LoRa1268F30：SX1268芯片 2W 大功率 LoRa模块

LoRa1268F30是一款超低接收功耗、大功率的LoRa模块，它内部集成了 Semtech 公司的SX1268芯片，该方案采用 LoRa 扩频调制跳频技术，其通信距离以及接收灵敏度都远超其他 FSK 和 GFSK 的方案，且它的多个传输信号占用同一个信道可以不受影响，使其具有超强的抗干扰性，在远程工控等行业得以广泛地应用。
LoRa1268F30严格使用无铅工艺生产和测试，符合 RoHS、Reach 的标准。

联系我们

规格书&附件下载

产品规格书：LoRa126XF30 2W大功率扩频无线收发模块 V2.2.pdf

封装尺寸：LoRa1268F30 package 2018.rar

示例代码：Lora1268_demo v1.4.0.rar

认证报告：LoRa前端系列ROHS 报告 S22101902701001.pdf

其它附件：DS_SX1268_V1.1.pdf

产品简介

性能参数

特点&应用

典型应用电路

引脚定义

机械尺寸（单位：mm）

lora126X系列产品详情

参数	最小	典型	最大	单位	条件
运行条件
工作电压范围	3	5	6.5	V
工作温度范围	-40	25	85	℃
电流消耗
接收电流		< 5		mA	@433MHz,490MHz @5V
接收电流		< 7		mA	@868MHz,915MHz @5V
发射电流	500		600	mA	@5V 30dBm,433MHz,490MHz
	600		700	mA	@5V 30dBm,868MHz,915MHz
	750		850	mA	@6V 33dBm@33MHz,490MHz
休眠电流		< 2		uA	@433MHz，490MHz
休眠电流		< 5		uA	@868MHz，915MHz
射频参数
频率范围	400	433	460	MHz	@433 MHz
	470	490	510	MHz	@490 MHz
	848	868	888	MHz	@868 MHz
	890	910	930	MHz	@915 MHz
调制速率	1.2		300	Kbps	@FSK
调制速率	0.018		62.5	Kbps	@LoRa
发射功率	31		33	dBm	@433MHz,490MHz @5v
发射功率	29		31	dBm	@868MHz,915MHz @5v
软件可调功率范围	12		32	dBm	@433MHz,490MHz @5v
软件可调功率范围	1		30	dBm	@868MHz,915MHz @5v
接收灵敏度		-122		dBm	@FSK data=1.2 Kbps Fdev=50 KHz
接收灵敏度		-139		dBm	@LoRa BW=62.5 KHz SF = 12 CR=4/5

产品特点

频率范围：433/490 MHz
接收功耗 < 5mA(7mA @TCXO)
灵敏度：-148dBm @LoRa
最大输出功率：33dBm(2W) @6V
调制模式：LoRa、(G)FSK
数据传输率： 0.6-300 Kbps @FSK 0.018-62.5 Kbps @LoRa
256 个字节 FiFo

应用领域

工业抄表
停车场传感器管理
工业自动化
农业传感器
智慧城市
仓库管理
路灯
物流管理
环境传感器
健康产品
安防产品
遥控控制

SX1268 LoRa模块LoRa1268F30的典型应用电路

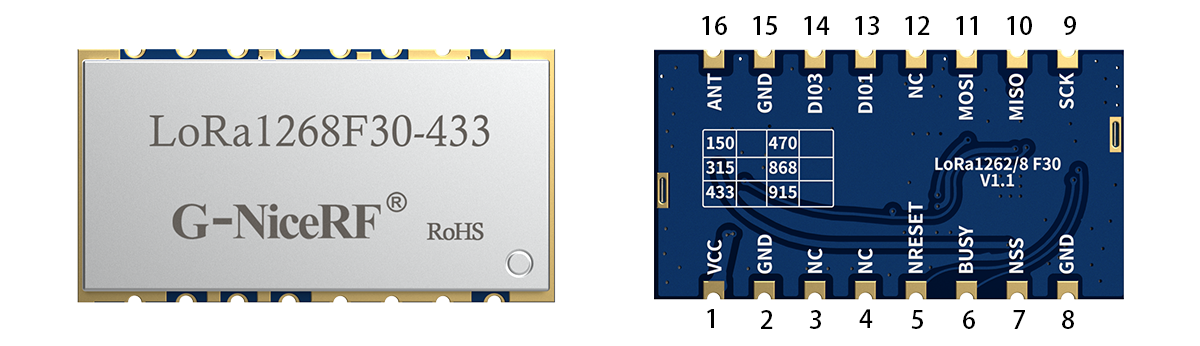

SX1268 LoRa模块LoRa1268F30的引脚

脚位编号	引脚定义	描述
1	VCC	接电源
2	GND	接电源地
3.4.12	NC	悬空
5	NRESET	复位触发输入
6	BUSY	用于状态指示，具体看芯片资料。
7	NSS	SPI片选输入
8	GND	接电源地输入
9	SCK	SPI时钟
10	MISO	SPI数据输出
11	MOSI	SPI数据输入
13	DIO1	数字I/O，可自定义
14	DIO3	数字I/O，可自定义
15	GND	接电源地
16	ANT	接50欧的同轴天线

SX1268 LoRa模块LoRa1268F30的机械尺寸
