SA618F30-FD：全双工无线透传模块支持OTA远程升级支持8路并发

SA618F30-FD是一款高集成高性价比的大功率8路全双工数传模块，内置高速微控制器、高性能射频收发芯片及射频功放，并提供标准串口可与模块通讯，从而简单快捷地设置模块参数并对收发功能进行控制。用户只需将模块接到串口，即可实现数据传输。超小的体积亦能方便快捷地嵌入到各项手持设备中，以提高终端产品的综合性能，使此款模块得以广泛的应用。

SA618F30-FD是8路全双工无线数据通信模块，能够实现最多8个发射机同时发射而不互相干扰。实现复杂环境下，多个发射机同时工作的场景，最大限度的降低重发的可能，极大的降低了干扰和被干扰的可能。LoRa调制结合1W的输出功率，搭配接收与休眠的低功耗设计，能够广泛用于远距离的无线物联网应用。

SA618F30-FD严格使用无铅工艺生产和测试，符合RoHS、Reach的标准。

联系我们

规格书&附件下载

产品规格书：SA618F30-FD 全双工无线数传模块 V1.0.pdf

性能参数

特点&应用

典型应用电路

脚位定义

机械尺寸(单位：mm)

参数	测试条件	最小	典型	最大	单位
工作电压范围		3.3	4.2	5.5	V
工作温度范围		-30	25	70	℃
电流消耗
休眠电流			10	20	uA
接收电流			50	55	mA
发射电流（高功率）	4v,@30dBm		450	500	mA
射频参数
工作频率范围	UHF	410		490	MHz
可定制频率范围		150		960	MHz
默认出货频率	UHF(间隔1MHz)	440.125		455.125	MHz
发射功率	@5V	16		32	dBm
发射带宽			500		KHz
接收灵敏度			-117		dBm
数据传输参数
单包最大长度			20		Byte
延时参数	8通道			50	ms

产品特点

频率范围：410-490 MHz

(可定制150-960 MHz)

最多8个设备同时发射（接收不限）
8方动态变化
支持OTA和串口升级
开阔地传输距离为3-4公里
高接收灵敏度：-117 dBm
高集成小体积

应用领域

AGV小车
塔吊系统
多路全双工数传应用

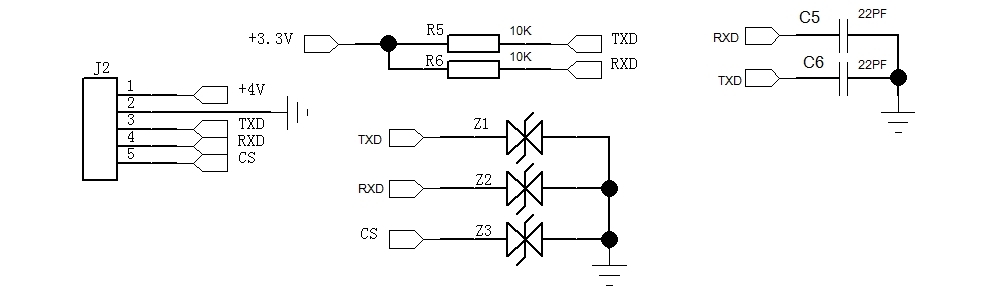

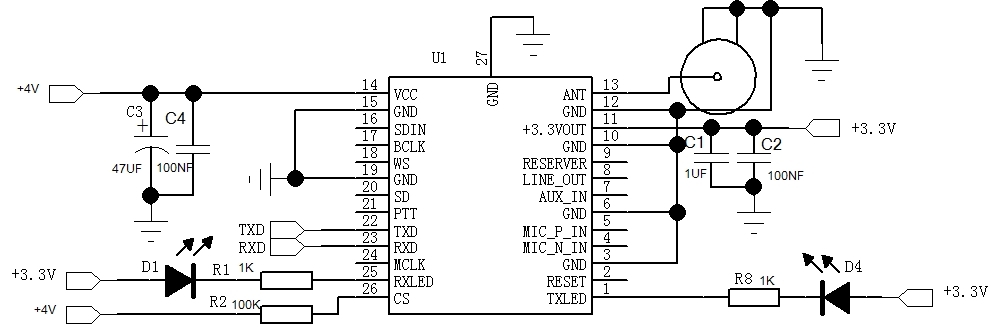

典型应用电路

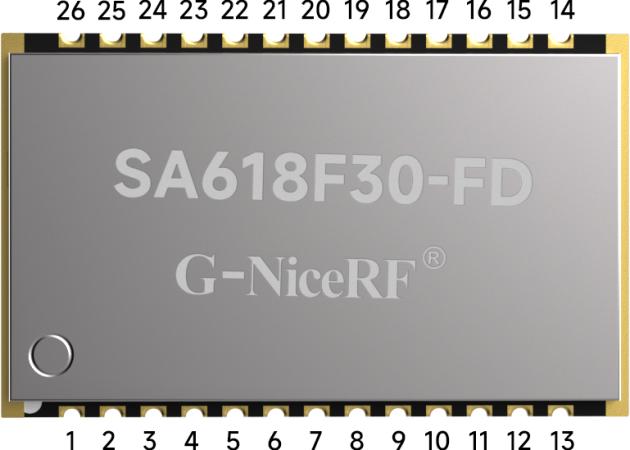

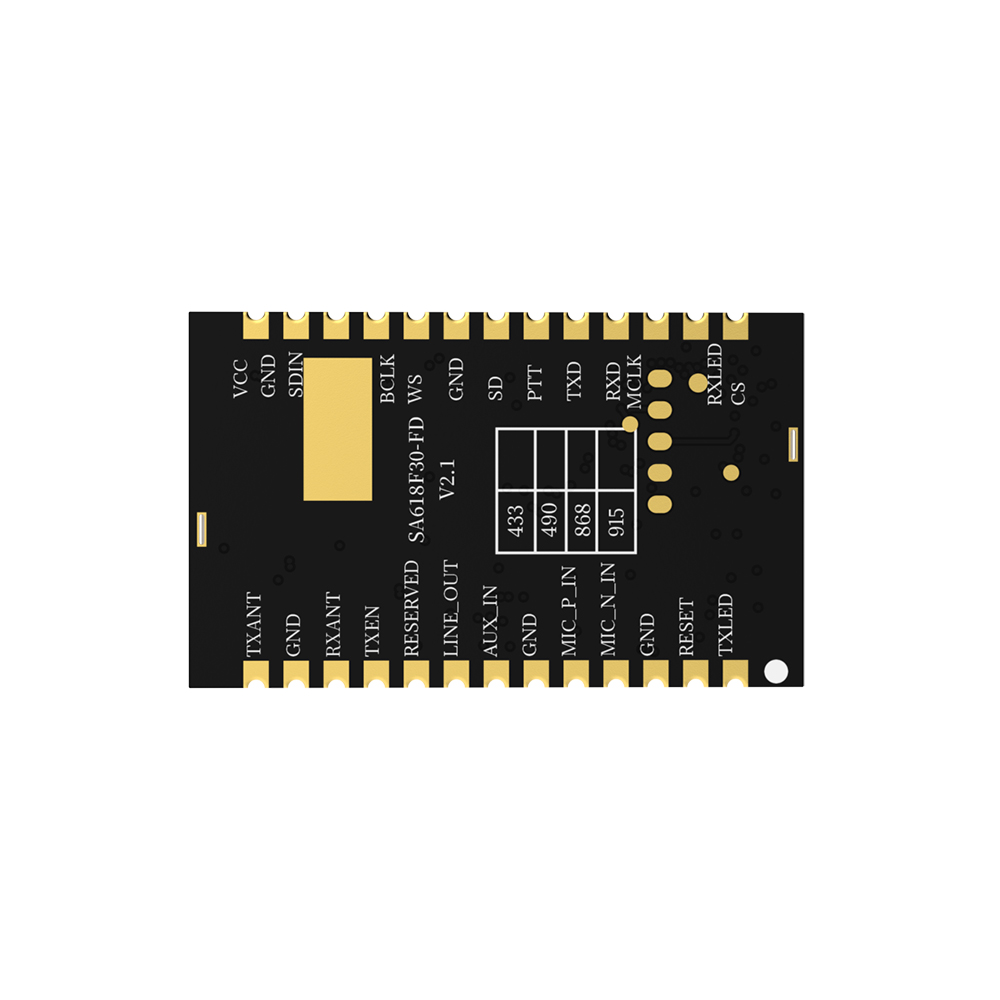

脚位定义

脚位编号	引脚定义	输入/输出	描述
1	TXLED	O	外接发射指示灯，低电平点亮，正常高电平输出(要外接1K左右限流电阻)
2	RESET	I	模块复位脚，拉低时间大于5ms模块复位
3,6,10,12,15,19	GND		接电源负极
4，5，7，8	NC
9	RESERVED		模块测试脚，用户悬空不接
11	+3.3VOUT		3.3V输出，可外接50mA负载
13	ANT		射频信号输出，接50欧天线
14	VCC		接电源正极(可外接3.3-5.5V)
16,17,18,20,21	NC
22	TXD	O	模块串口发送脚(电压0-3.3v)
23	RXD	I	模块串口接收脚(电压0-3.3v)
24	NC
25	RXLED	O	外接接收指示灯，低电平点亮，正常高电平输出(要外接1K左右限流电阻)
26	CS	I	模块休眠脚，高电平工作，低电平休眠.有内部上拉，默认高电平。
