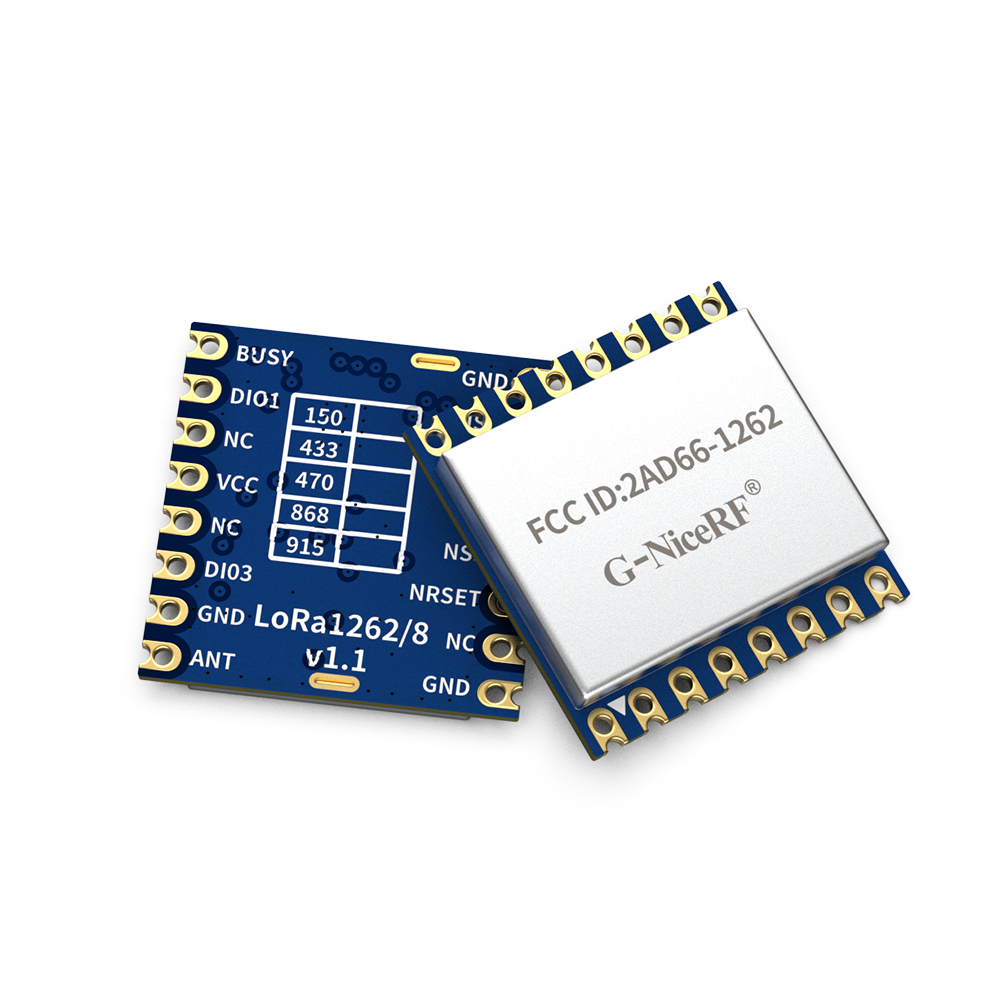

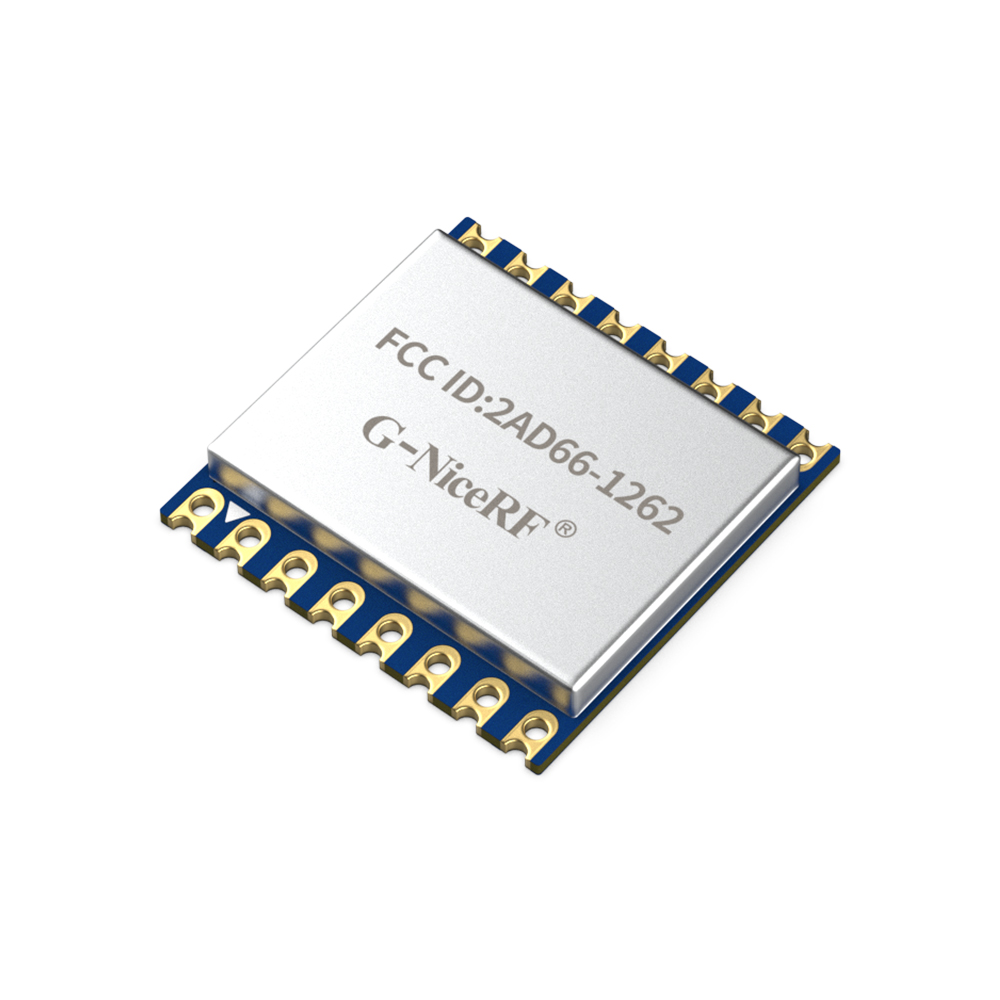

LoRa1262：FCC ID认证 SX1262芯片 915MHz LoRa无线收发模块

LoRa1262-915无线模块采用了 Semtech 公司的 SX1262 芯片来设计，结合高精度晶振，超低接收电流和休眠电流,-148dBm 的灵敏度。内置 64KHz 晶振，在低功耗的情况下可以定时唤醒单片机。此模块天线开关由芯片内部集成控制，节约了外部 MCU 的资源。小巧的体积搭配 22dBm(160mW)的输出功率，在物联网和电池供电的应用场景有极大的优势。
LoRa1262-915 严格使用无铅工艺生产和测试，符合 RoHS、Reach 的标准。
LoRa1262-915 已经获得了FCC 认证，客户在做整机认证的时候可以引用我们的认证。从而极大地节省时间和降低费用。
可以在此处检查FCC ID：（FCC ID 2AD66-1262）
https://www.fcc.gov/oet/ea/fccid

联系我们

规格书&附件下载

产品规格书：LoRa126X 超低功耗 160mw LoRa无线收发模块 V2.1.pdf

封装尺寸：Lora-C1 Lora126X Lora1280-1281 RF4432X1 package 2018.rar

示例代码：Lora1262_demo v1.4.1.rar

认证报告：FCC grant_2AD66-1262_DTS.pdf

认证报告：LoRa前端系列ROHS 报告 S22101902701001.pdf

其它附件：DS_SX1261-2_V1.2.pdf

产品简介

性能参数

特点&应用

典型应用电路

引脚定义

机械尺寸（单位：mm）

lora126X系列产品详情

★注：我司默认出货是TCXO晶振版本，如客户需要，亦可定制普通晶振版本。

参数	最小	典型	最大	单位	条件
运行条件
工作电压范围	1.8	3.3	3.7	V
工作温度范围	-40	25	85	℃
电流消耗
接收电流		< 6.5		mA	@TCXO晶振（默认 2.8V，1.8V 可选）
接收电流		< 5		mA	@无源晶振
发射电流		< 130		mA	@868MHz @915MHz
发射电流		< 110		mA	@433MHz @490MHz
休眠电流		1.9		uA	OFF mode (SLEEP mode with cold start) All blocks off
		2.3		uA	SLEEP mode (SLEEP mode with warm start) Configuration retained
		2.9		uA	SLEEP mode (SLEEP mode with warm start) Configuration retained + RC64k
		0.56		mA	STDBY_RC mode ， RC13M, XOSC OFF
		2.35		mA	STDBY_XOSC mode ， XOSC ON
射频参数
频率范围	400	433	450	MHz	@433MHz
	470	490	510	MHz	@490MHz
	850	868	890	MHz	@868MHz
	900	915	940	MHz	@915MHz
发射功率范围	-15	22		dBm
接收灵敏度		-133		dBm	@LoRa BW=125KHz_SF = 10_CR=4/5

产品特点

频率范围：915 MHz（可定制 150-960 MHz）
灵敏度：-148dBm @LoRa
最大输出功率：22 dBm（160mW）
工业级高精度晶振
LoRa、(G)FSK 调制模式
数据传输率：0.6-300 Kbps @FSK 0.018-62.5 Kbps @LoRa
256 个字节 FiFo

应用领域

工业抄表
停车场传感器管理
工业自动化
农业传感器
智慧城市
仓库管理
路灯
物流管理
环境传感器
健康产品
安防产品
遥控控制

SX1262 LoRa无线收发模块LoRa1262的典型应用电路

LoRa1268-915引脚定义

脚位编号	引脚定义	描述
1	GND	接电源地
2	MISO	SPI数据输出
3	MOSI	SPI数据输入
4	SCK	SPI时钟输入
5	NSS	SPI片选输入
6	NRESET	复位触发输入
7、12、14	NC	空脚
8	GND	接电源地
9	ANT	接50欧的同轴天线
10	GND	接电源地
11	DIO3	数字I/O,可自定义
13	VCC	电源正输入（默认3.3V）
15	DIO1	数字I/O，可自定义
16	BUSY	用于状态指示，具体看芯片资料。

SX1262 LoRa无线收发模块LoRa1262的机械尺寸
