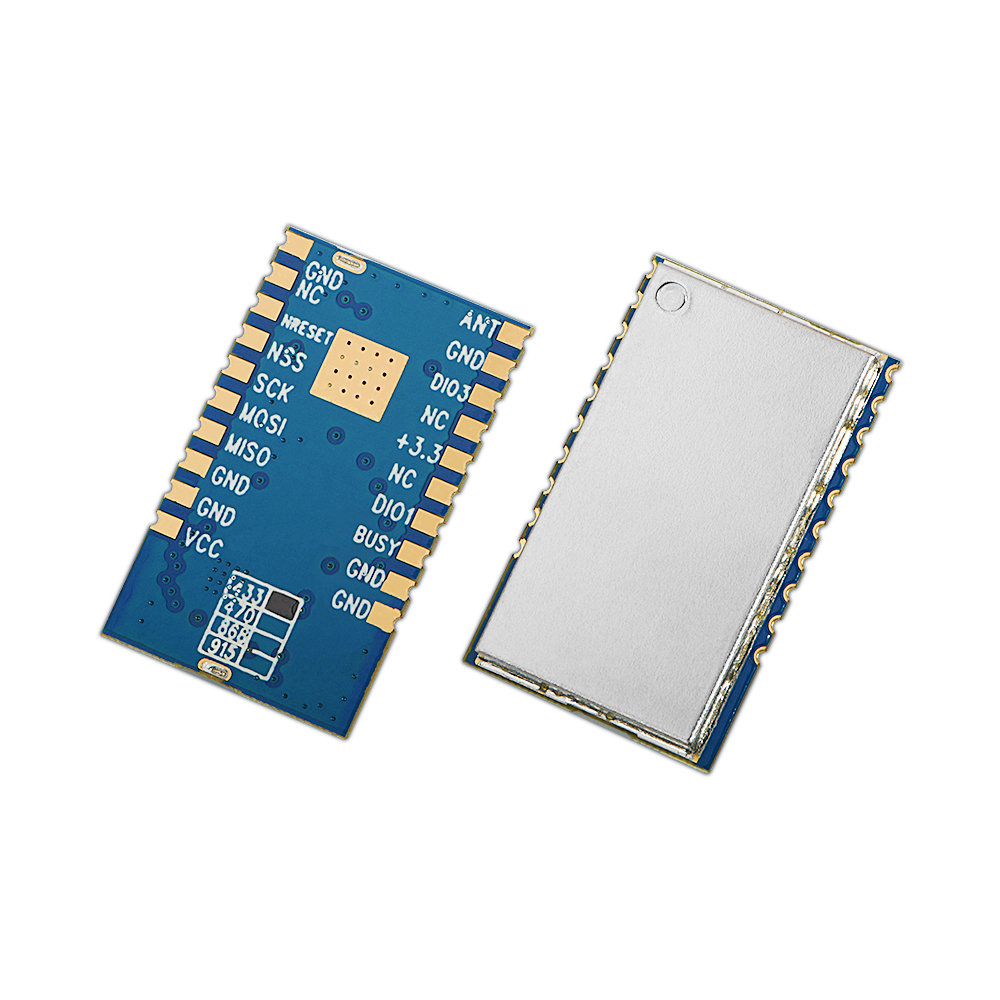

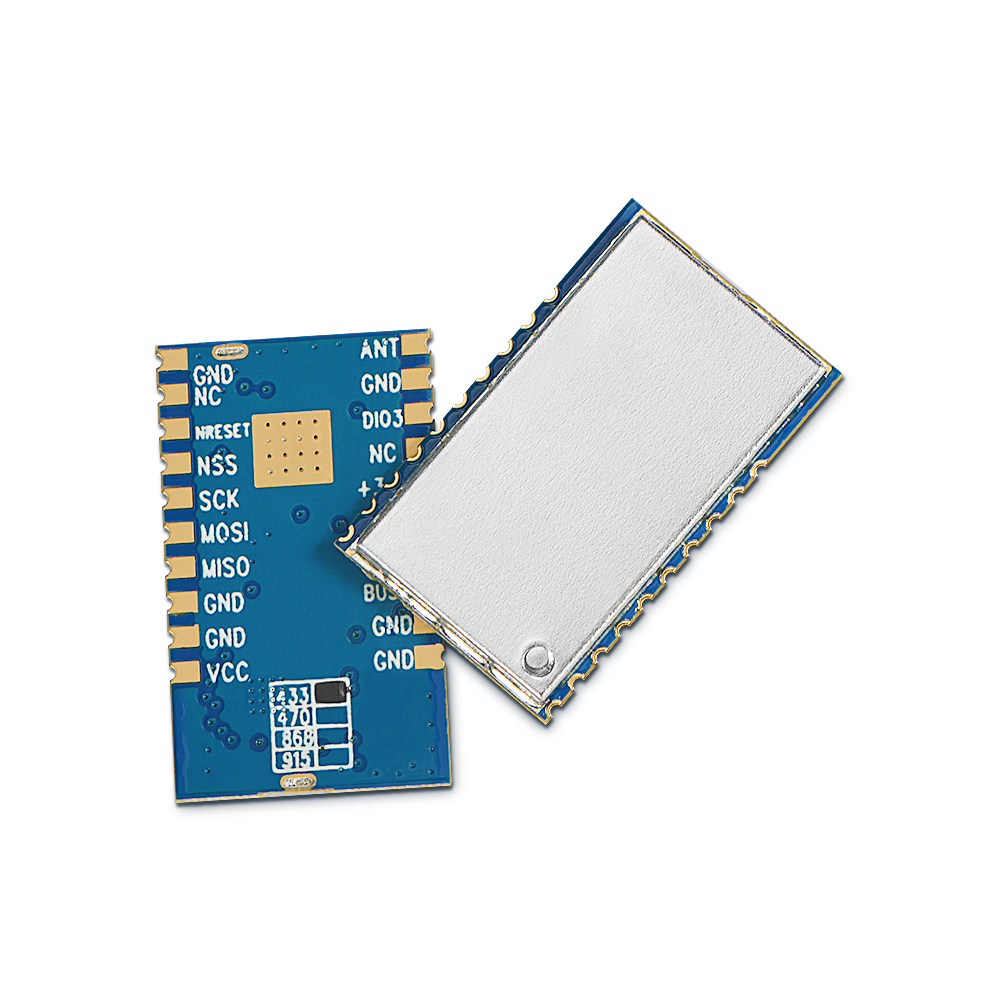

LoRa1268F30-Mini：SX1268lora模块小体积1W大功率

LoRa1268F30-Mini是一款小体积、小电流、大功率的无线收发模块，它内部集成了Semtech公司的SX1268芯片，外置LNA高效的接收灵敏度和超强的抗干扰性能，在高灵敏度LoRa的基础上提高了4dBm，其通信距离以及接收灵敏度都远超其他FSK和GFSK的方案。同时客户还可以选择增加带通滤波器，进一步提高抗干扰能力。

LoRa1268F30-Mini的另一个特点是低电压，无线模块设计为30dBm@4V的输出功率，接收电流小于11mA，灵敏度高达-148dBm，特别适合电池供电的场景，超远距离也非常适合远程工控方面的应用。

LoRa1268F30-Mini 严格使用无铅工艺生产和测试，符合 RoHS、Reach 的标准。

联系我们

规格书&附件下载

产品规格书：LoRa1268F30-Mini 1W、小体积、高灵敏度 LORA模块V1.2.pdf

性能参数

特点&应用

内部框图

引脚定义

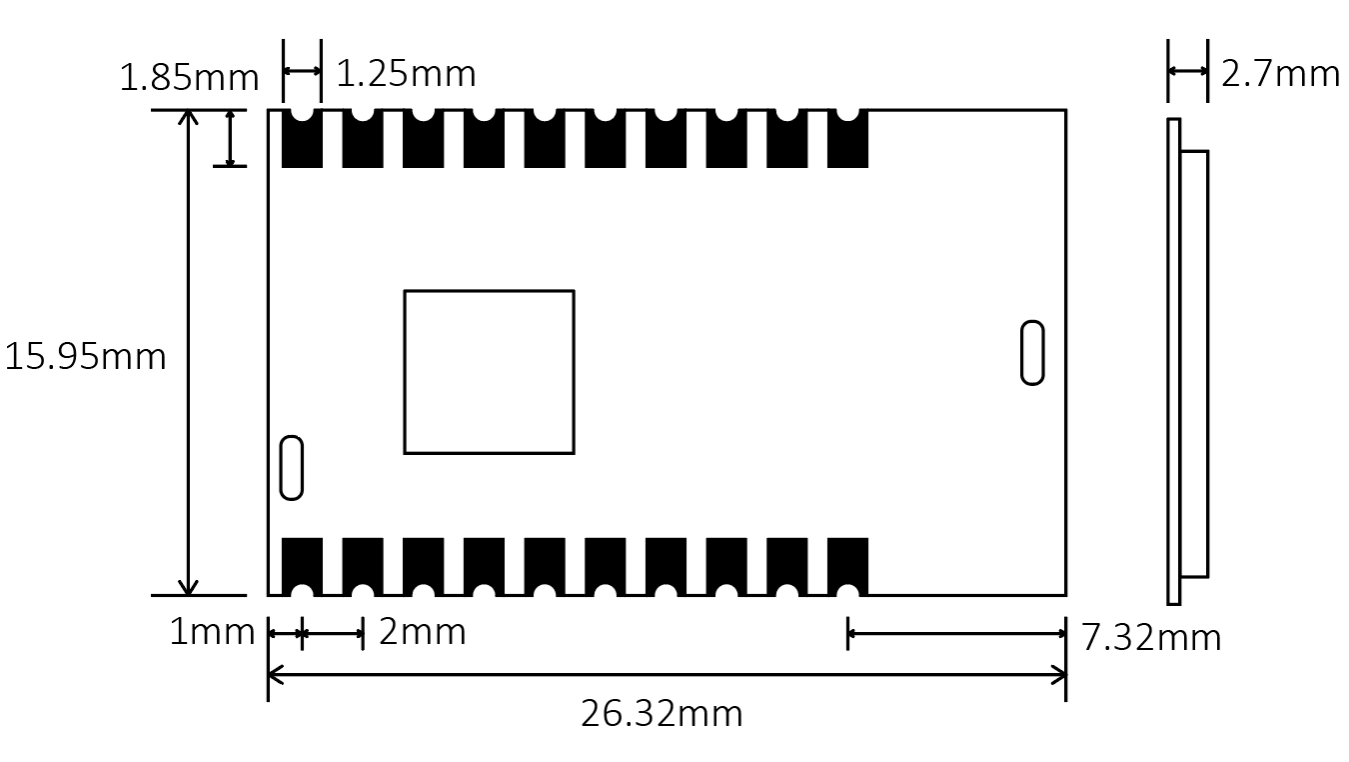

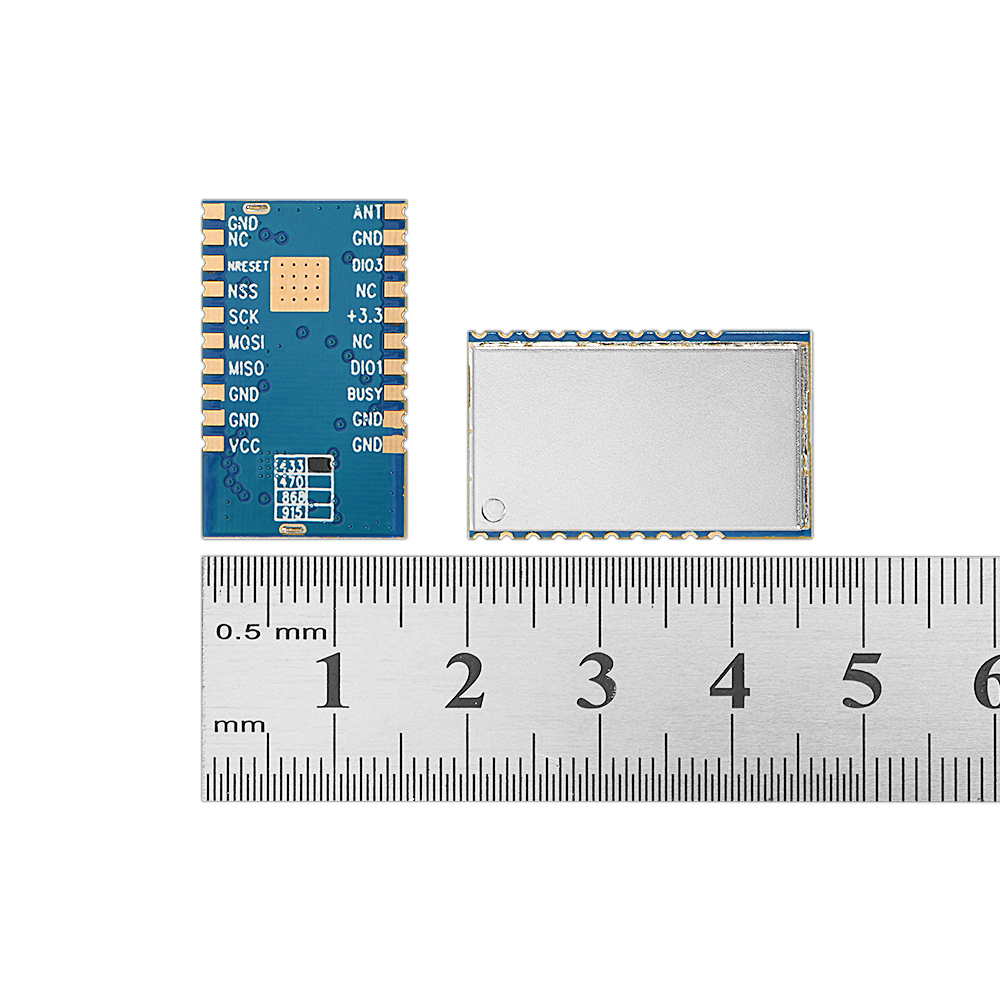

机械尺寸（单位：mm）

参数	最小	典型	最大	单位	条件
运行条件
工作电压范围	3	4	4.2	V	@VCC电压
工作电压范围	1.8	3.3	3.5	V	@+3.3V
工作温度范围	-40	25	85	℃
电流消耗
接收电流		< 11		mA	@4V
发射电流		< 1000		mA	@4V 30dBm
体眠电流		< 2		uA
射频参数
频率范围	410	433	450	MHz	接收不加滤波器
频率范围	428	433	439	MHz	加滤波器，提高抗干扰能力
调制速率	1.2		300	Kbps	@FSK
调制速率	0.018		62.5	Kbps	@LoRa
发射功率范围	6		30	dBm	@4V
接收灵敏度		-122		dBm	@FSK data=1.2 Kbps Fdev=50 KHz
接收灵敏度		-136		dBm	@LoRa BW=125 KHz SF = 10 CR=4/5

产品特点

体积:小
频率范围：410-450 MHz
接收电流 < 11 mA
灵敏度：-148dBm @LoRa
最大输出功率：30dBm@4V
调制模式：LoRa、(G)FSK
数据传输率：6-300Kbps@FSK0.018-62.5Kbps @LoRa
256个字节FiFo

应用领域

工业抄表
停车场传感器管理
工业自动化
农业传感器
智慧城市
仓库管理
路灯
物流管理
环境传感器
健康产品
安防产品
遥控控制

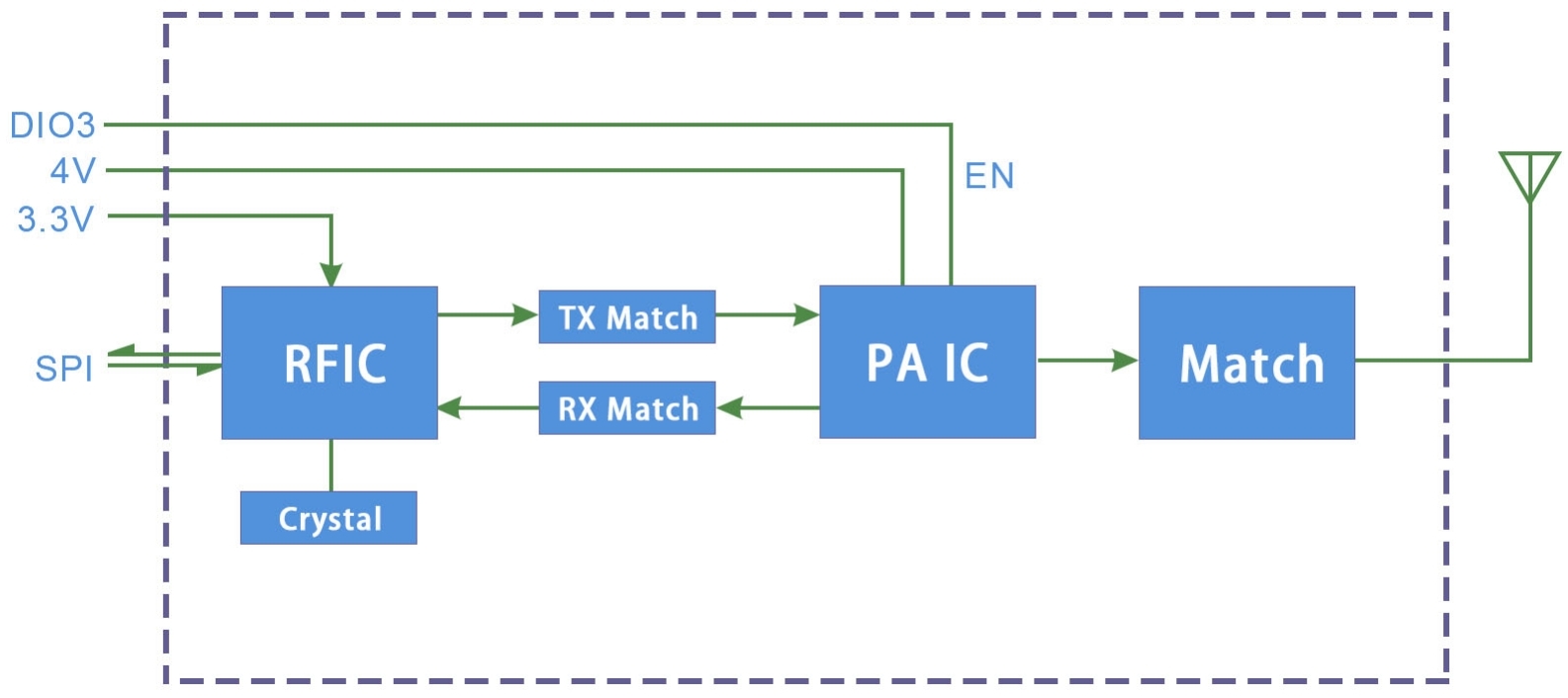

内部框图

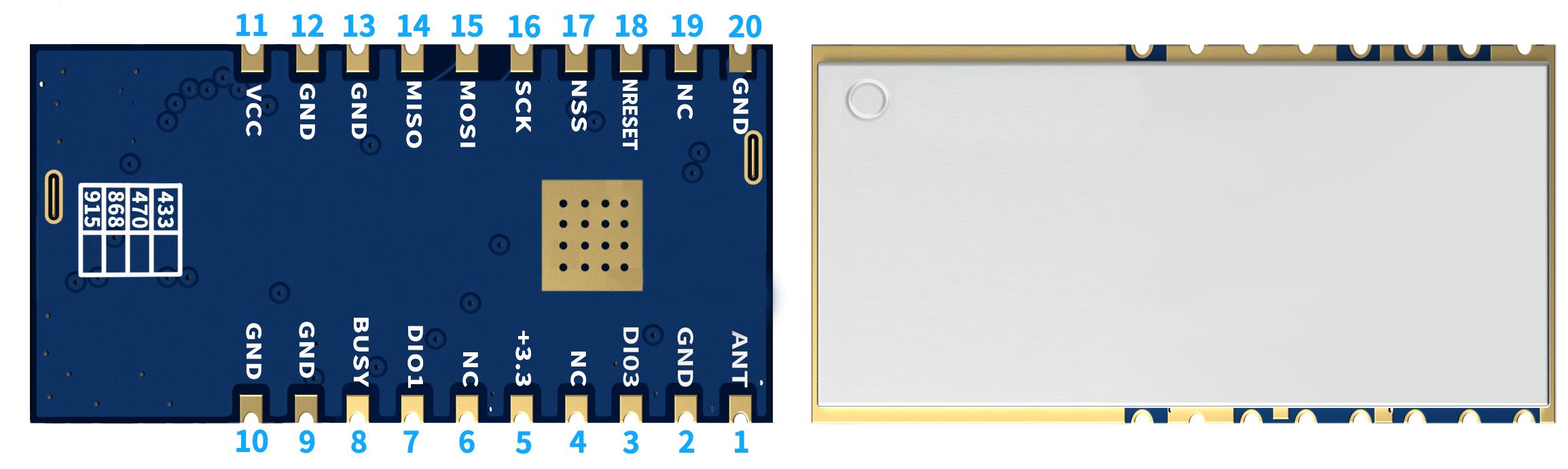

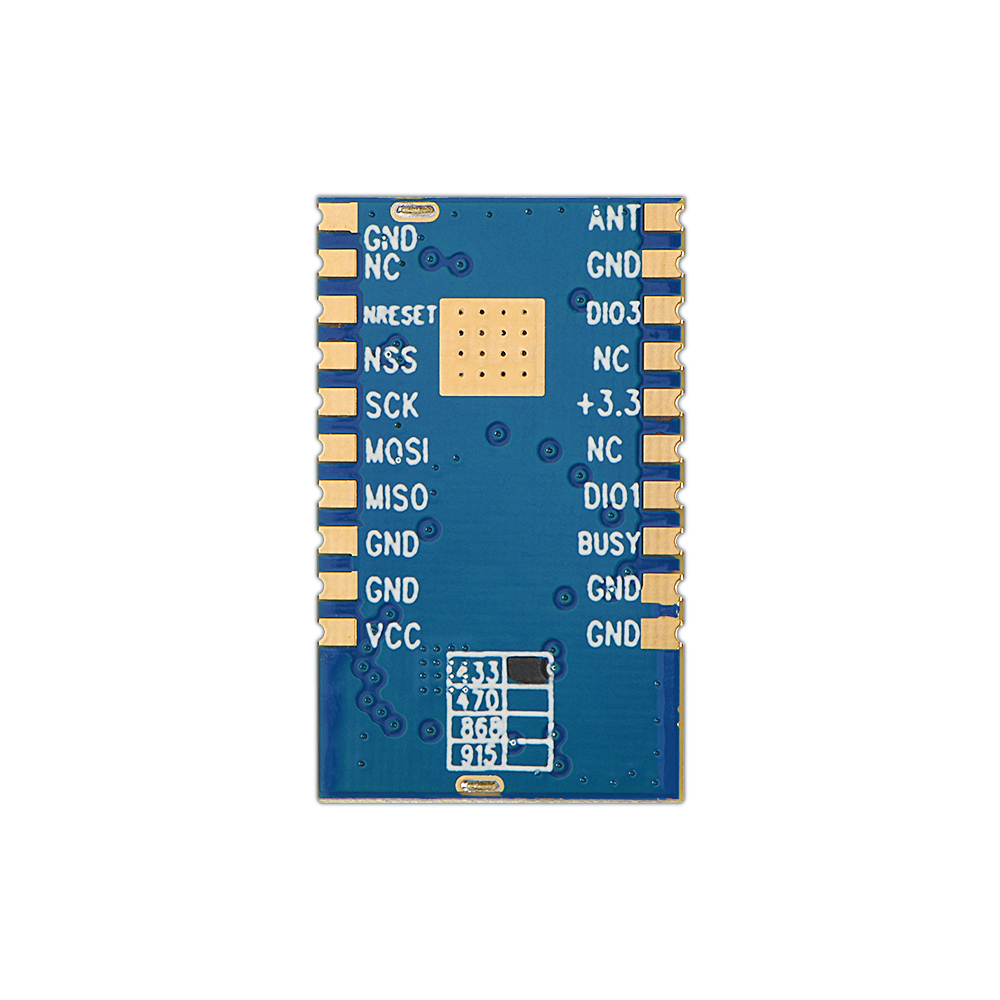

模块引脚图

脚位编号	引脚定义	I/O	电平标准	描述
1	ANT	O	-	接50欧的同轴天线
2、20	GND			接电源地
3	DIOD DIO3	I	3.3 0-3.3V	功放使能脚，高电平工作，低电平休眠
4、6、19	NC	-	-	悬空
5	+3.3V	O	+3.3V	内部RF芯片电压输入（1.8-3.5V)
7	DIO1	O	0-3.3V	数字IO，可自定义
8	BUSY	O	0-3.3V	用于状态指示，具体看芯片资料。
9、10、12、13	GND			接电源地
11	VCC			功放电源正电压输入（3.7-4.2V)
14	MISO	O	0-3.3V	SPI数据输出
15	MOSI	I	0-3.3V	SPI数据输入
16	SCK	O	0-3.3V	SPI时钟
17	NSS	I	0-3.3V	SPI片选输入
18	NRESET	I	0-3.3V	复位触发输入
