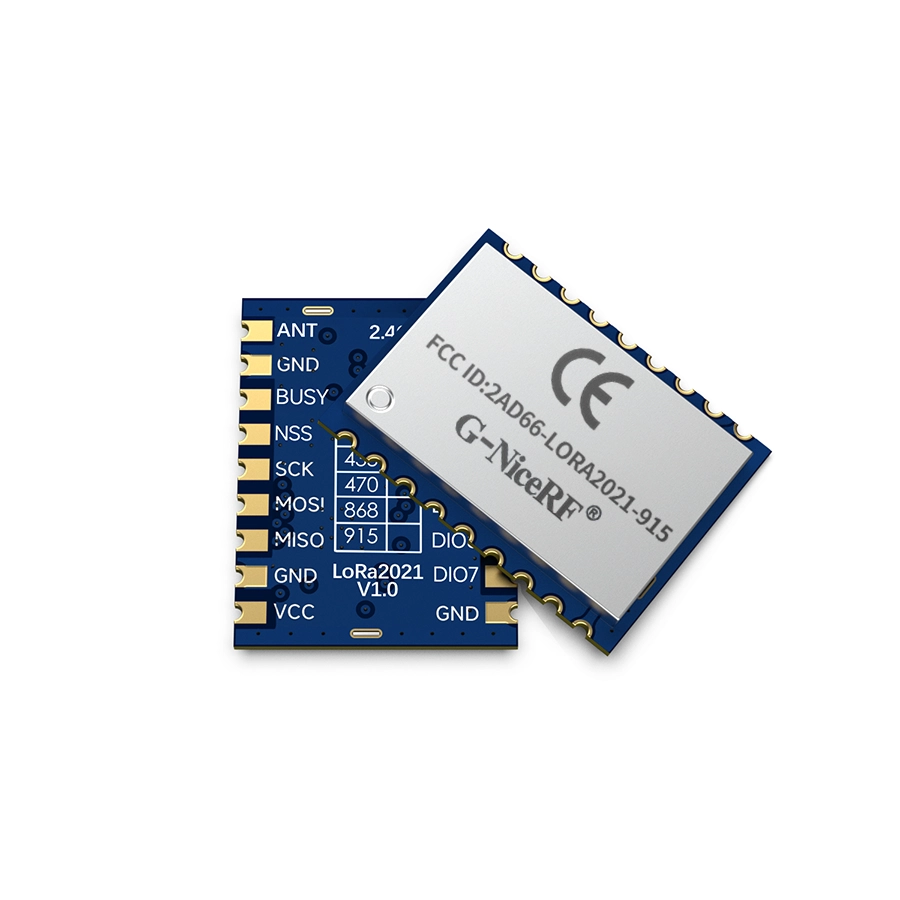

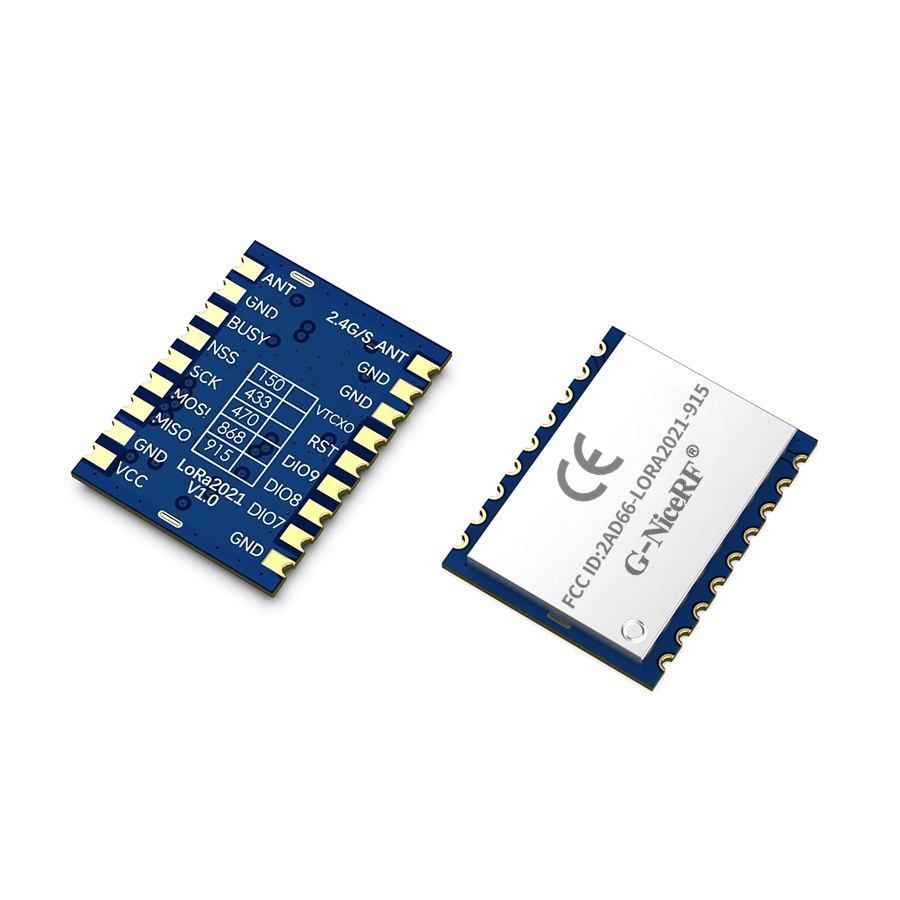

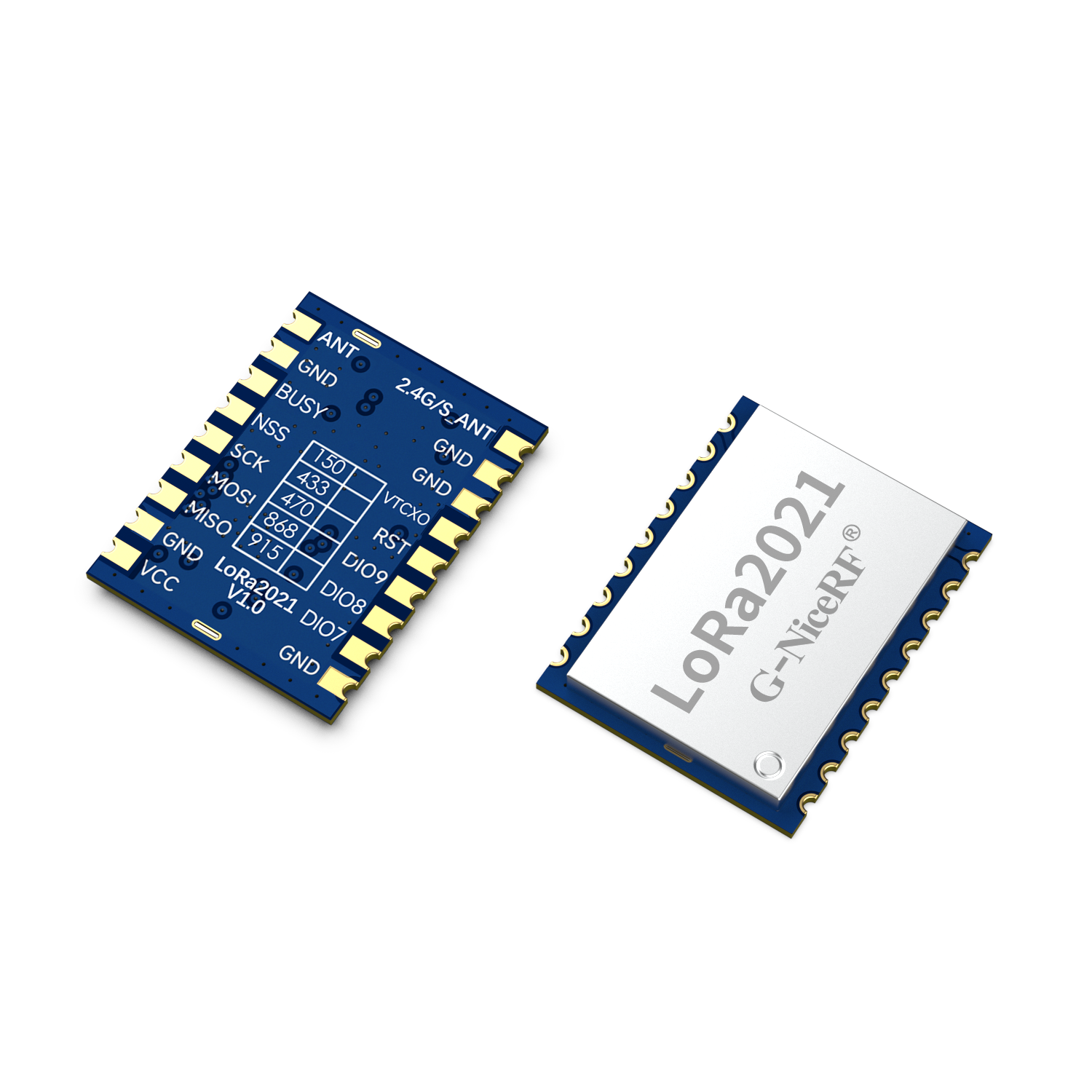

LoRa2021：全频段无线通讯模块 RTToF测距 2.6Mbps传输速率

参 数

测 试 条 件

最 小

典 型

最 大

单 位

工作电压范围

1.8

3.3

3.6

V

工作温度范围

-40

25

85

℃

最大输入信号

10

dBm

电 流 消 耗

发射电流

@433MHz

< 120

mA

@2.4GHz

< 35

mA

接收电流

@3.3v,2.4GHz

< 7

mA

@3.3v,433MHz

< 6

mA

休眠电流

@3.3v

≤ 2

uA

射 频 参 数

频率范围

@433MHz

400

460

MHz

@470MHz

470

510

MHz

@868MHz

850

890

MHz

@915MHz

900

940

MHz

发射功率

@Sub-GHz

19

21

dBm

2.4GHz

10

11

dBm

接收灵敏度

BW=62.5KHz,SF=12 @sub-GHz

-142

dBm

BW=125KHz,SF=10 @sub-GHz

-134

dBm

BW=125KHz,SF=10 @S频段

-131

dBm

BW=406KHz,SF=12 @2.4GHz

-134

dBm

频率误差

@Crystal

10

ppm

@TCXO

0.5

ppm

调制速率(@sub-GHz)

@LoRa

0.091

62.5

Kbps

@FRLC

260

2600

Kbps

@FSK,@863-2.5GHZ

0.6

2500

Kbps

调制速率(@S频段)

@LoRa

0.292

87.5

Kbps

调制速率(@2.4GHz)

@LoRa

0.476

87.5

Kbps

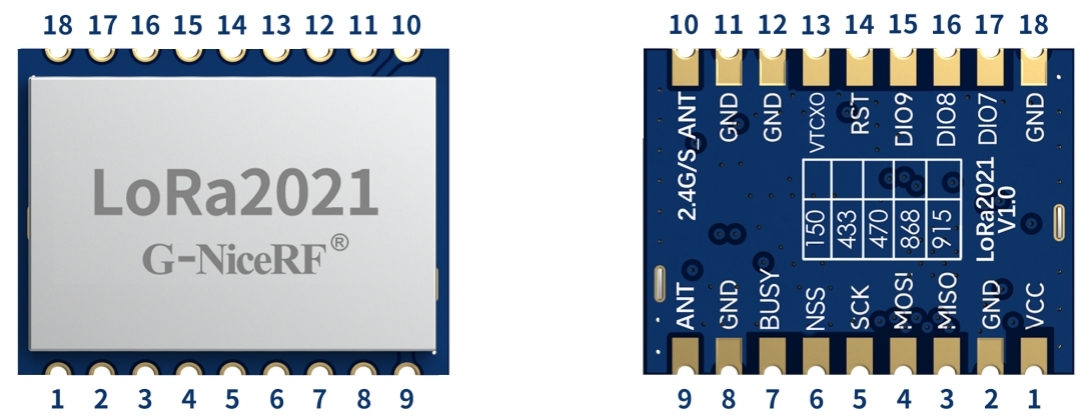

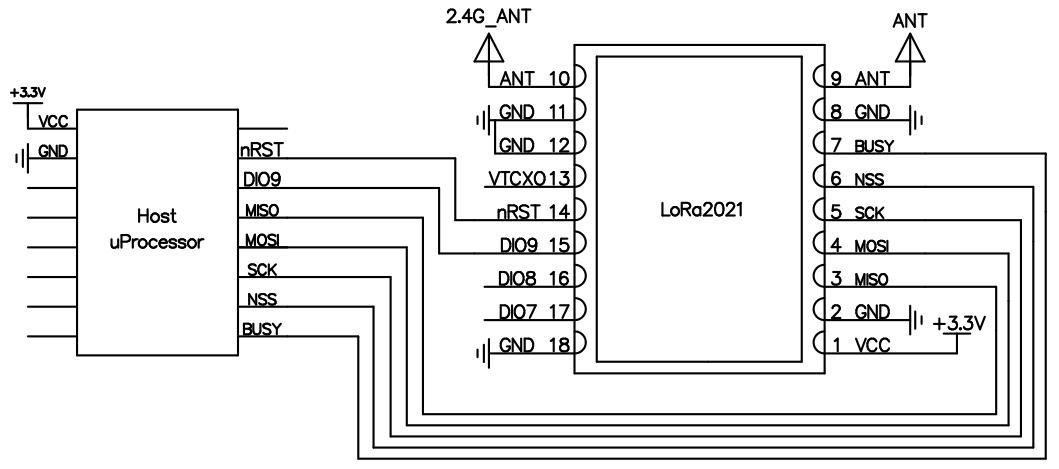

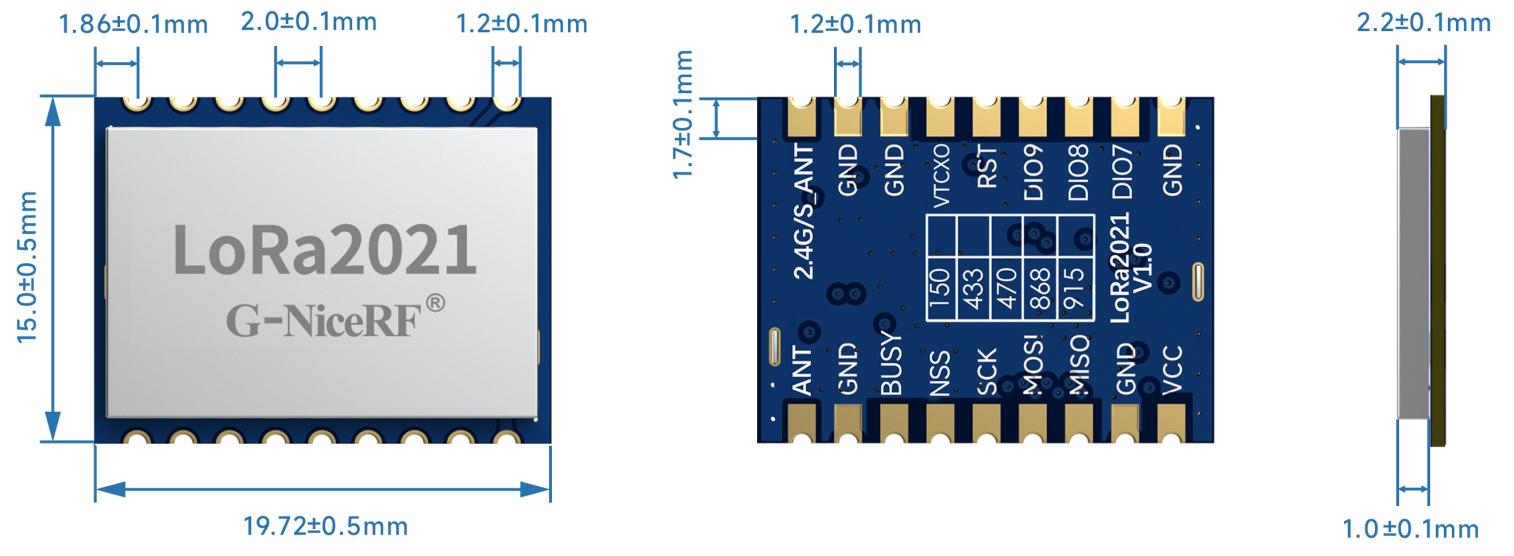

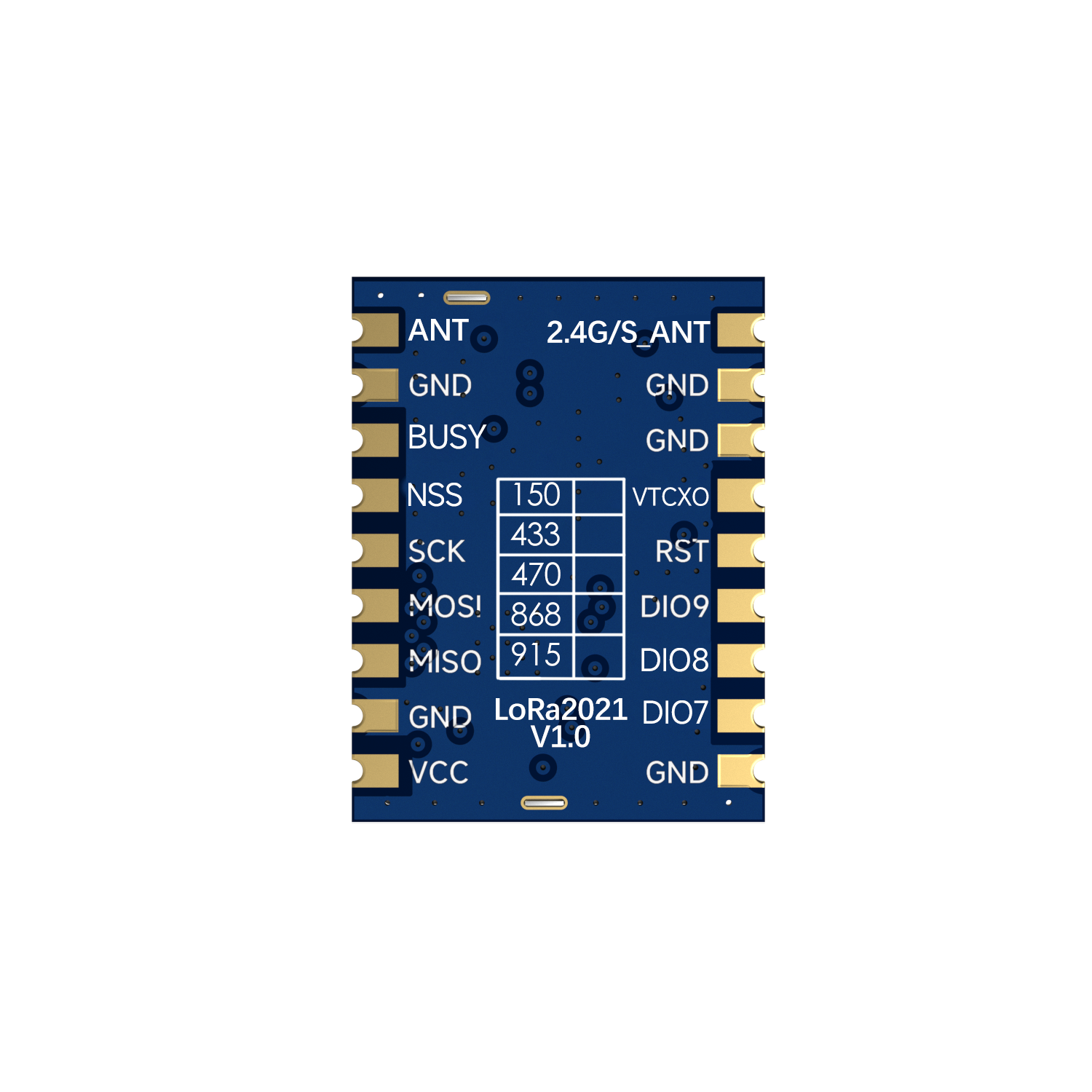

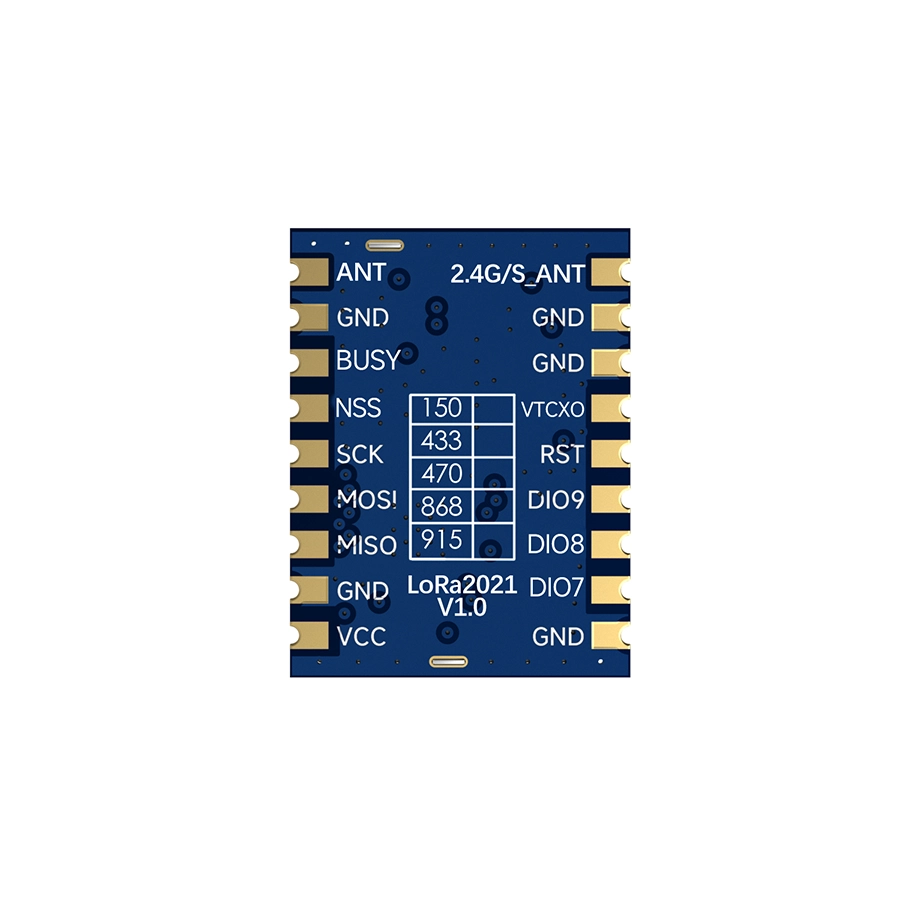

脚位编号

引脚定义

I/O

描  述

1

VCC

接电源正极

2,8,11,12,18

GND

接电源负极

3

MISO

O

SPI数据输出

4

MOSI

I

SPI数据输入

5

SCK

I

SPI时钟输入

6

NSS

I

SPI片选输入

7

BUSY

O

用于状态指示，详情查看芯片资料

9

ANTA      ANT

@sub-GHz频段天线接口，外接50欧天线

10

2.4/S_ANT

2.4G与S频段天线接口，外接50欧天线

13

VTCXO

O

可提供外面TCXO的电源

14

RST

I

复位触发输入,具体见芯片规格书

15

DIO9

IO

多用途数字接口，具体见芯片规格书

16

DIO8

IO

多用途数字接口，具体见芯片规格书

17

DIO7

IO

多用途数字接口，具体见芯片规格书
