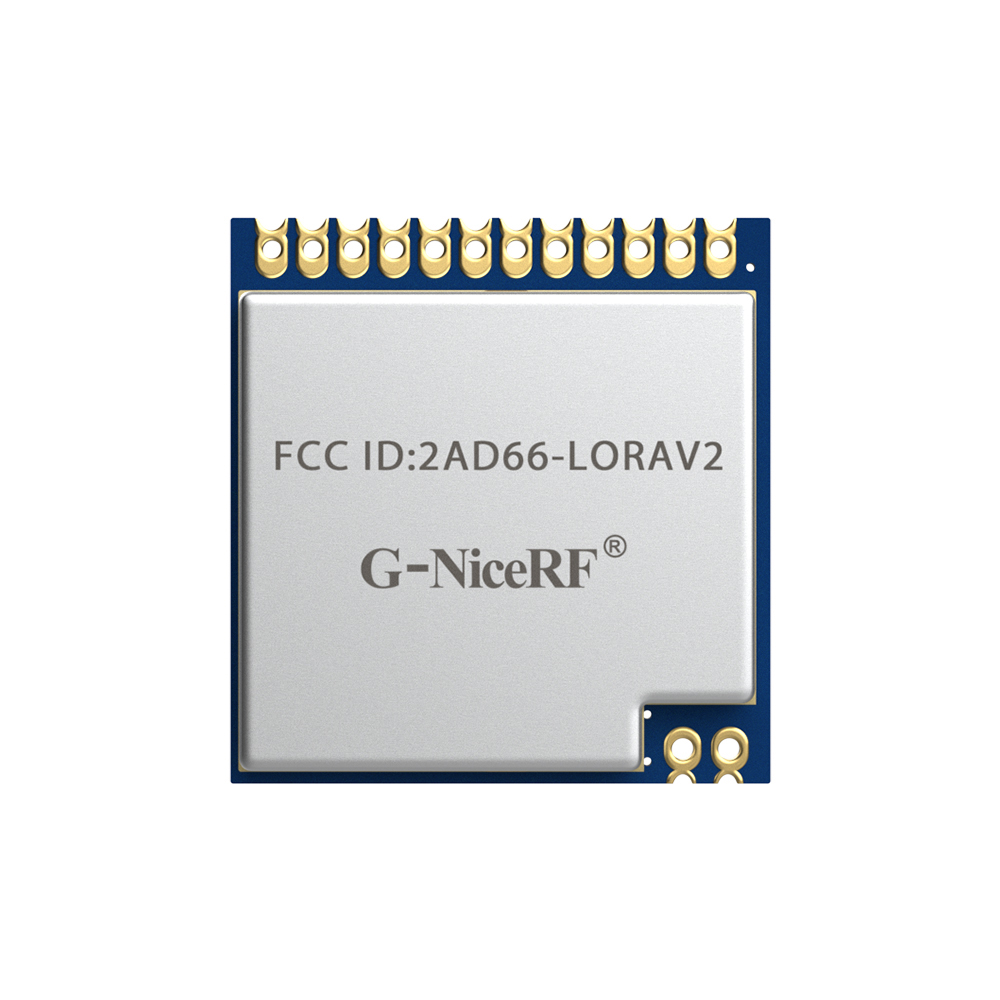

LoRa1276: FCC ID认证 915MHz LoRa扩频远距离通信 无线收发模块

LoRa1276-915 无线收发模块采用 Semtech 公司的 SX1276 器件,该器件采用了 LoRa 扩频调制跳频技术,其通信距离,接收灵敏度都远超现在的 FSK、GFSK 调制,且多个传输的信号占用同一个信道而不受影响,具有超强的抗干扰性。此模块设计 100mW 的输出功率,体积十分小巧,在无线抄表,远程工控等行业得以广泛地应用。
LoRa1276-915 严格使用无铅工艺生产和测试,符合 RoHS、Reach 标准。
LoRa1276-915 还获得了 FCC 认证,客户在做整机认证的时候可以引用我们的认证。从而极大地节省时间和降低费用。
可以在此处检查FCC ID:(FCC ID 2AD66-LORAV2)
https://www.fcc.gov/oet/ea/fccid

联系我们

分享产品:

规格书&附件下载

产品规格书:LoRa127X 100mW LoRa无线收发模块 V3.0.pdf

封装尺寸:Lora1278-1276 RF1212 PRO series package 2018.rar

示例代码:Lora1278 Lora1276 demo_ch.rar

认证报告:Lora1276-915 FCC ID 2AD66-LORAV2.pdf

其它附件:Arduino-lora.pdf

其它附件:sx1276_77_78_79.pdf

性能参数
特点&应用
典型应用电路
引脚定义
机械尺寸(单位:mm)
参 数 最 小 典 型 最 大 单 位 条 件
运 行 条 件
工作电压范围 1.8 3.3 3.7 V
工作温度范围 -40   85
电 流 消 耗
接收电流   10.8   mA
发射电流   120   mA @20dBm
休眠电流   1   uA
射 频 参 数
频率范围 403 433 463 MHz @433MHz
470 490 510 MHz @490MHz
800 868 900 MHz @868MHz
900 915 1000 MHz @915MHz
调制速率 1.2   300 Kbps FSK
0.018   37.5 Kbps LoRa
发射功率范围 -1   20 dBm
接收灵敏度   -123   dBm @FSK data=1.2kbps, Fdev=10kHz
  -139   dBm @LoRa BW=125KHz_SF = 12_CR=4/5

产品特点

  • 频率范围:915 MHz(可定制 137-1020 MHz)
  • 灵敏度:-139dBm @LoRa
  • 最大输出功率:20 dBm
  • 低接收电流:10.8 mA
  • 休眠电流 < 1.5uA
  • LoRa、(G)FSK 调制模式
  • 内置天线静电保护
  • 数据传输率:1.2-300 Kbps @FSK   0.018-37.5 Kbps @LoRa
  • 127 分贝动态范围 RSSI
  • 256 个字节 FiFo 与 CRC 跳频功能
  • 内置温度传感器和低电量指示灯
  • 工作温度范围:-40 ~ +85 °C

应用领域

  • 远程抄表
  • 工业控制
  • 家庭自动化遥测
  • 玩具控制
  • 传感器网络
  • 轮胎气压监测
  • 健康监测
  • 无线 PC 外围设备

SX1276 LoRa模块LoRa1276的典型应用电路

LoRa模块LoRa1276-915的引脚



脚位编号 引脚定义 描  述
1 GND 接电源地
2 NC 空脚
3 NC 空脚
4 SCK SPI时钟输入
5 MISO SPI数据输出
6 MOSI SPI数据输入
7 NSS SPI片选输入
8 DIO2 数字I/O,可自定义
9 DIO1 数字I/O,可自定义
10 DIO0 数字I/O,可自定义
11 VCC 电源正输入(默认3.3V)
12 NRESET 复位触发输入
13 GND 接电源地
14 ANT 接50欧的同轴天线

LoRa模块LoRa1276-915的机械尺寸
