CC68-C1-868/915：FCC ID & CE-RED认证 LLCC68芯片低成本 LoRa模块

LoRaCC68系列LoRa模块采用了Semtech公司的LLCC68芯片来设计，结合高精度晶振，超低接收电流和休眠电流,-129dBm的灵敏度。内置64KHz 晶振，在低功耗的情况下可以定时唤醒单片机。此模块天线开关由芯片内部集成控制，节约了外部MCU的资源。小巧的体积搭配22dBm(160mW)的输出功率，在物联网和电池供电的应用场景有极大的优势。

LoRaCC68系列产品严格使用无铅工艺生产和测试，均符合RoHS和Reach的标准。同时，CC68-C1-868模块已获得CE 认证，CC68-C1-915模块也获得了FCC认证，客户在做整机认证的时候可以引用我们的认证，从而极大地节省时间和降低费用。

联系我们

规格书&附件下载

产品规格书：LoRaCC68系列超低功耗 160mw LoRa无线收发模块V2.1.pdf

封装尺寸：LoRa-CC68 package.rar

示例代码：LLCC68_demo v1.0.0.rar

示例代码：LLCC68_Arduino_Demo.rar

认证报告：CC68-C1-915_FCC报告证书.rar

认证报告：CC68-C1-868_CE报告证书.rar

认证报告：LoRa前端系列ROHS 报告 S22101902701001.pdf

性能参数

特点&应用

典型应用电路

引脚定义

机械尺寸（单位：mm）

★注：我司默认出货是普通晶振版本，如客户需要，亦可定制TCXO晶振版本。

参数	最小	典型	最大	单位	条件
运行条件
工作电压范围	1.8	3.3	3.7	V
工作温度范围	-40	25	85	℃
电流消耗
接收电流		< 5		mA	@无源晶振
发射电流		< 110		mA	@433MHz @490MHz
发射电流		< 130		mA	@868MHz@915MHz
休眠电流		1.9		uA	OFF mode (SLEEP mode with cold start) All blocks off
		2.3		uA	SLEEP mode (SLEEP mode with warm start) Configuration retained
		2.9		uA	SLEEP mode (SLEEP mode with warm start) Configuration retained + RC64k
		0.56		mA	STDBY_RC mode ， RC13M, XOSC OFF
		2.35		mA	STDBY_XOSC mode ， XOSC ON
射频参数
频率范围	400	433	450	MHz	@433MHz
	470	490	510	MHz	@490MHz
	850	868	890	MHz	@868MHz
	900	915	940	MHz	@915MHz
发射功率范围	-15	22		dBm
接收灵敏度		-129		dBm	@LoRa BW=250KHz_SF = 10_CR=4/5

产品特点

频率范围：433/470/868/915 MHz（可定制 150-960 MHz）
灵敏度：-129dBm @LoRa
最大输出功率：22 dBm（160mW）
工业级高精度晶振
LoRa、(G)FSK 调制模式
数据传输率：0.6-300 Kbps @FSK 1.76-62.5 Kbps @LoRa
255个字节FiFo

应用领域

工业抄表
停车场传感器管理
工业自动化
农业传感器
智慧城市
仓库管理
路灯
物流管理
环境传感器
健康产品
安防产品
遥控控制

LLCC68 LoRa模块CC68-C1的典型应用电路

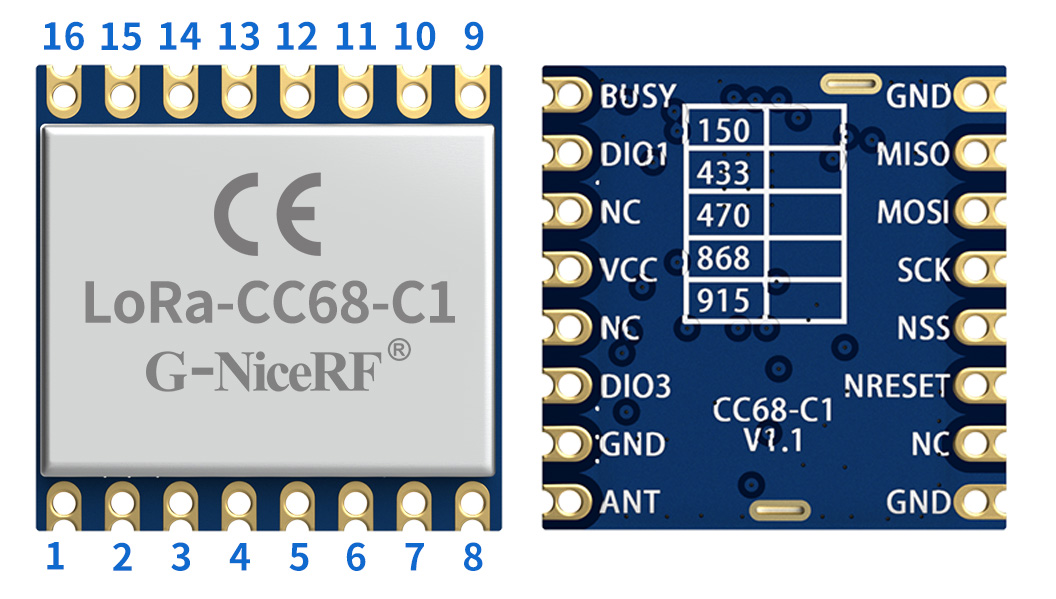

LLCC68 LoRa模块CC68-C1的引脚

脚位编号	引脚定义	描述
1	GND	接电源地
2	MISO	SPI数据输出
3	MOSI	SPI数据输入
4	SCK	SPI时钟输入
5	NSS	SPI片选输入
6	NRESET	复位触发输入
7、12、14	NC	空脚
8	GND	接电源地
9	ANT	接50欧的同轴天线
10	GND	接电源地
11	DIO3	可自定义为中断信号指示，详情查看芯片资料（注：TCXO版本模块则作为TCXO控制脚）
13	VCC	电源正输入（默认3.3V）
15	DIO1	可自定义为中断信号指示，详情查看芯片资料
16	BUSY	用于状态指示，详情查看芯片资料

LLCC68 LoRa模块CC68-C1的机械尺寸
