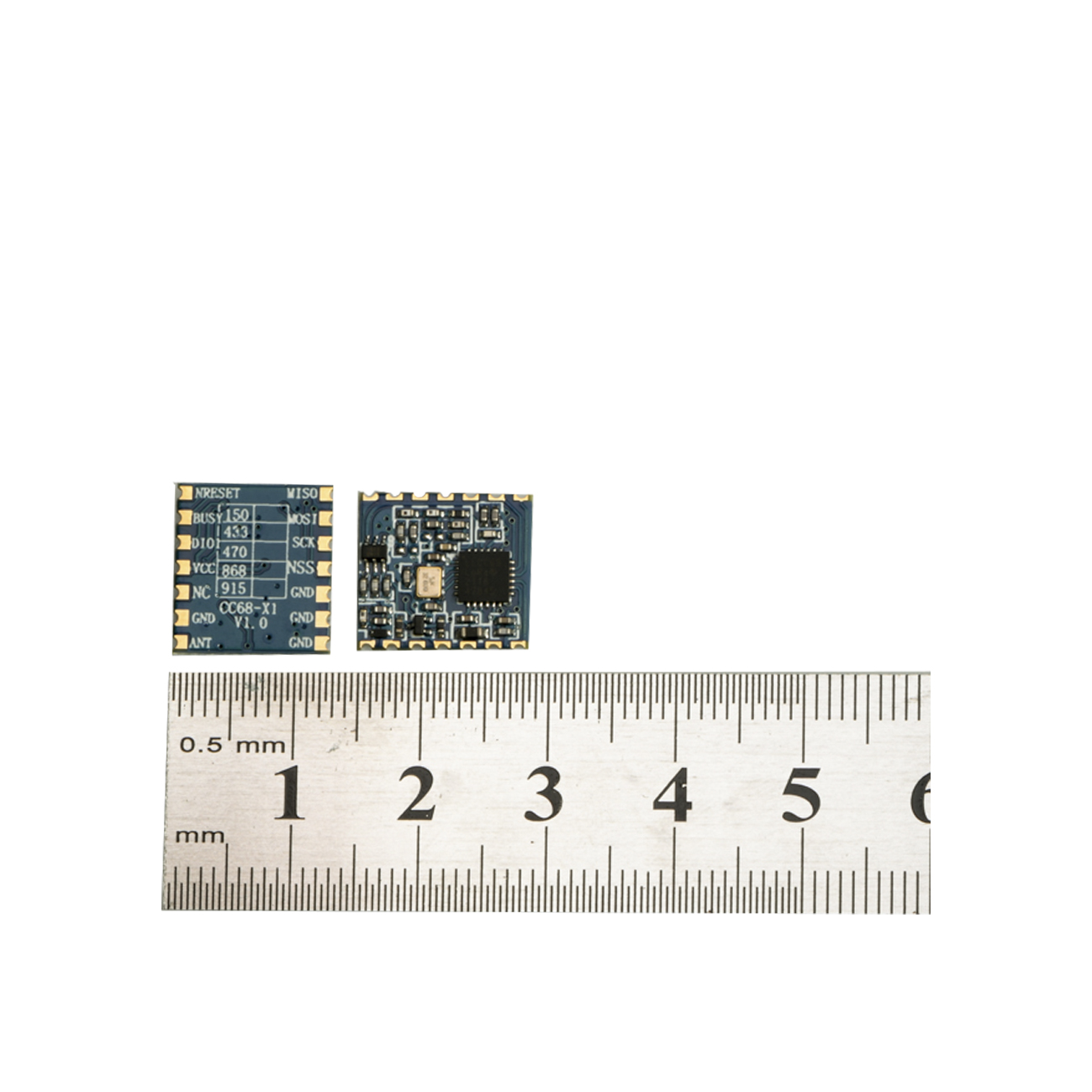

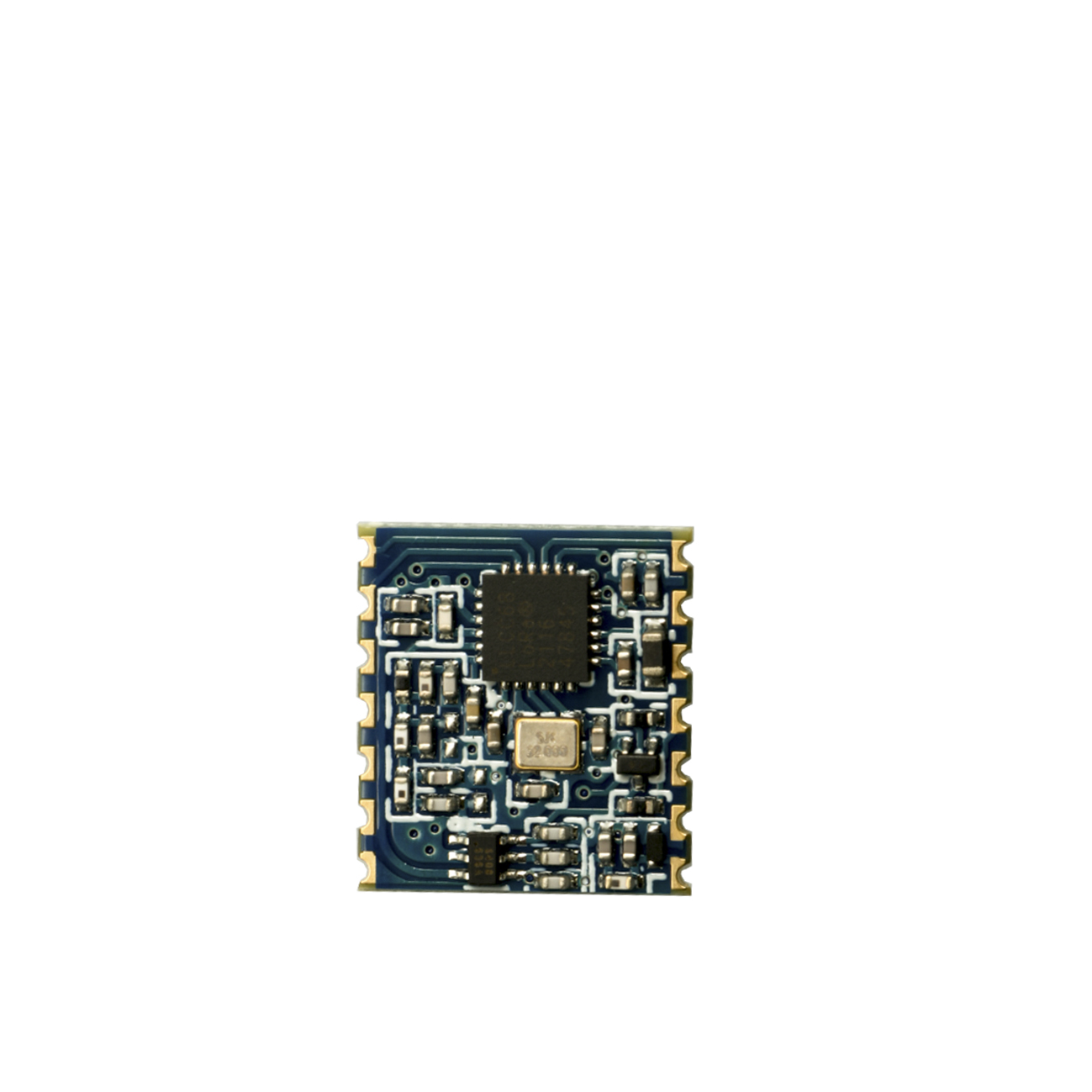

LoRa-CC68-X1:LoRa无线收发模块 迷你体积、低成本 LLCC68芯片

思为无线全新推出迷你体积、低成本LoRa无线收发模块LoRa-CC68-X1。LoRa- CC68-X1无线收发模块采用了Semtech公司的LLCC68芯片,具有功耗低、速度快、距 离远的优势。LoRa-CC68-X1使用频率范围广,满足多种应用需要。迷你体积设计,对 体积高要求应用方案有极大的优势。搭配22dBm(160mW)的输出功率,适用于物联网 和电池供电的应用场景。支持RSSI信号强度指示功能,可应用于评估信号质量、改善通 信网络、测距等多种操作。 LoRa-CC68-X1严格使用无铅工艺生产和测试,均符合RoHS和Reach的标准。

联系我们

分享产品:

规格书&附件下载

产品规格书:LoRaCC68系列 超低功耗 160mw LoRa无线收发模块V2.1.pdf

封装尺寸:LoRa-CC68-X1 package.rar

示例代码:LLCC68_demo v1.0.0.rar

示例代码:LLCC68_Arduino_Demo.rar

认证报告:LoRa前端系列ROHS 报告 S22101902701001.pdf

产品简介
性能参数
特点&应用
典型应用电路
引脚定义
机械尺寸(单位:mm)

LLCC68 LoRa无线收发模块LoRa-CC68-X1

参 数 最 小 典 型 最 大 单 位 条 件
运 行 条 件
工作电压范围 1.8 3.3 3.7 V
工作温度范围 -40 25 85
电 流 消 耗
接收电流   < 5   mA @ 无源晶振
  < 6.5   mA @ TCXO晶振
发射电流   < 110   mA @433MHz @490MHz
  < 130   mA @868MHz @915MHz
休眠电流   1.9   uA OFF mode (SLEEP mode with cold start) All blocks off
  2.3   uA SLEEP mode (SLEEP mode with warm start) Configuration retained
  2.9   uA SLEEP mode (SLEEP mode with warm start) Configuration retained + RC64k
  0.56   mA STDBY_RC mode , RC13M, XOSC OFF
  2.35   mA STDBY_XOSC mode , XOSC ON
射 频 参 数
频率范围 400 433 450 MHz @433MHz
470 490 510 MHz @490MHz
850 868 890 MHz @868MHz
900 915 940 MHz @915MHz
发射功率范围 -15 22   dBm
接收灵敏度   -129   dBm @LoRa BW=250KHz_SF = 10_CR=4/5

产品特点

  • 频率范围:433/490/868/915 MHz(可定制 150-960 MHz)
  • 灵敏度:-129dBm @LoRa
  • 最大输出功率:22 dBm(160mW)
  • 工业级高精度晶振
  • LoRa、(G)FSK 调制模式
  • 数据传输率:0.6-300 Kbps @FSK    1.76-62.5 Kbps @LoRa
  • 255个字节FiFo

应用领域

  • 工业抄表
  • 停车场传感器管理
  • 工业自动化
  • 农业传感器
  • 智慧城市
  • 仓库管理
  • 路灯
  • 物流管理
  • 环境传感器
  • 健康产品
  • 安防产品
  • 遥控控制

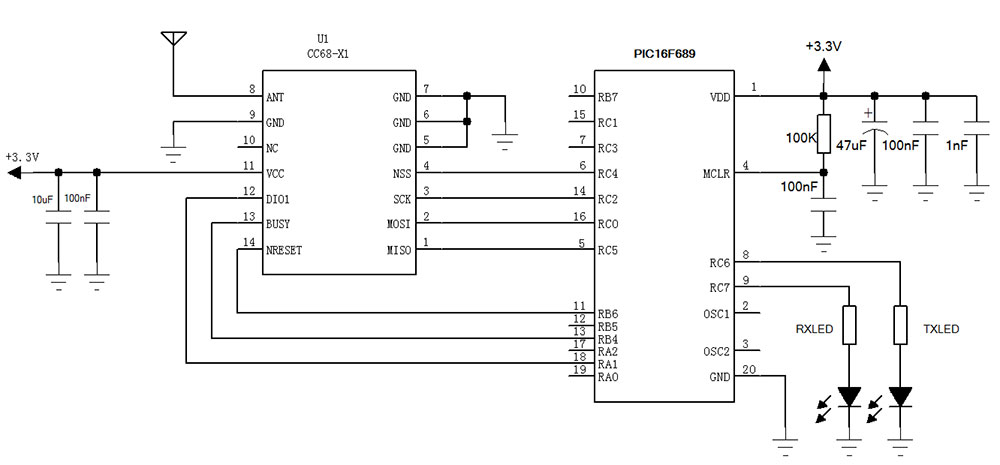

LLCC68 LoRa无线收发模块LoRa-CC68-X1的典型应用电路

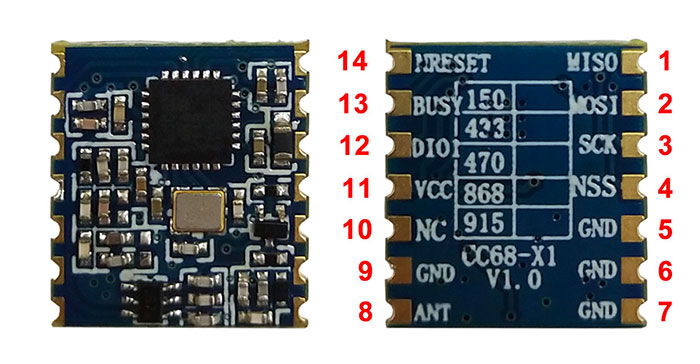

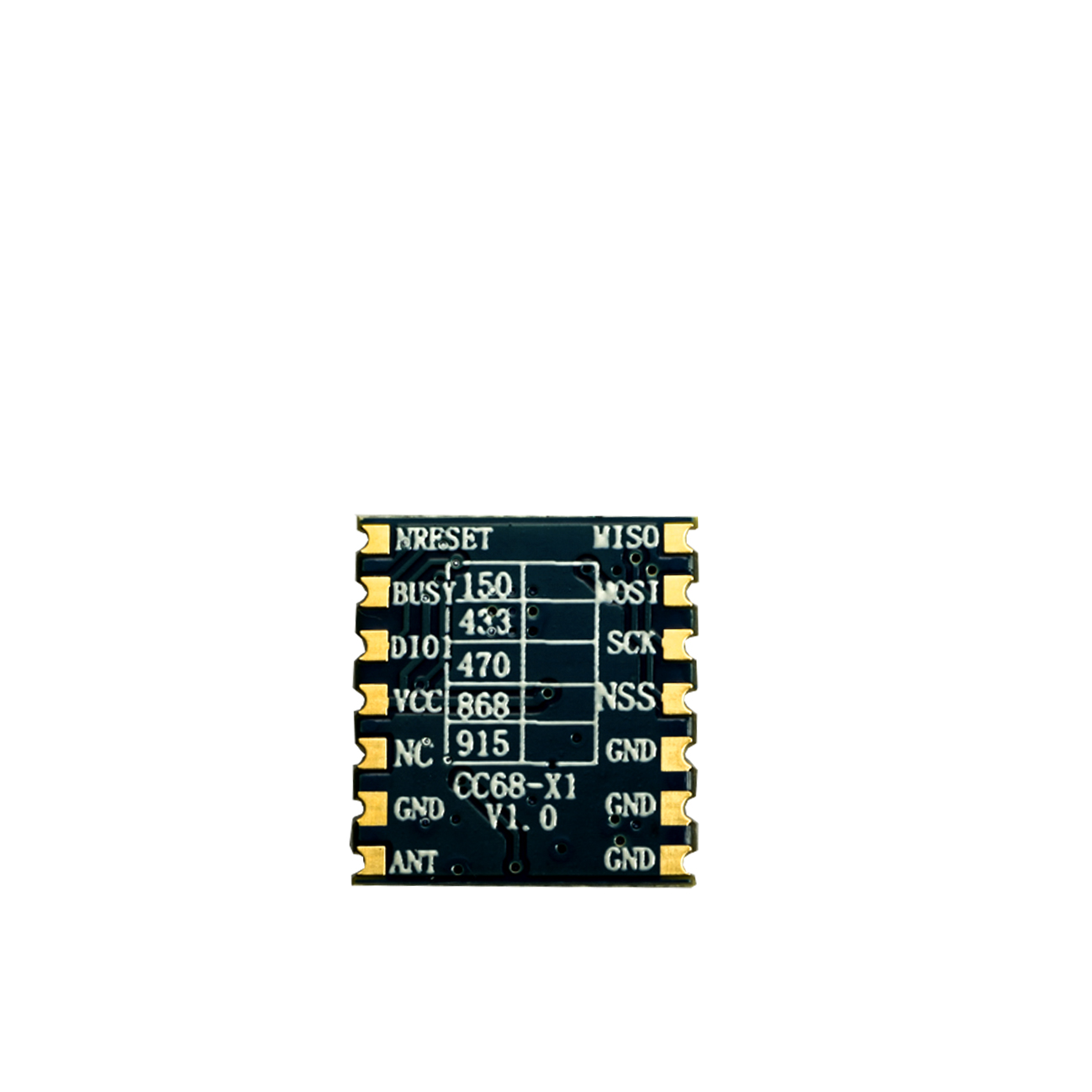

LLCC68 LoRa无线收发模块LoRa-CC68-X1的引脚



脚位编号 引脚定义 描  述
1 MISO SPI数据输出
2 MOSI SPI数据输出
3 SCK SPI时钟输入
4 NSS SPI片选输入
5、6、7、9 GND 接电源地
8 ANT 接50欧的同轴天线
10 NC 空脚
11 VCC 电源正输入(默认3.3V)
12 DIO1 可自定义为中断信号指示,详情查看芯片资料
13 BUSY 用于状态指示,具体看芯片资料。
14 NRESET 复位触发输入

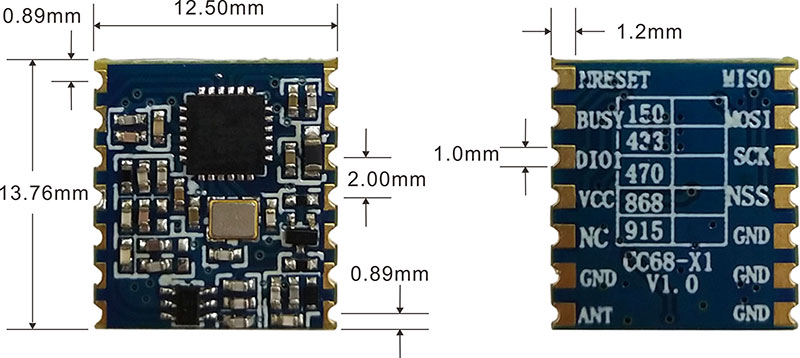

LLCC68 LoRa无线收发模块LoRa-CC68-X1的机械尺寸
