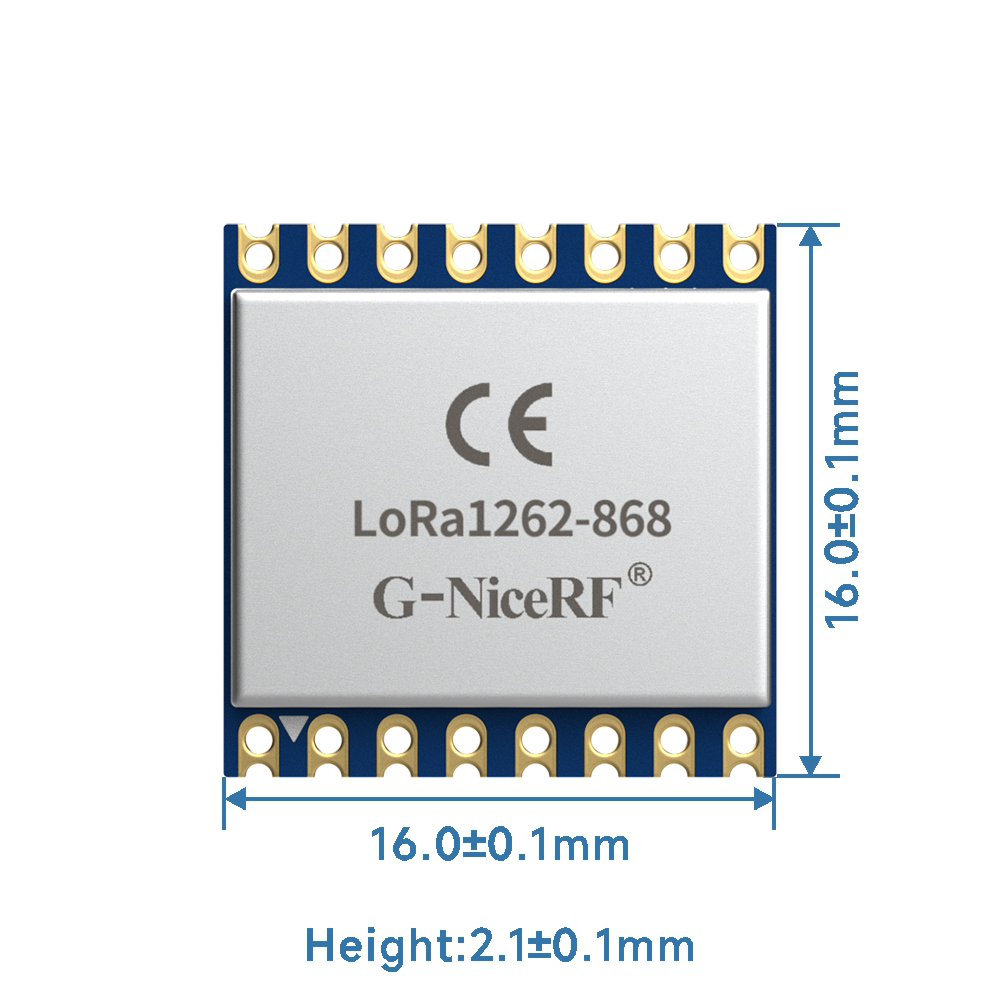

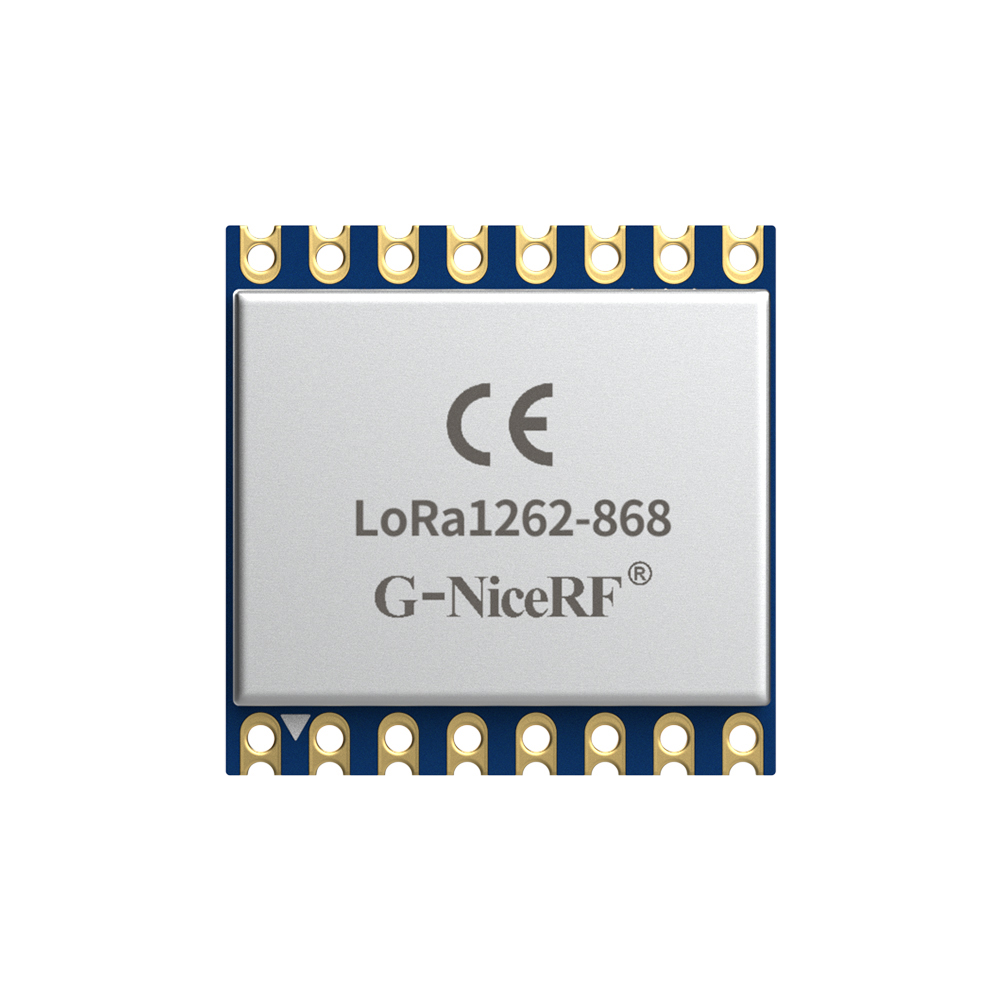

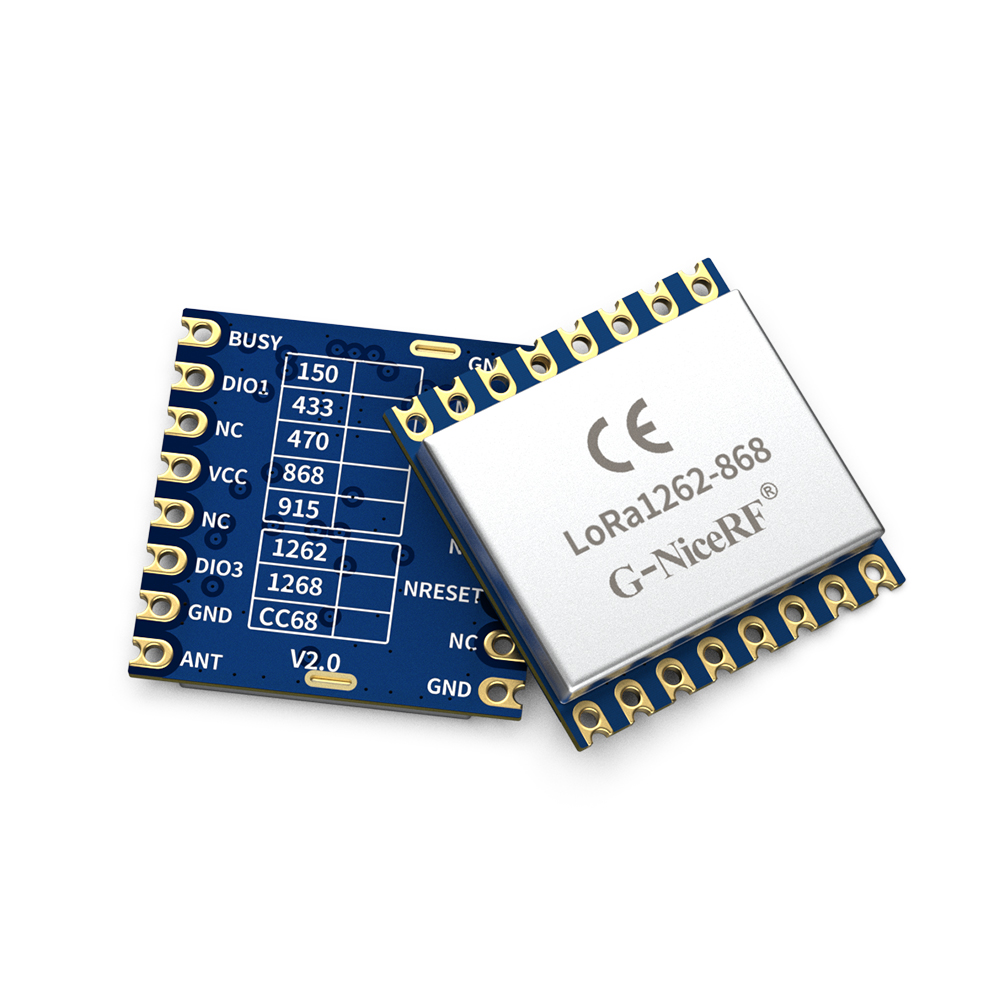

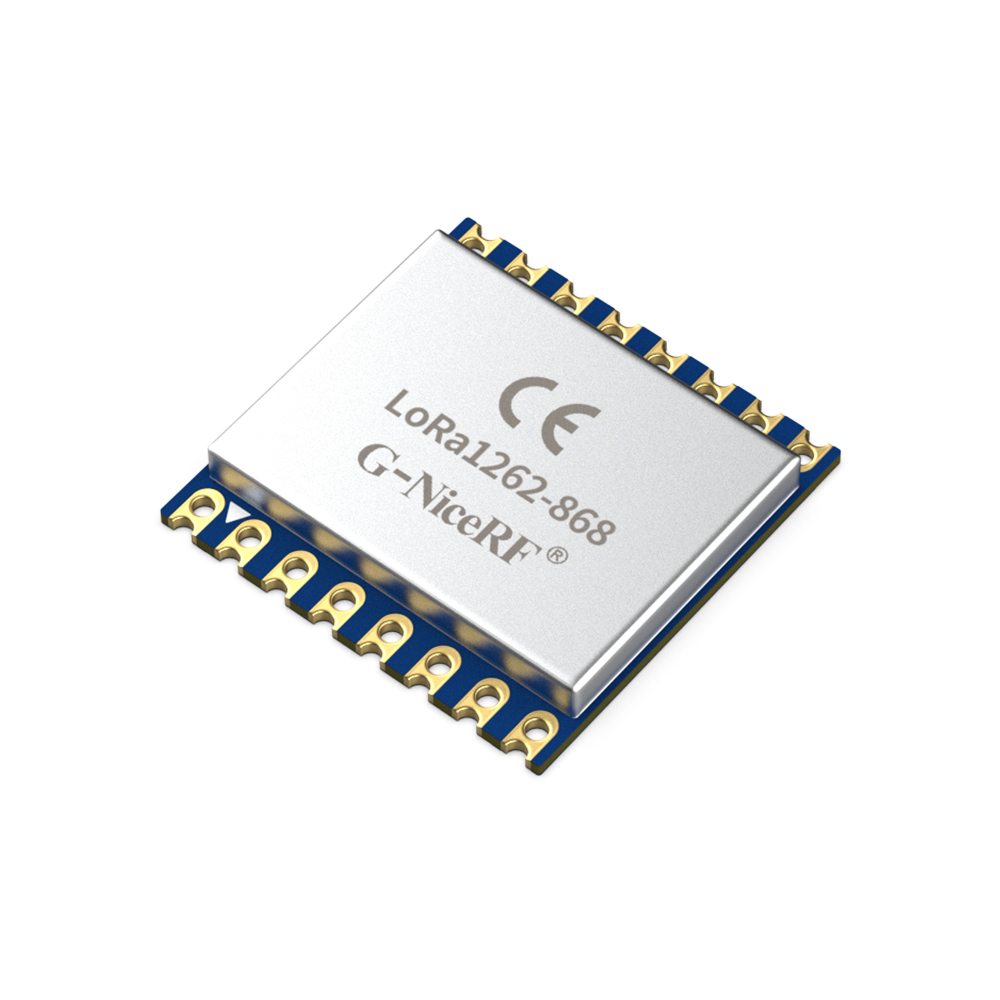

LoRa1262:CE-RED认证 SX1262芯片 868MHz LoRa模块
LoRa1262 LoRa模块采用了 Semtech 公司的 SX1262 芯片来设计,结合高精度晶振,超低接收电流和休眠电流,-148dBm 的灵敏度。内置 64KHz 晶振,在低功耗的情况下可以定时唤醒单片机。此模块天线开关由芯片内部集成控制,节约了外部 MCU 的资源。小巧的体积搭配 22dBm(160mW)的输出功率,在物联网和电池供电的应用场景有极大的优势。
LoRa1262 严格使用无铅工艺生产和测试,符合 RoHS、Reach 的标准。
LoRa1262 已经获得了 CE 认证,客户在做整机认证的时候可以引用我们的认证。从而极大地节省时间和降低费用。
联系我们
规格书&附件下载
产品规格书:LoRa126X 超低功耗 160mw LoRa无线收发模块 V2.1.pdf
封装尺寸:Lora-C1 Lora126X Lora1280-1281 RF4432X1 package 2018.rar
示例代码:Lora1262_demo v1.4.0.rar
认证报告:19-212020_RED Certificate_Lora 1262-868_2.pdf
认证报告:LoRa前端系列ROHS 报告 S22101902701001.pdf
其它附件:DS_SX1261-2_V1.2.pdf
产品简介
性能参数
特点&应用
典型应用电路

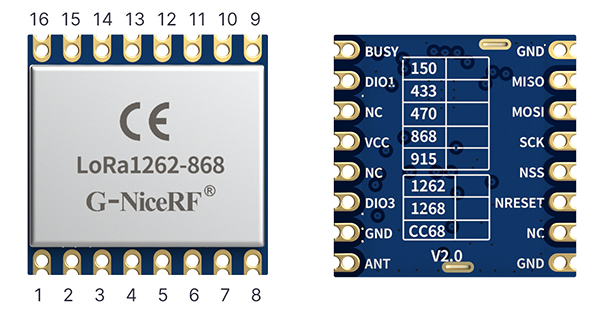

引脚定义

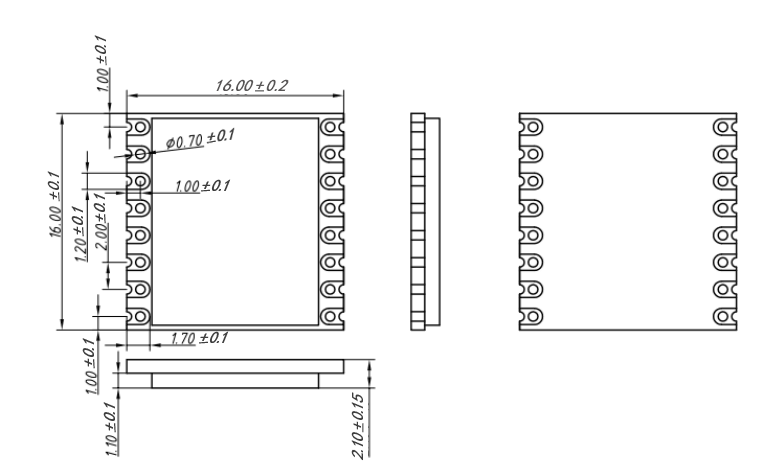

机械尺寸(单位:mm)
★注:我司默认出货是TCXO晶振版本,如客户需要,亦可定制普通晶振版本。
参 数 | 最 小 | 典 型 | 最 大 | 单 位 | 条 件 |
运 行 条 件 |
|||||
工作电压范围 | 1.8 | 3.3 | 3.7 | V | |
工作温度范围 | -40 | 25 | 85 | ℃ | |
电 流 消 耗 |
|||||
接收电流 | < 6.5 | mA | @TCXO晶振
(默认 2.8V,1.8V 可选) |
||
< 5 | mA | @无源晶振 | |||
发射电流 | < 130 | mA | @868MHz @915MHz | ||
< 110 | mA | @433MHz @490MHz | |||
休眠电流 | 1.9 | uA | OFF mode (SLEEP mode with cold start) All blocks off | ||
2.3 | uA | SLEEP mode (SLEEP mode with warm start) Configuration retained | |||
2.9 | uA | SLEEP mode (SLEEP mode with warm start) Configuration retained + RC64k | |||
0.56 | mA | STDBY_RC mode , RC13M, XOSC OFF | |||
2.35 | mA | STDBY_XOSC mode , XOSC ON | |||
射 频 参 数 | |||||
频率范围 | 400 | 433 | 450 | MHz | @433MHz |
470 | 490 | 510 | MHz | @490MHz | |
850 | 868 | 890 | MHz | @868MHz | |
900 | 915 | 940 | MHz | @915MHz | |
发射功率范围 | -15 | 22 | dBm | ||
接收灵敏度 | -133 | dBm | @Lora BW=125KHz_SF = 10_CR=4/5 |
产品特点
- 频率范围:868 MHz(可定制 150-960 MHz)
- 灵敏度:-148dBm @LoRa
- 最大输出功率:22 dBm(160mW)
- 工业级高精度晶振
- LoRa、(G)FSK 调制模式
- 数据传输率:0.6-300 Kbps @FSK 0.018-62.5 Kbps @LoRa
- 256 个字节 FiFo
应用领域
- 工业抄表
- 停车场传感器管理
- 工业自动化
- 农业传感器
- 智慧城市
- 仓库管理
- 路灯
- 物流管理
- 环境传感器
- 健康产品
- 安防产品
- 遥控控制

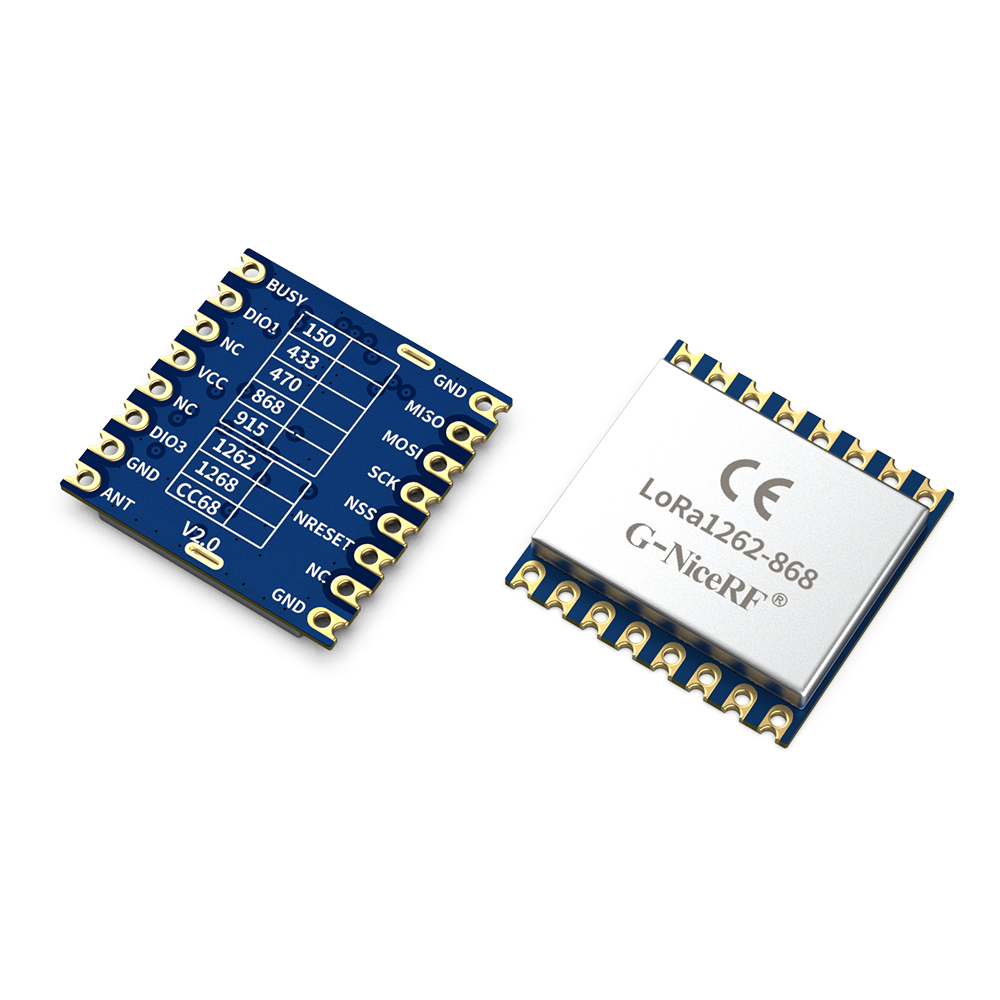

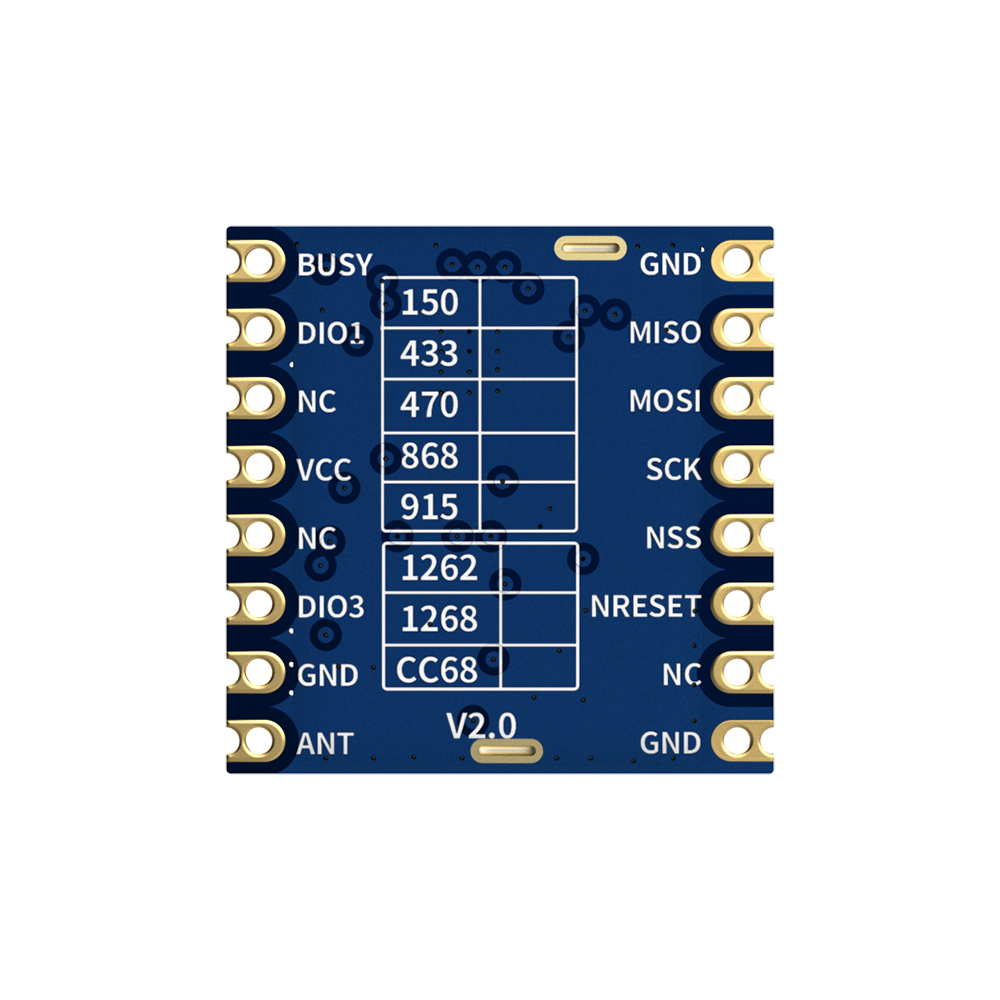

脚位编号 | 引脚定义 | 描 述 |
1 | GND | 接电源地 |
2 | MISO | SPI数据输出 |
3 | MOSI | SPI数据输入 |
4 | SCK | SPI时钟输入 |
5 | NSS | SPI片选输入 |
6 | NRESET | 复位触发输入 |
7、12、14 | NC | 空脚 |
8 | GND | 接电源地 |
9 | ANT | 接50欧的同轴天线 |
10 | GND | 接电源地 |
11 | DIO3 | 数字I/O,可自定义 |
13 | VCC | 电源正输入(默认3.3V) |
15 | DIO1 | 数字I/O,可自定义 |
16 | BUSY | 用于状态指示,具体看芯片资料。 |
