无线模块如何实现远程唤醒--SX1262 RxDutyCycle模式介绍

在现代无线通信系统中，远程唤醒功能对于延长设备电池寿命、提高系统能效至关重要。本文将以Semtech公司的SX1262无线模块为例，详细介绍其如何通过RxDutyCycle模式实现远程唤醒功能，并在每个段落后标记规格书原文出处，以便核实内容准确性。

一、RxDutyCycle模式概述

RxDutyCycle模式是一种周期性的接收-休眠循环机制，允许无线模块在保持低功耗的同时，定期检查是否有新的数据包到达。该模式通过设置接收周期（rxPeriod）和休眠周期（sleepPeriod），使模块在两种状态间自动切换，从而实现高效的远程唤醒。

二、工作原理

1.接收阶段

在接收阶段，SX1262模块进入接收模式（RX），并监听指定时间（由rxPeriod定义）。在此期间，模块会尝试检测前导码（Preamble），并在GFSK模式下进一步搜索同步字（Sync Word），或在LoRa模式下搜索报头（Header）。

前导码检测：前导码是一串已知的符号序列，用于同步接收端和发送端的时钟。一旦检测到前导码，模块将准备接收后续数据。

同步字/报头检测：在GFSK模式下，模块会搜索预设的同步字；在LoRa模式下，则搜索报头信息。这些信息用于验证数据包的合法性，并确定数据包的起始位置。

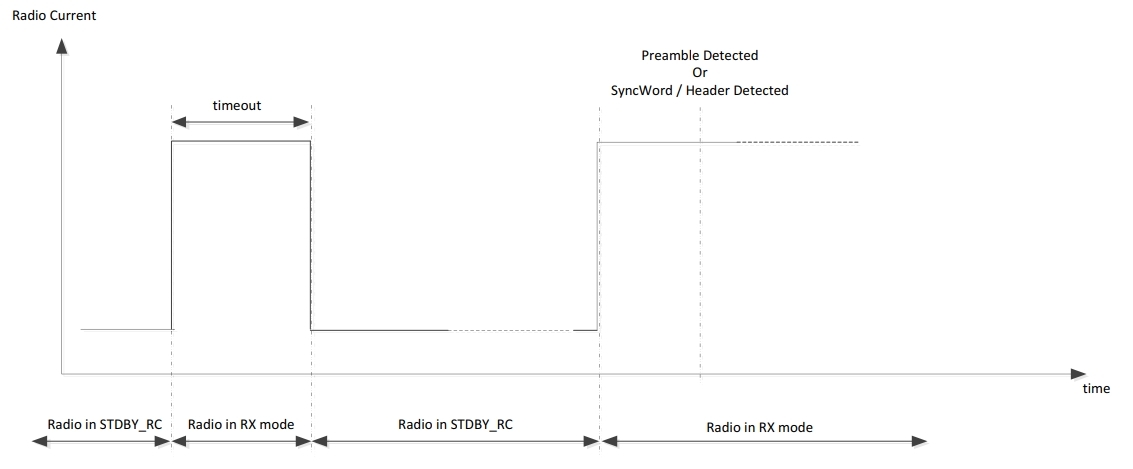

在检测到前导码或报头时停止计时器

2.休眠阶段

如果在接收窗口内未检测到有效数据包，模块将进入休眠模式（SLEEP），并保存当前上下文，持续时间为sleepPeriod。休眠模式极大地降低了模块的功耗，从而延长了设备的电池寿命。

上下文保存：在进入休眠模式前，模块会保存当前的配置和状态信息，以便在唤醒后迅速恢复工作。

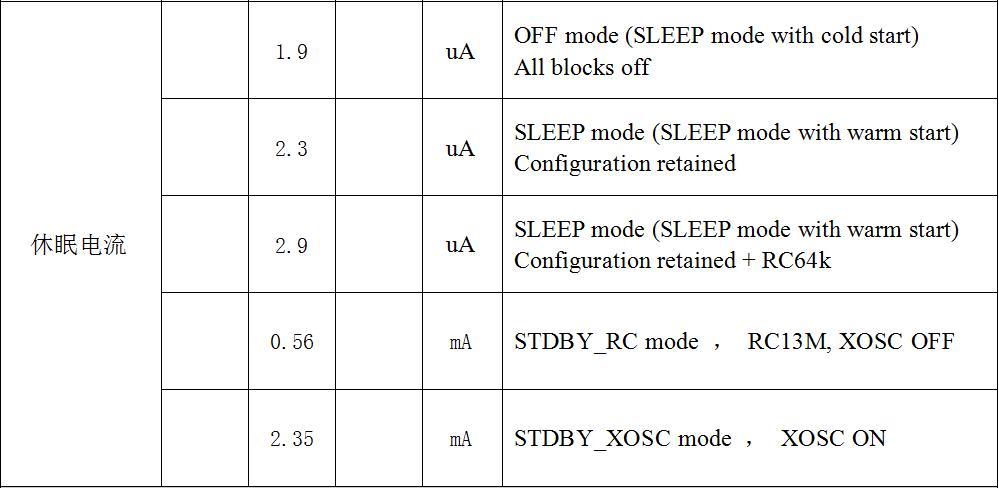

低功耗设计：休眠模式下，模块的大部分电路处于关闭状态，仅保留必要的时钟和寄存器以维持最低限度的功能。

3.定时器重启与超时处理

为了避免在可能永远不会到达的数据包上无限期等待，模块在检测到前导码后会重新启动内部定时器，其新值计算为 2 * rxPeriod + sleepPeriod。如果在这个超时时间内未完成数据包的接收，模块将自动返回休眠模式。

超时机制：超时机制确保了模块不会因为误检前导码而长时间处于接收状态，从而节省了功耗。

灵活配置：用户可以根据实际需求调整rxPeriod和sleepPeriod的值，以优化功耗和响应速度之间的平衡。

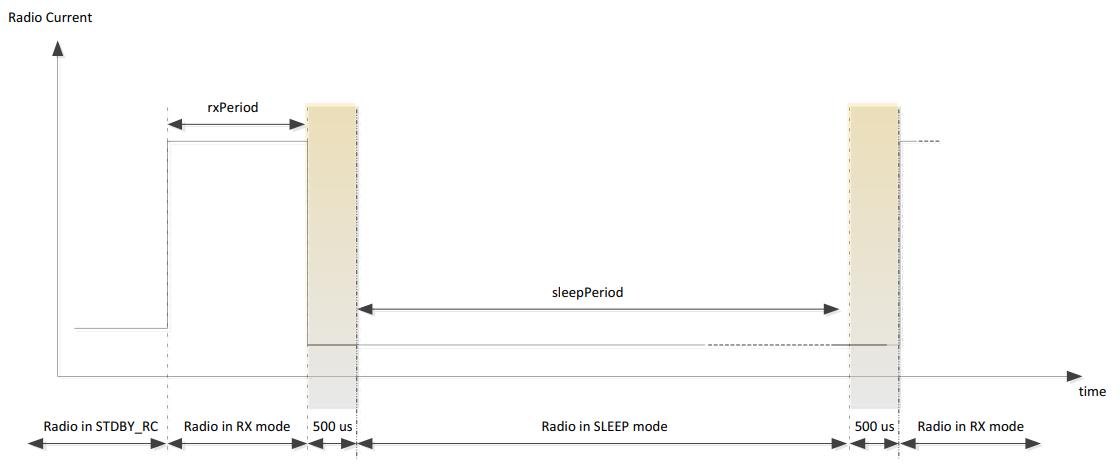

RX占空比能量曲线

三、SPI命令与配置

1.SetRxDutyCycle命令

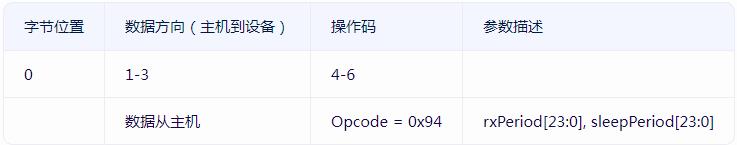

SetRxDutyCycle命令用于配置RxDutyCycle模式的参数，包括接收周期（rxPeriod）和休眠周期（sleepPeriod）。该命令通过SPI接口发送给模块，其格式如下：

2.其他相关命令

SetStandby()：用于将模块设置为待机模式（STDBY_RC或STDBY_XOSC），以便进行后续的配置或进入RxDutyCycle模式。

SetPacketType()：定义通信协议（LoRa或FSK），必须在配置RxDutyCycle模式前调用。

SetRfFrequency()：设置RF频率，确保模块在正确的频段上工作。

四、实际应用与优化

1.实际应用场景

RxDutyCycle模式特别适用于需要低功耗且偶尔需要接收数据的场景，如智能电表、环境监测站、远程传感器网络等。在这些应用中，设备大部分时间处于休眠状态，仅在需要接收指令或数据时短暂唤醒。

2.优化建议

合理设置周期参数：根据实际需求调整rxPeriod和sleepPeriod的值，以在功耗和响应速度之间找到最佳平衡点。

使用TCXO提高精度：对于需要高精度时钟的应用，可以考虑使用温度补偿晶体振荡器（TCXO）作为时钟源，以提高频率稳定性和接收灵敏度。

优化前导码和同步字：设计合适的前导码和同步字序列，以提高前导码检测的准确性和可靠性。

通过RxDutyCycle模式，SX1262无线模块实现了高效的远程唤醒功能。该模式通过周期性的接收-休眠循环机制，在保持低功耗的同时，确保了模块能够及时响应外部指令或数据请求。通过合理的参数配置和优化措施，可以进一步提升系统的能效和可靠性，满足各种低功耗无线通信应用的需求。

注：以上内容均基于Semtech SX1262规格书原文进行整理和分析，在实际应用中，建议参考最新版本的规格书以获取最准确的信息。
