LoRa1121：sub-GHz和2.4GHz及S频段(卫星频段)多频段通信模块

LoRa1121是采用SEMTECH的LR1121芯片，这是一款超低功耗、远程LoRa收发器，支持Sub-GHz和全球2.4GHz频谱中的地面ISM频段通信，且支持用于卫星连接的S频段。LoRa1121支持LoRa，(G)FSK调制，Sigfox协议，以及（LR-FHSS）。LR1121支持LoRaWAN通信协议。可以作为LoRAWAN节点使用。同时可以灵活配置，满足不同应用程序需求和专有协议。

联系我们

规格书&附件下载

产品规格书：LoRa1121 全频段Lora无线通讯模块 V1.1.pdf

示例代码：LR1121_demo_code_V1.1.zip

封装尺寸：LoRa1121 V1.2封装.zip

产品简介

性能参数

特点&应用

内部框图

典型应用电路

引脚定义

机械尺寸（单位：mm）

lora1121通信模块简介

参数		测试条件	最小	典型	最大	单位
工作电压范围			1.8	3.3	3.6	V
工作温度范围			-40	25	85	℃
最大输入信号				10		dBm
电流消耗
发射电流	@433MHz			<110			mA
	@2.4G			<36			mA
接收电流	@3.3V,2.4G			<7			mA
	@3.3v,433MHz			<6			mA
休眠电流	@3.3v			<1			uA
射频参数
频率范围	@433MHz		400		460		MHz
	@470MHz		470		510		MHz
	@868MHz		850		890		MHz
	@915MHz		900		940		MHz
发射功率	@sub-GHz		19	21			dBm
	2.4GHz		10	11			dBm
接收灵敏度	BW=62.5KHz,SF=12 @sub-GHz			-142			dBm
	BW=125KHz,SF=12 @S频段			-132			dBm
	BW=406KHz,SF=7 @2.4GHz			-129			dBm
频率误差				10			ppm
调制速率(@sub-GHz)	@LoRa		0.091		62.5		kpbs
	@FSK		0.6		300		kpbs
调制速率 (@S频段)	@LoRa		0.292		87.5		kpbs
调制速率(@2.4GHz)	@LoRa		0.476		87.5		kpbs

产品特点

Sub-GHz频段：433/470/868/915MHz

（可定制150～960MHz的频率）

2.4G频段：2400～2500MHz
S频段：1900MHz～2200MHz
S频段灵敏度高达-132@BW=125KHz,SF=12
2.4GHz接收灵敏度高达
-129 @BW=406KHz,SF=7
Sub-GHz接收灵敏度高达
-144dBm @BW=62.5KHz,SF=12
内置静电保护电路
支持LR-FHSS
支持AES-128加密解密
支持LoRaWAN协议、Sigfox协议
开阔地Sub-GHz传输距离为5000米以上
发射功率可调，最大22dBm
休眠电流小于1uA以下
接收电流小于7mA
小体积，邮票孔设计，方便客户二次开发

应用领域

无人机应用
智能家居
智慧农业
远程灌溉
工业制造

模块内部框图

典型应用电路

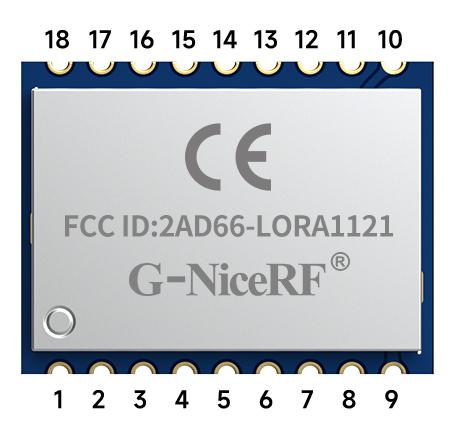

引脚定义

脚位编号	引脚定义	I/O	描述
1	VCC		接电源正极
2,8，11，12	GND		接电源负极
3	MISO	O	SPI数据输出
4	MOSI	I	SPI数据输入
5	SCK	I	SPI时钟输入
6	NSS	I	SPI片选输入
7	BUSY	O	用于状态指示，详情查看芯片资料
9	2.4G_ANT		2.4G与S频段天线接口，外接50欧天线
10	ANTA ANT		@sub-GHz频段天线接口，外接50欧天线
13	VTCXO	O	可提供外面TCXO的电源
14	RST	I	复位触发输入,具体见芯片规格书
15	DIO9	IO	多用途数字接口，具体见芯片规格书
16	DIO8	IO	多用途数字接口，具体见芯片规格书
17	DIO7	IO	多用途数字接口，具体见芯片规格书

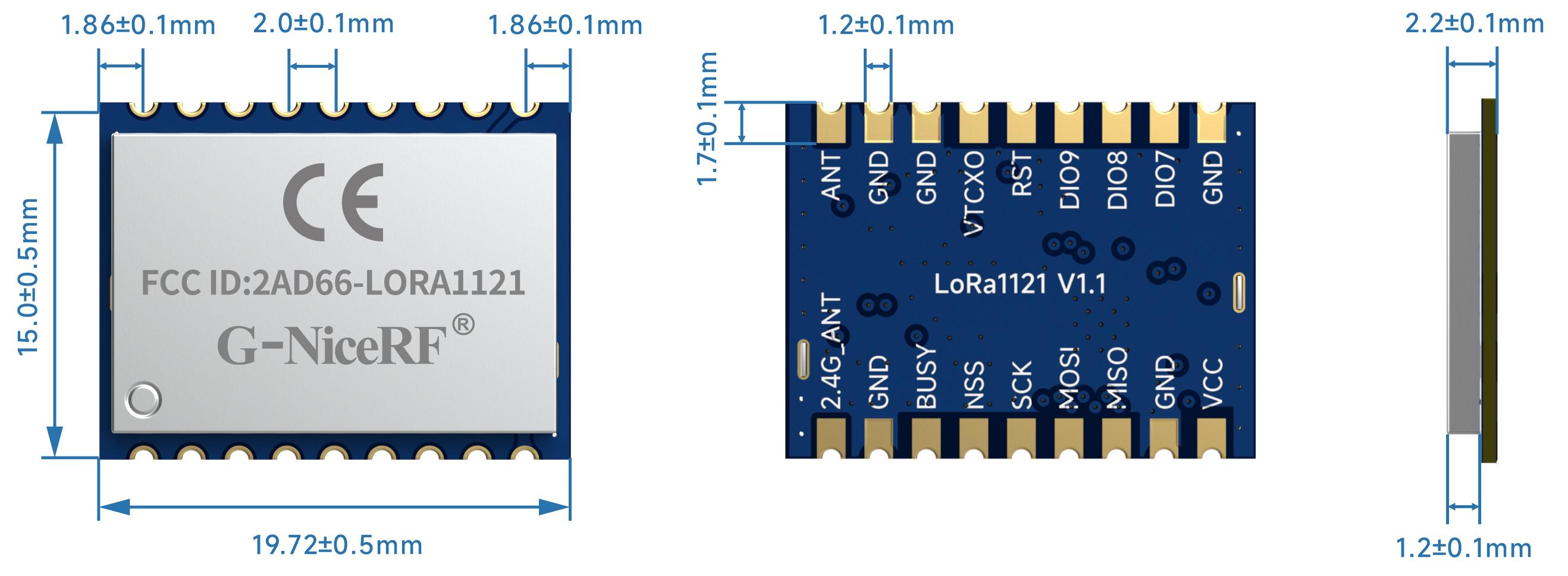

模块机械尺寸
