LoRa1280：SX1280芯片无线测距 2.4GHz LoRa无线模块

此系列LoRa模块基于美国Semtech原厂的SX1280射频芯片而设计，它采用了LoRa的调制模式，很好地弥补了普通2.4GHz模块通讯距离近的缺点。全系使用了10ppm的工业级晶振，2.4GHz频段的高穿透性能配合LoRa模式，使模块有很高的接收灵敏度和环境抗干扰能力，广泛应用于远距离2.4GHz传输要求的场合。

2.4G无线模块LoRa1280系列严格使用无铅工艺生产和测试，符合RoHS、Reach的标准。

联系我们

规格书&附件下载

产品规格书：LoRa128X系列 CE和FCC认证 2.4GHz 远距离LoRa扩频无线收发模块 V2.2.pdf

封装尺寸：Lora-C1 Lora1262 Lora1280-1281 RF4432X1 package 2018.rar

示例代码：Lora1280 lora1281 Demo code.rar

示例代码：Lora1280 Arduino_Demo V1.0.rar

其它附件：SX1280_DemoApp_V1_0（1280的测距示例代码）.rar

其它附件：DS_SX1280-1_V2.2.pdf

其它附件：AN1200.29_Introduction_to_Ranging_SX1280_V1_0.pdf

性能参数

特点&应用

典型应用电路

引脚定义

机械尺寸（单位：mm）

系列产品

★ 以下参数为用50欧姆的铜轴线连接仪器测试所得 @VCC=3.3V

参数	最小	典型	最大	单位	条件
运行条件
工作电压范围	1.8	3.3	3.7	V
工作温度范围	-40		85	℃
电流消耗
接收电流		< 10		mA	@LoRa1280
发射电流		26	30	mA	@VCC=3.3V,12.5dBm @LoRa1280
体眠电流		< 1		uA
射频参数
频率范围	2400		2500	MHz
调制速率	0.476		202	Kbps	@LoRa
	260		1300	Kbps	@FLRC
	125		2000	Kbps	@FSK
发射功率范围	-18		12.5	dBm	@VCC=3.3V
接收灵敏度		-132		dBm	LoRa@0.476Kbps

产品特点

工作频率范围：2400-2500MHz
LoRa FLRC FSK调制
数据传输率：0.476-202 Kbps@LoRa
最大输出功率：12.5dBm
灵敏度：-132dBm@LoRa
高精度晶振（10ppm TCXO）
数据包通讯模式（收发FiFo256字节）
工作电压范围：1.8-3.7 V
工作温度范围：-40~+85°C

应用领域

无线遥控器
智能家居
玩具控制
轮胎气压监测
健康监测
标签读写器

SX1280 2.4G无线模块LoRa1280的典型应用电路

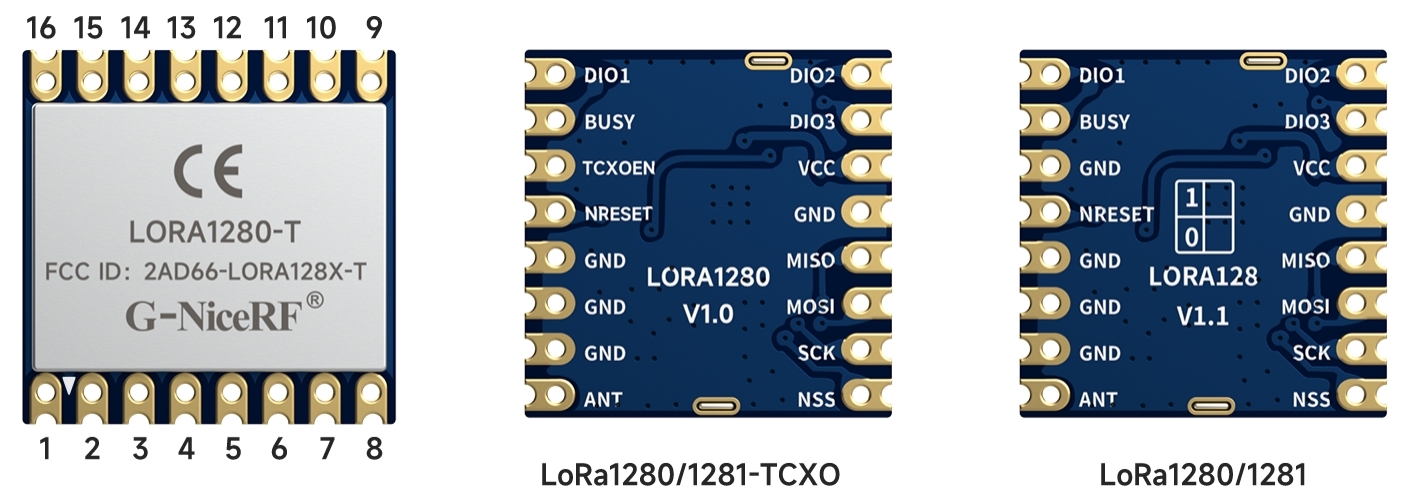

LORA1280

脚位编号	引脚定义	描述
1	DIO2	直连芯片脚，可配置的通用IO（功能详见芯片SX1280/1281规格书）
2	DIO3	直连芯片脚，可配置的通用IO（功能详见芯片SX1280/1281规格书）
3	VCC	接电源正极(1.8-3.7V)
4	GND	接电源负极
5	MISO	SPI数据输出脚
6	MOSI	SPI数据输入脚
7	SCK	SPI时钟输入脚
8	NSS	模块片选引脚
9	ANT	接50欧的同轴天线
10,11,12	GND	接电源负极
13	NRESET	芯片复位触发脚，低电平有效
14	GND	接电源负极
15	BUSY	状态指示脚（详见SX1280/1281规格书）
16	DIO1	直连芯片脚，可配置的通用IO（功能详见芯片SX1280/1281规格书）

SX1280 2.4G无线模块LoRa1280的机械尺寸

型号	认证	输出功率	尺寸(mm)	特性
RF2401PRO	FCC/IC	0dBm	22.612.92.2	2.4GHz 工作温度：-40~+85℃
RF2401F20	CE/FCC/ IC/TELEC	100mW/20dBm	2012.92.2	2.4GHz 工作温度：-40~+85℃
RF2401F27		500mW/27dBm	31.515.83	2.4GHz 工作温度：-40~+85℃
RF9209		12.58mW/11dBm	13.8*13.56	2.4GHz 低功耗高灵敏度无线模块
LoRa1280		17.78mW/12.5dBm	16162.1	LoRa 2.4G
LoRa1281		17.78mW/12.5dBm	16162.1	LoRa 2.4G
LoRa1280-TCXO	FCC/CE	17.78mW/12.5dBm	16162.1	0.5PPM工业级晶振
LoRa1281-TCXO	FCC/CE	17.78mW/12.5dBm	16162.1	0.5PPM工业级晶振
LoRa1280-C1		17.78mW/12.5dBm	14.520.52	0.5PPM工业级晶振
LoRa1281-C1		17.78mW/12.5dBm	14.520.52	0.5PPM工业级晶振
LoRa128XF27	FCC/CE	500mW/27dBm	31.515.83.2	LoRa 2.4G
LoRa1280F27-TCXO		500mW/27dBm	31.515.83.2	0.5PPM工业级晶振
BLE5101	FCC/CE	10dBm	10.82*14.5	蓝牙5.1，主从切换
BLE5201		6dBm	10.82*14.5	蓝牙5.2，主从切换
Beacon600		3dBm	16.7*30	空中速率: 1Mbps
