RF2401F27：远距离 2.4G无线模块 400mW nRF24L01+芯片

RF2401F27是一款大功率的2.4GHz无线模块，它采用的是NORDIC 公司的原装nRF24L01+器件，这是一款高集成的2.4GHz无线ISM频段无线收发芯片，极低的接收灵敏度（-102 dBm）,再加上业界领先的 +26dBm输出功率保证扩大范围和提高链路性能。
RF2401F27严格使用无铅工艺生产和测试，符合 RoHS、Reach 的标准。

联系我们

规格书&附件下载

产品规格书：RF2401F27 400mW 2.4GHz 无线收发模块V2.2.pdf

封装尺寸：RF2401F27 package 2018.rar

示例代码：RF2401F27 demo code.rar

其它附件：nRF24L01+ data sheet.pdf

性能参数

特点&应用

典型应用电路

引脚定义

机械尺寸（单位：mm）

系列产品

★注：以下参数为用50欧姆的铜轴线连接仪器测试所得 @VCC= 5V

参数	最小	典型	最大	单位	条件
运行条件
工作电压范围	2.0	5	5.5	V
工作温度范围	-40		85	℃
电流消耗
接收电流		< 19		mA
发射电流		400	450	mA	@VCC=5V,26dBm,2400MHz
体眠电流		< 7		uA
射频参数
频率范围	2400		2525	MHz
调制速率	250		2000	Kbps	GFSK
发射功率范围	10		26	dBm	功率0=13dBm,1=21dBm， 2=24dBm,3=26dBm
最大发射功率	25	26	26.5	dBm	@VCC=5V
接收灵敏度	-100	-102		dBm	@data=250Kbps

产品特点

工作频率范围：2400-2525MHz
最大输出功率：26dBm
灵敏度：-102dBm@250Kpbs
数据传输率：250Kbps,1Mbps,2Mbps
GFSK调制, 126个通道
数据包通讯模式（收发FiFo3-32字节）
超低耗关机模式
支持跳频功能
定时唤醒功能
内部集成稳压器
工作电压范围：2.0-5.5 V
工作温度范围：-40~ +85°C

应用领域

无线遥控器
智能家居
玩具控制
轮胎气压监测
健康监测
标签读写器

2.4G无线模块RF2401F27的典型应用电路

2.4G无线模块RF2401F27的引脚定义

脚位编号	引脚定义	描述
1	VCC	接电源正极（2.0-5.5V）
2	GND	接电源负极
3	CE	使能发射或接受的片选
4	CSN	SPI片选
5	SCK	SPI时钟
6	MOSI	SPI从机数据输入
7	MISO	SPI从机数据输出
8	IRQ	可编程中断脚，低有效
9	TXEN	发射使能脚，发射时为高电平，接收时为低电平。
10	RXEN	接收使能脚，接收时为高电平，发射时为低电平。
12	ANT	接50欧的同轴天线
13	GND	接天线负极
11.14	GND	接电源负极

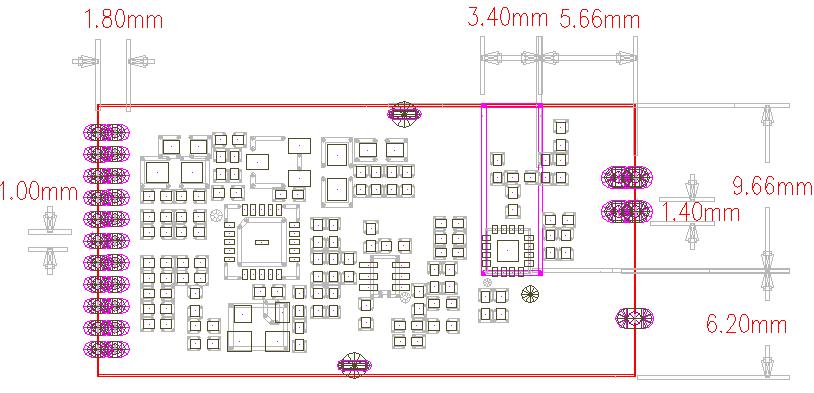

2.4G无线模块RF2401F27的机械尺寸

型号	认证	输出功率	尺寸(mm)	特性

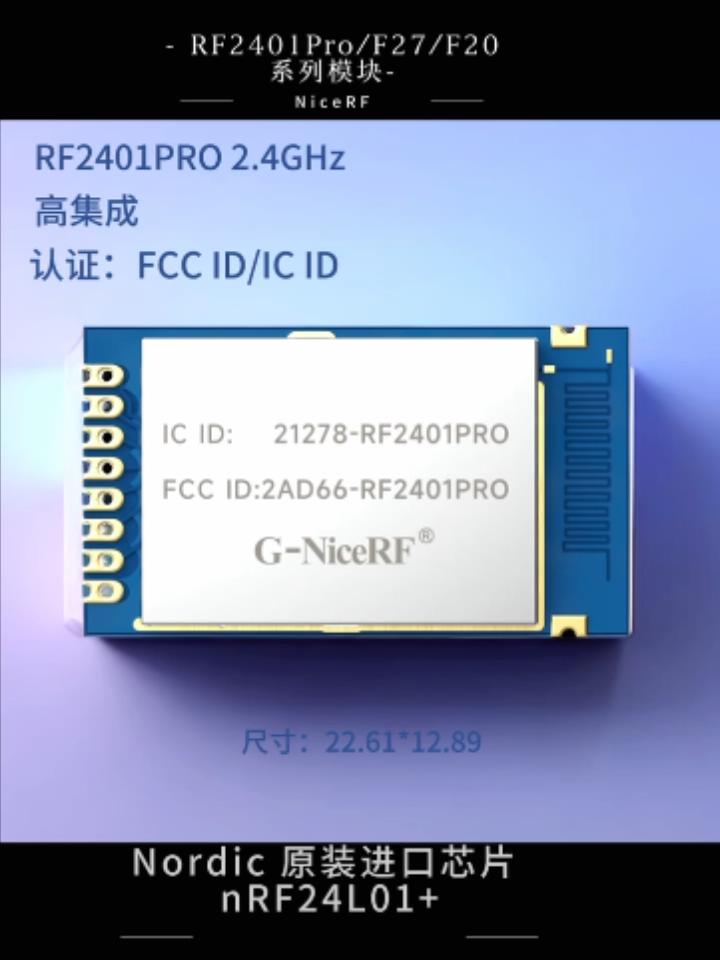

RF2401PRO	FCC/IC	0dBm	22.612.92.2	2.4GHz 工作温度：-40~+85℃
RF2401F20	CE/FCC/ IC/TELEC	100mW/20dBm	2012.92.2	2.4GHz 工作温度：-40~+85℃
RF2401F27		500mW/27dBm	31.515.83	2.4GHz 工作温度：-40~+85℃
RF9209		12.58mW/11dBm	13.8*13.56	2.4GHz 低功耗高灵敏度无线模块
LoRa1280		17.78mW/12.5dBm	16162.1	LoRa 2.4G
LoRa1281		17.78mW/12.5dBm	16162.1	LoRa 2.4G
LoRa1280-TCXO	FCC/CE	17.78mW/12.5dBm	16162.1	0.5PPM工业级晶振
LoRa1281-TCXO	FCC/CE	17.78mW/12.5dBm	16162.1	0.5PPM工业级晶振
LoRa1280-C1		17.78mW/12.5dBm	14.520.52	0.5PPM工业级晶振
LoRa1281-C1		17.78mW/12.5dBm	14.520.52	0.5PPM工业级晶振
LoRa128XF27	FCC/CE	500mW/27dBm	31.515.83.2	LoRa 2.4G
LoRa1280F27-TCXO		500mW/27dBm	31.515.83.2	0.5PPM工业级晶振
BLE5101	FCC/CE	10dBm	10.82*14.5	蓝牙5.1，主从切换
BLE5201		6dBm	10.82*14.5	蓝牙5.2，主从切换
Beacon600		3dBm	16.7*30	空中速率: 1Mbps
