RF9209：低功耗 高灵敏度 2.4GHz无线模块
RF9209模块是专为工作在2.4G ISM全球免申请频段设计的远距离、低功耗、高灵敏度的FSK无线数字通信模块。该模块基于瑞士SWATCH GROUP旗下顶尖RF公司EM MICROELECTRONIC - MARIN SA的无线芯片EM9209来设计，除成本低、体积小、产品稳定等特点外，还有最大10dBm的发射功率，7mA的接收电流和-115dBm的接收灵敏度，经测试最大距离可到500m，远超同类型的2.4G无线模块。可以广泛应用在日常生活和活动中需要无线连接的场合,符合FCC和ETSI规范的参数要求，可以满足客户的认证需要。
RF9209严格使用无铅工艺生产和测试，符合 RoHS、Reach 的标准。
联系我们
分享产品：
规格书&附件下载
产品规格书：RF9209 低功耗高灵敏2.4G通信模块V2.4.pdf
性能参数
特点&应用

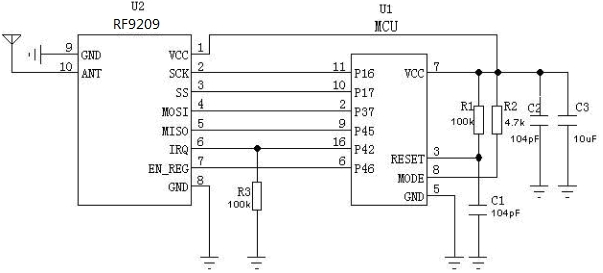

典型应用电路

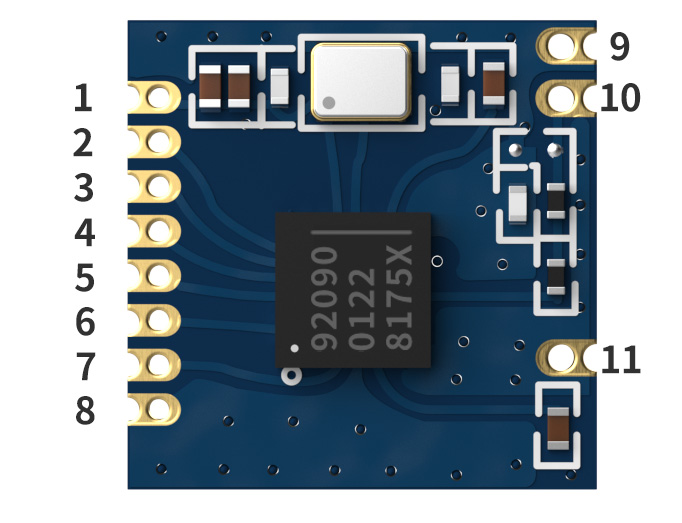

引脚定义

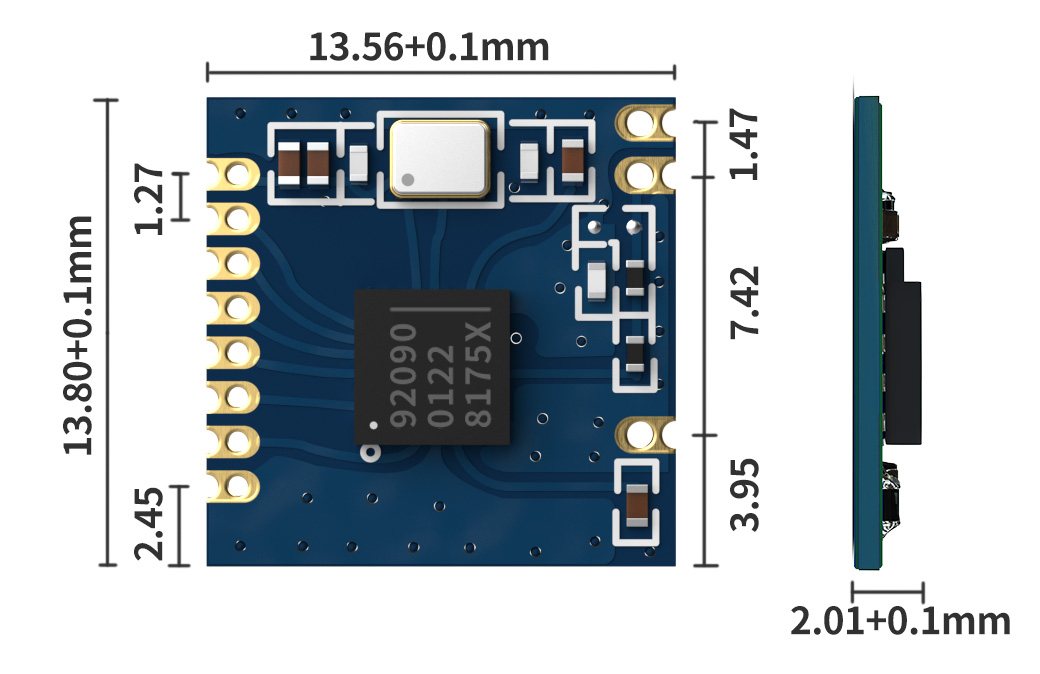

机械尺寸（单位：mm）
系列产品
| 参 数 | 最 小 | 典 型 | 最 大 | 单 位 | 条 件 |
| 运 行 条 件 | |||||
| 工作电压范围 | 1.9 | 3.3 | 3.6 | V | |
| 工作温度范围 | -40 | 85 | ℃ | ||
| 电 流 消 耗 | |||||
| 接收电流 | 7 | mA | |||
| 发射电流 | 36 | mA | @10dBm | ||
| 体眠电流 | <0.1 | uA | |||
| 射 频 参 数 | |||||
| 频率范围 | 2400 | 2483.5 | MHz | ||
| 调制速率 | 1.5 | 72 | Kbps | FSK | |
| 发射功率范围 | -20 | 10 | dBm | ||
| 接收灵敏度 | -115 | dBm | @data=1.2kbps | ||
产品特点
- 频率范围：2400-2483.5 MHz
- 灵敏度高达 -115dBm @1.5K
- 输出功率：-20~10 dBm
- 数据传输率：1.5-72 kbps
- FSK调制模式
- 1.9-3.6 V供电
- 低电能检测
- 超低耗关机模式 电流< 10nA
- 超低电流接收模式< 7 mA
- 发射电流：11 mA @-1dBm, 36 mA @+10dBm
- 工作温度范围：-40 ~ +85 °C
- 集成稳压器
- 跳频功能
应用领域
- 遥控器
- 工业控制
- 家庭自动化遥测
- 玩具控制
- 轮胎气压监测
- 健康监测
| 脚位编号 | 引脚定义 | I/O | 描述 |
| 1 | VCC | 接电源正极 | |
| 2 | SCK | I | SPI时钟输入，0～VCC数字输入 |
| 3 | SS | I | 串行接口选择输入引脚。0～VDD V数字输入。 |
| 4 | MOSI | I | 串行数据输入, 0～VCC数字输入 |
| 5 | MISO | O | 串行数据输入, 0～VCC数字输入 |
| 6 | IRQ | O | 外部中断输出，0～VCC数字输出，外接100K下拉电阻 |
| 7 | EN_REG | 主控芯片使能信号 | |
| 8 | GND | 接电源负极 | |
| 9 | GND | 接天线负极 | |
| 10 | ANT | 接50欧的同轴天线 | |
| 11 | GND | 接天线负极 |
| 型号 | 认证 | 输出功率 | 尺寸(mm) | 特性 | 规格书 |
|---|---|---|---|---|---|
| RF2401PRO | FCC/IC | 0dBm | 22.6*12.9*2.2 | 2.4GHz 工作温度：-40~+85℃ |
|
| RF2401F20 | CE/FCC/ IC/TELEC | 100mW/20dBm | 20*12.9*2.2 | 2.4GHz 工作温度：-40~+85℃ |
|
| RF2401F27 | 500mW/27dBm | 31.5*15.8*3 | 2.4GHz 工作温度：-40~+85℃ |
|
|
| RF9209 | 12.58mW/11dBm | 13.8*13.56 | 2.4GHz 低功耗高灵敏度无线模块 |
|
|
| LoRa1280 | 17.78mW/12.5dBm | 16*16*2.1 | LoRa 2.4G |
|
|
| LoRa1281 | 17.78mW/12.5dBm | 16*16*2.1 | LoRa 2.4G |
|
|
| LoRa1280-TCXO | FCC/CE | 17.78mW/12.5dBm | 16*16*2.1 | 0.5PPM工业级晶振 |
|
| LoRa1281-TCXO | FCC/CE | 17.78mW/12.5dBm | 16*16*2.1 | 0.5PPM工业级晶振 |
|
| LoRa1280-C1 | 17.78mW/12.5dBm | 14.5*20.5*2 | 0.5PPM工业级晶振 |
|
|
| LoRa1281-C1 | 17.78mW/12.5dBm | 14.5*20.5*2 | 0.5PPM工业级晶振 |
|
|
| LoRa128XF27 | FCC/CE | 500mW/27dBm | 31.5*15.8*3.2 | LoRa 2.4G |
|
| LoRa1280F27-TCXO | 500mW/27dBm | 31.5*15.8*3.2 | 0.5PPM工业级晶振 |
|
|
| BLE5101 | FCC/CE | 10dBm | 10.82*14.5 | 蓝牙5.1，主从切换 |
|
| BLE5201 | 6dBm | 10.82*14.5 | 蓝牙5.2，主从切换 |
|
|
| Beacon600 | 3dBm | 16.7*30 | 空中速率: 1Mbps |
|
