FCC & CE认证 蓝牙5.1协议 主从并存 低功耗蓝牙模块BLE5101

BLE5101是一款基于蓝牙5.1协议的蓝牙转串口收发模块,主从角色并存,体积小,功耗低,工作信号频段为2.4GHz。
BLE5101蓝牙模块由深圳市思为无线科技有限公司研发,模块支持主从角色并存,可同时连接主机与从机,并可灵活设置主从机连接数量,最大可支持20个连接。最大支持115200bps波特率的数据传输。模块使用AT指令来设置参数,操作简单易用。模块可广泛应用于智能穿戴、智能家居、汽车、照明、智能自动化数据采集、智能控制、无线传感、电子标签等场景。
低功耗蓝牙模块BLE5101严格使用无铅工艺生产和测试,符合 RoHS、Reach 的标准。
BLE5101蓝牙模块已经获得了FCC、CE认证,客户在做整机认证的时候可以引用我们的认证。从而极大地节省时间和降低费用。

联系我们

分享新闻:

规格书&附件下载

产品规格书:BLE5101 低功耗 蓝牙转串口模块 V1.2.pdf

认证报告:BLE5101_FCC certificate.rar

认证报告:BLE5101_CE certificate.rar

性能参数
特点&应用
典型应用电路
引脚定义
机械尺寸(单位:mm)
参数 最小 典型 最大 单位 条件
运行条件
工作电压范围 1.71 3.3 4.3 V
工作温度范围 -40   60
电流消耗
接收电流   7.1   mA
发射电流   7.4   mA
休眠电流   < 7.5   uA
空闲电流   < 6.58   mA 空闲状态:指无连接、模块不广播/扫描
射频参数
频率范围 2400   2483.5 MHz
发射功率 -16   10 dBm
接收灵敏度   -95   dBm

产品特点

  • 支持蓝牙BLE5.1协议
  • 支持主从角色并存,可同时连接多个主机与从机,最多20个连接
  • 支持配置、透传2种工作模式
  • 支持空中升级(OTA DFU)
  • 支持多种串口参数配置
  • 支持自动广播、扫描、连接
  • 支持手动连接与自动连接2种连接方式
  • MTU最大为247 bytes
  • 支持自定义的16位UUID,包括一个Service uuid、两个Characteristicuuid
  • 最大通讯距离150m(10dBm、1mbps)
  • 支持自定义修改本机mac地址
  • 支持mac地址绑定,最多绑定8个设备(不分主从)
  • 支持低功耗睡眠



应用领域

  • 无线抄表无线传感
  • 智能家居
  • 工业遥控、遥测
  • 智能楼宇、智能建筑
  • 自动化数据采集
  • 健康传感器
  • 智能穿戴设备
  • 智能机器人
  • 无线传感
  • 电子标签
  • 智能控制

建议应用电路图(使用大部分引脚功能):

低功耗蓝牙模块BLE5101的建议应用电路图

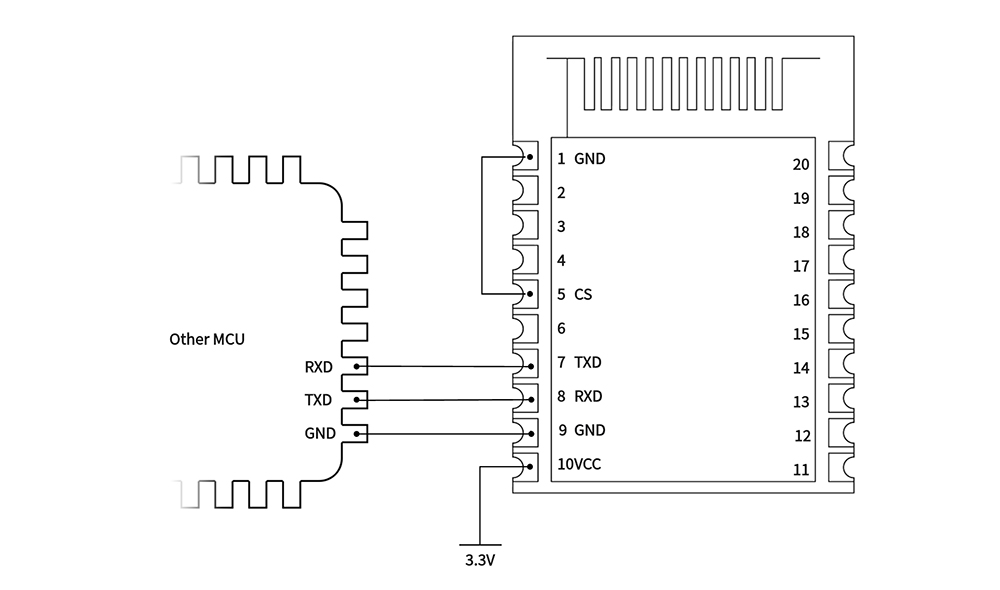

最小应用电路图(只使用串口功能):

低功耗蓝牙模块BLE5101的最小应用电路图

低功耗蓝牙模块BLE5101的引脚定义

脚位编号 引脚定义 I/O 引脚功能 描述
1,9 GND   GND 接电源地
2 NC     悬空脚
3 SWCLK I/O SWCLK/GPIO 接内部IO,用于烧录程序
4 SWDIO I/O SWDIO/GPIO 接内部IO,用于烧录程序
5 PA0 I/O CS 模块休眠脚CS(低电平工作,高电平休眠,默认高电平)
6 PA1 I/O SET 模块配置脚SET(正常通讯时高电平,拉低SET脚时进入配置模式,默认高电平)
7 PD5 I/O USART1_TX 模块串口数据发送脚TXD(电平电压最高3.3V)
8 PD4 I/O USART1_RX 模块串口数据接收脚RXD(电平电压最高3.3V)
10 VCC   VCC 接电源正极(1.71-4.3V)
11 PD7 I/O CS_DE 睡眠状态指示脚(休眠时为低电平,工作时为高电平)
12 RESET I/O RESET 模块复位脚,高电平复位,内有下拉电阻。
13 PD6 I/O MODE_DE 工作状态指示脚(高电平输出是广播状态,低电平输出是不广播状态)
14 PC5 I/O PC5 GPIO
15 PA3 I/O PA3 调试串口
16 PA2 I/O PA2 调试串口
17 PA7 I/O DISC 蓝牙连接使能脚,拉低断开蓝牙连接,默认高电平
18 PA6 I/O PA6 GPIO
19 PA4 I/O PA4 GPIO
20 PA5 I/O SET_DE 输出高电平为透传模式,输出低电平为AT配置模式

低功耗蓝牙模块BLE5101的机械尺寸
