LoRa1281:SX1281芯片 LoRa扩频 2.4GHz无线模块

此系列模块基于美国Semtech原厂的SX1281射频芯片而设计,它采用了LoRa的调制模式,很好地弥补了普通2.4GHz模块通讯距离近的缺点。全系使用了10ppm的工业级晶振,2.4GHz频段的高穿透性能配合LoRa模式,使模块有很高的接收灵敏度和环境抗干扰能力,广泛应用于远距离2.4GHz传输要求的场合。
2.4G无线模块LoRa1281系列严格使用无铅工艺生产和测试,符合RoHS、Reach的标准。

联系我们

分享产品:

规格书&附件下载

产品规格书:LoRa128X系列 CE FCC认证 2.4GHz 远距离LoRa扩频无线收发模块 V2.2.pdf

封装尺寸:Lora-C1 Lora1262 Lora1280-1281 RF4432X1 package 2018.rar

示例代码:Lora1280 lora1281 Demo code.rar

示例代码:Lora1280 Arduino_Demo V1.0.rar

其它附件:AN1200.29_Introduction_to_Ranging_SX1280_V1_0.pdf

其它附件:DS_SX1280-1_V2.2.pdf

性能参数
特点&应用
典型应用电路
引脚定义
机械尺寸(单位:mm)

★ 以下参数为用50欧姆的铜轴线连接仪器测试所得 @VCC=3.3V

参 数 最 小 典 型 最 大 单 位 条 件
运 行 条 件
工作电压范围 1.8 3.3 3.7 V
工作温度范围 -40   85
电 流 消 耗
接收电流   < 10   mA @LoRa1281
发射电流   26 30 mA @VCC=3.3V,12.5dBm @LoRa1281
体眠电流   < 1   uA
射 频 参 数
频率范围 2400   2500 MHz
调制速率 0.476   202 Kbps @LoRa
260   1300 Kbps @FLRC
125   2000 Kbps @FSK
发射功率范围 -18   12.5 dBm @VCC=3.3V
接收灵敏度   -132   dBm LoRa@0.476Kbps

产品特点

  • 工作频率范围:2400-2500MHz
  • LoRa FLRC FSK调制
  • 数据传输率:0.476-202 Kbps@LoRa
  • 最大输出功率:5dBm
  • 灵敏度:-132dBm@LoRa
  • 高精度晶振(5ppm TCXO/10ppm)
  • 数据包通讯模式(收发FiFo256字节)
  • 工作电压范围:1.8-3.7 V
  • 工作温度范围:-40~+85°C



应用领域

  • 无线遥控器
  • 智能家居
  • 玩具控制
  • 轮胎气压监测
  • 健康监测
  • 标签读写器



2.4G无线模块LoRa1281的典型应用电路

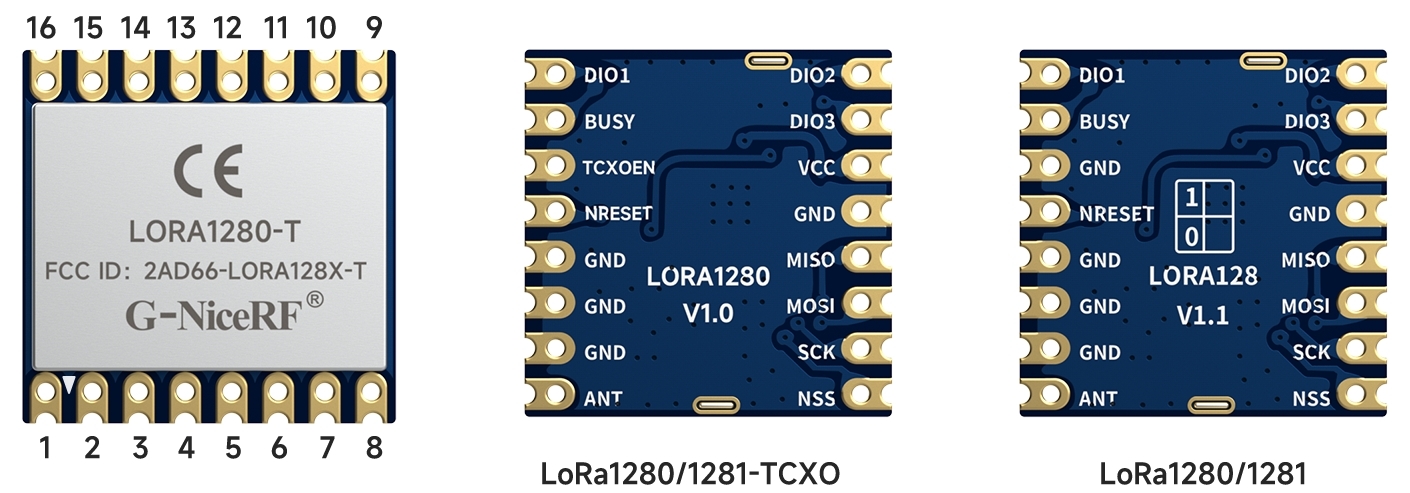

引脚定义



脚位编号 引脚定义 描  述
1 DIO2 直连芯片脚,可配置的通用IO(功能详见芯片SX1280/1281规格书)
2 DIO3 直连芯片脚,可配置的通用IO(功能详见芯片SX1280/1281规格书)
3 VCC 接电源正极(1.8-3.7V)
4 GND 接电源负极
5 MISO SPI数据输出脚
6 MOSI SPI数据输入脚
7 SCK SPI时钟输入脚
8 NSS 模块片选引脚
9 ANT 接50欧的同轴天线
10,11,12 GND 接电源负极
13 NRESET 芯片复位触发脚,低电平有效
14 GND 接电源负极
15 BUSY 状态指示脚(详见SX1280/1281规格书)
16 DIO1 直连芯片脚,可配置的通用IO(功能详见芯片SX1280/1281规格书)

2.4G无线模块LoRa1281的机械尺寸
