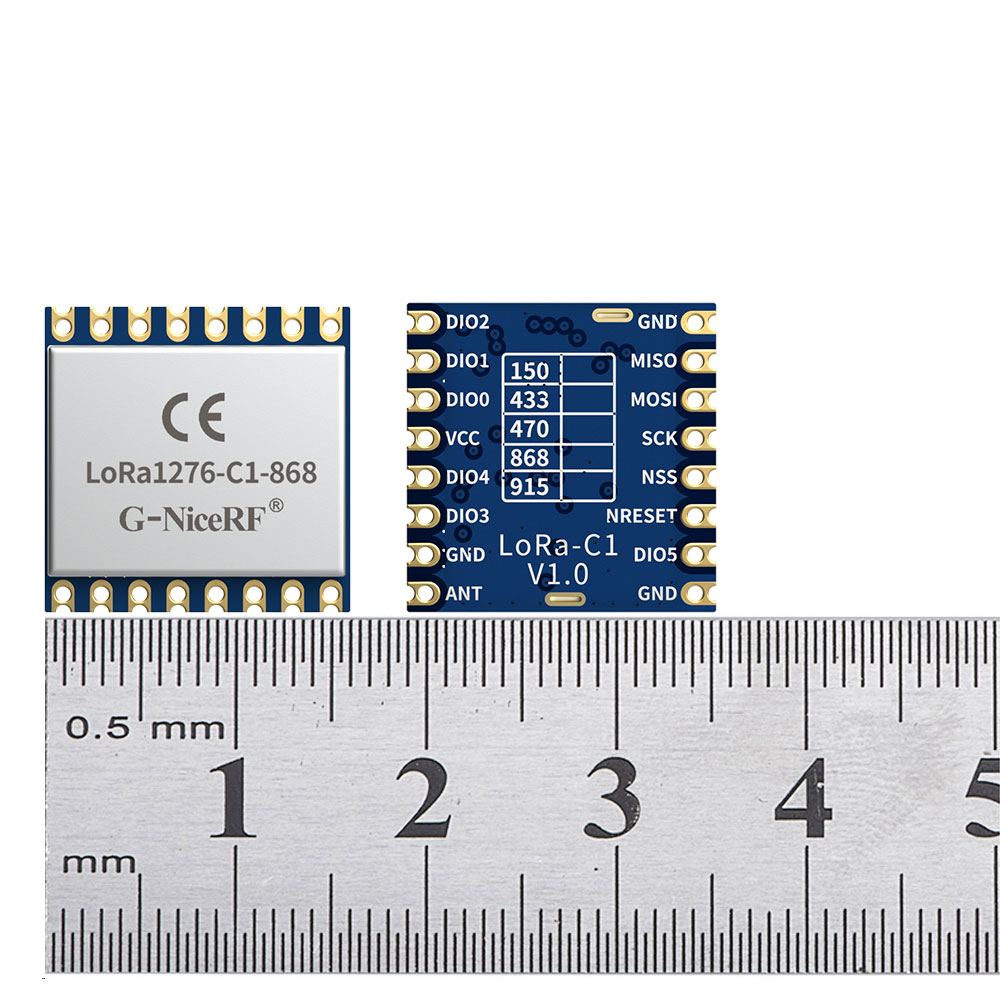

LoRa1276-C1:CE-RED认证 SX1276芯片 868MHz LoRa模块
LoRa1276-C1 LoRa模块采用 Semtech 公司的 SX1276 器件,该器件采用了 LoRa 扩频调制跳频技术,其通信距离,接收灵敏度都远超现在的 FSK、GFSK 调制,且多个传输的信号占用同一个信道而不受影响,具有超强的抗干扰性。此模块天线开关由芯片内部集成控制,小巧的体积搭配 100mW 的输出功率,在无线抄表,远程工控等行业得以广泛地应用。
LoRa1276-C1系列模块严格使用无铅工艺生产和测试,符合 RoHS、Reach 的标准。
LoRa1276-C1-868已经获得了CE 认证,客户在做整机认证的时候可以引用我们的认证。从而极大地节省时间和降低费用。
联系我们
规格书&附件下载
产品规格书:LoRa127X-C1 100mW LoRa无线收发模块 V3.0.pdf
示例代码:Lora1278 Lora1276 demo.rar
认证报告:lora1276-C1-868 CE 报告.zip
其它附件:sx1276_77_78_79.pdf
其它附件:LoRa series configuration tool.rar
产品简介
性能参数
特点&应用
典型应用电路
引脚定义
机械尺寸(单位:mm)
参 数 | 最 小 | 典 型 | 最 大 | 单 位 | 条 件 |
运 行 条 件 | |||||
工作电压范围 | 1.8 | 3.3 | 3.7 | V | |
工作温度范围 | -40 | 85 | ℃ | ||
电 流 消 耗 | |||||
接收电流 | 10.8 | mA | |||
发射电流 | 120 | mA | @20dBm | ||
休眠电流 | 1 | uA | |||
射 频 参 数 | |||||
频率范围 | 403 | 433 | 463 | MHz | @433MHz |
470 | 490 | 510 | MHz | @490MHz | |
800 | 868 | 900 | MHz | @868MHz | |
900 | 915 | 1000 | MHz | @915MHz | |
调制速率 | 1.2 | 300 | Kbps | FSK | |
0.018 | 37.5 | Kbps | LoRa | ||
发射功率范围 | -1 | 20 | dBm | ||
接收灵敏度 | -123 | dBm | @FSK data=1.2kbps, Fdev=10KHz | ||
-139 | dBm | @LoRa BW=125KHz_SF = 12_CR=4/5 |
产品特点
- 频率范围:868 MHz(可定制 137-1020 MHz)
- 灵敏度:-139dBm @LoRa
- 最大输出功率:20 dBm
- 低接收电流:10.8 mA
- 休眠电流< 1.5uA
- 数据传输率:1.2-300 Kbps @FSK 0.018-37.5 Kbps @LoRa
- LoRa、(G)FSK 调制模式
- 内置天线静电保护
- 127 分贝动态范围 RSSI
- 256 个字节 FiFo 与 CRC 跳频功能
- 内置温度传感器
- 信号无阻塞
- 工作温度范围:-40 ~ +85 °C
应用领域
- 远程抄表
- 工业控制
- 家庭自动化遥测
- 玩具控制
- 传感器网络
- 轮胎气压监测
- 健康监测
- 无线 PC 外围设备

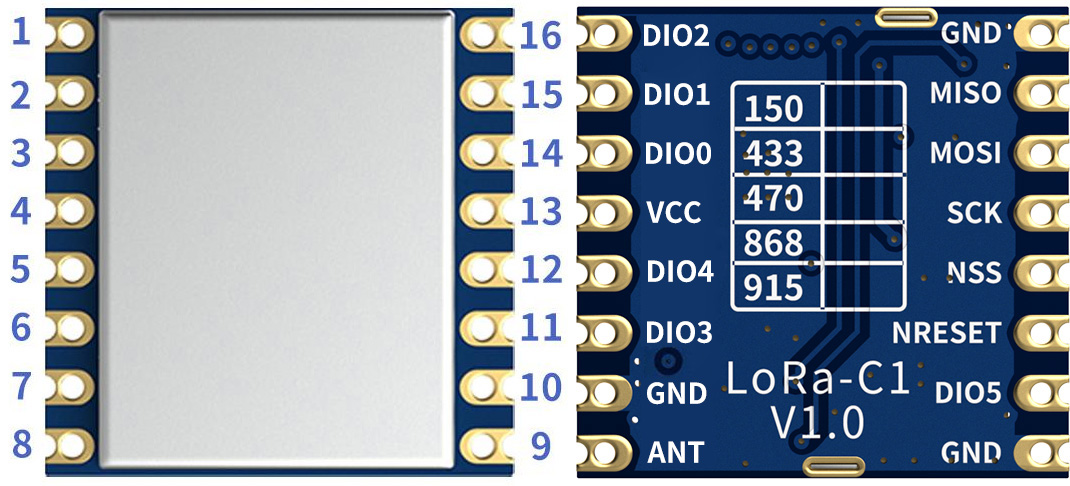

脚位编号 | 引脚定义 | 描 述 |
1 | GND | 接电源地 |
2 | MISO | SPI数据输出 |
3 | MOSI | SPI数据输入 |
4 | SCK | SPI时钟输入 |
5 | NSS | SPI片选输入 |
6 | NRESET | 复位触发输入 |
7 | DIO5 | 数字I/O,可自定义 |
8 | GND | 接电源地 |
9 | ANT | 接50欧的同轴天线 |
10 | GND | 接电源地 |
11 | DIO3 | 数字I/O,可自定义 |
12 | DIO4 | 数字I/O,可自定义 |
13 | VCC | 电源正输入(默认3.3V) |
14 | DIO0 | 数字I/O,可自定义 |
15 | DIO1 | 数字I/O,可自定义 |
16 | DIO2 | 数字I/O,可自定义 |
