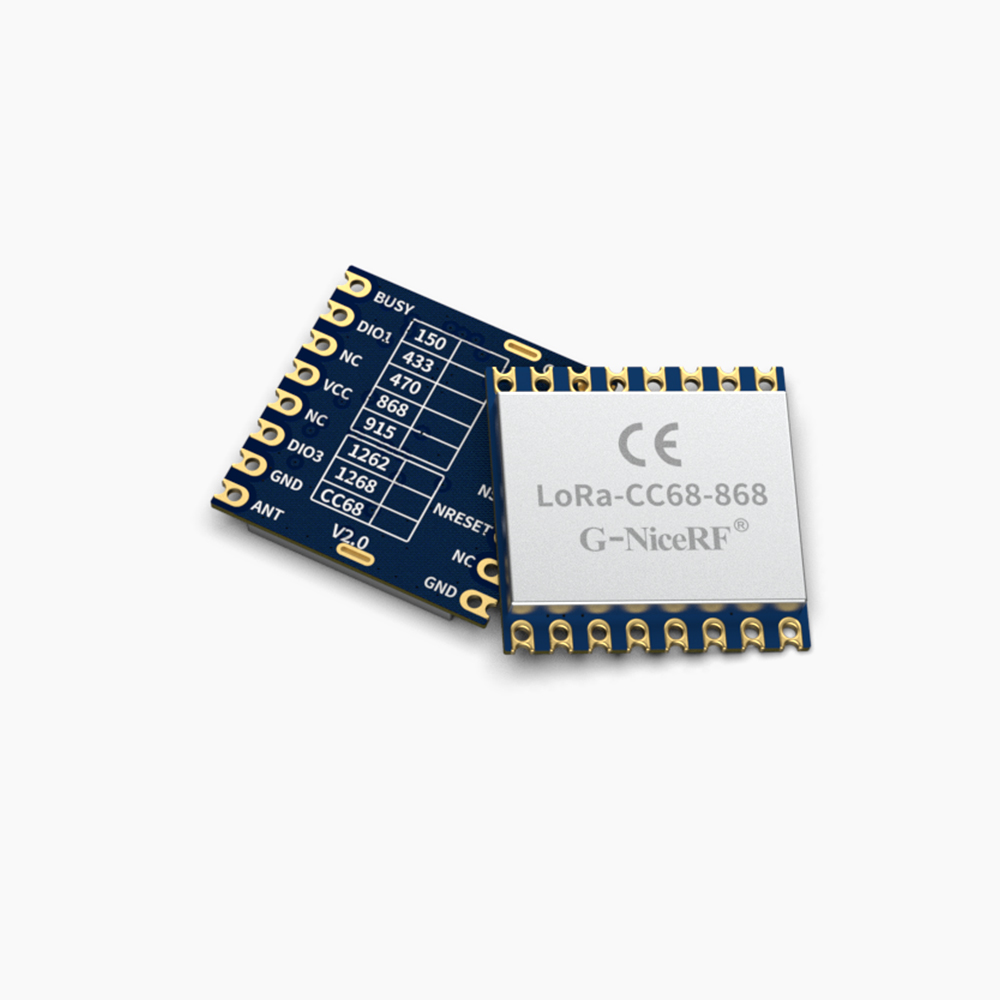

LLCC68 LoRa无线模块LoRa-CC68

LoRa-CC68-868:CE-RED认证 LLCC68芯片 160mW LoRa无线模块

LoRa-CC68 LoRa无线模块采用了Semtech公司的LLCC68芯片来设计,结合高精度晶振,超低接收电流和休眠电流,-129dBm的灵敏度。内置64KHz 晶振,在低功耗的情况下可以定时唤醒单片机。此模块天线开关由芯片内部集成控制,节约了外部MCU的资源。小巧的体积搭配22dBm(160mW)的输出功率,在物联网和电池供电的应用场景有极大的优势。
LoRa模块LoRa-CC68严格使用无铅工艺生产和测试,符合RoHS、Reach的标准。
LoRa-CC68-868和LoRa-CC68-868-TCXO都已获得CE 认证,LoRa-CC68-915和LoRa-CC68-915-TCXO也获得了FCC认证,客户在做整机认证的时候可以引用我们的认证,从而极大地节省时间和降低费用。

联系我们

分享产品:

规格书&附件下载

产品规格书:LoRaCC68系列 超低功耗 160mw LoRa无线收发模块V2.1.pdf

封装尺寸:LoRa-CC68 package.rar

示例代码:LLCC68_Arduino_Demo.rar

示例代码:LLCC68_demo v1.0.0.rar

认证报告:LoRa-CC68-868 CE RED EMC(NB).rar

认证报告:LoRa-CC68-868-TCXO CE RED EMC(NB).rar

认证报告:LoRa-CC68-915 FCC ID.rar

认证报告:LoRa-CC68-915-TCXO FCC ID.rar

认证报告:LoRa前端系列ROHS 报告 S22101902701001.pdf

性能参数
特点&应用
典型应用电路
引脚定义

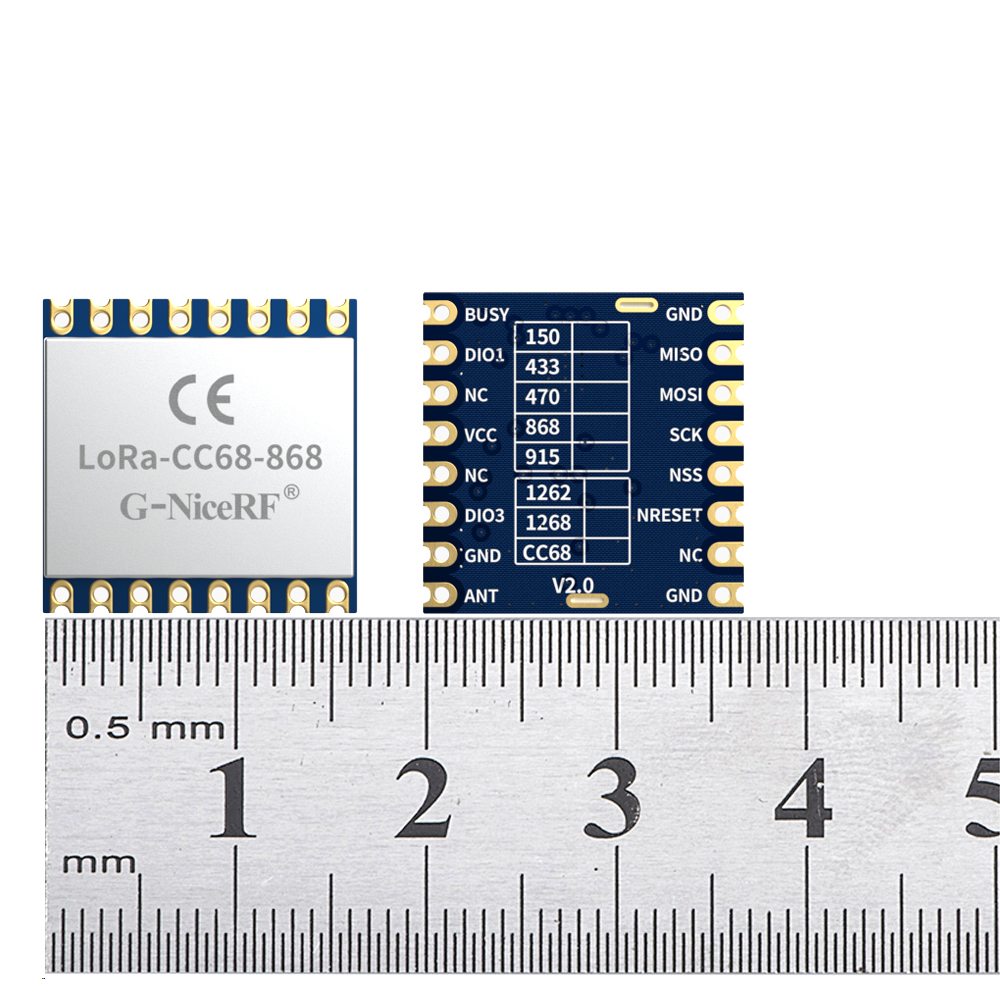

机械尺寸(单位:mm)

★注:我司默认出货是普通晶振版本,如客户需要,亦可定制TCXO晶振版本。

参 数 最 小 典 型 最 大 单 位 条 件
运 行 条 件
工作电压范围 1.8 3.3 3.7 V
工作温度范围 -40 25 85
电 流 消 耗
接收电流   < 5   mA @无源晶振
发射电流   < 110   mA @433MHz @490MHz
  < 130   mA @868MHz@915MHz
休眠电流   1.9   uA OFF mode (SLEEP mode with cold start) All blocks off
  2.3   uA SLEEP mode (SLEEP mode with warm start) Configuration retained
  2.9   uA SLEEP mode (SLEEP mode with warm start) Configuration retained + RC64k
  0.56   mA STDBY_RC mode , RC13M, XOSC OFF
  2.35   mA STDBY_XOSC mode , XOSC ON
射 频 参 数
频率范围 400 433 450 MHz @433MHz
470 490 510 MHz @490MHz
850 868 890 MHz @868MHz
900 915 940 MHz @915MHz
发射功率范围 -15 22   dBm
接收灵敏度   -129   dBm @LoRa BW=250KHz_SF = 10_CR=4/5

产品特点

  • 频率范围:433/490/868/915 MHz(可定制 150-960 MHz)
  • 灵敏度:-129dBm @LoRa
  • 最大输出功率:22 dBm(160mW)
  • 工业级高精度晶振
  • LoRa、(G)FSK 调制模式
  • 数据传输率:0.6-300 Kbps @FSK    1.76-62.5 Kbps @LoRa
  • 255个字节FiFo

应用领域

  • 工业抄表
  • 停车场传感器管理
  • 工业自动化
  • 农业传感器
  • 智慧城市
  • 仓库管理
  • 路灯
  • 物流管理
  • 环境传感器
  • 健康产品
  • 安防产品
  • 遥控控制

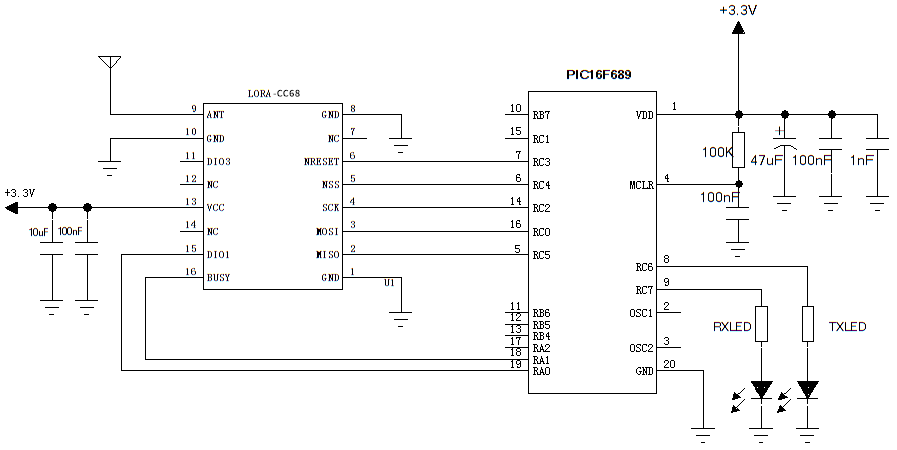

LLCC68 LoRa无线模块LoRa-CC68的典型应用电路

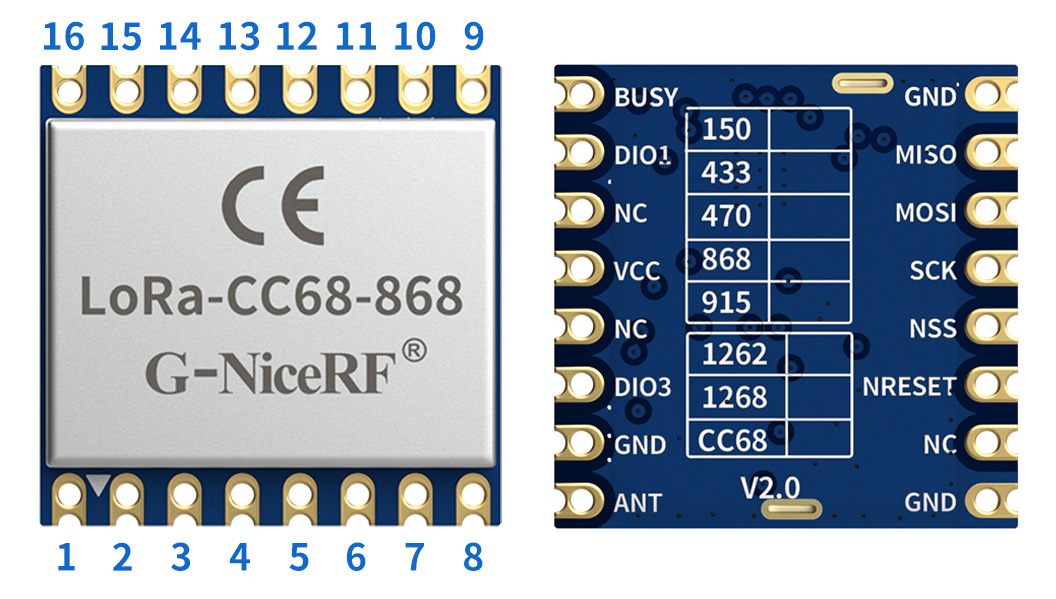

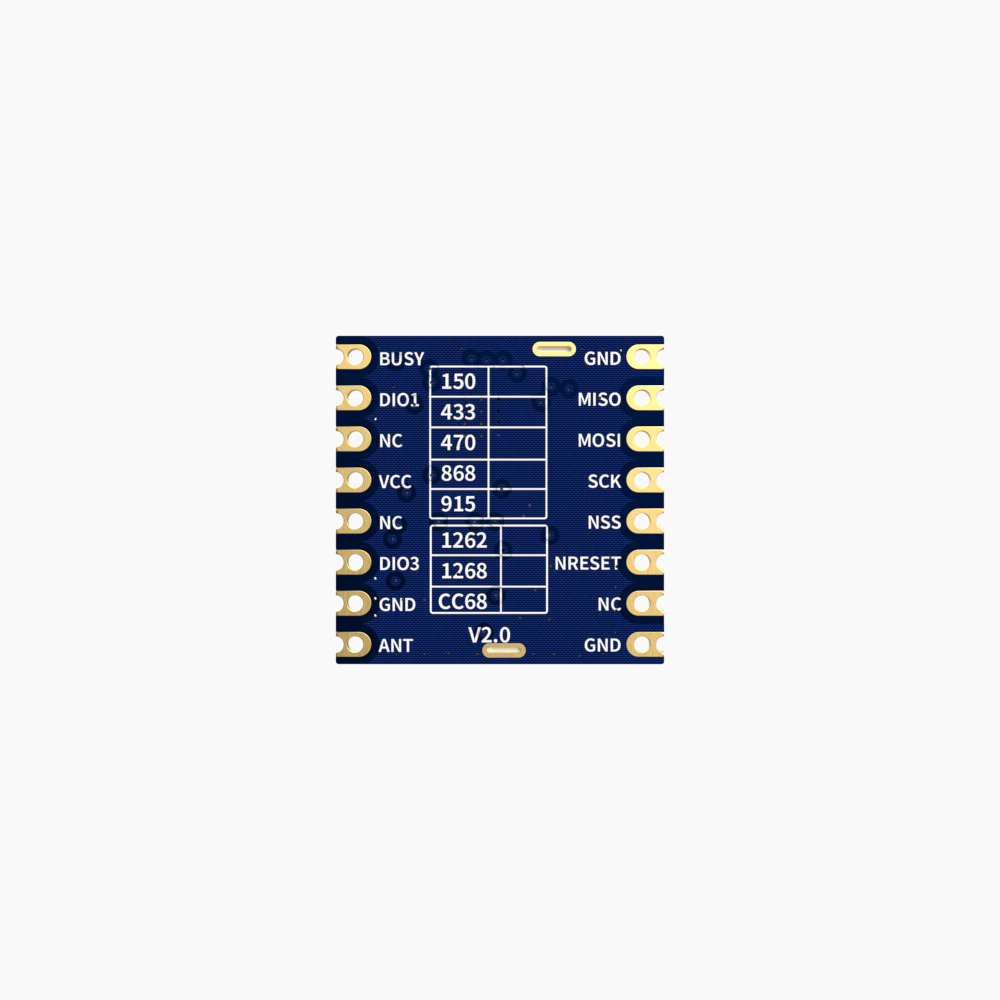

LLCC68 LoRa无线模块LoRa-CC68的引脚



脚位编号 引脚定义 描 述
1 GND 接电源地
2 MISO SPI数据输出
3 MOSI SPI数据输入
4 SCK SPI时钟输入
5 NSS SPI片选输入
6 NRESET 复位触发输入
7、12、14 NC 空脚
8 GND 接电源地
9 ANT 接50欧的同轴天线
10 GND 接电源地
11 DIO3 可自定义为中断信号指示,详情查看芯片资料 (注:TCXO版本模块则作为TCXO控制脚)
13 VCC 电源正输入(默认3.3V)
15 DIO1 可自定义为中断信号指示,详情查看芯片资料
16 BUSY 用于状态指示,详情查看芯片资料

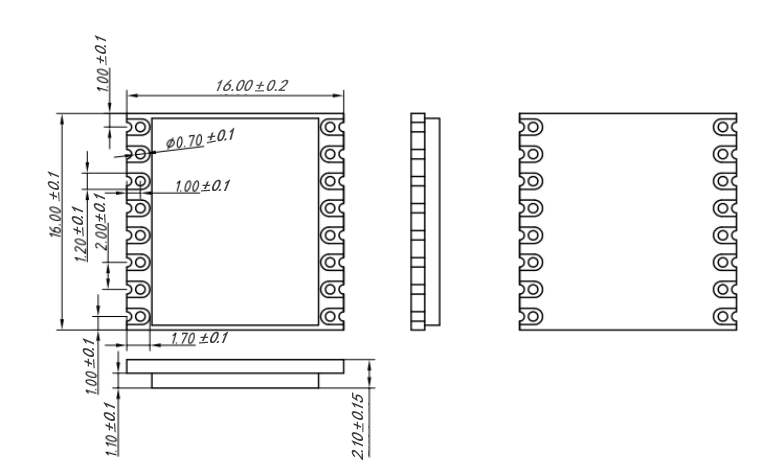

LLCC68 LoRa无线模块LoRa-CC68的机械尺寸

相关产品推荐
LLCC68 LoRa无线收发模块LoRa-CC68-X1

LoRa-CC68-X1:LoRa无线收发模块 迷你体积、低成本 LLCC68芯片

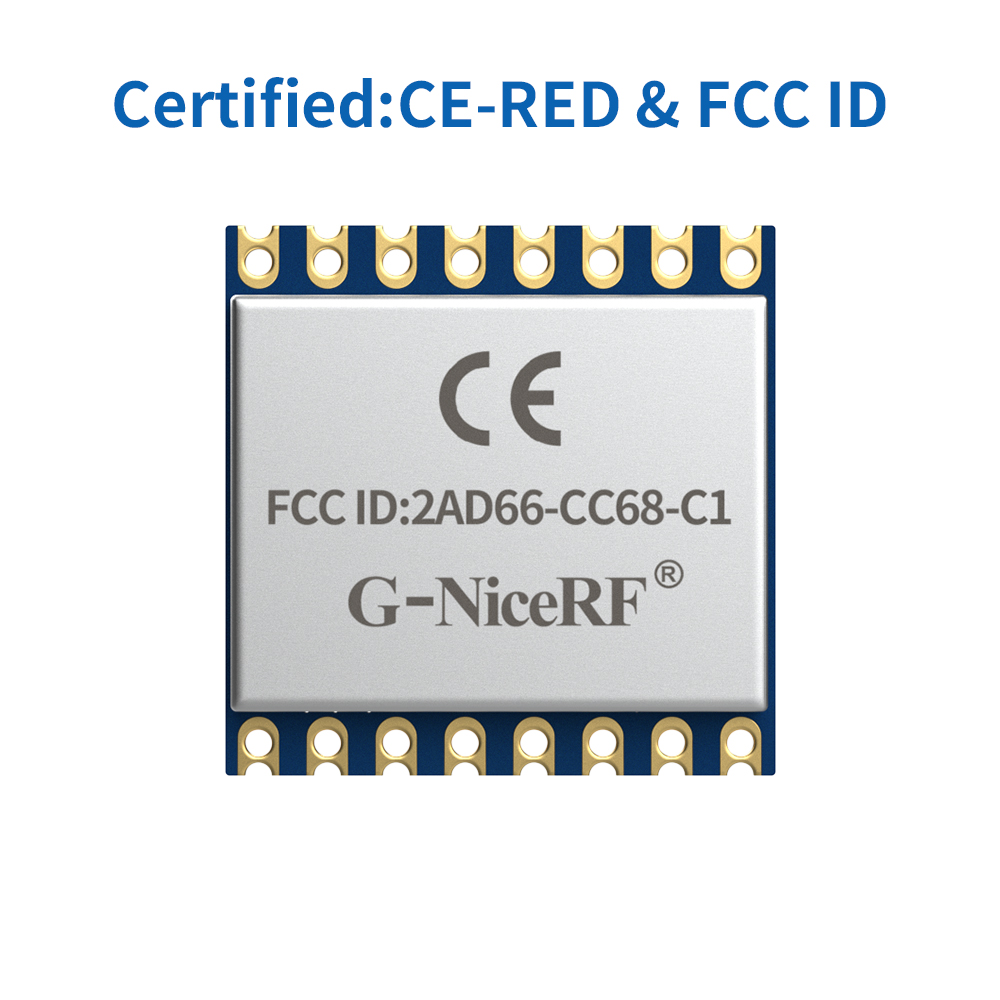

CC68-C1-868/915:FCC ID & CE-RED认证 LLCC68芯片 低成本 LoRa模块
