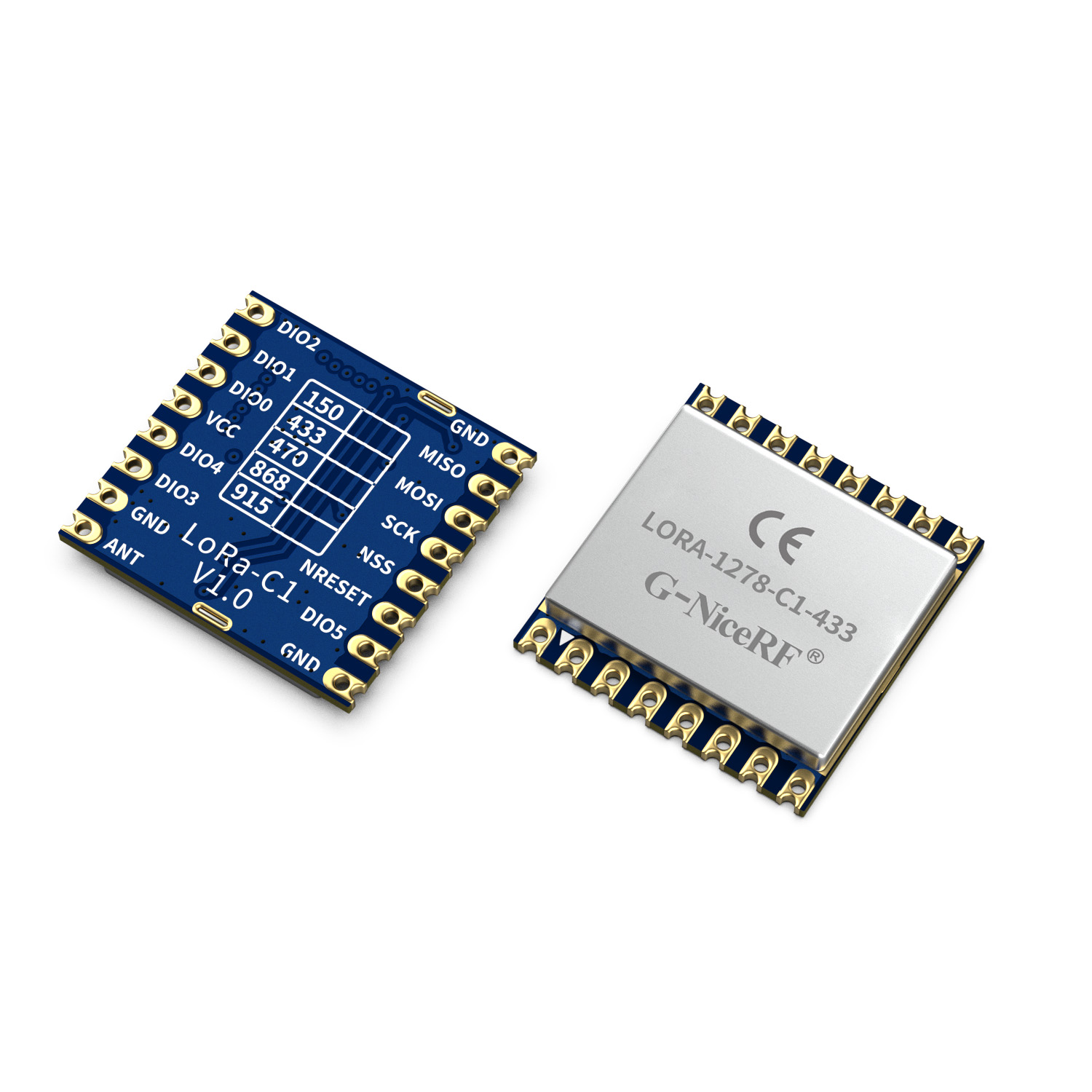

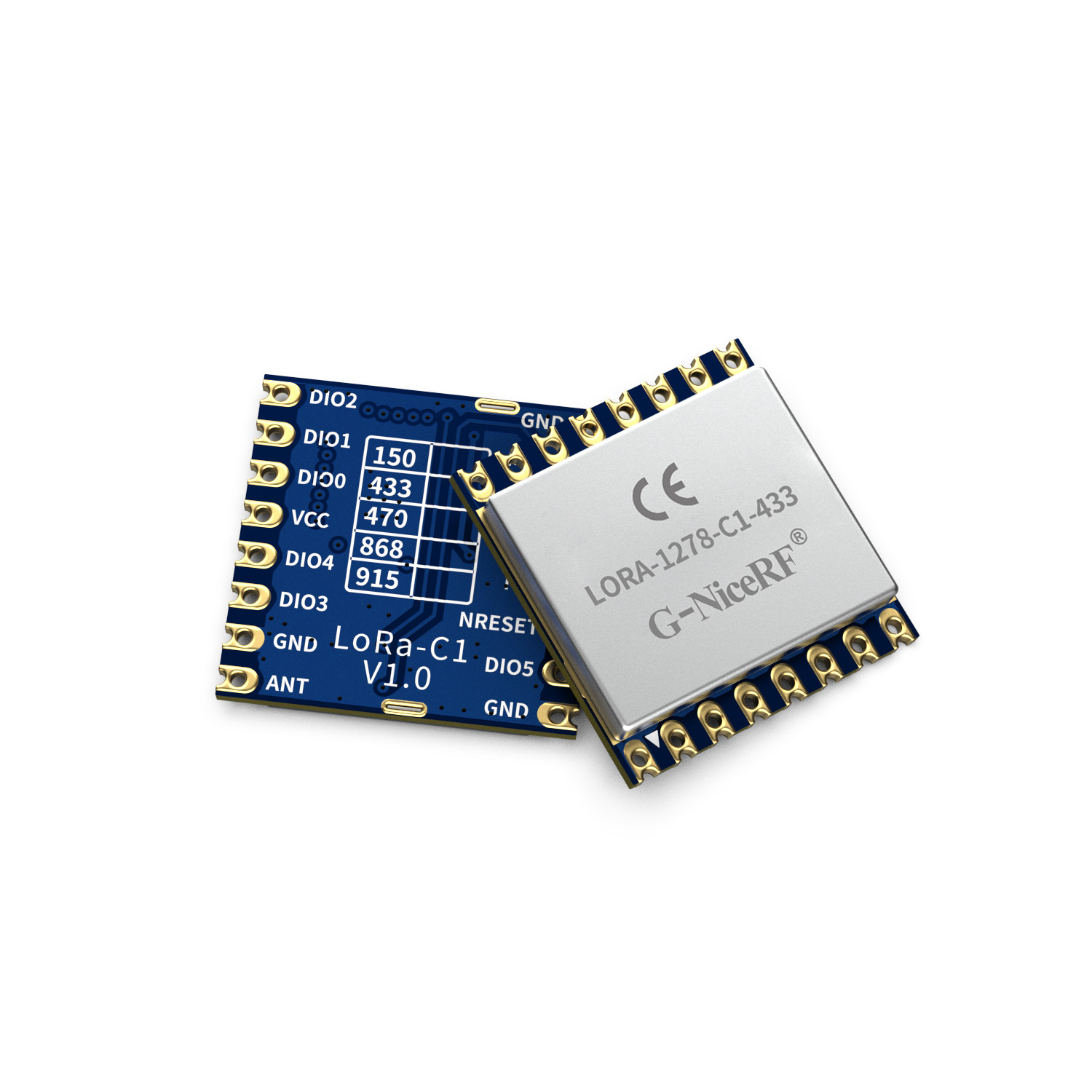

SX1278芯片 100mW LoRa无线通信模块 433/490MHz LoRa1278-C1

LoRa1278-C1 LoRa无线通信模块采用Semtech公司的SX1278器件,该器件采用了LoRa扩频调制跳频技术,其通信距离,接收灵敏度都远超现在的FSK、GFSK调制,且多个传输的信号占用同一个信道而不受影响,具有超强的抗干扰性。此模块天线开关由芯片内部集成控制,小巧的体积搭配100mW的输出功率,在无线抄表,远程工控等行业得以广泛地应用。
LoRa1278-C1系列模块严格使用无铅工艺生产和测试,符合RoHS、Reach的标准。

联系我们

分享产品:

规格书&附件下载

产品规格书:LoRa127X-C1 100mW LoRa无线收发模块 V3.0.pdf

封装尺寸:Lora1278-C1 package 2018.rar

示例代码:Lora1278 -C1 demo_ch.rar

其它附件:Arduino-lora.pdf

其它附件:sx1276_77_78_79.pdf

其它附件:参数配置软件.zip

性能参数
特点&应用
典型应用电路
引脚定义
机械尺寸(单位:mm)
参 数 最 小 典 型 最 大 单 位 条 件
运 行 条 件
工作电压范围 1.8 3.3 3.7 V
工作温度范围 -40   85
电 流 消 耗
接收电流   10.8   mA
发射电流   120   mA @20dBm
休眠电流   1   uA
射 频 参 数
频率范围 403 433 463 MHz @433MHz
470 490 510 MHz @490MHz
调制速率 1.2   300 Kbps FSK
0.018   37.5 Kbps LoRa
发射功率范围 -1   20 dBm
接收灵敏度   -123   dBm @FSK data=1.2Kbps, Fdev=10KHz
  -139   dBm @LoRa BW=125KHz_SF = 12_CR=4/5

产品特点

  • 频率范围:433/490 MHz(可定制137-1020 MHz)
  • 灵敏度:-139dBm@LoRa
  • 最大输出功率:20 dBm
  • 低接收电流:10.3 mA
  • 休眠电流< 1.5uA
  • 数据传输率:1.2-300 Kbps @FSK  0.018-37.5 Kbps @LoRa
  • Lora、(G)FSK调制模式
  • 内置天线静电保护
  • 127分贝动态范围RSSI
  • 256个字节FiFo与CRC跳频功能
  • 内置温度传感器和低电量指示灯
  • 信号无阻塞
  • 工作温度范围:-40~ +85 °C



应用领域

  • 远程抄表
  • 工业控制
  • 家庭自动化遥测
  • 玩具控制
  • 传感器网络
  • 轮胎气压监测
  • 健康监测
  • 无线PC外围设备



SX1278 LoRa无线通信模块LoRa1278-C1的典型应用电路

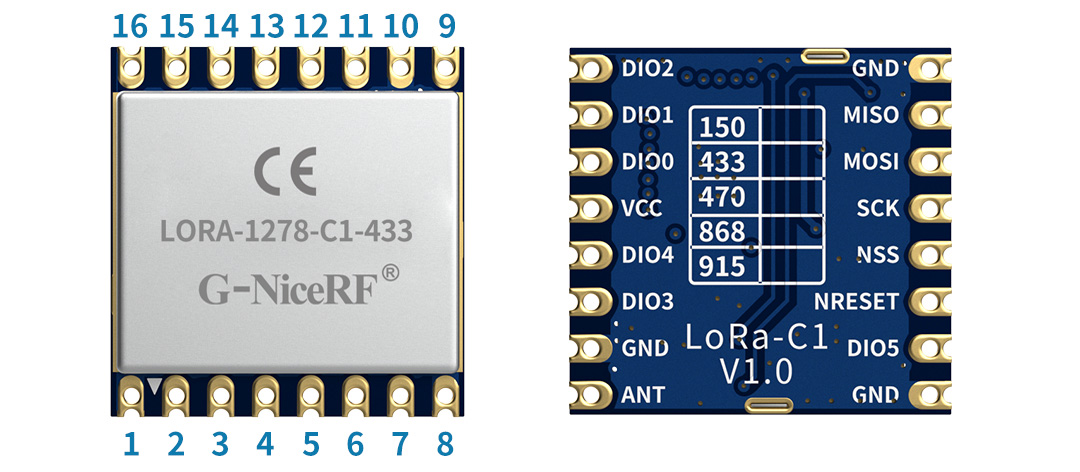

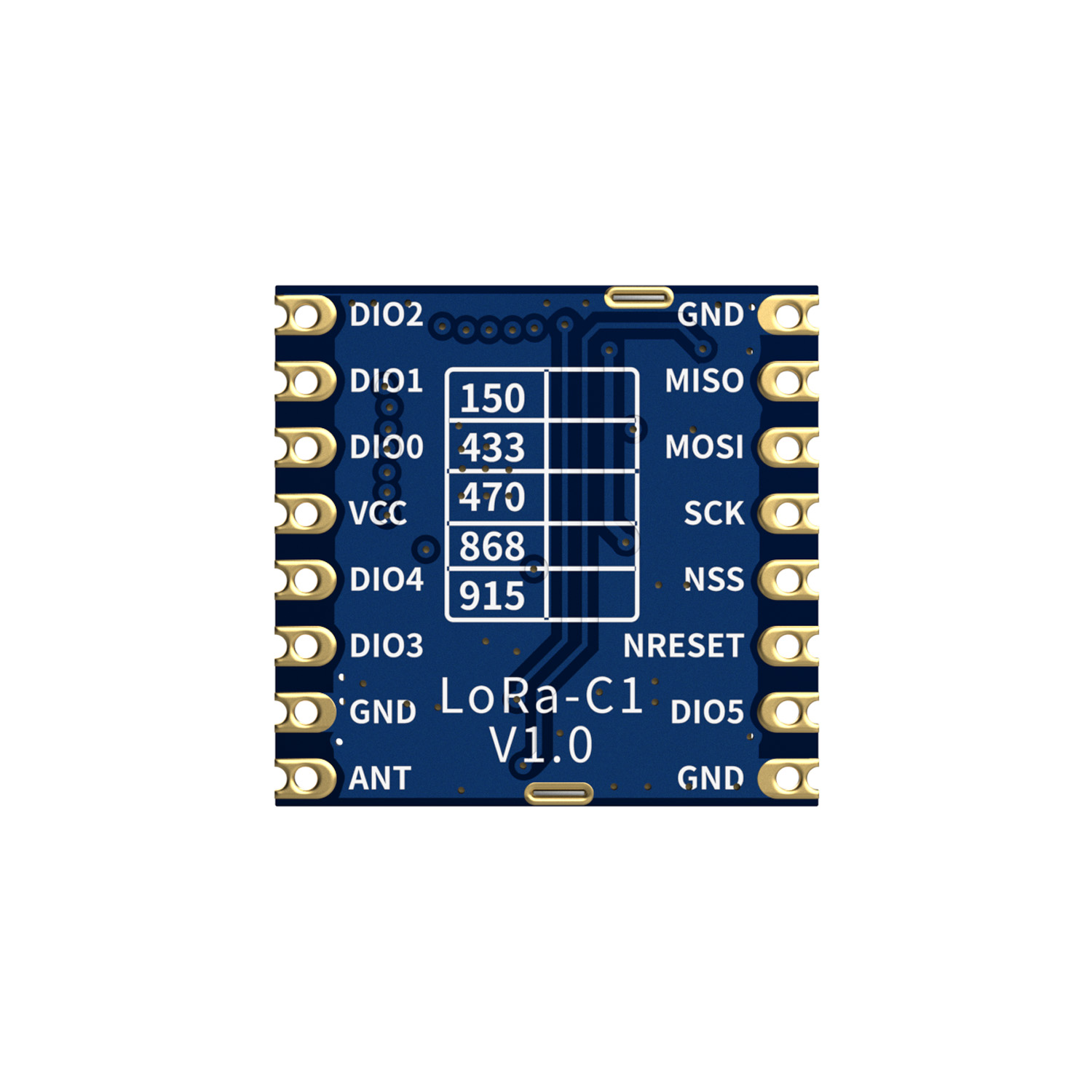

引脚图

脚位编号 引脚定义 描  述
1 GND 接电源地
2 MISO SPI数据输出
3 MOSI SPI数据输入
4 SCK SPI时钟输入
5 NSS SPI片选输入
6 NRESET 复位触发输入
7 DIO5  数字I/O,可自定义
8 GND 接电源地
9 ANT 接50欧的同轴天线
10 GND 接电源地
11 DIO3  数字I/O,可自定义
12 DIO4  数字I/O,可自定义
13 VCC  电源正输入(默认3.3V)
14 DIO0  数字I/O,可自定义
15 DIO1  数字I/O,可自定义
16 DIO2  数字I/O,可自定义

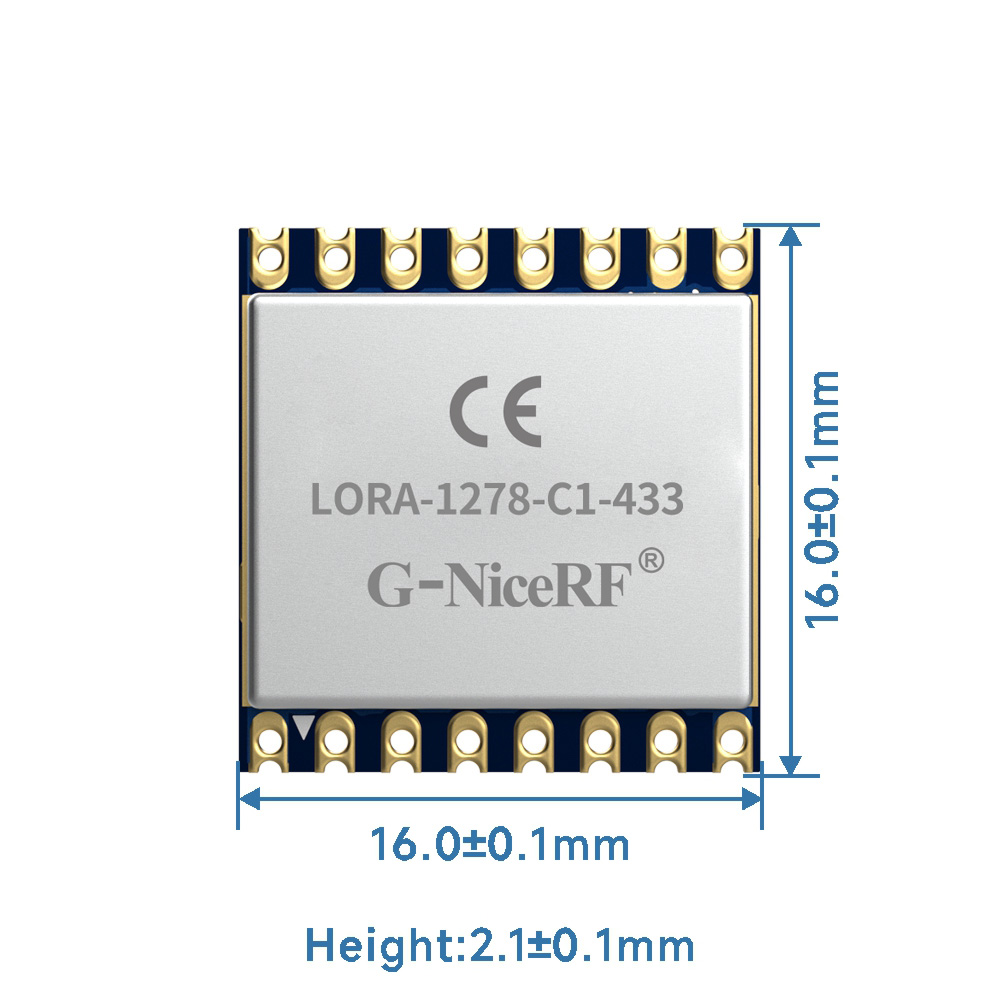

SX1278 LoRa无线通信模块LoRa1278-C1的机械尺寸
