无线模块的最佳搭档：天线全面选型指南

在无线通信领域，无线模块天线的选择至关重要。它不仅影响信号的覆盖范围和传输质量，还直接关系到系统的整体性能。在众多无线模块中，找到合适的天线可以最大化其潜力，确保稳定和高效的数据传输。

在设计适用于射频系统的无线收发设备时，天线的设计与选择是一个至关重要的组成部分。优质的天线系统能够确保通信距离达到最佳水平。通常，同类天线的尺寸与射频信号的波长成正比，信号强度越高，所需的天线数量也会增加。

根据安装位置，天线可分为内置天线和外置天线。内置天线指的是安装在设备内部的天线，而外置天线则是安装在设备外部的。

在空间受限或频段较多的情况下，天线设计会变得更加复杂。外置天线通常是标准产品，用户只需选择所需频段的天线即可，无需进行额外调试，使用起来方便快捷。

天线按安装位置：内置天线 vs 外置天线

1. 外置天线

• 安装在设备外壳外部，标准件、免调试、即插即用
• 优点：增益高、受环境干扰小、通信距离更远
• 缺点：占用空间，可能影响外观
• 适合：远距离通信、工业设备、网关、户外终端

2. 内置天线

• 安装在设备内部，美观、一体化、节省空间
• 优点：外观整洁、适合小型 IoT 产品
• 缺点：易受壳体 / 电池 / PCB 干扰，通常需要匹配调试
• 适合：小巧便携设备、蓝牙 / Wi-Fi/LoRa 小型模组

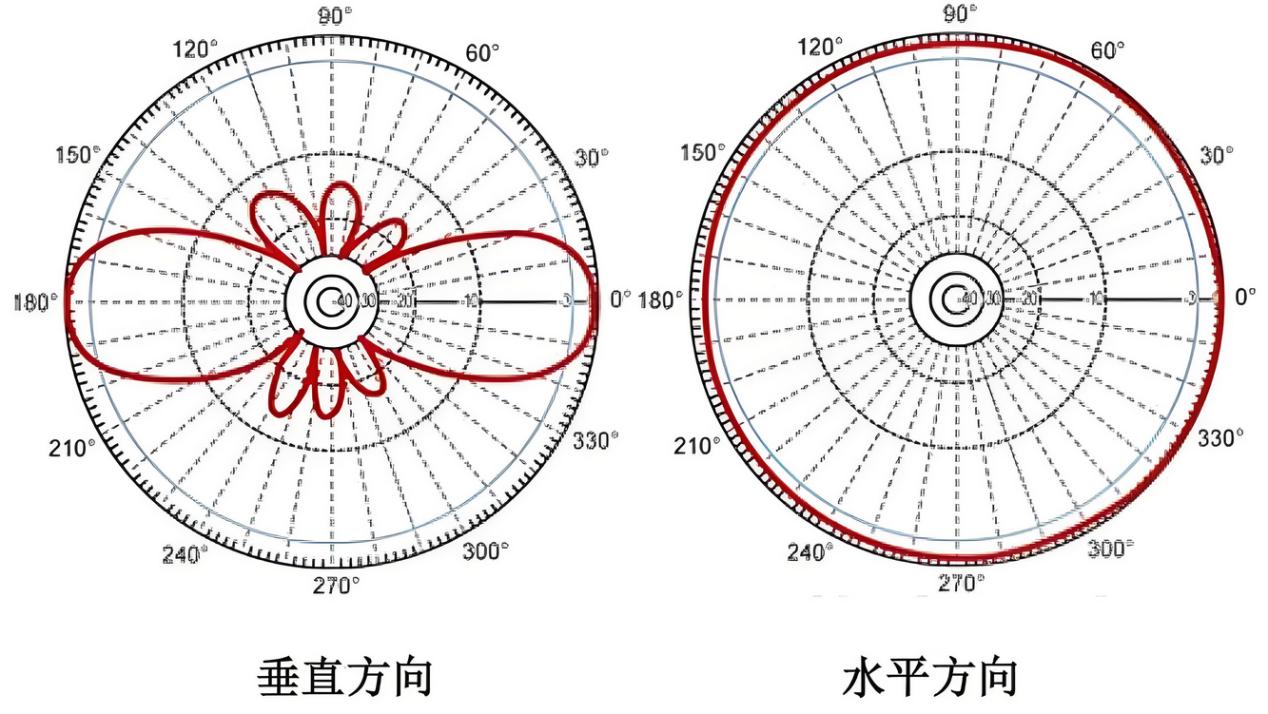

天线按辐射方向：全向天线 vs 定向天线

1. 全向天线

• 水平方向 360° 均匀覆盖信号
• 优点：覆盖广、不用对准方向、部署简单
• 典型：胶棒天线、吸盘天线、弹簧天线
• 场景：室内覆盖、多点通信、移动节点、普通 IoT 设备

2. 定向天线

• 能量集中在某一方向，距离更远、抗干扰更强
• 优点：增益高、穿透力强、远距离稳定
• 典型：平板天线、八木天线、玻璃钢定向天线
• 场景：点对点远距离、塔吊、水库监测、野外网关

三、常见天线类型与适用场景

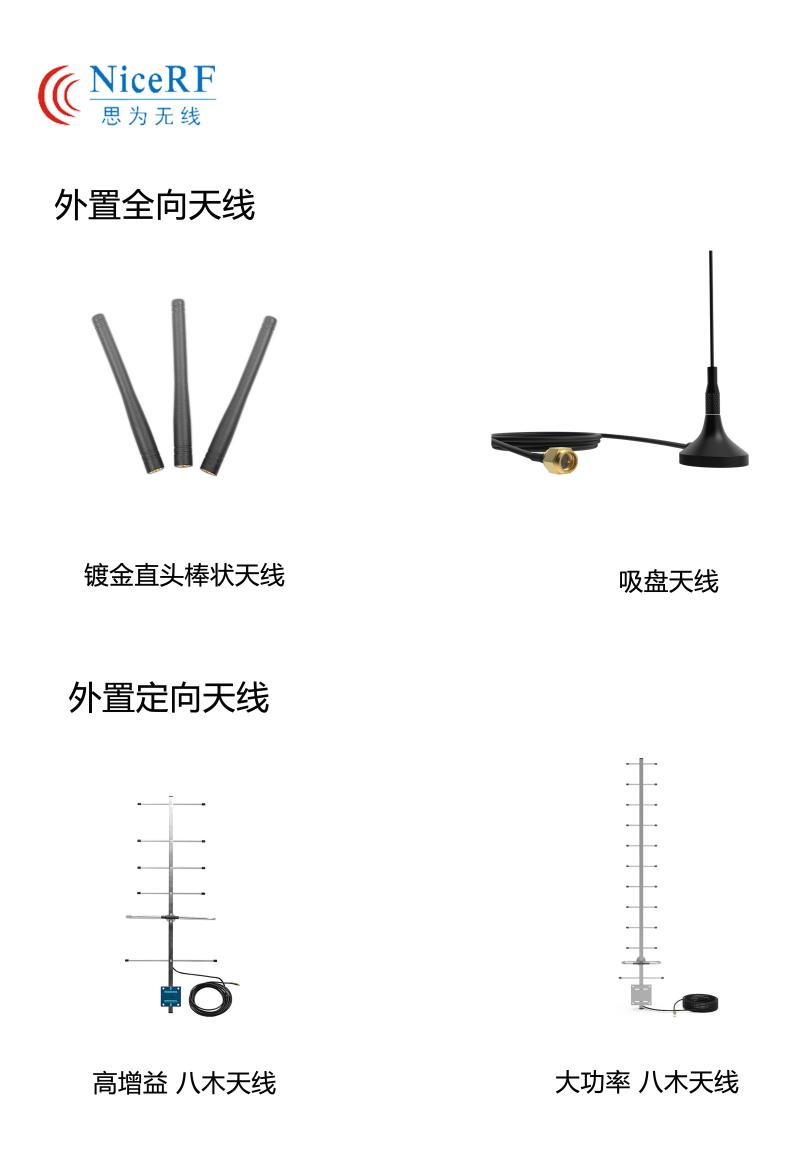

外置天线常用款

• 胶棒天线：成本低、增益适中、通用款
• 吸盘天线：增益高、固定稳、车载 / 工业常用
• 铜棒吸盘天线：效率高、带宽宽、信号更稳
• 玻璃钢天线：耐高低温、抗老化、户外远距离专用
• 平板 / 八木天线：高增益、强定向、超远距离点对点

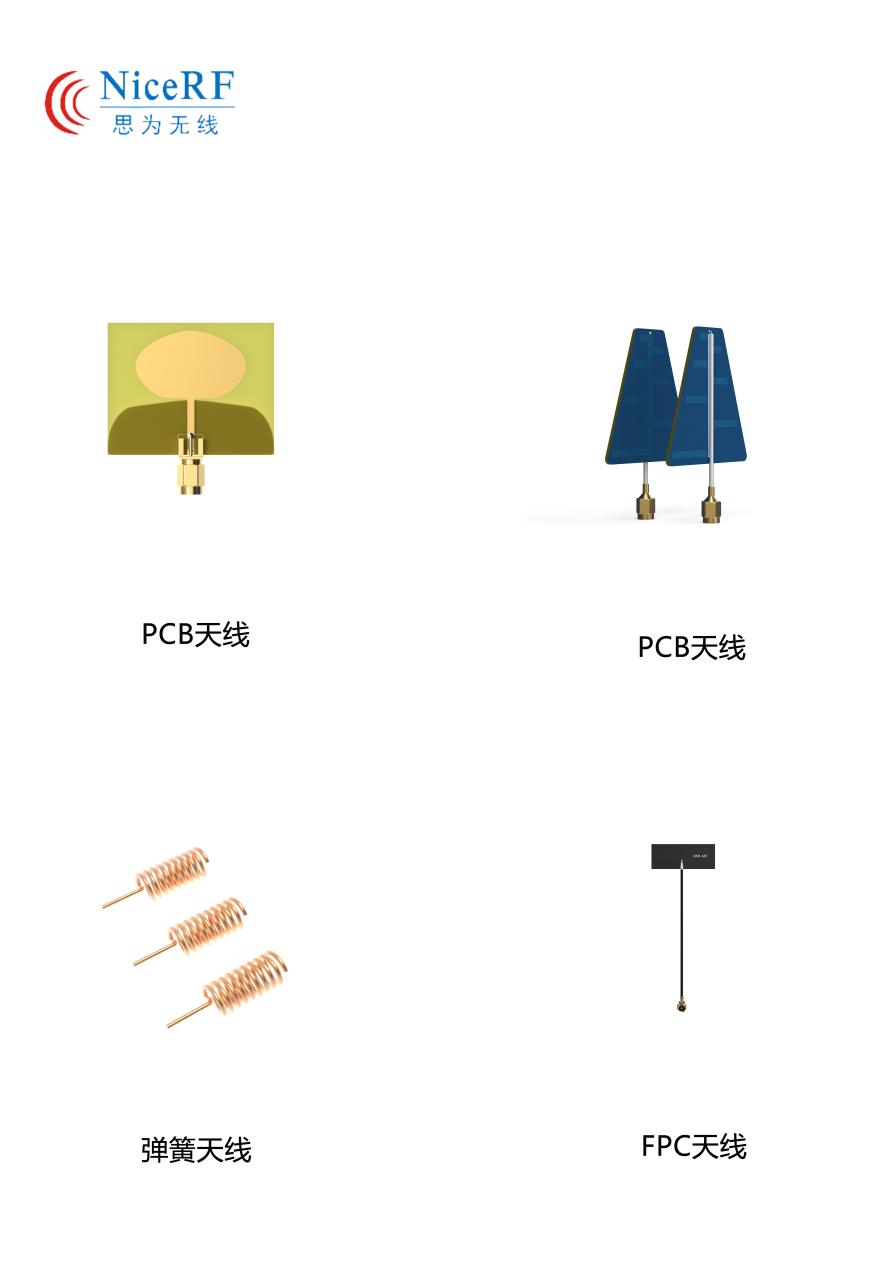

内置天线常用款

• PCB 天线：印在板上、成本极低、空间小
• FPC 柔性天线：轻薄可弯曲、易安装、IoT 设备常用
• 陶瓷贴片天线：体积小、性能稳定、带宽偏窄
• 弹簧天线：便宜、体积小、增益低、需调试

天线性能 4 大核心指标（选型必看）

1. 工作频率



   必须与无线模块频段一致（433MHz/868MHz/915MHz 等），否则距离短、易掉线。

2. 天线增益（dBi）



   增益越高，信号越集中，通信距离越远，但覆盖角度越小。

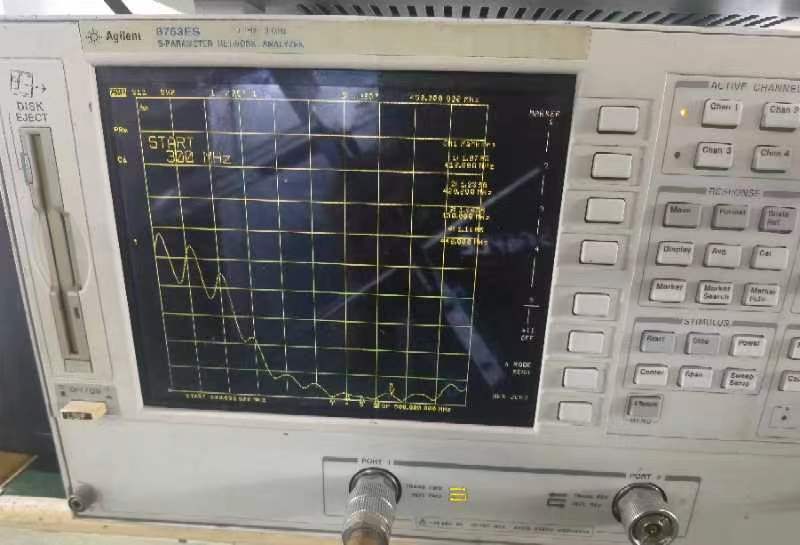

3. 电压驻波比（VSWR）



   数值越接近 1，匹配越好，信号反射越少，建议 VSWR≤2。

4. 功率容量



   必须大于模块发射功率，避免烧天线、烧模块。


无线模块天线选型步骤

1. 先确定频段，与模块完全匹配
2. 选内置 / 外置：追求距离选外置，追求美观选内置
3. 选全向 / 定向：多点覆盖选全向，远距离点对点选定向
4. 看增益与驻波比，满足实际环境需求
5. 核对功率与接口（SMA、IPEX 等）匹配

天线是无线模块的 “最佳搭档”，频率匹配是基础，增益决定距离，方向决定覆盖，驻波比决定效率。小设备选内置天线，远距离通信选外置高增益天线，多点覆盖选全向，点对点选定向，搭配合理才能让无线通信距离更远、更稳定。
