新品:大功率全双工音频传输模块SA628F39

2024-12-21 09:05

分享到:

SA628F39是一款高集成度的8W大功率全双工无线数据语音一体音频传输模块,专为高效、稳定的远程通信设计。该模块内置高速微控制器、高性能射频芯片、功率放大器、ESD静电保护和硬件看门狗芯片,具备反接保护、过流过压保护和防死机保护等多重安全功能,确保在各种复杂环境下的可靠性。



大功率音频模块



用户通过USB串口连接PC界面,便可轻松读取和设置模块内部参数,同时实现对收发功能的全面控制。该模块支持通过串口进行数据的收发通讯,提供全双工及带中继的无线数据传输功能,适用于多种通信场景。

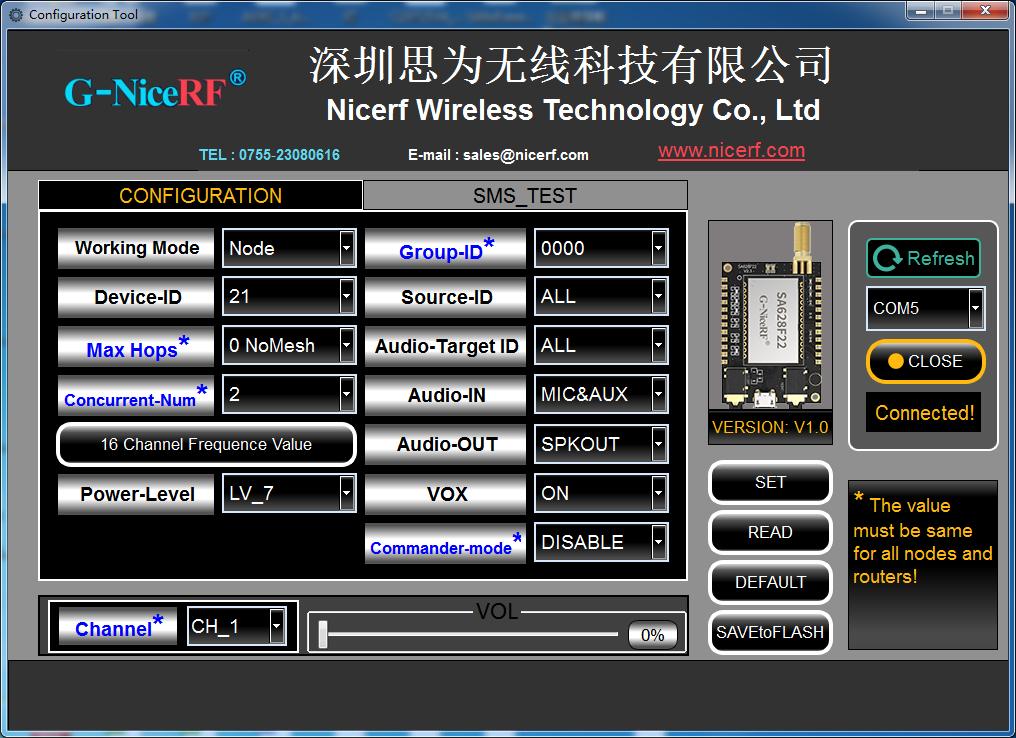

PC界面

PC界面



SA628F39采用宽带扩频技术,具备低功耗、远距离、灵活频率调节等特点,确保在各种环境中稳定工作。模块支持多路并发收发,并支持Mesh自组网技术,极大增强了网络扩展性和通信覆盖范围。



SA628F39模块采用高效散热设计与导热底座,确保高功率运行时的稳定性和可靠性。



此外,SA628F39还支持空中升级(OTA)和串口升级,方便用户进行后期的功能扩展和维护。



严格遵循无铅工艺生产和测试,符合RoHS及REACH环保标准。



一、模块特点

  • 频率范围:UHF 400-480MHz
  • USB串口通讯接口
  • PC软件配置,简易操作
  • 8通道全双工数据/语音通讯
  • 支持回音消除功能
  • 支持ESD静电保护 看门狗芯片
  • 专业散热设计,整机散热
  • 按键对讲和5个等级声控可调对讲双模式
  • OTA空中升级和串口升级
  • LineIn + Mic输入
  • Lineout+SPK双路输出
  • Mesh自组网、并发并收
  • 开阔地传输距离约6-7公里
  • 超低功耗休眠模式
  • SED静电保护和看门狗芯片

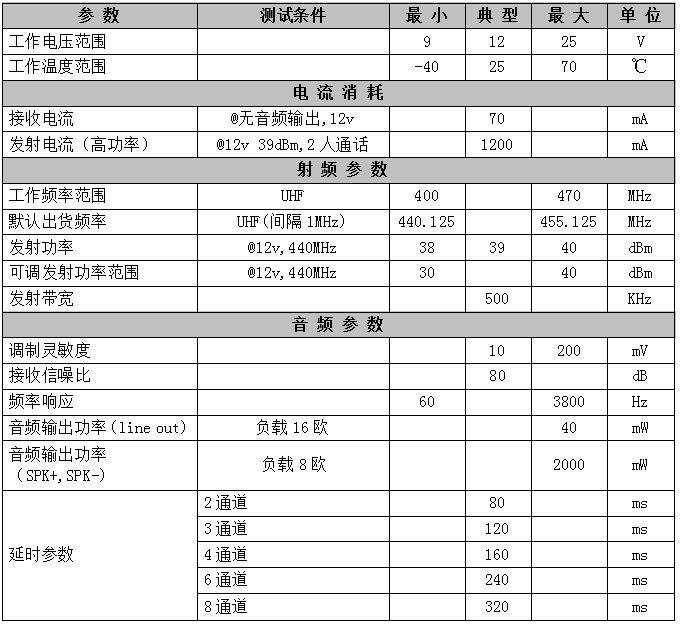

二、模块性能参数



模块性能参数





三、模块散热

 在大功率模块设计中,散热是确保设备稳定运行和延长使用寿命的关键环节。SA628F39模块采用高效散热结构,内部优化热量分布,并结合高导热性能的散热底座设计,可迅速将模块内部产生的热量传导至外部散热装置,有效提高散热效率,保障模块在高功率连续工作中的稳定性和可靠性。

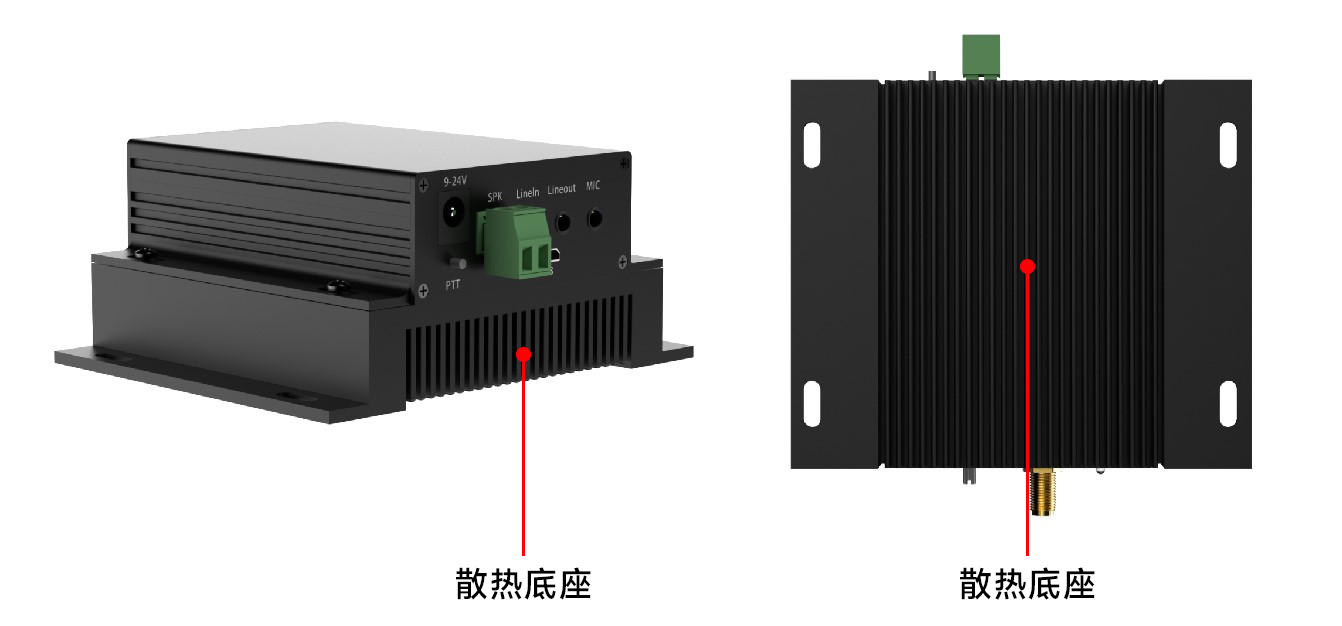

模块散热底座





四、典型应用

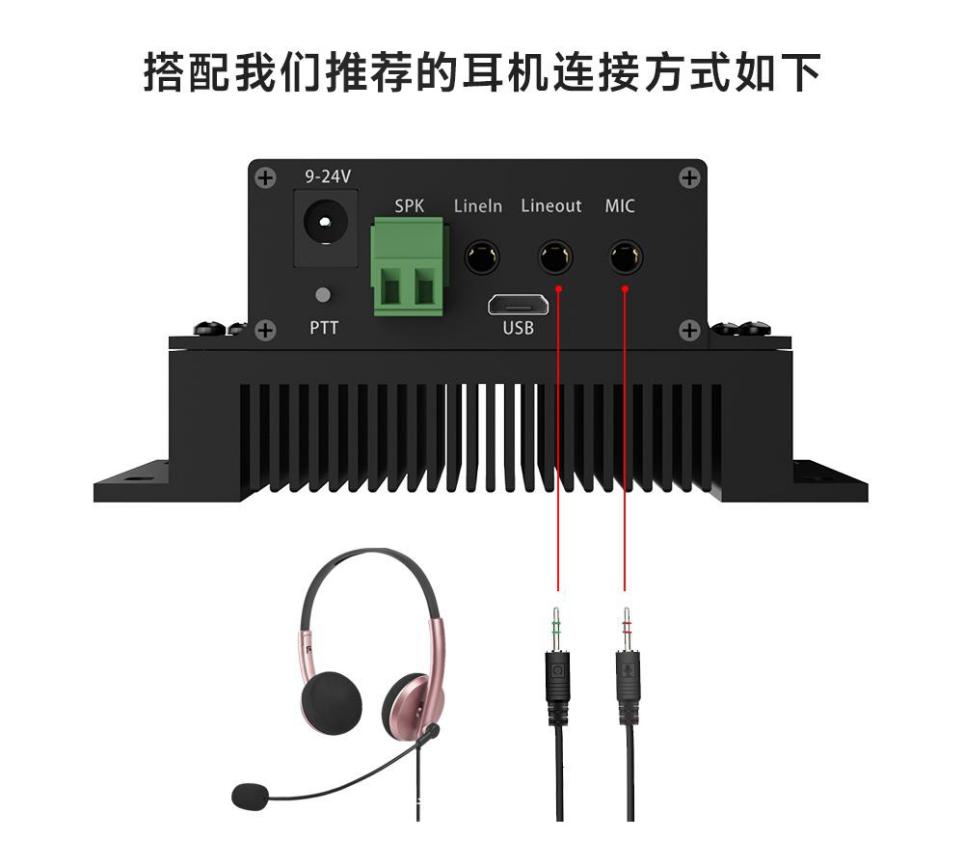

耳机连接模块

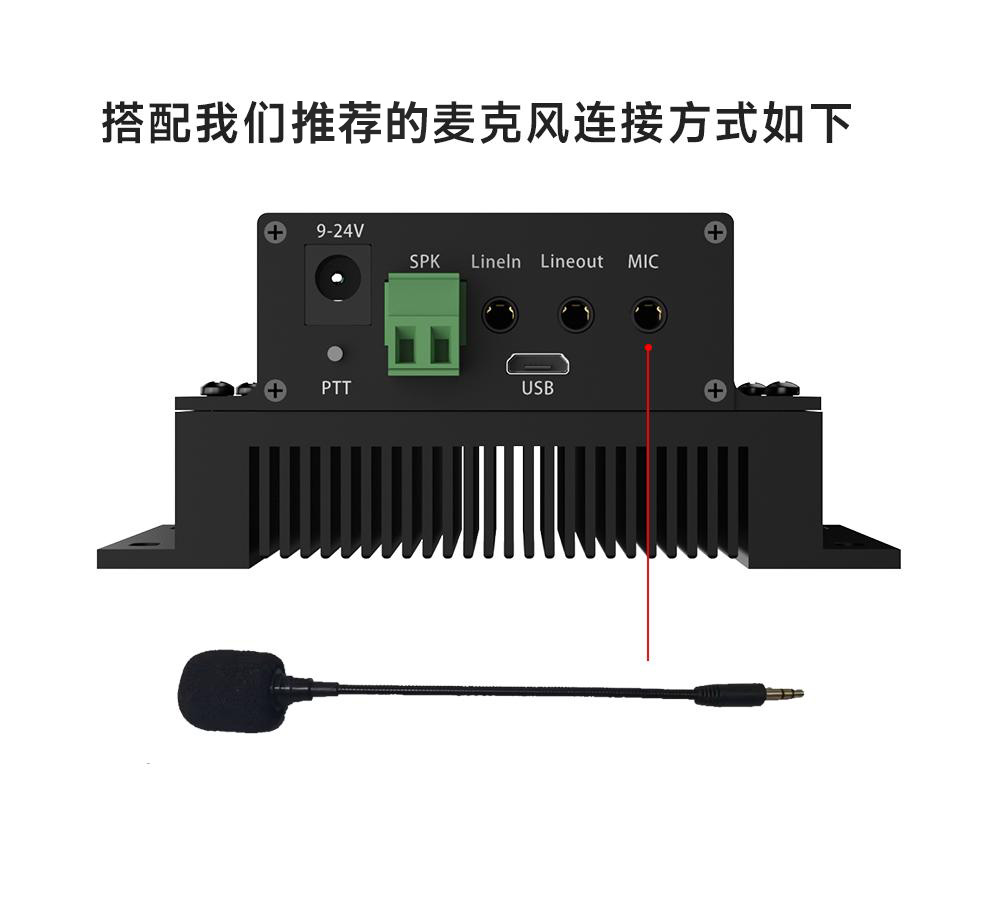

麦克风连接模块

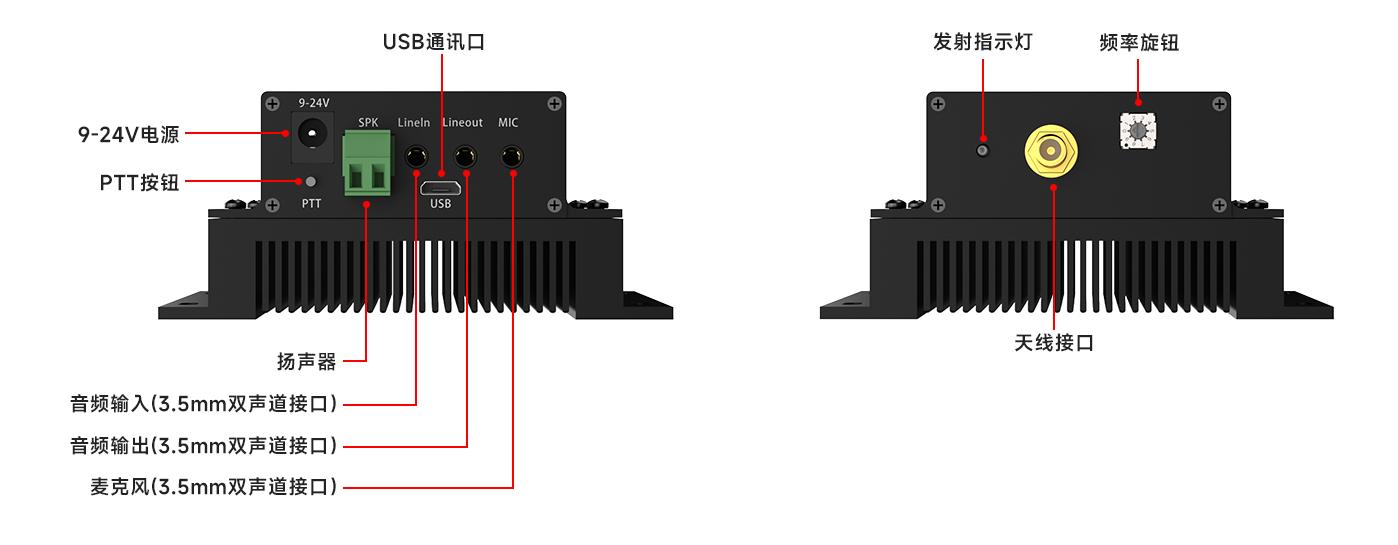

五、模块标识



模块标识

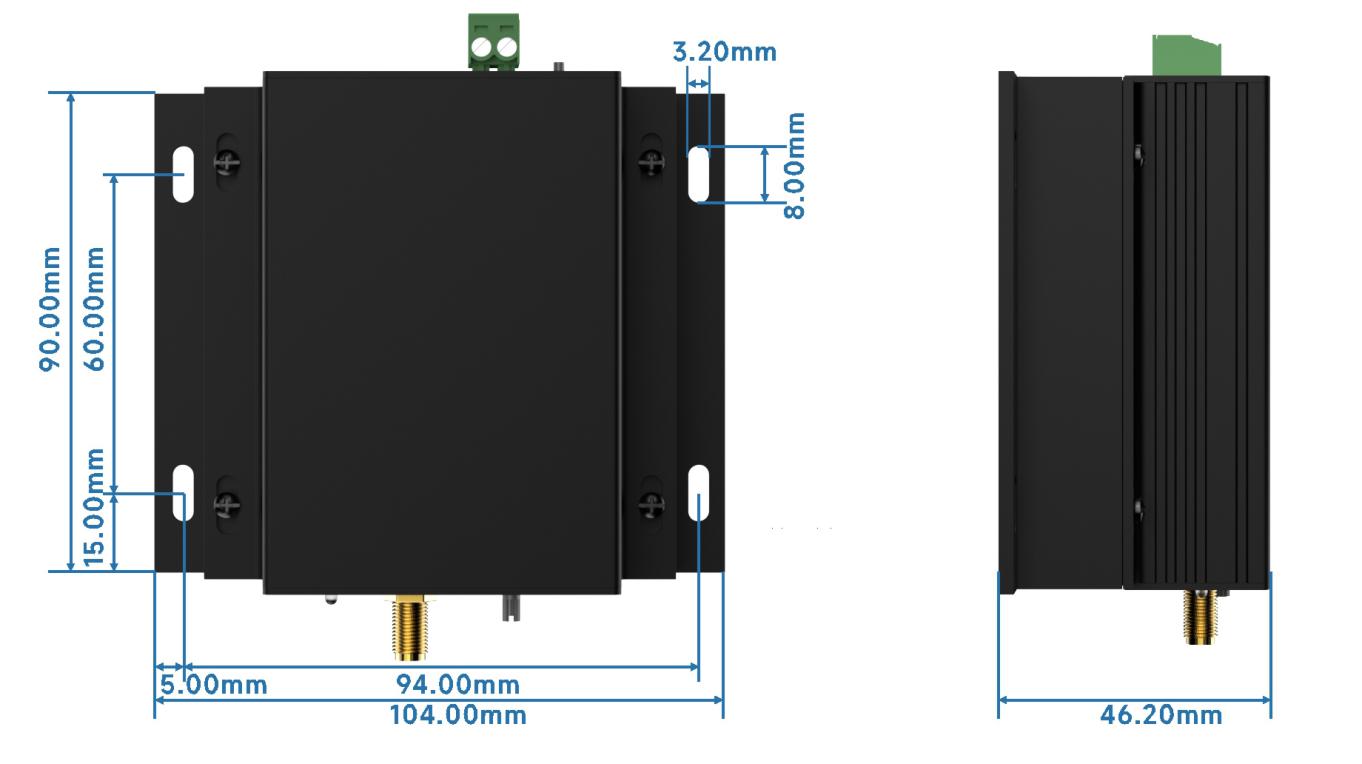

六、模块尺寸



模块尺寸



七、天线要求



由于SA628F39模块的8W大功率输出,使用一般天线可能无法充分发挥其性能,导致信号传播距离受限或通信稳定性下降。为了确保模块的最佳性能和通信质量,建议配合使用我司推荐的天线。

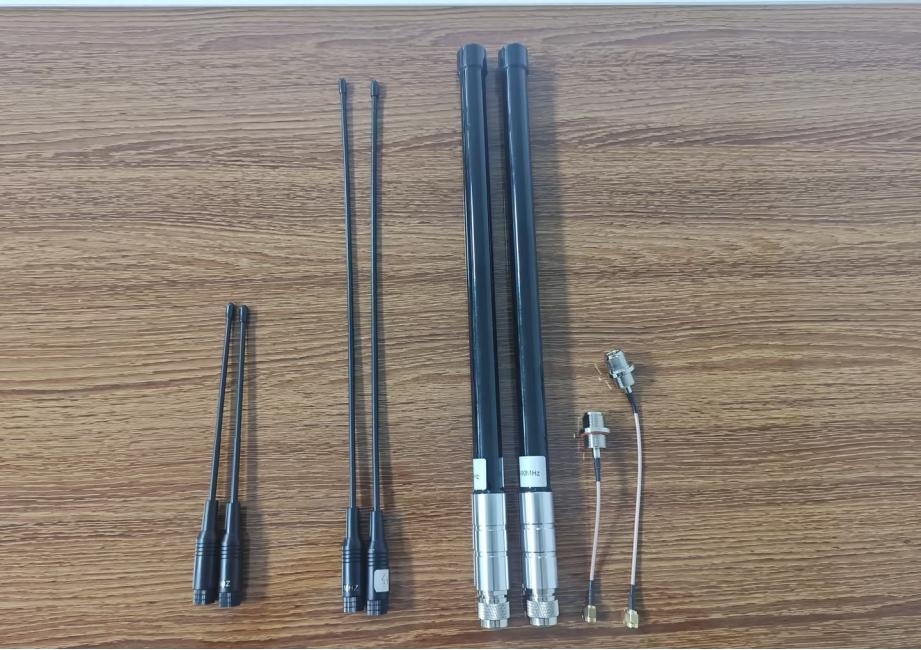

                                                                                           BLG-UHF40                                                         SW-UHF390

大功率模块天线

七、产品应用

  • 消防应急通信
  • 地铁,隧道通信
  • 骑行系统
  • 高端全双工对讲机
  • 楼宇小区安防系统
  • 特种场景的安保
  • 特殊工种作业对讲
