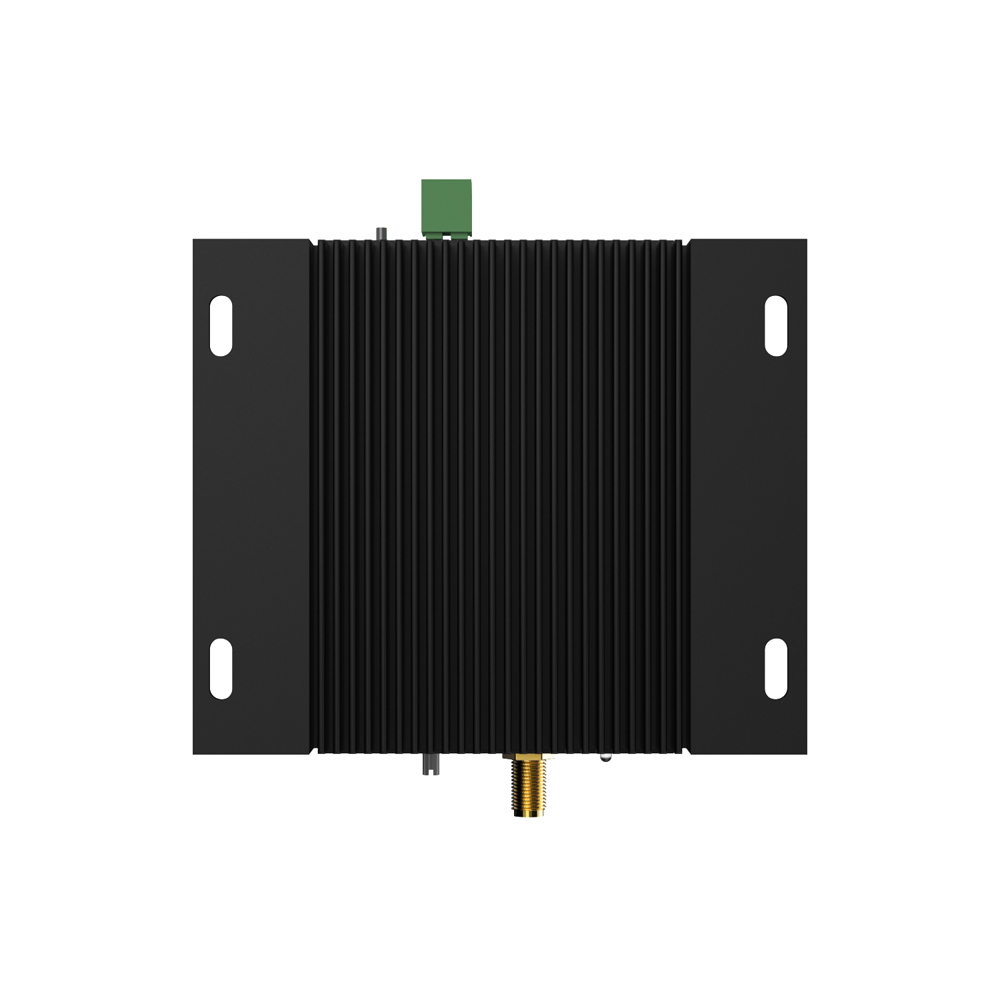

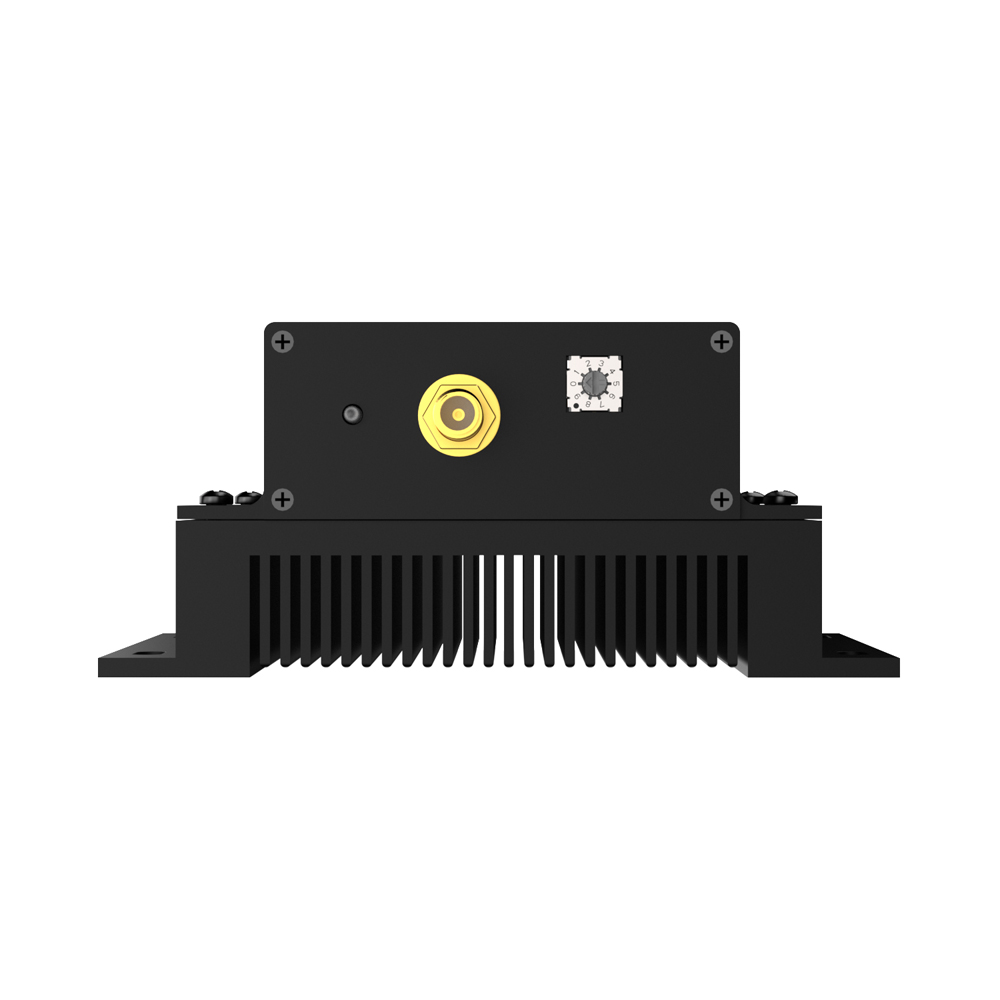

SA628F39：8W大功率全双工音频传输模块多路并发 MESH中继

SA628F39是一款8W大功率高集成的全双工无线数据语音一体通话模块。用户可通过USB串口搭配友好的PC界面来读取和设置模块内部的相关参数，并对其收发功能进行控制。通过串口，还可以直接进行数据的收发通讯，实现全双工、带中继的的无线数传功能。

SA628F39模块内置高速微控制器、高性能射频芯片、功率放大器（功放）、ESD静电保护和硬件看门狗芯片，具备反接保护、过流过压保护以及防死机保护等多重安全机制，确保设备在各种复杂环境下的稳定运行。用户仅需外接电源、喇叭和麦克风，即可轻松实现远程无线数字语音传输，操作简便，部署快捷。SA628F39模块支持多路并发并收功能和Mesh自组网。同时支持空中升级或者串口升级。

SA628F39模块采用高效散热设计与导热底座，确保高功率运行时的稳定性和可靠性。

SA628F39严格使用无铅工艺生产和测试，符合RoHS、Reach的标准。

联系我们

规格书&附件下载

产品规格书：SA628F39 8W大功率自组网全双工无线语音模块V1.1.pdf

PC软件：SA618 SA628 series configuration tool_V1.3.zip

产品规格书：SA6x8 Update Tool_V1.0.rar

性能参数

特点&应用

典型应用

模块标示

模块天线要求

机械尺寸(单位：mm)

相关内容

系列产品

参数	测试条件	最小	典型	最大	单位
工作电压范围		9	12	25	V
工作温度范围		-40	25	70	℃
电流消耗
接收电流	@无音频输出,12v		70		mA
发射电流（高功率）	@12v 39dBm,2人通话		1200		mA
发射电流（高功率）	@12v 39dBm,8人通话		370		mA
射频参数
工作频率范围	UHF	400		470	MHz
默认出货频率	UHF(间隔1MHz)	440.125		455.125	MHz
发射功率	@12v,440MHz	38	39	40	dBm
可调发射功率范围	@12v,440MHz	30		40	dBm
发射带宽			500		KHz
音频参数
调制灵敏度			10	200	mV
接收信噪比			80		dB
频率响应		60		3800	Hz
音频输出功率（line out)	负载16欧			40	mW
音频输出功率（SPK+,SPK-)	负载8欧			2000	mW
延时参数	2通道		80		ms
	3通道		120		ms
	4通道		160		ms
	6通道		240		ms
	8通道		320		ms

产品特点

频率范围：UHF 400-470MHz
USB串口通讯接口
PC软件配置，简易操作
8通道全双工数据/语音通讯
支持回音消除功能
按键对讲和5个等级声控可调对讲双模式
ESD静电保护和看门狗芯片
专业散热设计，整机散热
OTA空中升级和串口升级
LineIn + Mic输入
Lineout+SPK双路输出
Mesh自组网、并发并收
开阔地传输距离约6-7公里
超低功耗休眠模式

应用领域

消防应急通信
地铁，隧道通信
骑行系统
高端全双工对讲机
楼宇小区安防系统
特种场景的安保
特殊工种作业对讲

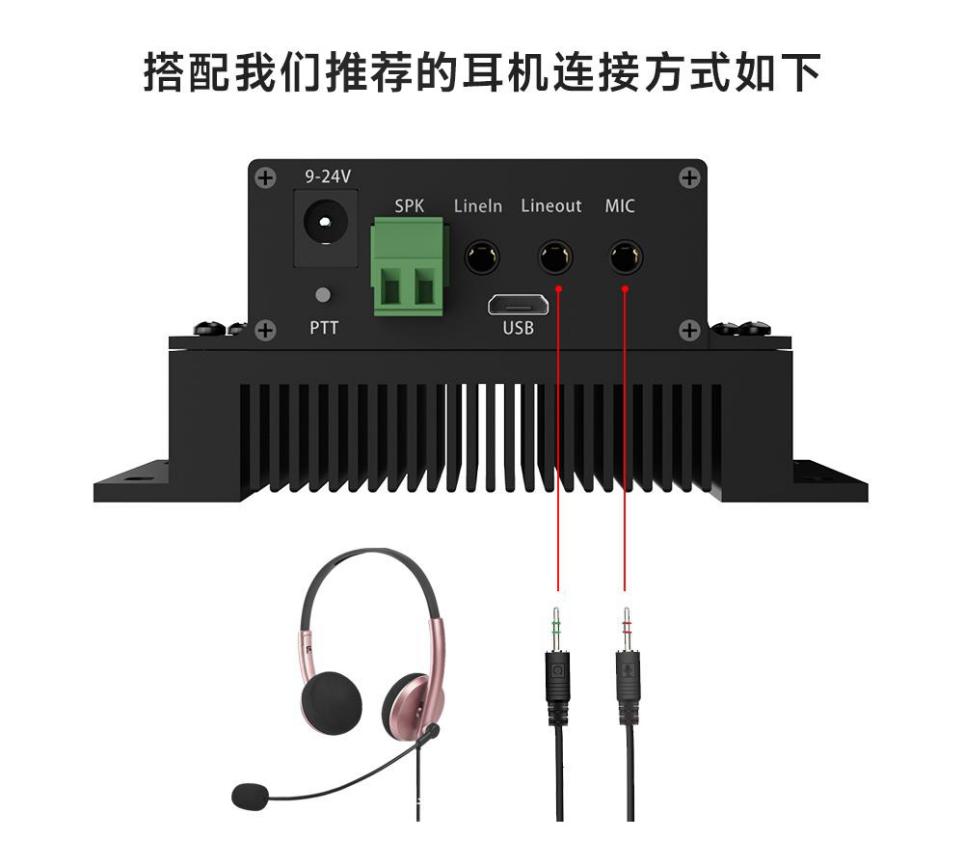

耳机连接模块方式

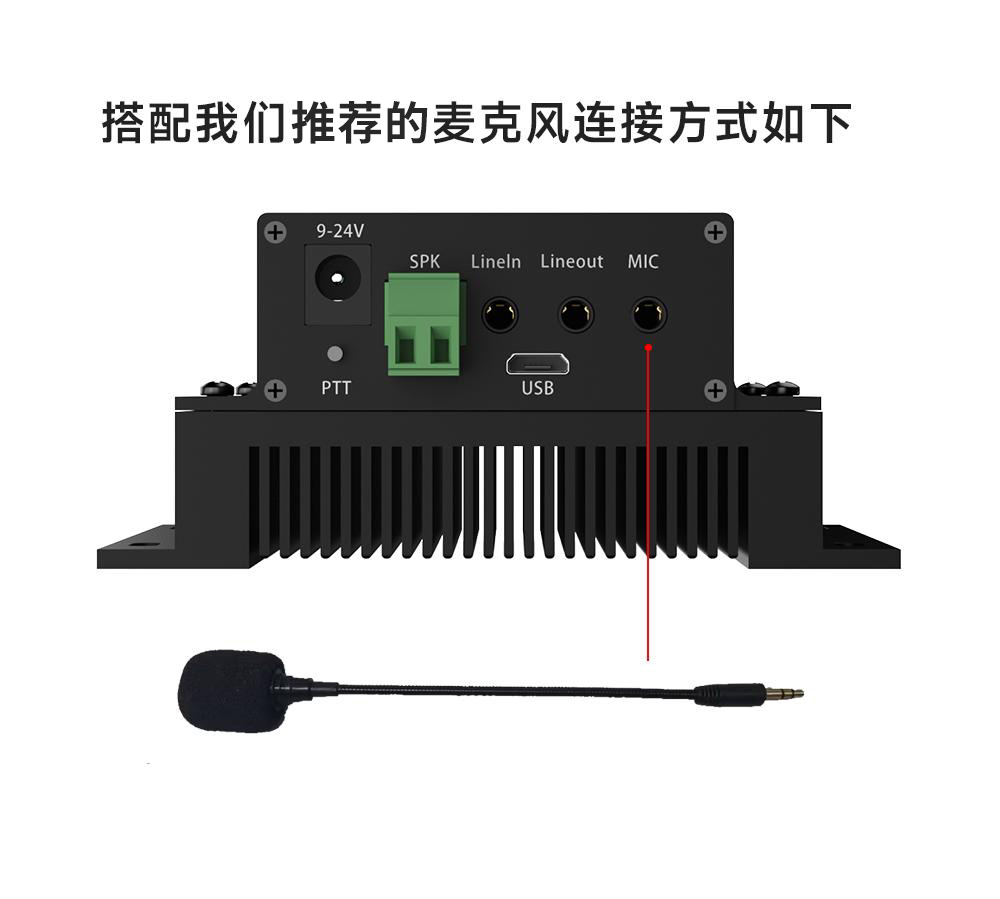

麦克风连接模块方式

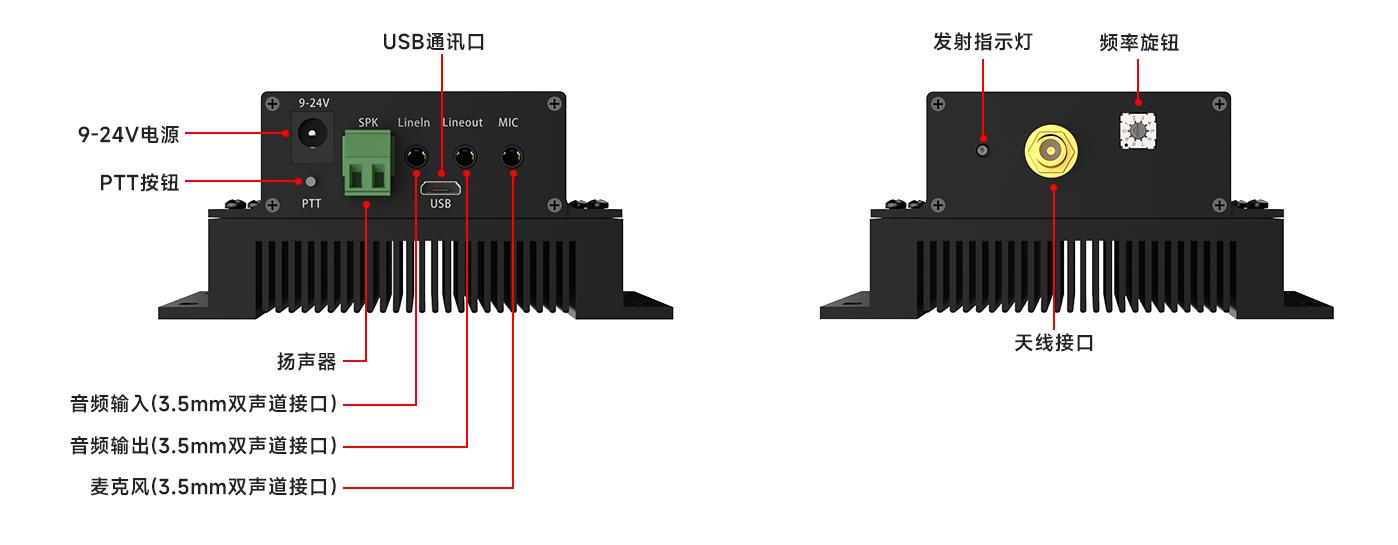

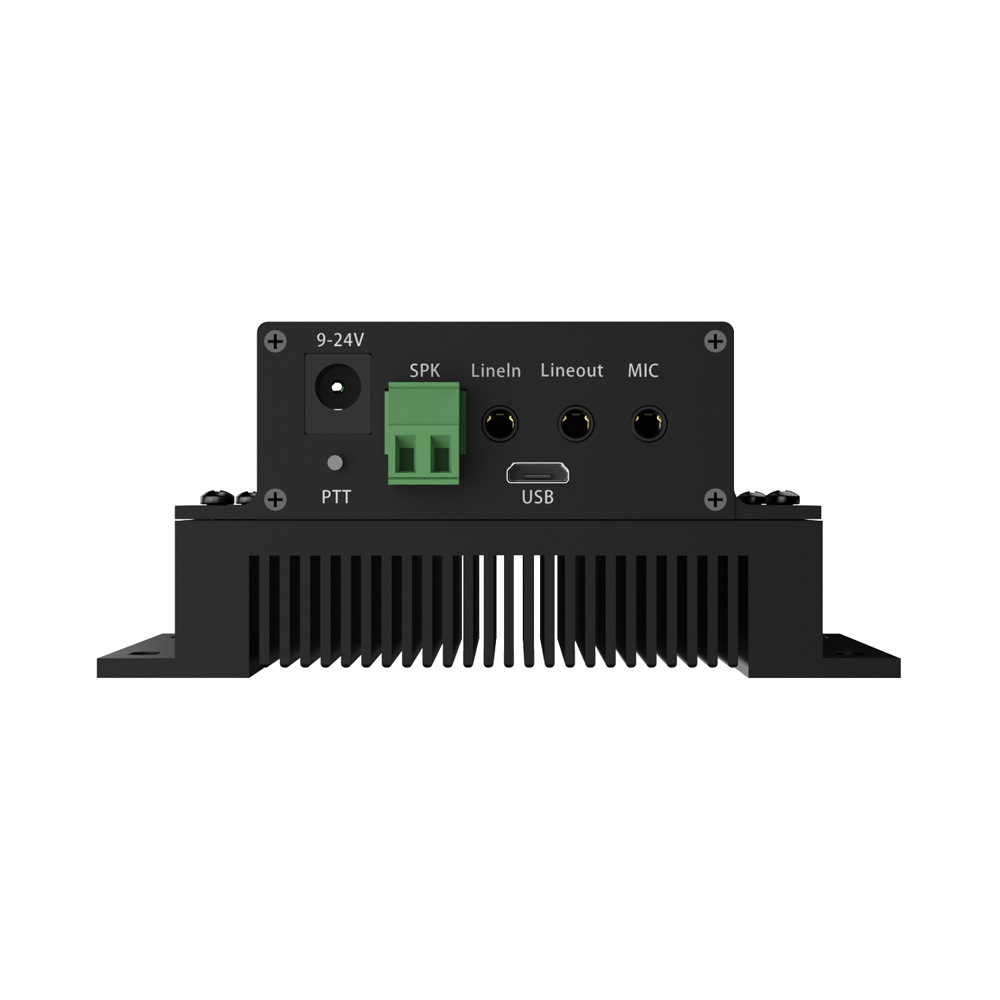

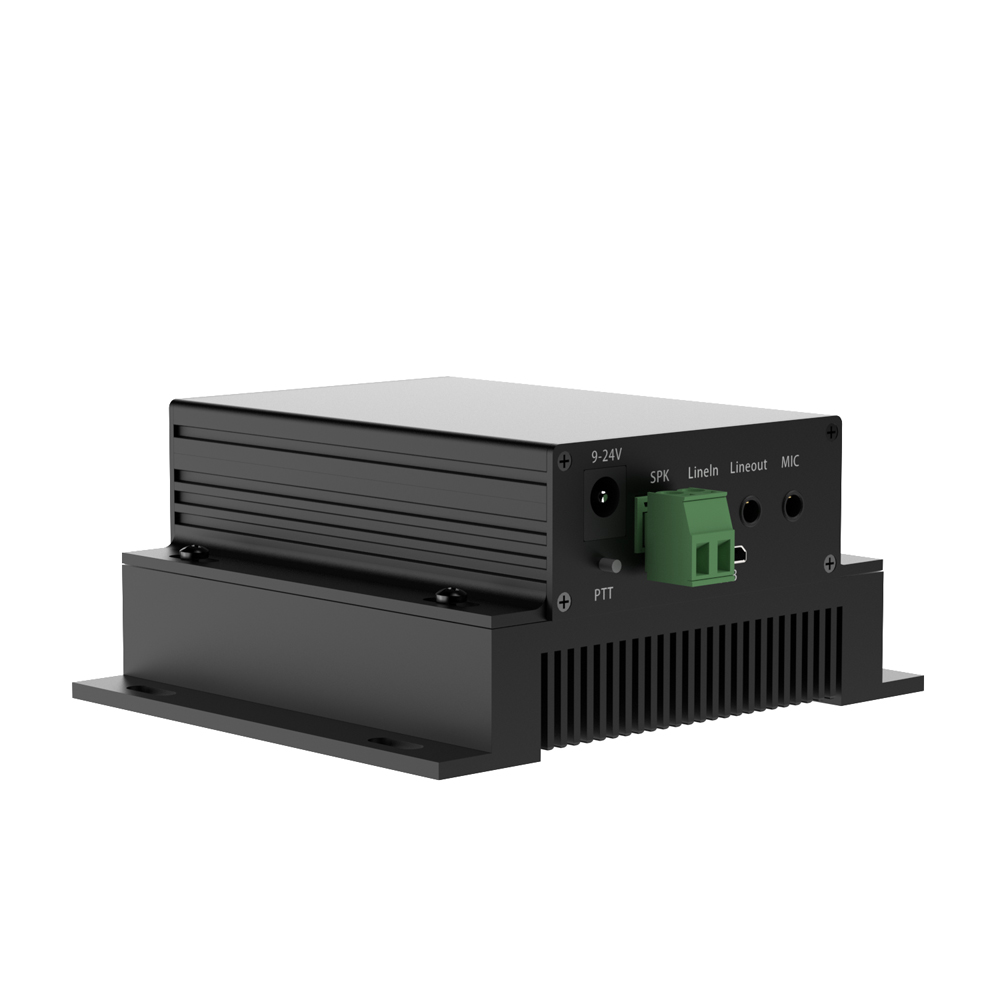

模块接口标识

注意：

1.如果模块连接电脑修改参数，不能外接9-24V电源，只能USB供电，不然PC软件连接不上模块。

2.USB改参数时，模块发射时的功率很低，不能大功率发射，只能近距离通话，且默认通道1，调频璇钮无用。

3.SPK可外接4-8欧 2-5W的喇叭，我司有标配喇叭。

4.音频输入口的信号电平不要超2V Vpp,不然输出音频会失真。

5.MIC输入不能用普通线的话筒，会有干扰，可用我司推荐的带屏蔽线的话筒。

模块功率很大，用普通的天线效果不行，我司推荐用以下两款天线。

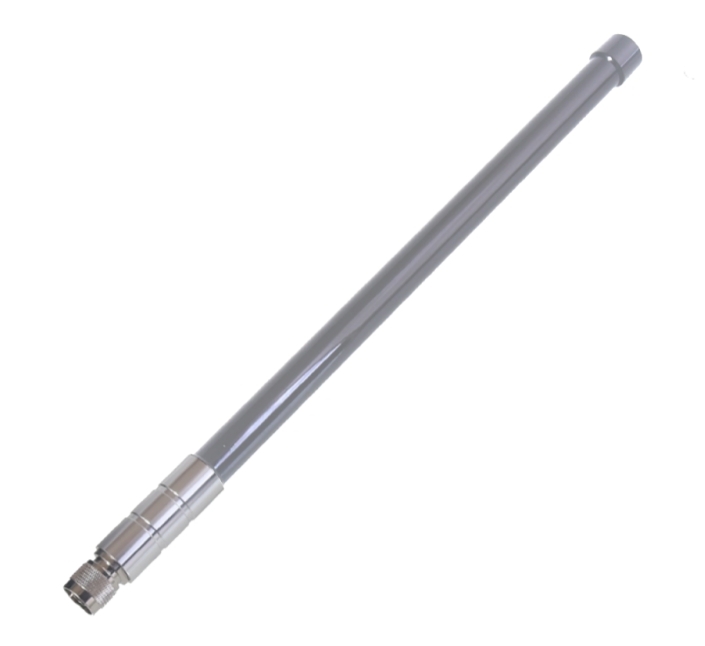

1.BLG-UHF40

玻璃钢天线

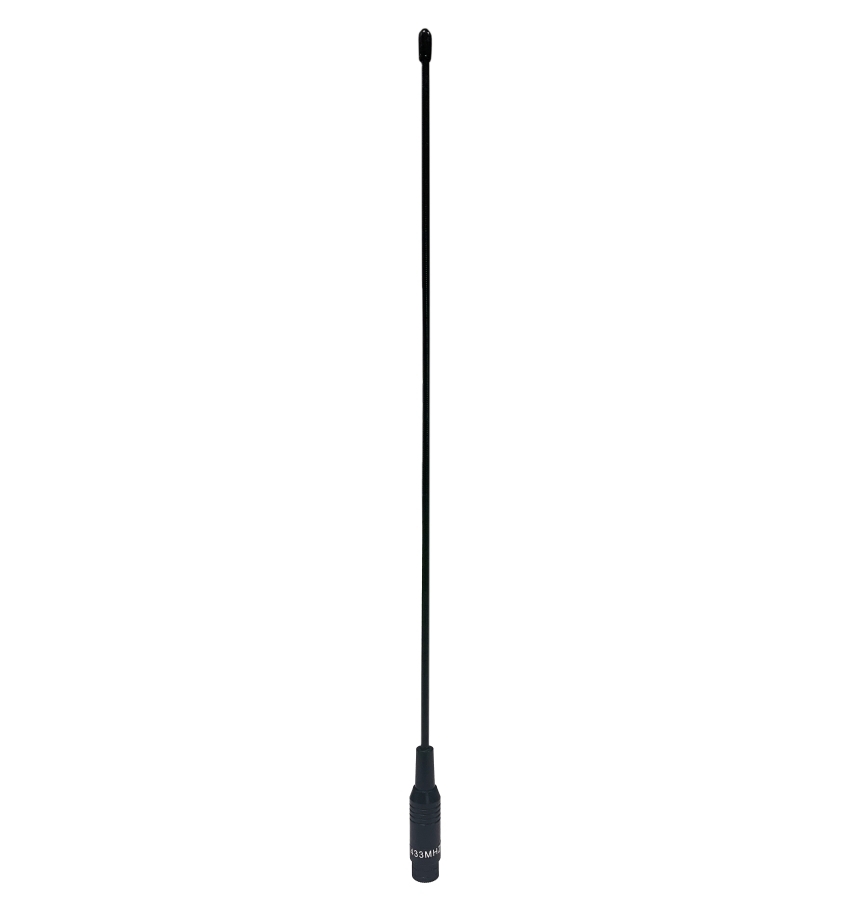

SW-UHF390

遍状天线

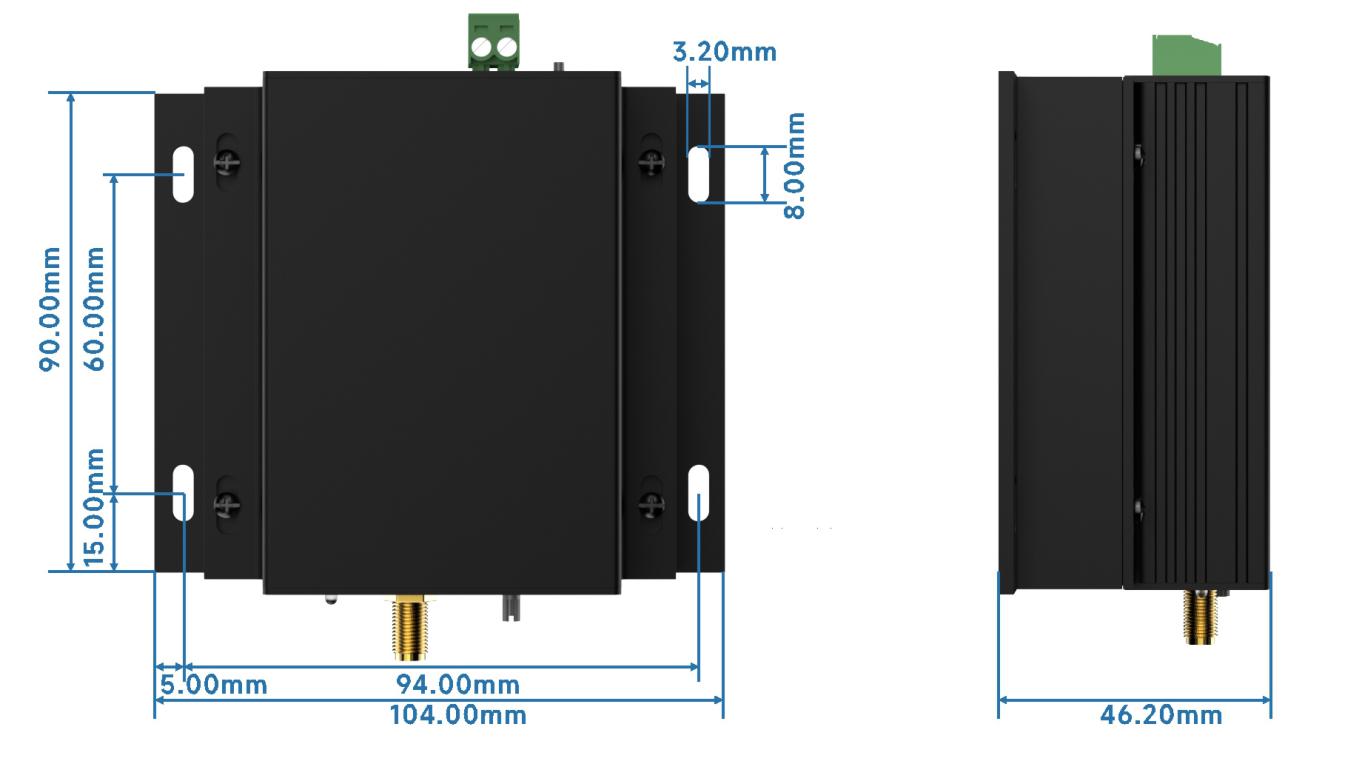

模块尺寸

> 视频教程：SA628全双工音频模块系列操作视频

> 视频教程： SA628系列全双工语音模块软件设置视频

> 双天线设计对讲机模块SA618F30-DZ与SA618F30有什么不同

型号	认证	输出功率	频率（MHz）	尺寸（mm）	特点
SA618F22		160mW/22dBm	420~510	30.220.13.28	8通道并发,MESH -低功耗睡眠回声消除 OTA升级
SA618F22-C1	FCC/CE	160mW/22dBm	420~510	30.220.13.28	优化音频算法，8人同享最高音质
SA618F30		1W/32dBm	410~480	39.3243.2	8通道并发,MESH -低功耗睡眠回声消除 OTA升级
SA618F30-C1		1W/32dBm	410~480	39.3241.8	优化音频算法，8人同享最高音质
SA618F30-DZ		1W/32dBm	410~480	39.3241.8	双天线设计
SA618F30-FD		1W/32dBm	410~480	39.3241.8	8通道全双工
SA628F22		160mW/22dBm	420~510	48.10*33.94	SA618F22应用板
SA628F22Pro		160mW/22dBm	420~510	48.10*33.94	SA628F22基础上增加降噪功能
SA628F30		1W/32dBm	410~480	57.9*36.6	SA618F30应用板
SA628F39		8W/40dBm	400~470	1049046.2	8W大功率全双工音频模块
NR60		/	/	14101.85	降噪音频模块
PA01F39			150-190MHz,300-350MHz，400-470MHz	5503*24.08	FEM功率放大模块，低噪声放大
