SA618F22：嵌入式全双工无线数字音频传输模块
SA618F22是一款嵌入式的无线数字和音频二合一的全双工传输模块。用户不仅可以通过串口进行数据的无线传输，还可以通过I2S数字音频或模拟音频接口来实现语音信号的无线传输。模块内置了高速微控制器、高性能射频芯片及功放，采用了宽带扩频技术，具有功耗低、距离远、频率调节灵活等特点。
SA618F22可支持多路并发并收功能，也支持Mesh组网中继。这款模块采用高集成的设计，用户端只需在模块上外接音频功放、麦克风和喇叭，便可轻松实现数字语音的远程无线传输。
SA618F22可以通过串口实现全双工，带Mesh组网的无线数传功能。SA618F22支持空中升级或者串口升级。可以通过串口简单快捷地设置模块内部的相关参数，并对其收发功能进行控制。
SA618F22严格使用无铅工艺生产和测试，符合RoHS、Reach的标准。
SA618F22 V3.0版本新增了 SPKIN 引脚，显著增强了回声消除功能。若客户产品尺寸较小、咪头与喇叭距离较近，建议优先选用 V3.0 版本。
联系我们
分享产品：
产品规格书：SA618F22 支持Mesh自组网与并发 嵌入式全双工无线数字音频传输模块V1.3.pdf
封装尺寸：SA618F22 package.rar
其它附件：SA6x8 Update Tool_V1.0.rar
PC软件：SA618 SA628 series configuration tool_V1.1.rar
其它附件：SA618 SA628 PC操作指南V1.0.pdf
其它附件：SA618系列解决TDD躁音的方法 .pdf
其它附件：SA618F22串口通讯协议V1.12.pdf
| 参 数 | 测试条件 | 最 小 | 典 型 | 最 大 | 单 位 |
| 工作电压范围 | 2.3 | 3.3 | 3.6 | V | |
| 工作温度范围 | -30 | 25 | 70 | ℃ | |
| 电 流 消 耗 | |||||
| 休眠电流 | 12 | uA | |||
| 接收电流 | @无音频输出 | 50 | mA | ||
| 发射电流（高功率） | 3.3v,@22dBm | 110 | mA | ||
| 射 频 参 数 | |||||
| 工作频率范围 | UHF | 420 | 510 | MHz | |
| 可定制频率范围 | 150 | 960 | MHz | ||
| 默认出货频率 | UHF(间隔1MHz) | 440.125 | 455.125 | MHz | |
| 发射功率 | 出货默认最大功率 | 0 | 22 | dBm | |
| 二次谐波 | -40 | dBm | |||
| 发射带宽 | 500 | KHz | |||
| 接收灵敏度 | -117 | dBm | |||
| 音 频 参 数 | |||||
| 调制灵敏度 | 10 | 100 | mV | ||
| 接收信噪比 | 90 | dB | |||
| 频率响应 | 60 | 3800 | Hz | ||
| 音频输出功率（line out) | 负载16欧 | 40 | mW | ||
| 延时参数 | 2通道 | 80 | 100 | 120 | ms |
| 3通道 | 120 | 160 | 180 | ms | |
| 4通道 | 160 | 200 | 240 | ms | |
| 6通道 | 240 | 300 | 360 | ms | |
| 8通道 | 320 | 400 | 480 | ms | |
产品特点
- 频率范围：UHF 420-510MHz (可定制150-960 MHz)
- 最多8个设备同时发射（接收不限）
- 支持回音消除功能
- 按键对讲和VOX对讲双模式
- 高集成小体积
- 休眠低功耗
- I2S数字音频+ 模拟音频
- LineIn + Mic输入
- 全双工数据传输
- MESH组网
- 支持OTA和串口升级
- 开阔地传输距离为1-3公里
- 高接收灵敏度：-117dBm
应用领域
- 消防应急通信
- 地铁、隧道通信
- 骑行系统
- 高端全双工对讲机
- 会议电话系统
- 楼宇小区安防系统
- 特种场景的安保
- 耳麦式对讲机
- 特殊工种作业对讲
|
脚位编号 |
引脚定义 |
输入/输出 |
描 述 |
|
1 |
+3.3V |
|
接电源正极（2.3-3.6V） |
|
2,6,19,23,25 |
GND |
|
接电源负极 |
|
3 |
SDIN |
I |
外接I2S (0-3.3V) |
|
4 |
BCLK |
O |
外接I2S (0-3.3V) |
|
5 |
WS |
O |
外接I2S (0-3.3V) |
|
7 |
SD |
O |
外接I2S (0-3.3V) |
|
8 |
RST |
I |
模块复位脚，拉低时间大于5ms模块复位 |
|
9 |
TXD |
O |
模块串口发送脚 |
|
10 |
RXD |
I |
模块串口接收脚 |
|
11 |
MCLK |
O |
外接I2S (0-3.3V) |
|
12 |
RXLED |
O |
外接接收指示灯，低电平点亮，正常高电平输出(要外接1K左右限流电阻) |
|
13 |
CS |
I |
模块休眠脚，高电平工作，低电平休眠，有内部上拉，默认高电平。 |
|
14 |
TXLED |
O |
外接发射指示灯，低电平点亮，正常高电平输出(要外接1K左右限流电阻) |
|
15 |
SPKOUT+ |
O |
外接8欧2W的喇叭 |
|
16 |
SPKOUT- |
O |
外接8欧2W的喇叭 |
|
17 |
MIC_N_IN |
I |
外接咪头的负极 |
|
18 |
MIC_P_IN |
I |
外接咪头的正极 |
|
20 |
LINE_OUT |
O |
可外接16欧的耳机 |
|
21 |
Reserved |
|
模块测试脚，用户悬空不接 (PCB V2.2版本） |
|
SPKIN |
I |

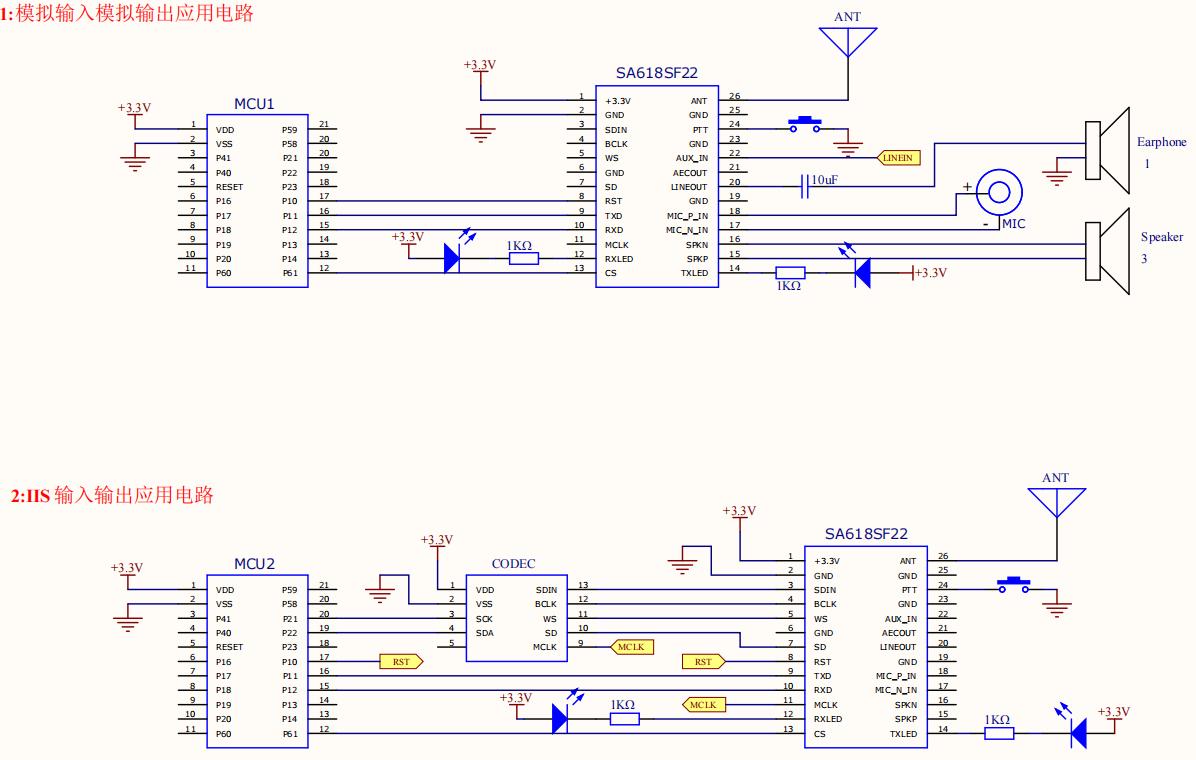

回声消除采样输入,接喇叭输出。详见典型应用图(PCB V3.0版本) |
|
|
22 |
LINE_IN |
I |
外接音频输入信号，最大1VRMS |
|
24 |
PTT |
I |
模块发射脚，拉低模块进入发射模式，有内部上拉，默认高电平输出 |
|
26 |
ANT |
|
射频信号输出，接50欧天线 |
| 型号 | 认证 | 输出功率 | 频率（MHz） | 尺寸（mm） | 特点 | 规格书 |
|---|---|---|---|---|---|---|
| SA618F22 | 160mW/22dBm | 420~510 | 30.2*20.1*3.28 | 8通道并发,MESH -低功耗睡眠 回声消除 OTA升级 |
|
|
| SA618F22-C1 | FCC/CE | 160mW/22dBm | 420~510 | 30.2*20.1*3.28 | 优化音频算法，8人同享最高音质 |
|
| SA618F30 | 1W/32dBm | 410~480 | 39.3*24*3.2 | 8通道并发,MESH -低功耗睡眠 回声消除 OTA升级 |
|
|
| SA618F30-C1 | 1W/32dBm | 410~480 | 39.3*24*1.8 | 优化音频算法，8人同享最高音质 |
|
|
| SA618F30-DZ | 1W/32dBm | 410~480 | 39.3*24*1.8 | 双天线设计 |
|
|
| SA618F30-FD | 1W/32dBm | 410~480 | 39.3*24*1.8 | 8通道全双工 |
|
|
| SA628F22 | 160mW/22dBm | 420~510 | 48.10*33.94 | SA618F22应用板 |
|
|
| SA628F22Pro | 160mW/22dBm | 420~510 | 48.10*33.94 | SA628F22基础上增加降噪功能 |
|
|
| SA628F30 | 1W/32dBm | 410~480 | 57.9*36.6 | SA618F30应用板 |
|
|
| SA628F39 | 8W/40dBm | 400~470 | 104*90*46.2 | 8W大功率全双工音频模块 |
|
|
| NR60 | / | / | 14*10*1.85 | 降噪音频模块 |
|
|
| PA01F39 | 150-190MHz,300-350MHz，400-470MHz | 5503*24.08 | FEM功率放大模块，低噪声放大 |
|
