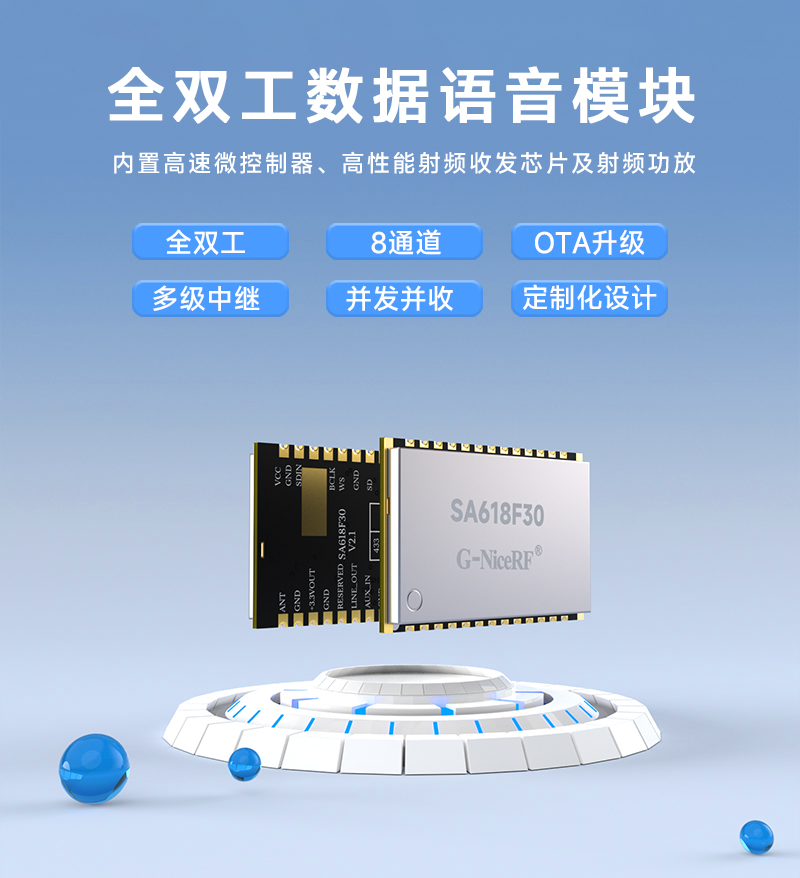

SA618F30 :1W 远距离全双工无线音频模块 数据+语音传输
SA618F30是一款高性价比、高集成的大功率全双工无线音频模块,内置高速微控制器、高性能射频收发芯片及射频功放,并提供标准串口可与模块进行通讯,从而简单快捷地设置模块的相关参数并对收发功能进行控制。用户只需在此款模块上外接音频功放、麦克风、喇叭,即可作为一个小型的对讲机工作。简化的接口和超小的体积使此款模块得以广泛的应用,亦能方便快捷地嵌入到各项手持设备中,以提高终端产品的综合性能。
SA618F30严格使用无铅工艺生产和测试,符合RoHS、Reach的标准。
联系我们
产品规格书:SA618F30 1W 远距离全双工无线音频模块V1.2.pdf
PC软件:SA618 SA628 series configuration tool_V1.1.rar
其它附件:SA618 SA628 PC操作指南V1.0.pdf
其它附件:SA628软件设置连接视频(1).mp4
其它附件:SA618系统模块解决TDD噪音的方法 .pdf
其它附件:SA618F30模块封装((AD).rar
其它附件:SA6x8_915_V2.1.zip
参 数 |
测试条件 |
最 小 |
典 型 |
最 大 |
单 位 |
工作电压范围 |
|
3.3 |
4.2 |
5.5 |
V |
工作温度范围 |
|
-30 |
25 |
70 |
℃ |
电 流 消 耗 |
|||||
休眠电流 |
|
|
10 |
20 |
uA |
接收电流 |
@无音频输出 |
|
50 |
55 |
mA |
发射电流(高功率) |
4v,@30dBm |
|
450 |
500 |
mA |
射 频 参 数 |
|||||
工作频率范围 |
UHF |
410 |
|
480 |
MHz |
可定制频率范围 |
|
150 |
|
960 |
MHz |
默认出货频率 |
UHF(间隔1MHz) |
440.125 |
|
455.125 |
MHz |
发射功率 |
@5V |
16 |
|
32 |
dBm |
发射带宽 |
|
|
500 |
|
KHz |
接收灵敏度 |
|
|
-117 |
|
dBm |
音 频 参 数 |
|||||
调制灵敏度 |
|
|
10 |
100 |
mV |
接收信噪比 |
|
|
90 |
|
dB |
频率响应 |
|
60 |
|
3800 |
Hz |
音频输出功率(line out) |
负载16欧 |
|
|
40 |
mW |
延时参数 |
2通道 |
80 |
100 |
120 |
ms |
3通道 |
120 |
160 |
180 |
ms |
|
4通道 |
160 |
200 |
240 |
ms |
|
6通道 |
240 |
300 |
360 |
ms |
|
8通道 |
320 |
400 |
480 |
ms |

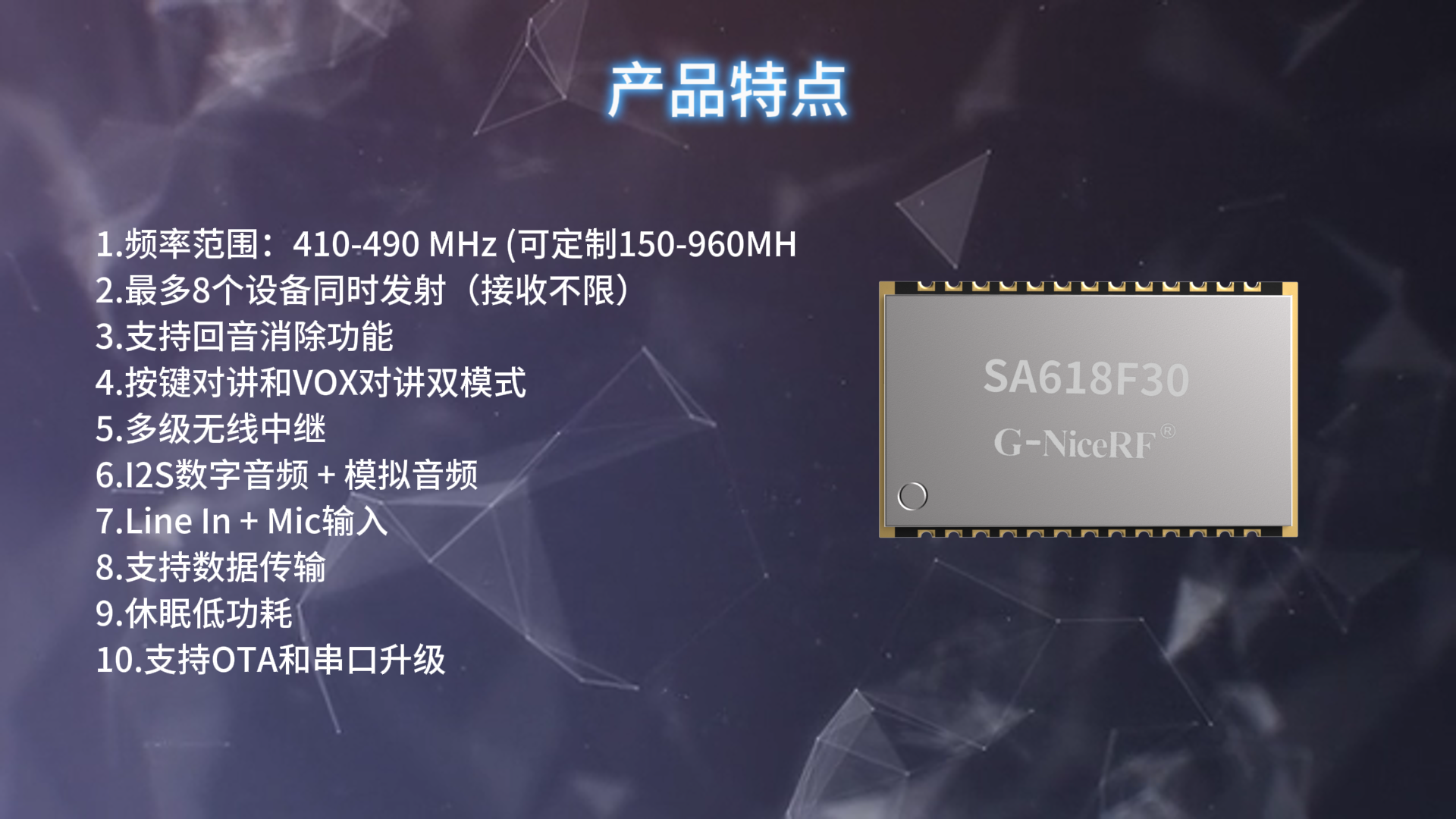

产品特点
- 频率范围:410-480 MHz (可定制150-960 MHz)
- 最多8个设备同时发射(接收不限)
- 支持回音消除功能
- 8方动态变化
- 按键对讲和VOX对讲双模式
- MESH组网
- I2S数字音频 + 模拟音频
- Line In + Mic输入
- 支持数据传输
- 休眠低功耗
- 支持OTA和串口升级
- 开阔地传输距离为3-4公里
- 高接收灵敏度:-117 dBm
- 高集成小体积
应用领域
- 高端全双工对讲机
- 会议电话系统
- 耳麦式对讲机
- 楼宇小区安防系统
- 特种场景的安保
- 特殊工种作业对讲

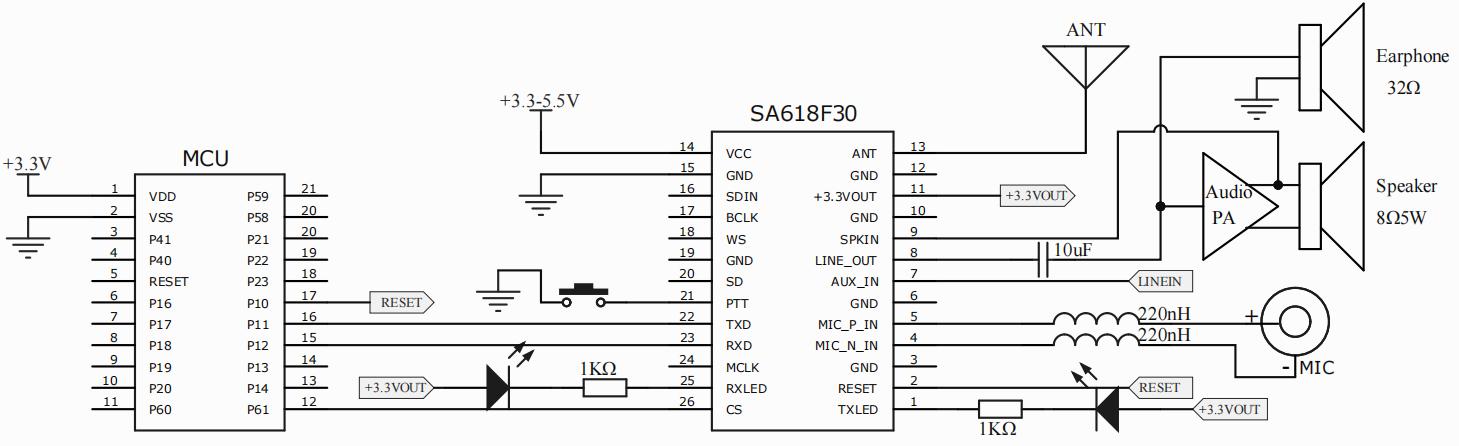

- 模拟输入模拟输出应用电路
-
IIS 输入输出应用电路
脚位编号 | 引脚定义 | 输入/输出 | 描 述 |
1 | TXLED | O | 外接发射指示灯,低电平点亮,正常高电平输出(要外接1K左右限流电阻) |
2 | RESET | I | 模块复位脚,拉低时间大于5ms模块复位 |
4 | MIC_N_IN | I | 外接咪头的负极,需串220nH电感,参考典型电路。 |
5 | MIC_P_IN | I | 外接咪头的正极,需220nH电感,参考典型电路。 |
3,6,10, 12,15,19 | GND | 接电源负极 | |
7 | AUX_IN | I | 外接音频输入信号,最大1VRMS |
8 | LINE_OUT | O | 可外接16欧的耳机,需外加LC低通滤波电路,滤除射频干扰,参考典型电路。 |
9 | RESERVED | 模块测试脚,用户悬空不接 | |
11 | +3.3VOUT | 3.3V输出,可外接50mA负载 | |
13 | ANT | 射频信号输出,接50欧天线 | |
14 | VCC | 接电源正极(可外接3.3-5.5V) | |
16 | SDIN | I | 外接I2S(电压0-3.3v) |
17 | BCLK | O | 外接I2S(电压0-3.3v) |
18 | WS | O | 外接I2S(电压0-3.3v) |
20 | SD | O | 外接I2S(电压0-3.3v) |
21 | PTT | I | 模块发射脚,拉低模块进入发射模式,有内部上拉,默认高电平输出 |
22 | TXD | O | 模块串口发送脚(电压0-3.3v) |
23 | RXD | I | 模块串口接收脚(电压0-3.3v) |
24 | MCLK | O | 外接I2S(电压0-3.3v) |
25 | RXLED | O | 外接接收指示灯,低电平点亮,正常高电平输出(要外接1K左右限流电阻) |
26 | CS | I | 模块休眠脚,高电平工作,低电平休眠.有内部上拉,默认高电平。 |
厚度:3.2mm
