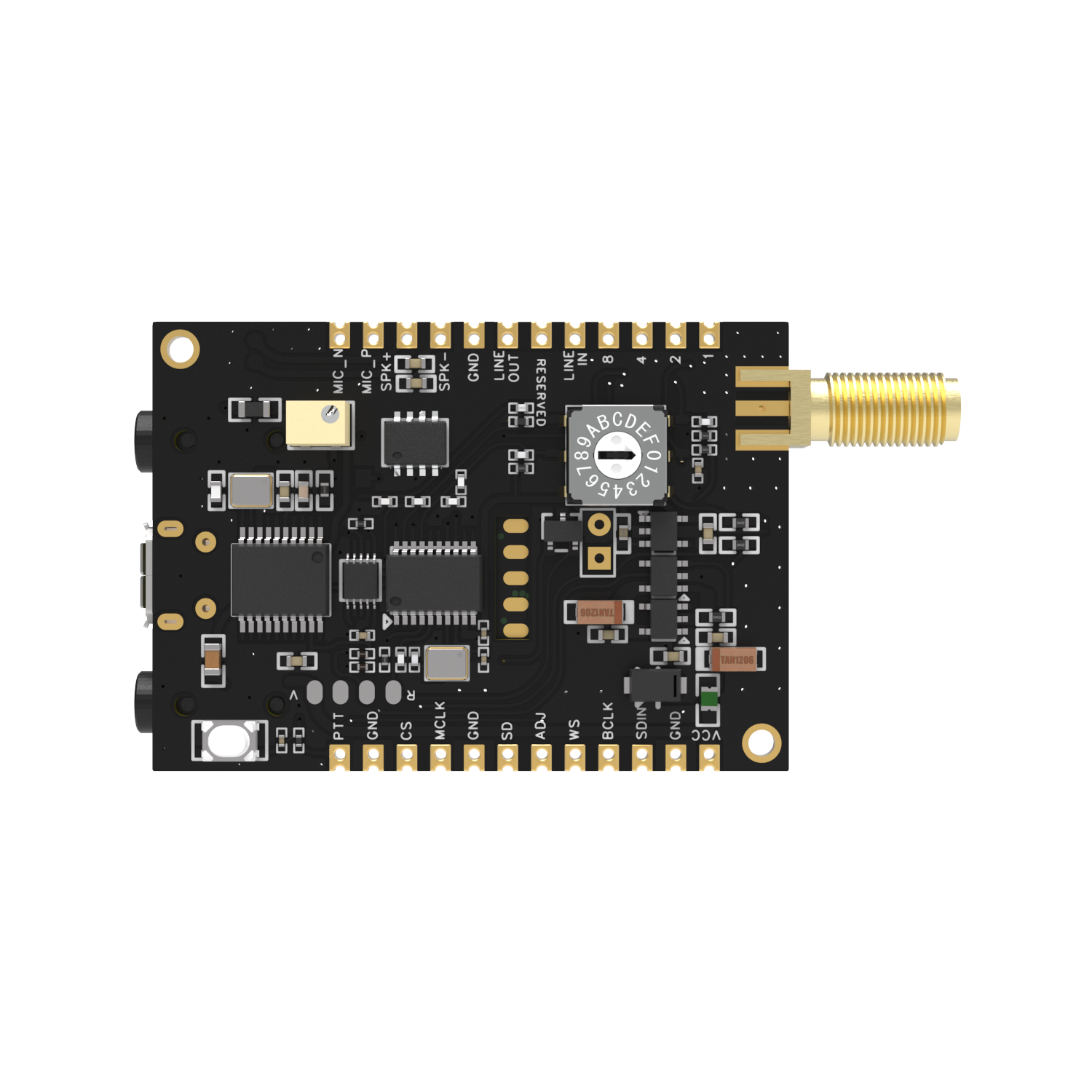

SA628F22 ：无线音频模块带中继全双工数据通信对讲机模块

SA628F22是一款高性价比、高集成的全双工无线数据语音一体通话的无线音频模块。用户可通过USB串口搭配友好的PC界面来读取和设置模块内部的相关参数，并对其收发功能进行控制。通过串口，还可以直接进行数据的收发通讯，实现全双工、带MESH中继的的无线数传功能。

SA628F22模块内置了高速微控制器、高性能射频芯片及功放，用户在使用中，只需外接电源和喇叭，便可轻松实现数字语音的远程无线传输，操作简便快捷。模块采用了宽带扩频技术，具有功耗低、距离远、频率调节灵活等特点。用户可通过I2S数字音频或模拟音频两种接口来实现语音信号的无线传输。

SA628F22模块支持多路并发并收功能和MESH自组网。同时支持空中升级或者串口升级。

SA628F22严格使用无铅工艺生产和测试，符合RoHS、Reach的标准。

联系我们

规格书&附件下载

产品规格书：SA628F22 支持Mesh自组网与并发高集成全双工无线数字音频传输模块V1.12.pdf

其它附件：SA6x8 Update Tool_V1.0.rar

PC软件：SA618 SA628 series configuration tool_V1.1.rar

其它附件：SA618 SA628 PC操作指南V1.0.pdf

其它附件：SA628F22 OTA升级.mp4

其它附件：SA628F22 串口升级.mp4

性能参数

特点&应用

典型应用电路

模块标识

脚位定义

机械尺寸(单位：mm)

应用领域

典型应用电路

模块标识

模块脚位定义

脚位编号	引脚定义	描述
1	VCC	接电源正极.(3.3-5.5V)
2,8,11,17	GND	接电源负极
3	SDIN	外接I2S(0-3.3V)
4	BCLK	外接I2S(0-3.3V)
5	WS	外接I2S(0-3.3V)
6	VOL-ADJ	可外接50K的音量电位器
7	SD	外接I2S(0-3.3V)
9	MCLK	外接I2S(0-3.3V)
10	CS	模块休眠脚，高电平工作，低电平休眠，有内部上拉，默认高电平。
12	PTT	发射控制脚，拉低发射。有内部上拉，默认高电平。
13	MIC_N	外接咪头的负极
14	MIC_P	外接咪头的正极
15	SPK+	外接8欧2W喇叭
16	SPK-	外接8欧2W喇叭
18	LINEOUT	可外接16欧的耳机
19	Reserved	模块测试脚，用户悬空不接
20	LINEIN	外接音频输入信号，最大1VRMS
21	8	频率16通道8421编码，第8位，默认高电平输出
22	4	频率16通道8421编码，第4位，默认高电平输出
23	2	频率16通道8421编码，第2位，默认高电平输出
24	1	频率16通道8421编码，第1位，默认高电平输出

机械尺寸
