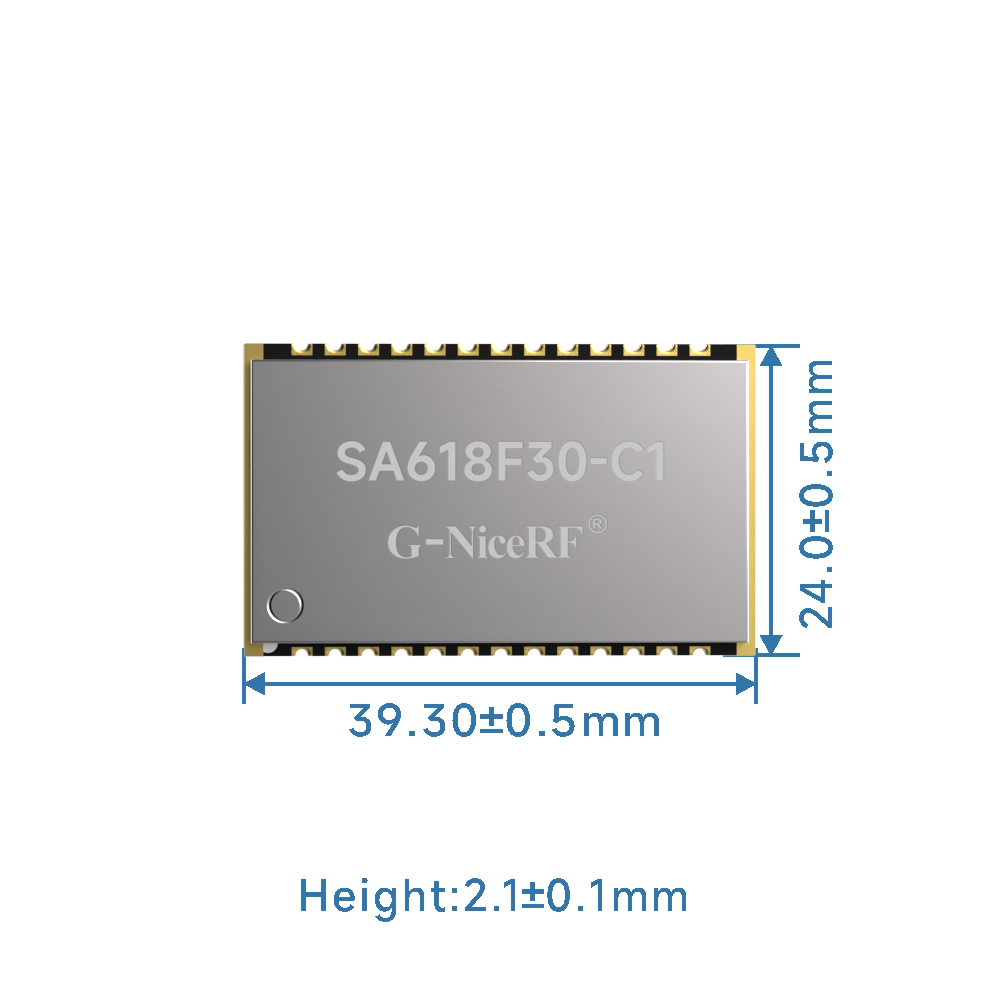

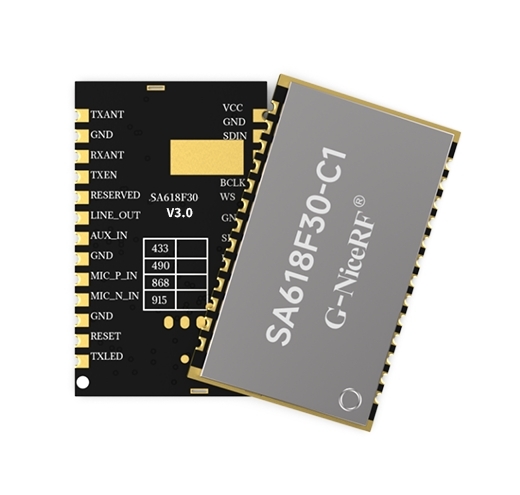

SA618F30-C1：大功率全双工数字音频无线传输模块

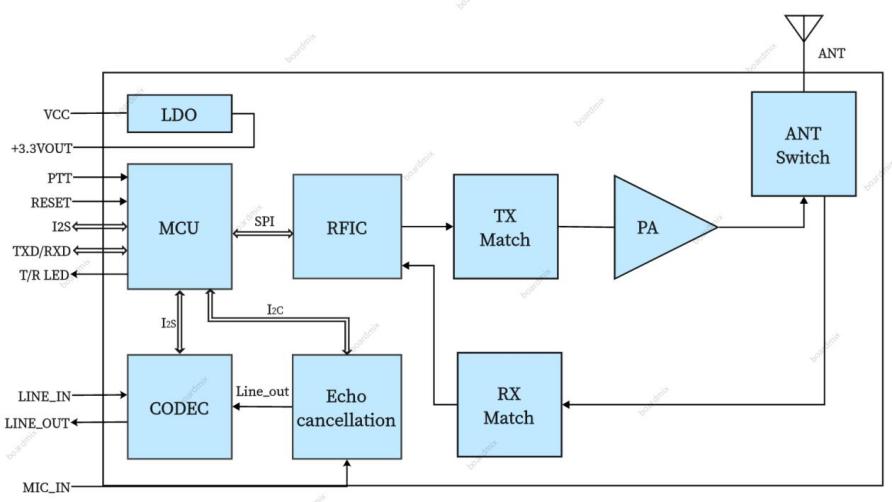

参 数

测试条件

最 小

典 型

最 大

单 位

工作电压范围

3.3

4.2

5.5

V

工作温度范围

-30

25

70

℃

电 流 消 耗

休眠电流

10

20　

uA

接收电流

@无音频输出

50

55　

mA

发射电流（高功率）

4v,@30dBm　

160

mA

射 频 参 数

工作频率范围

UHF　

410

480

MHz

可定制频率范围

150

960

MHz

默认出货频率

UHF(间隔1MHz)

440.125

455.125

MHz

发射功率

@5V

16

32

dBm

发射带宽

500

KHz

接收灵敏度

-117

dBm

音 频 参 数

调制灵敏度

10

100　

mV

接收信噪比

90

dB

频率响应

60

3800

Hz

音频输出功率（line out)

负载16欧　

40　

mW

8通道

160

200

240

ms

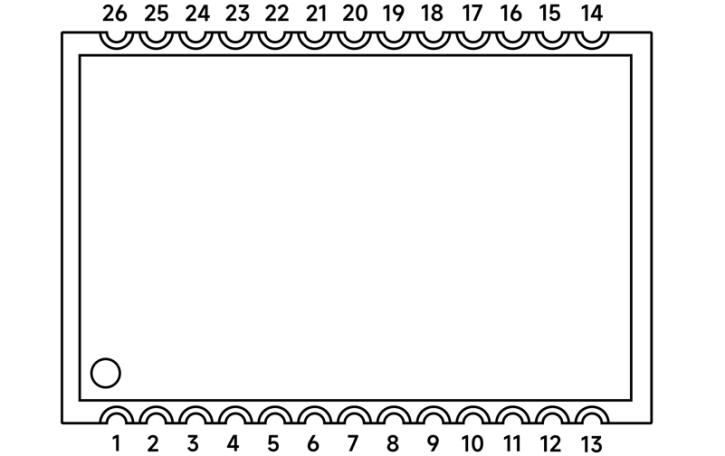

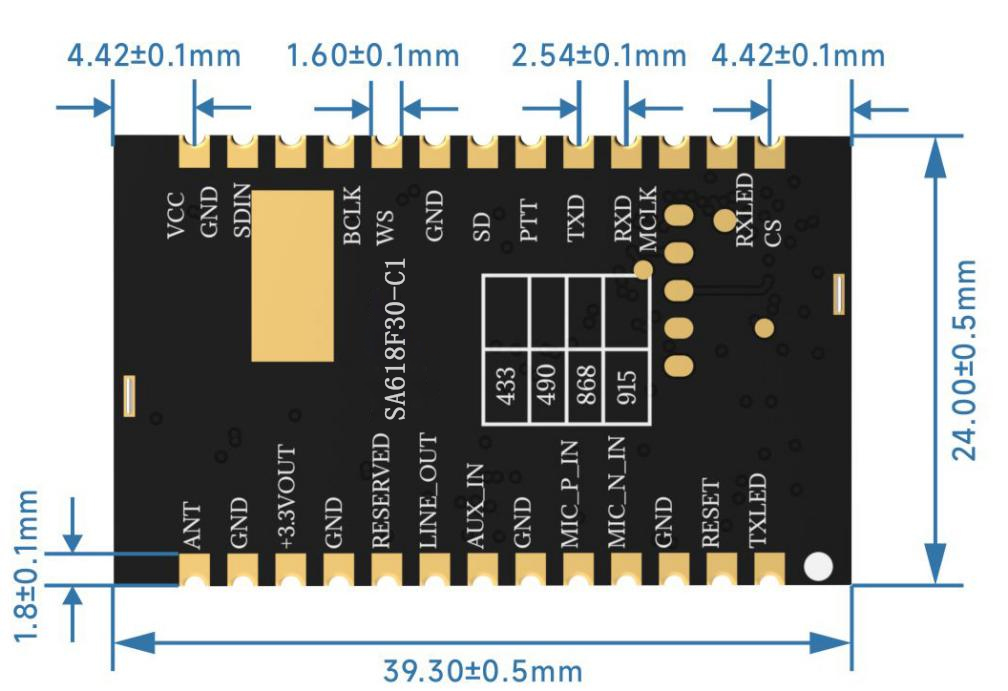

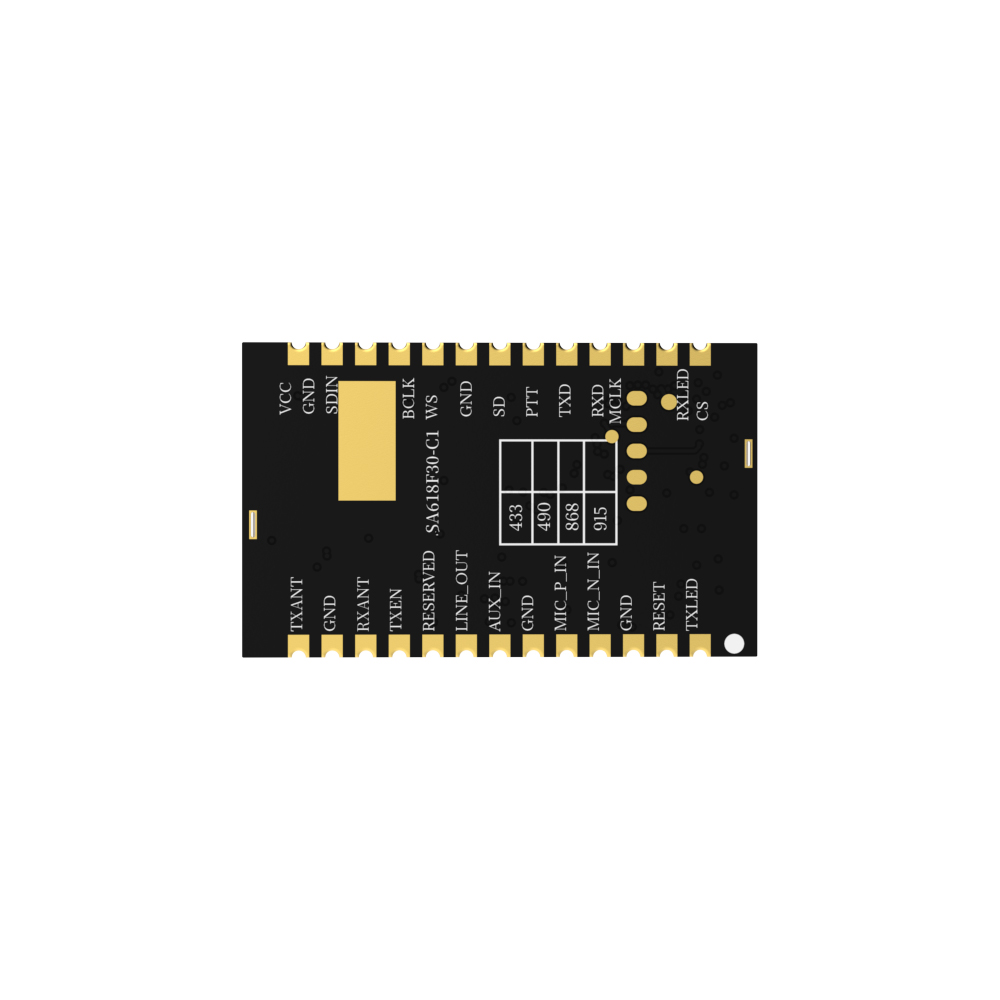

脚位编号

引脚定义

输入/输出

描  述

1

TXLED

O

外接发射指示灯，低电平点亮，正常高电平输出(要外接1K左右限流电阻)

2

RESET

I

模块复位脚，拉低时间大于5ms模块复位

3,6,10,

12,15,19

GND

接电源负极

4

MIC_N_IN

I

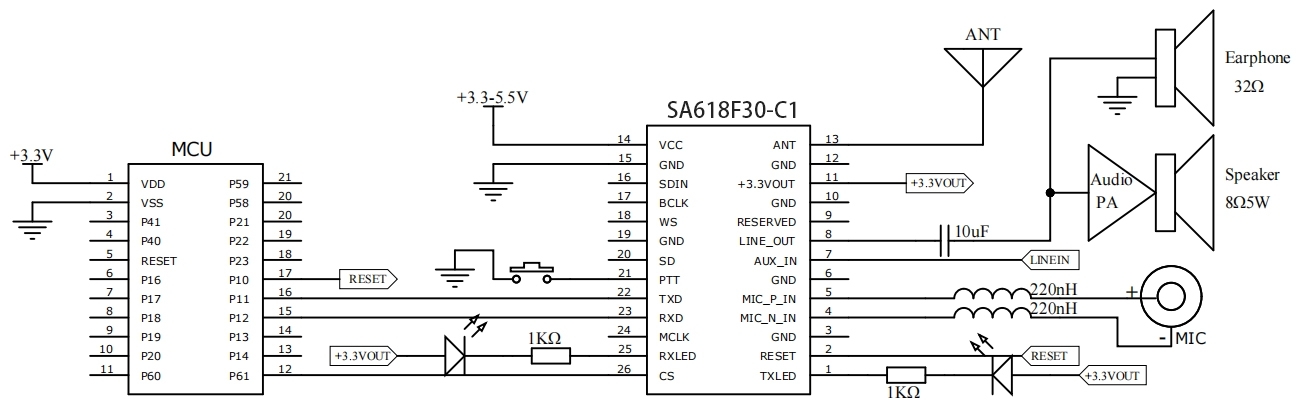

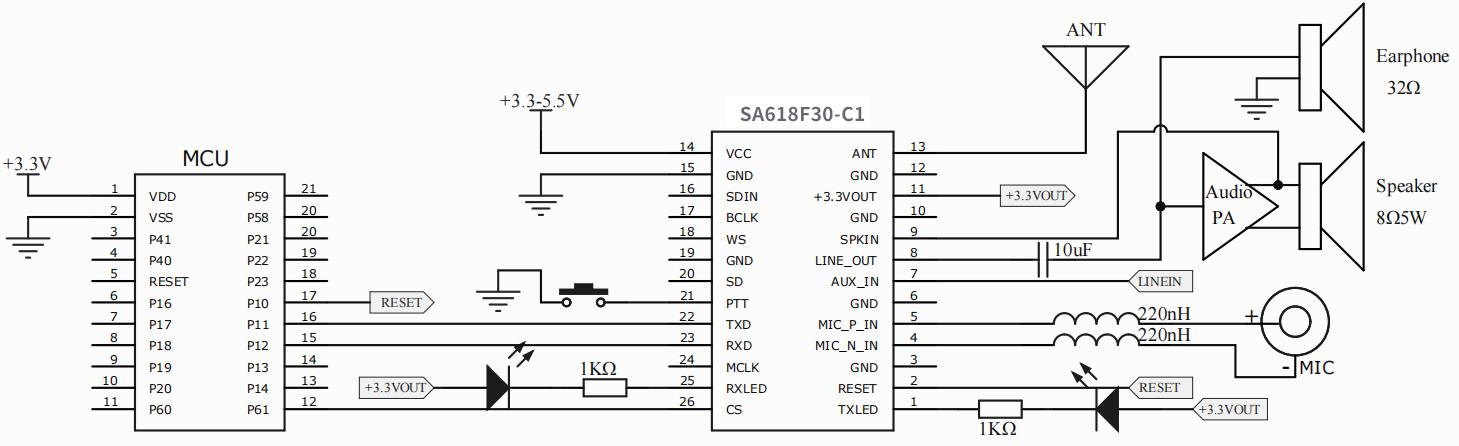

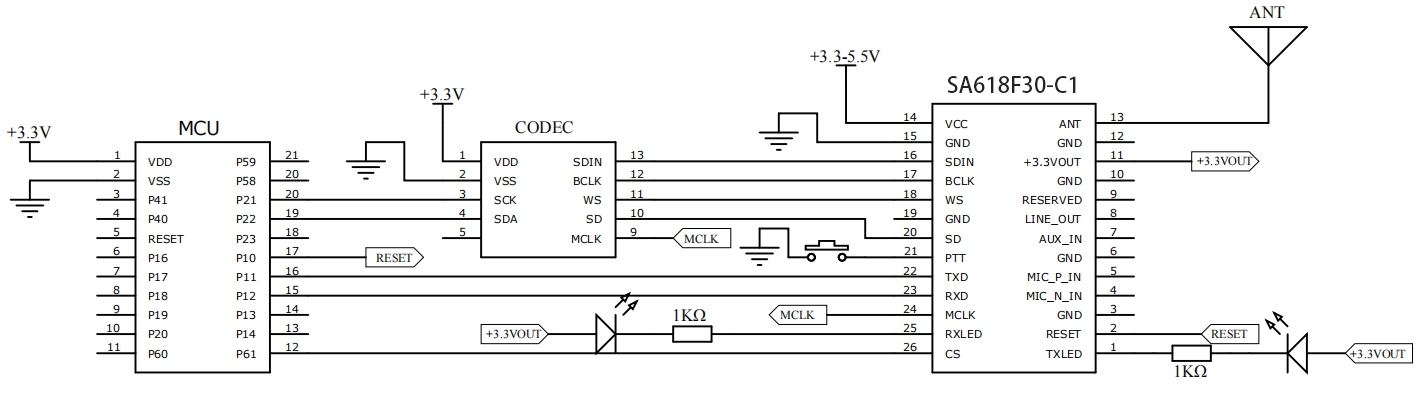

外接咪头的负极，需串220nH电感，参考典型电路。

5

MIC_P_IN

I

外接咪头的正极，需220nH电感，参考典型电路。

7

AUX_IN

I

外接音频输入信号，最大1VRMS

8

LINE_OUT

O

可外接16欧的耳机，需外加LC低通滤波电路，滤除射频干扰，参考典型电路。

9

RESERVED

模块测试脚，用户悬空不接

11

+3.3VOUT

3.3V输出，可外接50mA负载

13

ANT

射频信号输出，接50欧天线

14

VCC

接电源正极(可外接3.3-5.5V)

16

SDIN

I

外接I2S(电压0-3.3v)

17

BCLK

O

外接I2S(电压0-3.3v)

18

WS

O

外接I2S(电压0-3.3v)

20

SD

O

外接I2S(电压0-3.3v)

21

PTT

I

模块发射脚，拉低模块进入发射模式，有内部上拉，默认高电平输出

22

TXD

O

模块串口发送脚(电压0-3.3v)

23

RXD

I

模块串口接收脚(电压0-3.3v)

24

MCLK

O　

外接I2S(电压0-3.3v)

25

RXLED

O

外接接收指示灯，低电平点亮，正常高电平输出(要外接1K左右限流电阻)

26

CS

I

模块休眠脚，高电平工作，低电平休眠.有内部上拉，默认高电平。
