K-1000C LED控制系统无线级联改造 ——基于 LoRa611II 的级联通信替代方案

摘要：本文详细阐述了一种针对 K-1000C LED 控制系统的无线化改造方案。该方案利用 LoRa611II 无线数传模块替代传统的有线级联方式，旨在解决大型LED亮化工程中因布线复杂、维护成本高及扩展性受限等问题。文章将从项目背景、系统痛点、无线改造架构、技术优势及具体应用场景等方面进行专业分析，为景观照明、建筑亮化及舞台灯光等领域的工程人员提供一套可参考的技术思路。

项目背景：传统LED控制系统的布线挑战

在建筑亮化、景观照明、舞台灯光以及大型户外灯光工程中，LED灯光控制系统普遍采用多级控制器级联的结构。K-1000C作为一款应用广泛的LED异步控制器，通过读取SD卡中的预设效果文件，驱动全彩LED灯具实现丰富的动画或色彩变化 。

在传统的系统设计中，多台K-1000C控制器之间通常通过TTL或RS系列信号进行有线级联，构成从主控到各分控的树状或链式控制链路。这种模式在中小规模项目中表现稳定，但随着灯光系统规模的扩大和部署环境的日益复杂，传统的有线布线方式在施工、维护和后期扩展方面逐渐暴露出其固有的局限性。

系统部署面临的常见问题

在大型或结构复杂的项目中，有线级联方案常面临以下挑战：

• 布线施工复杂：在大型景观照明或不规则的建筑亮化项目中，控制器安装点分散，物理距离远。铺设通信线缆不仅工程量大，而且容易受到建筑结构、安装位置和现场环境（如跨路、跨河）的限制，显著增加了施工难度和周期。
• 后期维护成本高：户外环境严苛，线缆、接头及防水处理等环节若出现问题，如接头因湿度、温差或振动导致接触不良或氧化，将直接影响通信稳定性。故障发生时，对埋设或高空线缆的排查耗时耗力，维护成本较高。
• 系统扩展灵活性差：若项目后期需要增加灯光分区、调整控制节点或变更布局，传统有线方式往往意味着需要重新规划和铺设通信线路，改造难度大，灵活性不足。
• 长距离信号衰减风险：在较长距离布线条件下，TTL或RS-485信号可能出现衰减或受到外部电磁环境的干扰，TTL或RS-485信号可能出现衰减或受到外部电磁环境的干扰，增加了数据传输不稳定的风险，可能导致下游灯具控制出现延迟或指令丢失。

针对以上问题，采用成熟的无线通信技术替代物理线缆，成为提升系统部署灵活性的有效技术路径。

无线改造方案：K-1000C与LoRa611II模块的集成

本方案的核心是利用LoRa611II无线透传模块替代控制器之间的级联线缆，实现控制信号的无线传输。该方案在保持K-1000C原有控制逻辑和SD卡播放机制不变的前提下，仅将数据传输的物理介质从有线转为无线。

核心组件介绍

• K-1000C LED控制器：作为系统的核心控制单元，负责解析SD卡中的灯光效果数据，并生成控制信号。

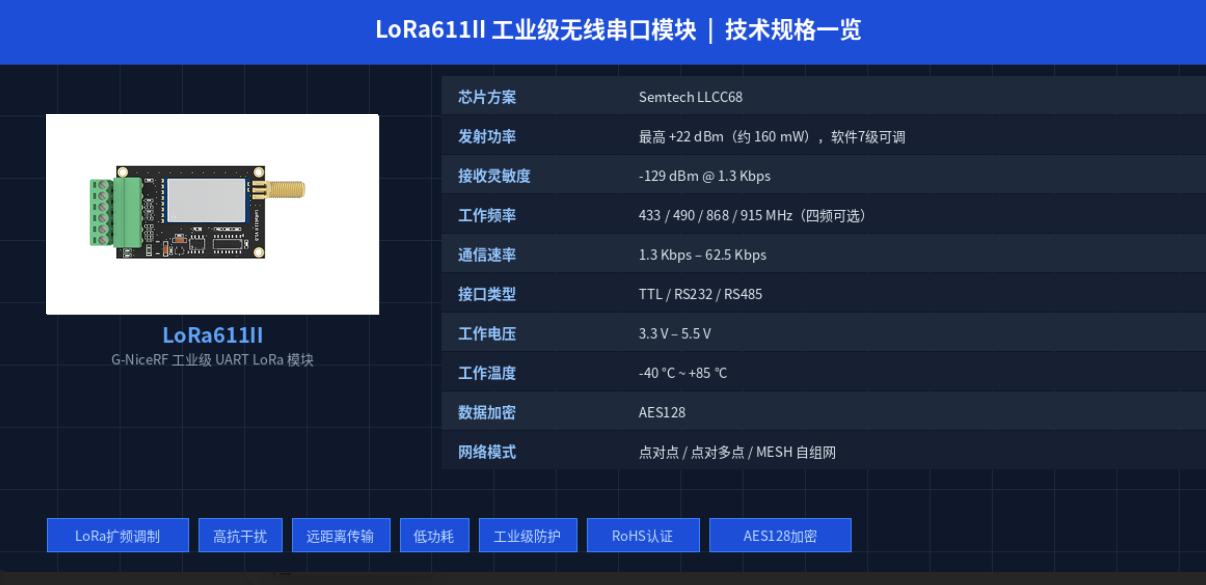

• LoRa611II无线模块：这是一款基于Semtech LLCC68芯片的工业级UART串口透传模块 。它采用LoRa扩频调制技术，提供低功耗、远距离、高灵敏度的无线数据传输能力。其主要技术参数如下表所示：

 系统改造架构与通信流程

改造后的系统将K-1000C的信号输出端（DAT、GND）连接到一台LoRa611II模块（作为发送端），而在下一级控制器或灯具的信号输入端，则连接另一台LoRa611II模块（作为接收端）。

通信流程如下：

• 主控信号输出：主K-1000C控制器按照预定程序，从其DAT端口输出串行控制信号。
• 无线信号发送：与主控连接的LoRa611II发送模块，将接收到的电信号调制成LoRa无线射频信号，并通过天线向空中发射。
• 无线信号接收：部署在远端的LoRa611II接收模块捕获该无线信号，并将其解调还原为原始的串行电信号。
• 分控信号输入：接收模块将还原后的信号通过其DAT端口输出给下一级K-1000C控制器或直接驱动支持协议的灯具。
• 逐级无线级联：通过为每一级控制器配置一对或多对LoRa模块，即可构建一个基于无线链路的级联控制网络，支持点对点、点对多点或MESH网络拓扑。

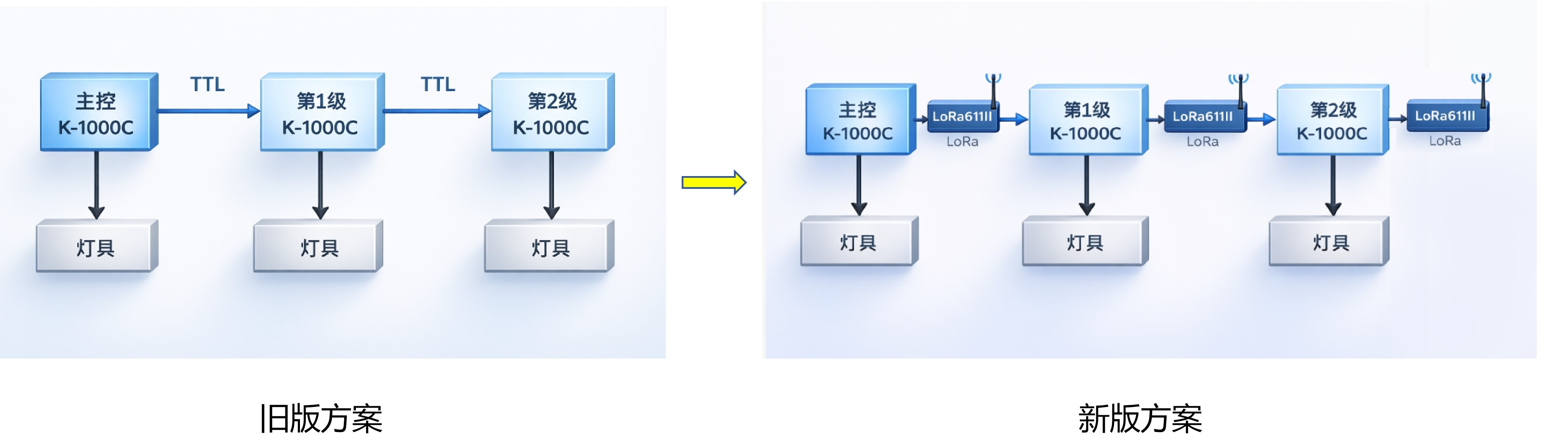

解决方案：

利用LoRa611II替代原有的级联线缆，实现控制器与下一级控制节点之间的无线通信。在保持原有控制逻辑结构不变的情况下，将物理级联连接改为无线通信链路。

关键技术难点：

在将 K-1000C LED 控制系统由传统有线级联升级为无线通信架构的过程中，并不仅仅是简单增加无线数传模块即可实现可靠运行。由于LED灯光控制系统对时序同步、延迟控制以及系统兼容性具有较高要求，在工程实践中需要重点解决以下关键问题。

时序同步与延迟控制问题

在传统有线级联方案中，控制信号通过线缆直接传输，延迟几乎可以忽略。而无线通信需要经历 数据封装、空中传输、接收与解析 等过程，单次通信可能引入毫秒级至数十毫秒级的链路延迟。

如果继续采用原有的 串联级联结构，在多级控制器（如三级级联）的情况下，延迟可能逐级累积，具体程度取决于无线参数配置、数据包长度及系统拓扑结构，可能导致不同区域灯光动画出现不同步现象，从而影响整体视觉效果。

控制接口兼容与安装复杂度问题

K-1000C 控制器的接口设计主要面向传统有线级联方案，而 LoRa611II 模块属于通用无线数传模块。若直接连接，在接口形式、信号连接方式以及现场布线方面都可能增加施工复杂度，不利于工程快速部署。

通过我们配套设计的转接板，LoRa611II无线模块能够与K-1000C控制器实现稳定可靠的连接，同时降低客户安装复杂度，并提升整体项目交付效率。

无线方案的技术优势

与传统有线方案相比，基于LoRa的无线改造方案具有以下方面的优势：

• 提升部署灵活性：无线连接摆脱了对物理线缆的依赖，控制器节点的布局更为自由，尤其适用于已建成或布线困难的复杂环境。灯具可以根据设计需求灵活部署，而无需考虑走线路径的限制。
• 简化施工与维护：可减少了线缆铺设、管道安装、接头防水处理等现场施工工作量。在系统维护时，若模块发生故障，可实现快速替换，无需进行复杂的线路排查，缩短了维修时间，特别是在高空或受限空间作业时优势更为明显。
• 便于系统扩展：在无线信号覆盖范围内，新增控制节点仅需增加相应的LoRa模块并完成参数配置即可，无需对现有线路进行大规模改动。这为项目未来的功能升级（如增加灯光分区或控制点）提供了高度的灵活性。
• 保障信号传输质量：LoRa技术采用扩频调制，具备出色的抗干扰能力和高接收灵敏度。在合理的网络规划和天线部署下，即使在复杂的电磁环境中也能提供稳定可靠的通信链路，提高控制指令的可靠性和准确性。

应用场景

该无线改造方案尤其适用于以下类型的LED灯光控制系统：

• 建筑景观亮化：对于大型楼宇外立面、地标建筑等灯光分布范围广、布线难度大的项目，无线方案可有效降低施工复杂度。
• 城市夜景与桥梁照明：在公园、广场、河道或桥梁等开放空间，无线通信有助于实现更灵活、更具创意的灯光布局。
• 文旅及演艺灯光工程：在主题公园、旅游景区或大型实景演出中，灯具布局可能需要频繁调整，无线方案能够快速适应场景变化。
• 户外广告与标识系统：对于分散的户外广告牌或大型显示屏，采用无线方式可以简化系统集成，减少通信线路的铺设和维护。

 常见问题 (FAQ)

Q1：LoRa无线通信的稳定性如何？是否会受天气影响？

答：LoRa技术本身具备很强的抗干扰能力。在专业部署中，通过合理的信道规划、天线选型与架设，可以构建稳定的通信链路。雨、雪、雾等天气条件会对无线信号产生一定衰减，尤其是在高频段，但在LoRa常用的433/470MHz频段影响相对较小，通过在设计时预留足够的信号余量，可以保证系统在绝大多数天气下的可靠运行。

Q2：一个发送端可以控制多少个接收端？

答：LoRa支持点对多点的通信。理论上，理论上，一个发送端可被同一网络内的多个接收端接收。实际可接入数量需结合空中速率、数据更新频率、网络拓扑以及现场通信环境综合评估。在K-1000C的应用中，一个主控可以通过一个LoRa模块同时向多个从控（每个从控各有一个接收模块）广播相同的控制信号，实现同步控制。需确保所有模块配置在相同的信道和网络ID下。

Q3：无线传输是否存在延时？

答：任何无线通信都存在延时，包括数据打包、空中传输和解包等过程。LoRa属于中低速率通信，其链路延时通常与数据包大小、空中速率、转发方式及网络结构有关，工程应用中一般表现为毫秒级至数百毫秒级。具体取决于数据包大小和空中速率配置。对于LED景观照明这类视觉暂留效应允许一定容差的场景，这种级别的延时通常不会对整体动画效果产生肉眼可察觉的影响。

Q4：LoRa611II模块的实际通信距离能有多远？

答：通信距离受发射功率、天线增益、天线高度、空中速率和实际环境等多种因素影响。在理想的视距（Line-of-Sight）条件下，配合高增益天线，数公里的传输距离是可实现的。在城市或建筑密集的非视距环境中，传输距离会缩短，但通常也能满足数百米范围内的可靠覆盖，远超有线级联的距离限制。

总结

通过采用LoRa611II无线透传模块对K-1000C LED控制系统进行无线化改造，是一种成熟且高效的技术升级路径。该方案不仅有效解决了传统有线级联在大型、复杂项目中面临的施工、维护与扩展难题，还借助LoRa技术可靠的远距离通信能力，为现代LED亮化工程的设计与实施提供了更大的自由度和灵活性。在项目规划阶段，对无线方案进行综合评估和合理设计，将为系统的长期稳定运行和便捷管理奠定坚实基础。
