DMX512无线化改造技术解析：面向复杂布线环境的无线级联灯光方案

摘要：在专业灯光控制领域，DMX512协议凭借其稳定性和通用性成为行业标准。然而，传统的有线级联部署方式在面对复杂环境、旧建筑改造及大规模场景时，其固有的布线复杂性、信号衰减和维护成本高等问题日益凸显。本文将深入探讨一种基于工业级无线透传技术的DMX512无线化改造方案，分析其如何通过替换物理线缆，在完整保留DMX512协议特性的前提下，在很大程度上改善传统方案中的部署限制，并为现代舞台灯光、景观照明及商业显示等应用提供一个更灵活、可靠且经济高效的系统架构。

DMX512有线控制系统的现实挑战

DMX512控制器通过标准的RS-485物理层，以“手拉手”的级联方式将控制信号分发至各个子控制器或灯具终端。尽管该协议在理论上支持长达300米的传输距离，但在实际工程项目中，以下几个关键制约因素严重影响了系统的部署效率与长期稳定性。

DMX512信号基于RS-485物理层，在标准布线条件下理论传输距离可达约300米。但在实际工程环境中，由于线路质量、接头数量、电磁干扰以及接地条件等因素影响，当传输距离较长或节点数量较多时，仍可能出现信号衰减或通信不稳定的问题，可能导致灯具闪烁、通道数据异常或控制失效等问题。

• 布线复杂性与高昂成本：在任何建筑结构内，尤其是已完成装修或结构复杂的历史建筑中，敷设专用的DMX512屏蔽双绞线工程量较大。它不仅涉及线槽铺设、穿管打洞等大量体力劳动，还可能破坏现有装饰。这直接导致了项目周期的延长和人工、材料成本明显增加。

• 信号完整性难以保障：长距离传输是DMX512有线方案的另一大软肋。当信号链路超过100米后，信号衰减现象变得显著。更严重的是，在充斥着强电设备的舞台或工业环境中，电磁干扰（EMI）极易耦合到DMX信号线中，引发数据错误，导致灯具出现不可预见的闪烁、跳变或地址错乱，严重影响演出或展示效果。

• 系统脆弱性与维护难题：“手拉手”的拓扑结构意味着整条链路是一个串联系统。链路中任何一个节点的子控制器故障，或是任意一个接头出现氧化、松动，都会导致其后所有设备失去控制。故障排查实现了系统部署方式的显著优化, 往往需要对整条链路进行逐点检查，如果涉及高空作业，其难度、风险和时间成本将呈指数级增长。

无线化DMX512方案：系统架构与核心原理

为应对上述挑战，基于工业级无线通信模块的DMX512无线化改造方案应运而生。其核心思想是利用稳定可靠的无线信道替代物理电缆，实现控制信号的“透明传输”。

系统架构非常简洁：

• 无线发送端：一个无线发送模块通过DMX接口直接与主DMX512控制器相连。它唯一的任务就是捕获控制器输出的DMX512数据帧，并将其实时、无修改地广播到无线网络中。
• 无线接收端：在每一个DMX子控制器或灯具集中的区域，部署一个无线接收模块。该模块负责监听指定的无线信道，一旦接收到有效数据，便立即将其精确还原为标准的DMX512电信号，并输出给子控制器。

此架构的精妙之处在于，它在逻辑控制层面上完全保持了原有DMX512系统的完整性。对于主控制器而言，它感觉不到任何变化；对于子控制器而言，它所接收到的信号与来自有线连接的信号毫无二致。这种“即插即用”的替换，实现了系统部署方式的革命性升级。

无线方案的技术优势深度解析

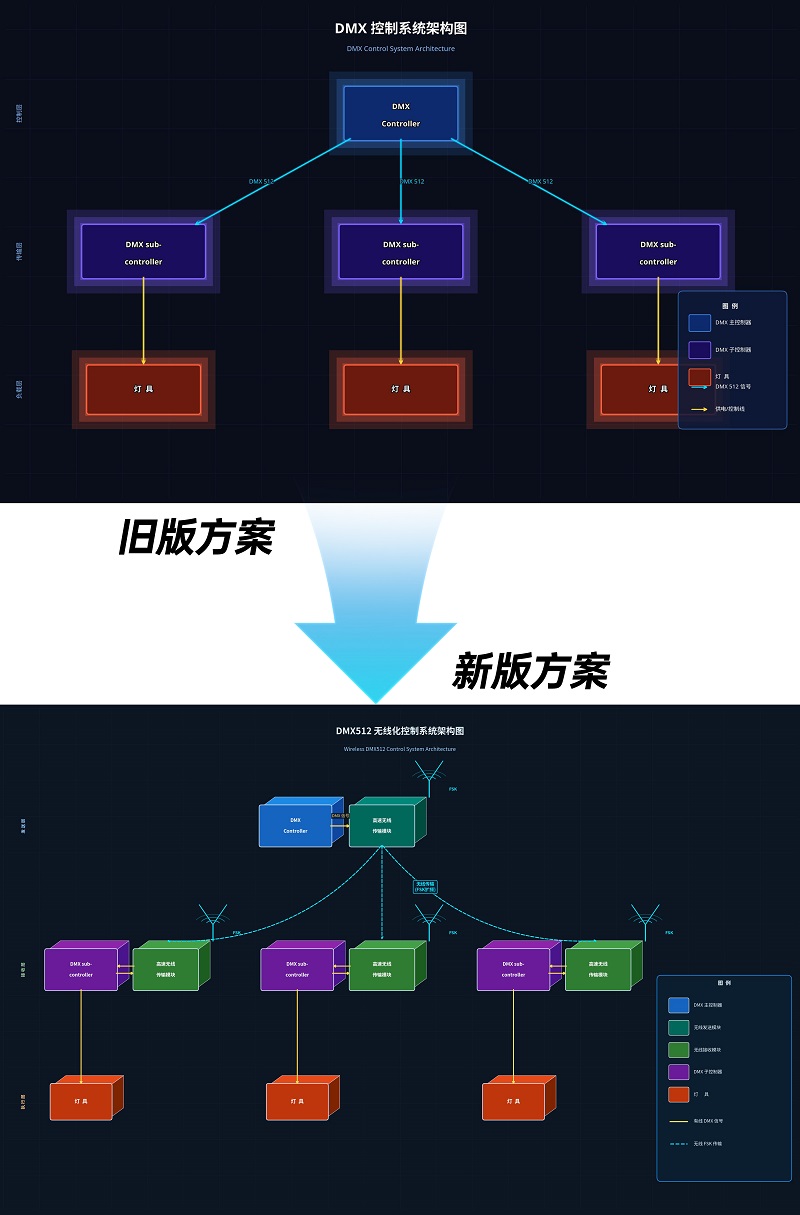

将有线连接替换为无线，带来的不仅仅是部署上的便利，更是在可靠性、扩展性和成本效益上的全面提升。下表对两种方案进行了系统性比较：

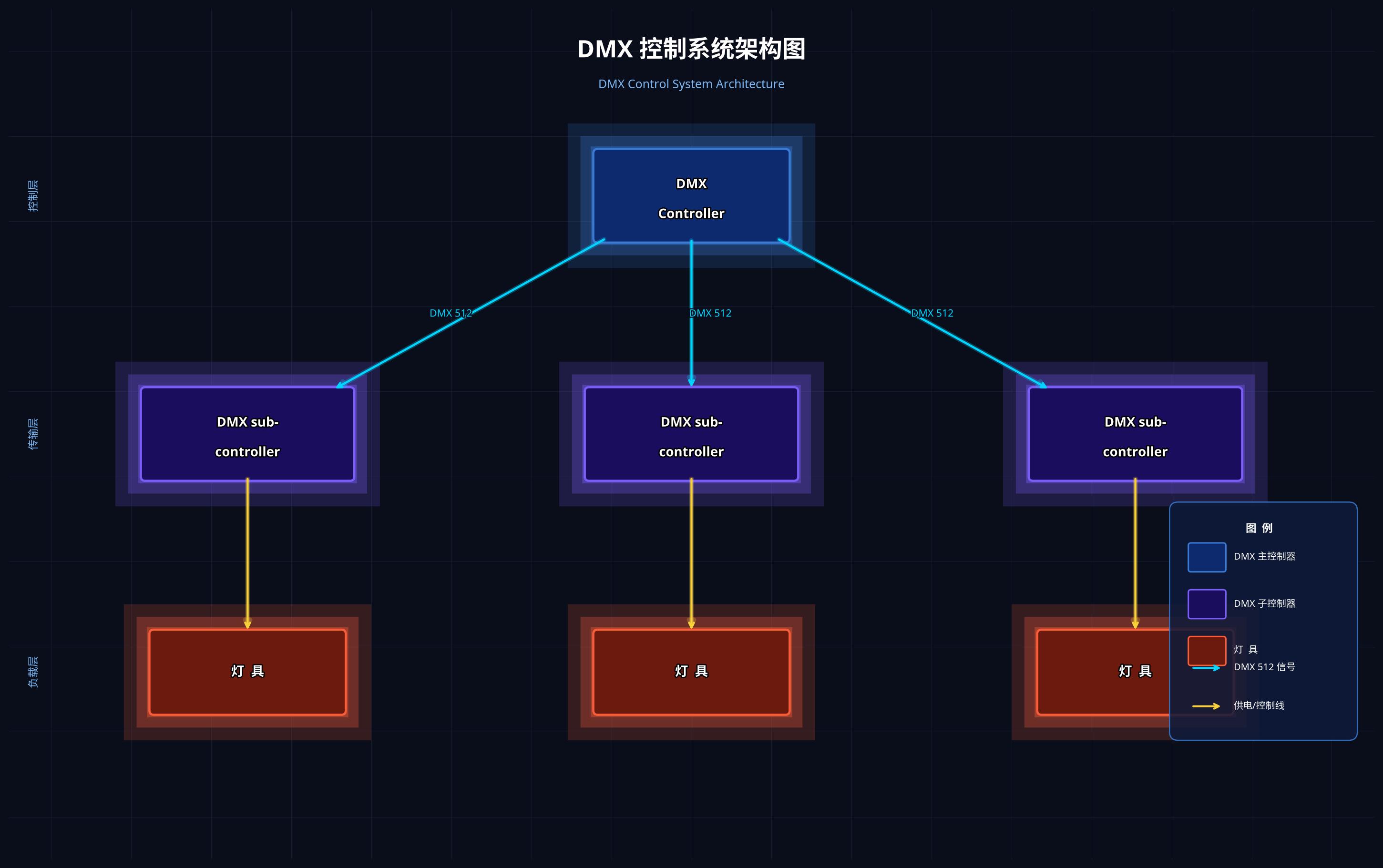

旧版方案

新版方案

高可靠性与抗干扰能力是工业级无线方案的基石。通过采用如LoRa（远距离无线电）等先进的扩频调制技术，无线链路能够在复杂的工业电磁环境中保持极高的通信稳定性。这种技术不仅有效规避了来自电机、变压器等设备的噪声干扰，其传输距离也在部分应用场景下可实现更远的通信距离，确保了在广阔或复杂的空间内信号的稳定覆盖。

关键技术难点与解决思路

在将传统有线 DMX512 控制系统升级为无线架构时，需要解决多个工程层面的关键问题。由于 DMX512 协议对通信时序和数据连续性要求较高，无线链路必须在保证数据完整性的同时维持协议兼容性。实际工程实现中通常需要关注以下几个技术难点。

• DMX512 时序保持
  DMX512 协议采用固定帧结构进行周期性广播，包括 Break、Mark After Break（MAB）以及最多 512 个通道数据。无线传输过程中若延迟或缓存处理不当，可能导致帧间隔异常或数据丢失。因此无线模块需要支持稳定的数据透传机制，并在接收端保持 DMX512 的原始帧结构。

通信延迟与实时性控制
灯光控制系统对实时性要求较高，尤其在舞台或动态灯光场景中。无线链路可能产生一定延迟或抖动，因此需要通过合理的数据缓存和调度机制，使 DMX 数据帧能够以稳定周期进行更新。

• 多节点同步问题
  在大型灯光系统中，一个主控制器通常需要同时控制多个子节点。无线通信环境下，各接收节点之间可能存在微小时间差，因此需要通过稳定的数据广播机制，使多个接收端能够在接近的时间窗口内获得同一帧控制数据。
• 复杂电磁环境下的通信稳定性
  舞台设备、工业设备及开关电源等都会产生电磁噪声，对无线通信造成干扰。因此无线系统通常需要采用扩频调制或跳频通信等技术，以提升在复杂电磁环境中的通信可靠性。
• 系统扩展能力
  随着灯光系统规模扩大，控制节点数量可能增加。无线系统需要具备合理的网络管理能力，使新增节点能够快速接入系统，而不会影响已有节点的稳定运行。

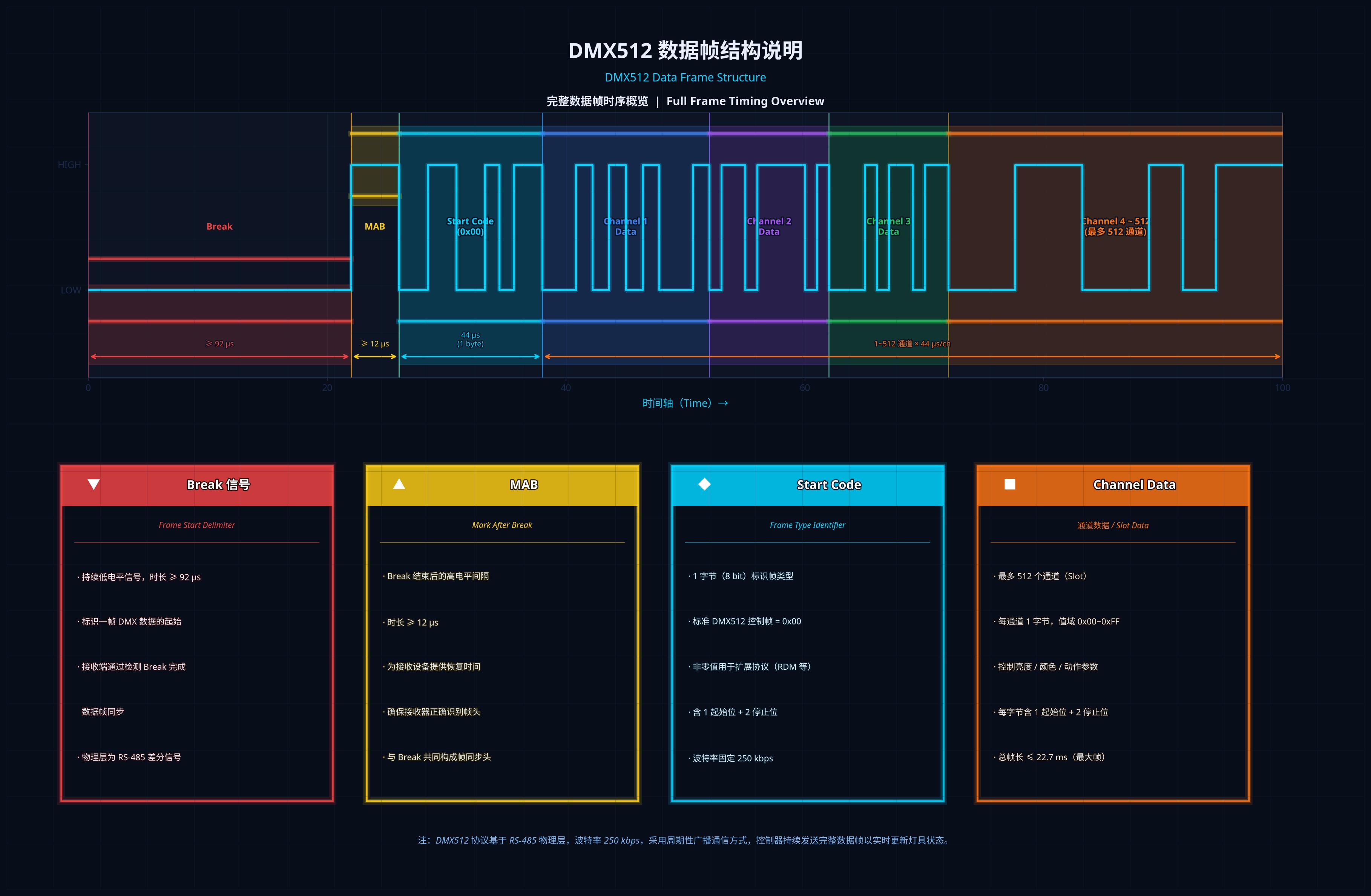

 DMX512 数据帧结构说明

DMX512 协议基于 RS-485 物理层，采用周期性广播的通信方式。控制器会持续发送完整的数据帧，以实时更新灯具的控制状态。一个标准 DMX512 数据帧主要由以下几个部分组成：

• Break 信号
  Break 是一段持续时间较长的低电平信号，用于标识一帧 DMX 数据的开始。接收设备通过检测 Break 信号来同步数据帧。
• Mark After Break（MAB）
  MAB 是 Break 结束后的短暂高电平间隔，用于给接收设备提供恢复时间。
• Start Code
  Start Code 用于标识当前数据帧的类型。对于标准 DMX512 控制帧，其值通常为 0x00。
• Channel Data（通道数据）
  随后是最多 512 个通道的数据，每个通道占用 1 字节，用于表示灯具的亮度、颜色或动作参数。

整个数据帧通常以约 44Hz 的刷新率持续发送。
在无线化方案中，需要确保无线链路能够稳定传输完整的数据帧，并保持原有时序结构，以保证灯具能够正确解析控制信息。

结论：面向未来的智能灯光控制基础架构

总而言之，DMX512无线化改造方案并非简单地“剪断线缆”，而是对传统灯光控制系统的一次深度技术升级。它通过引入成熟的工业无线通信技术，精准地解决了有线部署中固有的灵活性差、可靠性低和成本高昂的三大核心痛点。对于追求高效部署、稳定运行和便捷维护的现代灯光系统集成商与工程师而言，无线DMX512方案无疑提供了一个更具前瞻性、扩展性和经济性的选择，为舞台艺术、城市景观和商业空间的创意照明设计提供了坚实而灵活的技术基础。

FAQ:

Q1: 传统有线DMX512系统的主要痛点是什么？

Answer:根据一线工程师的经验 ，传统有线DMX512系统的主要痛点包括：

1. 布线复杂：尤其在旧建筑改造或结构复杂的场地，敷设专用电缆工程量巨大且成本高昂。
2. 信号衰减与干扰：长距离传输（通常超过100米）会导致信号质量下降，且易受现场电磁环境干扰，造成灯光控制不稳定。
3. 系统脆弱性：采用“手拉手”级联拓扑，任何一个节点或接头故障都可能导致整条链路瘫痪，故障排查极为困难和耗时。

Q2: DMX512无线方案如何保证与现有设备的兼容性？

Answer:DMX512无线方案的核心是采用‘透明传输’（Transparent Transmission）模式。这意味着无线模块在发送和接收数据时，不会对DMX512协议的数据帧结构、通道数据（全部512个通道）以及时序进行任何修改。对于主控制器和子控制器来说，无线链路就像一根看不见的电缆，它们收发的数据格式与有线连接时完全一致，从而确保了即插即用兼容性。

Q3: 无线DMX512方案的可靠性主要依赖什么技术？

Answer:工业级无线DMX512方案的可靠性主要基于先进的无线通信技术，特别是扩频调制技术（Spread Spectrum Modulation），例如LoRa（远距离无线电）。这类技术具备极强的抗干扰能力，能有效抵御工业现场常见的电磁噪声。同时，它们提供远超传统RS-485的传输距离，并支持点对多点的网络拓扑，单个节点的故障不会影响系统中其他设备的正常运行，从而大大提升了整个灯光控制系统的稳定性和鲁棒性。
