UWB653Pro 让 UWB 测距、定位与通信更简单

UWB653Pro是什么？

UWB653Pro 是一款基于 Qorvo DW3000 的 UWB 模块，支持高精度测距、2D/3D 室内定位、高速数据传输和 Mesh 自组网，可实现约 ±10cm 的测距精度，通信距离超过 1Km，空口速率最高达 6.8Mbps。



模块可根据需要配置为基站、标签、数传节点或 Mesh 中继，支持多标签定位、天线延迟校准、AES-128 加密（可定制 AES-256）及 11 档发射功率调节。



与传统需要二次开发的 UWB 芯片或模组不同，UWB653Pro 通过 USB 接口直连电脑，通过 AT 命令即可配置所有参数并保存至 Flash，将 UWB 技术的使用门槛从"芯片级开发"降低到"串口配置即可部署"——适用于工业人员定位、机器人协作、井下通信、仓储物流、医疗定位及快速方案验证等场景。



目录

1. UWB653Pro能帮你做什么？
2. 核心能力总览
3. 开箱即用：USB接口与AT命令
4. 高精度测距与校准体系
5. 室内定位系统
6. 数据传输性能
7. 射频性能与功率管理
8. 通信机制与网络管理
9. Mesh自组网
10. 数据安全
11. 功耗管理
12. 工程部署要点
13. 应用场景
14. 技术规格速查表
15. 常见问题（FAQ）





UWB653Pro能帮你做什么？



需求	UWB653Pro能帮你做什么
快速验证UWB定位方案的可行性	插上USB，几分钟内跑通测距和定位
工厂/仓库/矿井的人员或资产定位	提供完整的基站+标签+Mesh中继架构
评估UWB性能，做原型开发	AT命令配置所有参数，无需写固件
了解UWB能做什么、怎么集成	一个设备体验测距、定位、数传全部功能
给客户做现场演示	U盘大小，随身携带，即插即演





核心能力总览

UWB653Pro 不是只做一件事的模块。它的能力覆盖三个层面：

层级	能力	说明
核心功能层	高精度测距	约 ±10cm，DS-TWR + SS-TWR
	室内定位	2D（3基站）/ 3D（4基站），最多8基站
	高速数传	6.8Mbps / 850Kbps，单包最大1012字节
网络与安全层	Mesh自组网	Node / Router / Node+Router，10跳限制
	AES-128加密	自定义16字节密钥，数传和Mesh均可启用
	CCA清晰信道评估	发送前检测空中碰撞
	ACK自动应答	确认数据是否被成功接收
	帧过滤	PAN ID / 地址 / FCS校验，硬件级过滤
	前导码隔离	不同前导码的模块互不通讯，逻辑信道隔离
易用性层	USB即插即用	内置CH340，直插电脑USB口
	AT命令配置	UWBRFAT命令集，参数可存Flash
	多角色复用	同一模块可切换：测距主/从、定位Tag/Anchor、Mesh节点/中继



并且，同一个UWB653Pro硬件可以配置为以下任意角色：

角色	功能
Anchor（基站）	定位参考点，固定部署
Tag（标签）	移动端，输出自身坐标
Initiator（测距主机）	主动发起测距
Responder（测距从机）	响应测距请求
Node（节点）	数据收发终端
Router（中继）	Mesh网络中转发数据
Node+Router	同时收发和转发

这意味着你只需备货一个型号，就能搭建完整的测距、定位和组网系统。





开箱即用：USB接口与AT命令

UWB653Pro 内置 CH340 TTL转USB芯片，直接插入电脑USB口供电和通信。安装CH340驱动后，打开任意串口工具即可开始操作。



所有参数通过 AT 命令配置，无需编写任何代码：

可配置项	规格书标准指令示例
串口波特率、空中速率	UWBRFAT+BAUDRATE、UWBRFAT+DATARATE
PAN ID 与 设备地址	UWBRFAT+DEVICEID
数据发送目标地址	UWBRFAT+TXTARGET
发射功率（11档）	UWBRFAT+POWER
前导码参数	UWBRFAT+PREAMBLECODE
CCA/ACK/SNIFF 开关	UWBRFAT+CCAENABLE、UWBRFAT+ACKENABLE、UWBRFAT+SNIFFEN
AES 加密开关与密钥	UWBRFAT+SECURITY
Mesh 自组网功能	UWBRFAT+MESHENABLE
天线延迟、测距偏移	UWBRFAT+ANTDELAY、UWBRFAT+DISTOFFSET
基站坐标（Coordinate）	UWBRFAT+COORDINATE



更多配置命令可查阅 UWB653Pro USB口测距通信定位模块V1.0 的第九章配置命令。

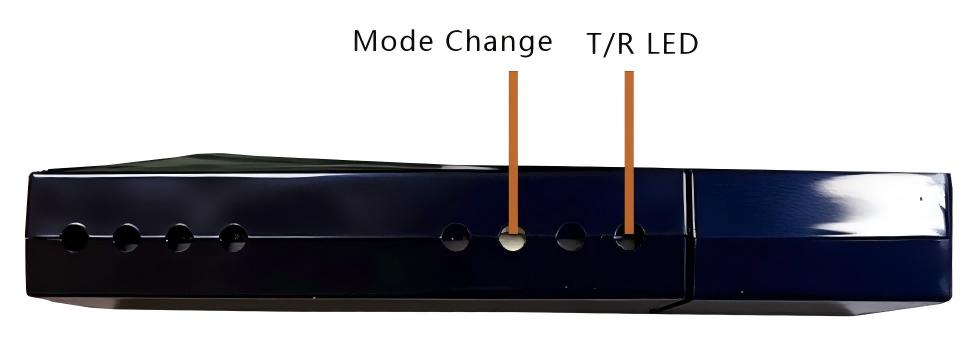

所有参数可保存到Flash，掉电不丢失。设备还配备了 Mode Change物理按键和LED状态指示灯，便于在无电脑环境下切换工作模式。





高精度测距与校准体系

测距精度与方案

指标	参数
测距精度	约 ±10cm
测距方案	DS-TWR + SS-TWR + 时钟偏移修正
最快测距时间	约 3.6ms（6.8Mbps从机）

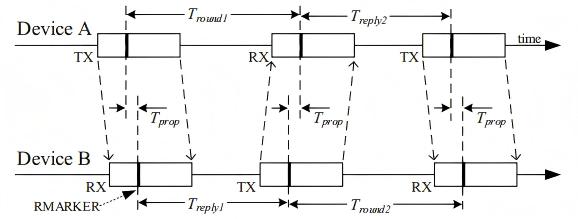

UWB653Pro 不是采用单一测距方法，而是将双边双向测距（DS-TWR）和单边双向测距（SS-TWR）结合，并加入对端时钟偏移修正算法，最大程度消除晶振误差对测距结果的影响。



完整的校准入口

大部分UWB产品只标注"高精度"，并不提供校准手段。UWB653Pro提供了两层校准机制，让高精度在实际工程中真正落地：

天线延迟校准（ANTDELAY）：

• 参数范围：0~65535
• 直接影响测距绝对精度
• G-NiceRF 推荐了4种天线，并提供了各自的建议值
• 使用第三方天线时可通过校准文档手动标定



测距偏移校准（DISTOFFSET）：

• 参数范围：-500~500cm
• 用于补偿系统性偏差
• 进一步微调最终测距结果

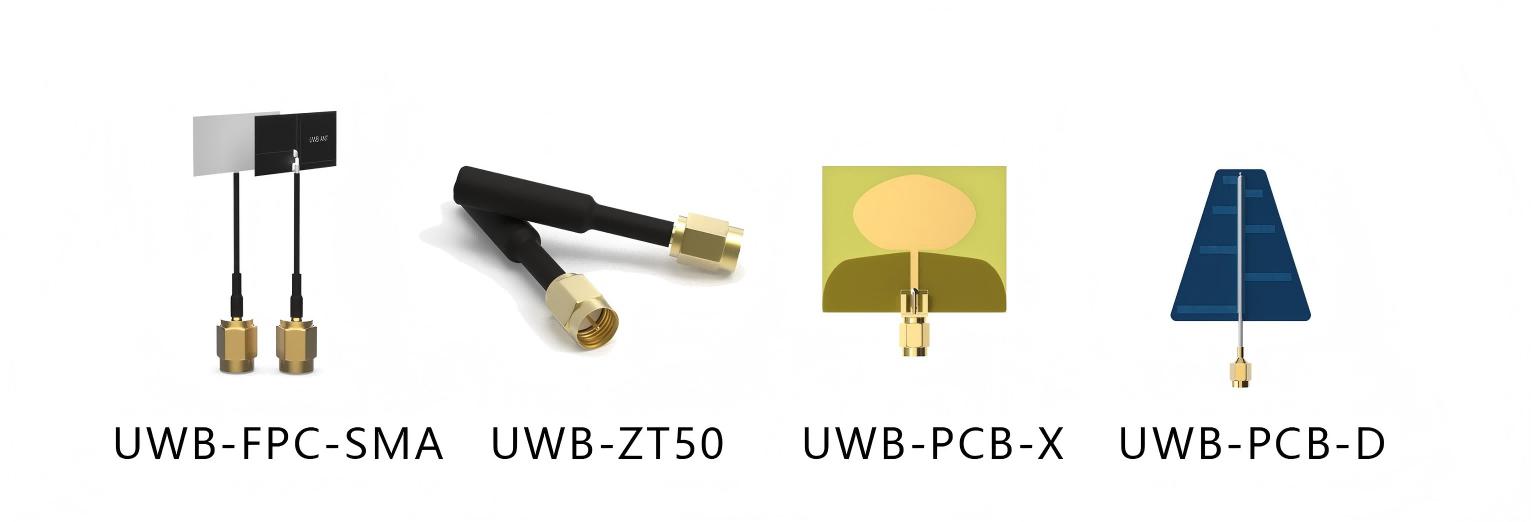

4种天线选配

天线型号	建议延迟值	类型	推荐等级
UWB-PCB-X	16433	PCB天线	性能优先
UWB-ZT50	16408	棒状天线	性能优先
UWB-PCB-D	16476	PCB天线	标准
UWB-FPC	16452	FPC柔性+SMA	标准





用户可根据安装空间和性能需求灵活选择：紧凑空间用PCB天线，开阔环境或远距离场景用棒状天线。每种天线都有厂家标定的延迟建议值，开箱即可获得良好的测距精度。



室内定位系统

定位方式	最少基站数	最多基站数
2D平面定位	3个	8个
3D空间定位	4个	8个



基站坐标可在0 - 1km范围内设置。Tag标签依次对各基站完成测距后，输出计算得到的x/y/z坐标，同时附带与各基站的距离值和RSSI信号强度。



多标签支持

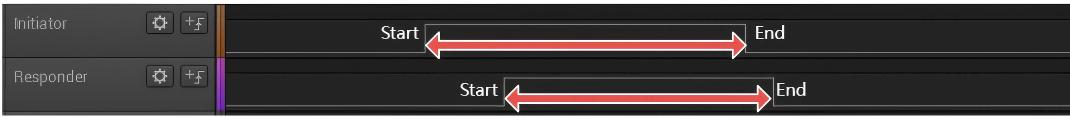

UWB653Pro支持多标签定位。得益于毫秒级的测距速度，系统可以在短时间内对大量标签快速轮询：

空中速率	主机测距时间	从机测距时间
6.8Mbps	4.106ms	3.635ms
850Kbps	4.853ms	4.145ms

这说明在6.8Mbps速率下，理论上每秒可对200+个标签完成一次测距轮询，充分满足人员批量定位、物资追踪等RTLS场景的刷新率需求。





数据传输性能

UWB653Pro不只是定位模块，同时也是一个高速UWB数传设备。

包长能力

工作模式	单包最大用户数据
普通模式	1012字节
AES-128加密	996字节
Mesh组网	1004字节
Mesh + AES-128	988字节



基于DW3000的1023字节收发缓冲区，用户单包可传输最多1012字节有效数据。这在UWB模块中属于高规格容量，一次能发送的数据量大，减少分包和重组的复杂度。

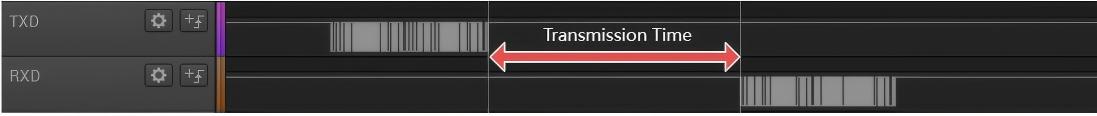

传输时延





UWB653Pro提供了不同包长和速率下的精确时延参考数据，便于系统进行实时性评估：

6.8Mbps：

数据长度	传输延迟
1字节	4.782ms
500字节	8.078ms
1011字节	11.393ms
1012字节	7.168ms

850Kbps：

数据长度	传输延迟
1字节	5.019ms
500字节	12.363ms
1011字节	19.85ms
1012字节	15.715ms

为什么1012字节比1011字节延迟更低？ 因为1012字节恰好构成单包满帧，模块无需等待超时即可立即发送。这个特性对需要精确控制延迟的实时系统非常有价值。



纯数传模式

除普通工作模式（同时支持命令、测距、数传）外，UWB653Pro还提供纯数传模式：

• 不响应AT命令
• 不执行测距/定位流程
• 所有资源专注于数据传输
• 通过物理按键一键切换

适合需要将UWB653Pro作为透明无线串口桥使用的场景，最大化数据传输效率。



射频性能与功率管理

远距离通信能力

指标	参数
最大通信距离	1Km以上
最大发射功率	27.7dBm（约0.5W）
接收灵敏度（850Kbps）	-100dBm
接收灵敏度（6.8Mbps）	-94dBm



UWB653Pro集成了高性能射频功放（PA），发射功率远超普通UWB模块（通常在10~14dBm左右）。这使得数据通信距离可达1Km以上，打破了UWB"只能近距离使用"的传统认知。

注意： 1Km以上主要指数据通信距离。测距和定位精度会受到距离、遮挡、多径等环境因素的影响，远距离场景下精度可能有所下降。



11档功率灵活调节

从 -5dBm到27.7dBm 共11个档位可选：

应用距离	建议档位	功率范围
近距离（<10m）	0~2档	-5 ~ 2dBm
中等距离（10~100m）	3~6档	5 ~ 14dBm
远距离（100m+）	7~10档	17 ~ 27.7dBm



灵活调节功率的实际价值：

• 远距离场景：提高功率保障链路
• 近距离场景：降低功率可减少多径效应，提升测距精度
• 电池供电场景：降低功率延长续航
• 密集部署场景：降低功率减少相互干扰



通信机制与网络管理

灵活的寻址与分组

通信方式	说明
点对点	指定目标地址精确发送
广播	目标地址设为0xFFFF，同 PAN ID 所有设备接收
PAN ID分组	不同 PAN ID 的设备互不干扰，每组最多65535个设备



链路可靠性保障

UWB653Pro内置了三层通信可靠性机制：

CCA（清晰信道评估）： 发送前先检测空中是否有其他UWB信号，避免数据包碰撞。在多模块密集部署场景中尤为重要。

ACK（自动响应请求）： 发送端可确认数据是否被对端成功接收。超时未收到ACK会返回"ACK WAIT TIMEOUT"提示，让上层应用可以做重传决策。

硬件级帧过滤： UWB芯片自动拒收以下无效数据——PAN ID不匹配、非本地址且非广播、FCS校验错误、非标准帧格式。减轻MCU处理负担，提升系统整体效率。



前导码隔离

前导码参数可在9~24范围内配置。使用不同前导码的UWB模块之间完全互不干扰，相当于在同一空间内划分了多个独立的UWB"频道"。适合多套系统共存的大型部署场景。

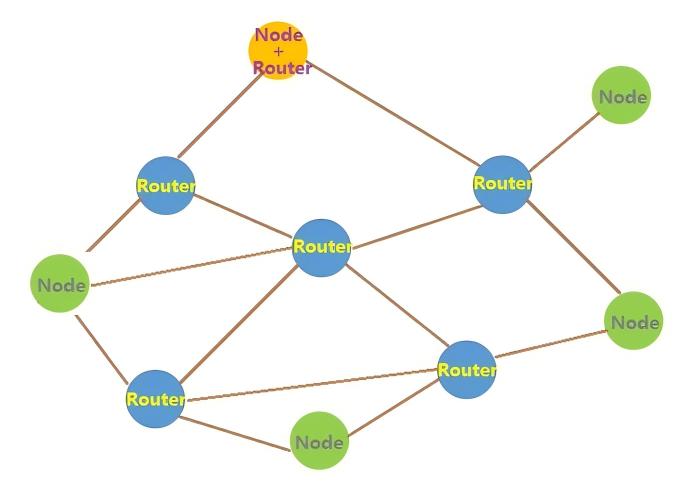

Mesh自组网

Mesh是UWB653Pro与普通点对点UWB模块拉开差距的关键能力。

工作原理

当两个节点之间因距离过远或障碍物遮挡无法直接通信时，可以通过中间的中继节点转发数据，实现间接通信。



三种Mesh角色

角色	行为
Node（节点）	收发数据，不转发他人的数据
Router（中继）	接收并转发同网络中的数据
Node+Router	自己收发数据的同时，也帮别人转发





关键参数

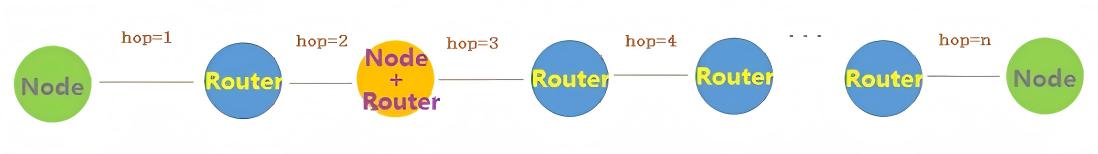

• 最大转发跳数：10跳（防止网络风暴）

• Mesh模式下单包最大：1004字节
• 支持在Mesh模式下启用AES-128加密（单包最大988字节）



常见的连接方式

节点A无法直接到达节点C，但通过中继B转发，数据依然可以送达。在矿井巷道、多车间工厂、多楼层建筑等复杂环境中，这个能力可以有效解决通信盲区问题。





数据安全

加密方案	支持情况
AES-128	标准支持
AES-256	可定制



标准版本支持AES-128无线加密，用户可自定义16字节密钥（32个十六进制字符）。加密在空中链路层执行，发送端加密、接收端解密，中间传输过程中数据无法被窃听或篡改。



对于安全等级要求更高的行业场景（如金融、军工、关键基础设施），可联系原厂定制AES-256加密方案。



加密开启后，单包有效数据减少16字节（用于加密开销），具体容量见数据传输性能章节的包长表格。





功耗管理

工作状态	电流	说明
休眠	<100µA	最低功耗状态
待机（关闭收发）	32mA	MCU运行，射频关闭
SNIFF侦听	72mA	间歇接收，节省33%功耗
正常接收	107mA	持续监听

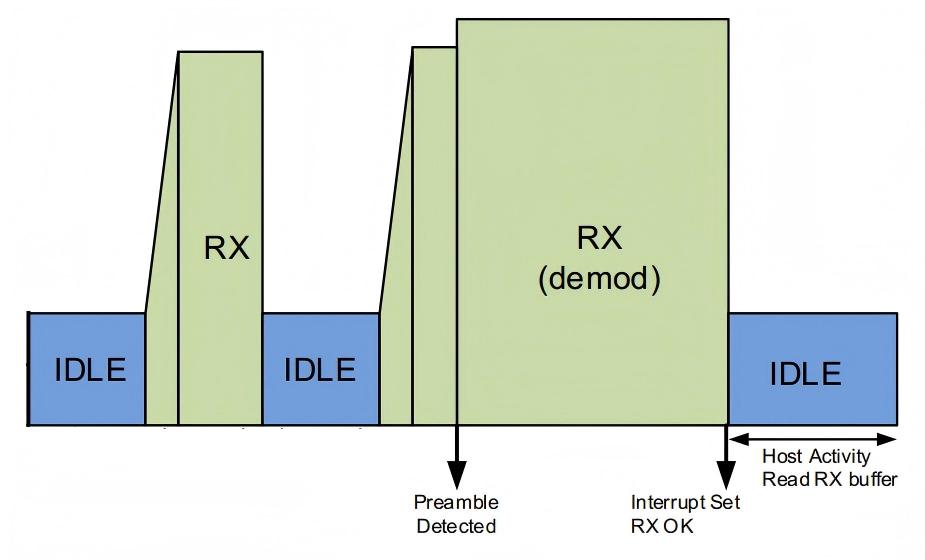

SNIFF侦听模式

开启SNIFF后，模块在RX（接收）和IDLE（空闲）之间每约16µs交替切换，实现约50%的接收占空比。侦听电流从107mA降至72mA，节省约33%。



当模块进入测距或定位流程时，会自动切换为常开接收，确保测距精度不受影响。



功耗优化组合

对于电池供电场景，可以组合使用以下策略：

• 开启SNIFF降低接收功耗
• 降低发射功率档位减少发射功耗
• 不需要接收时关闭RX
• 空闲时进入休眠（<100µA）





工程部署要点

产品兼容性

UWB653Pro与UWB650Pro和UWB650功能兼容，用户可混合搭配使用。老项目可逐步替换升级，无需一次性更换所有设备，降低了迁移成本。



工业级防护

USB接口和射频端口均集成了ESD静电保护器件，提升产品在工业环境中频繁插拔和人员接触时的可靠性。



紧凑尺寸

整机尺寸仅 83.90 × 25.00 × 13.8mm，类似U盘大小，便于随身携带、现场测试和快速部署。





技术基础

• core芯片：Qorvo DW3000（最新一代UWB芯片）
• 遵循标准：IEEE 802.15.4-2020
• 工作频率：CH5（6489.6MHz）





应用场景



场景	核心问题	UWB653Pro如何解决
工厂人员定位	需要在大型车间精确定位人员位置	3~8个基站部署2D/3D定位，精度约±30cm，多标签同时定位
煤矿/隧道定位	巷道遮挡严重，通信盲区多	Mesh中继转发，最多10跳覆盖复杂环境
医院医护追踪	多楼层、多病区，标签数量大	毫秒级测距支持快速轮询，PAN ID分组管理
仓储物流	需要同时定位和传数据	测距+定位+数传一体化，单包最大1012字节
机器人协作	对实时性要求高	时延可预估（最低4.7ms），纯数传模式最大化效率
安全敏感区域	数据不能被窃听	AES-128标准加密， AES-256可定制
方案验证/Demo演示	需要快速搭建原型	USB即插即用，AT命令配置，零编程门槛
电池供电标签	续航时间要求长	SNIFF低功耗模式，11档功率可调，休眠<100µA
多系统共存	同一空间多套UWB系统互相干扰	前导码隔离（9~24可选），PAN ID分组
大范围覆盖	单点通信距离不够	27.7dBm大功率直连1Km+，配合Mesh进一步扩展





技术规格速查表

参数	规格
core芯片	Qorvo DW3000
遵循标准	IEEE 802.15.4-2020
工作频率	CH5（6489.6MHz）
空中速率	6.8Mbps / 850Kbps
最大发射功率	27.7dBm（约0.5W）
功率调节	11档（-5 ~ 27.7dBm）
接收灵敏度	-100dBm（850K）/ -94dBm（6.8M）
数据通信距离	1Km以上
测距精度	约 ±10cm
测距方式	DS-TWR + SS-TWR + 时钟偏移修正
最快测距时间	约3.6ms（6.8M从机）
定位方式	2D（≥3基站）/ 3D（≥4基站），最多8基站
单包最大数据	1012字节（普通）/ 996（AES）/ 1004（Mesh）/ 988（Mesh+AES）
加密	AES-128（标准）/ AES-256（可定制）
Mesh组网	支持，最大10跳
前导码	9~24可选
接口	USB（内置CH340）
供电	5V USB
休眠电流	<100µA
SNIFF电流	72mA
正常接收电流	107mA
尺寸	83.90 × 25.00 × 13.8mm
天线	4种可选（PCB×2 / 棒状 / FPC+SMA）
ESD保护	USB + 射频端口
兼容型号	UWB650Pro / UWB650





常见问题（FAQ）

UWB653Pro和普通UWB模块有什么区别？

普通 UWB 模块通常更适合嵌入式集成，通常用户需要做接口对接和软件开发。UWB653Pro 则采用 USB 设备形态，即插即用，内置射频功放和 ESD 保护，并支持通过 AT 配置命令完成参数设置，可以快速验证、演示和部署。



测距精度±10cm是始终能保证的吗？

±10cm是在合理部署、使用推荐天线、完成校准、环境条件良好时的典型精度。以下因素可能影响精度：

• 近距离多径效应
• 玻璃、金属、墙体等遮挡
• 天线延迟和偏移未校准
• 基站坐标设置不准确

建议使用官方推荐天线，并根据实际环境调整天线延迟和测距偏移参数。



一套基站最多能管多少个标签？

规格上每个 PAN ID 最多支持 65535 个设备地址。实际可同时服务的标签数量取决于基站数量、测距轮询频率和刷新率需求。以 6.8Mbps 速率为例，单次测距约 4ms，一次三基站定位约需 12ms 以上，具体容量需根据实际部署计算。



Mesh中继会增加延迟吗？

会。每一跳中继会增加一次转发延迟。在10跳上限内，总延迟取决于跳数和每跳的转发时间。对于实时性要求极高的场景，建议尽量减少跳数或优化中继节点布局。



可以同时测距和传数据吗？

在普通工作模式下，模块支持命令响应、测距/定位和数据传输功能，用户可按需交替使用。如果需要最大化数传效率且不需要测距，可以切换到纯数传模式。



AES-256加密怎么获得？

标准固件支持AES-128加密。AES-256属于可定制方案，需联系厂商确认定制流程和交期。



UWB653Pro可以和UWB650Pro混合使用吗？

可以。UWB653Pro与UWB650Pro和UWB650功能兼容，用户可以在同一网络中混合搭配使用不同型号的模块。



不同前导码的模块之间能通信吗？

不能。前导码不同的模块之间互不干扰，也无法通信。这个特性可以用来在同一空间内部署多套独立的UWB网络。



发射功率设到最大会不会影响测距精度？

近距离使用时，过高的发射功率可能加剧多径效应，反而影响测距精度。建议在近距离场景下适当降低功率（如0~3档），远距离场景再使用高功率档位。
