UWB653Pro：UWB测距、定位、数传高速率 AES-128

UWB653Pro模块是思为无线推出的一款基于UWB（Ultra Wide Band，超宽带）技术的无线通讯模块，遵循IEEE 802.15.4-2020 Standard协议。UWB653Pro模块基于Qorvo DW3000 UWB芯片设计，集成高性能射频功放、MCU及通用IO接口，并包含ESD保护器件。UWB653Pro模块将UWB技术应用中的数据通讯、测距、定位功能集于一身，通过串口实现远程通信、精准测距/定位及硬件控制功能。

该产品与我司的UWB650Pro、UWB650模块功能兼容，用户可自主搭配使用。

联系我们

规格书&附件下载

产品规格书：UWB653Pro USB口测距通信定位模块V1.0.pdf

PC软件：UWBTools V1.2(新版PC软件).zip

产品规格书：固件升级.zip

性能参数

特点&应用

操作说明

机械尺寸

系列产品

参数	备注	最小	典型	最大	单位
工作电压范围			5.0	5.5	V
工作温度范围		-20	25	60	℃
工作频率范围	CH5		6489.6		MHz
数据速率		850K		6.8M	bps
电流消耗
休眠电流			<100		uA
发射电流	Continues Frame mode		<350		mA
接收电流			107		mA
侦听接收电流	Low-Power SNIFF mode		72		mA
待机电流	关闭接收且不发送数据		32		mA
发射参数
发射功率	@VCC=5.0V	-5		27	dBm
发射带宽（BW)			499.2		MHz
接收参数
接收灵敏度	@850Kbps		-100		dBm
接收灵敏度	@6.8Mbps		-94		dBm

产品特点

遵循IEEE 802.15.4-2020 Standard UWB 以及通讯协议
支持UWB Channel 5（6489.6MHz）
支持8Mbps和850Kbps空中数据速率
多档发射功率调节，最大发射功率5w
支持 0-1023 字节数据帧长度
1Km超远距离数据通讯
支持自组网Mesh
支持双向测距SS-TWR和DS-TWR及定位方案
测距精度小于±10cm
支持多标签定位。精确的定位计算
静电保护功能（ESD）

应用领域

大型工业生产人员定位
各种室内定位的场合
煤矿井下定位
医院医护人员定位

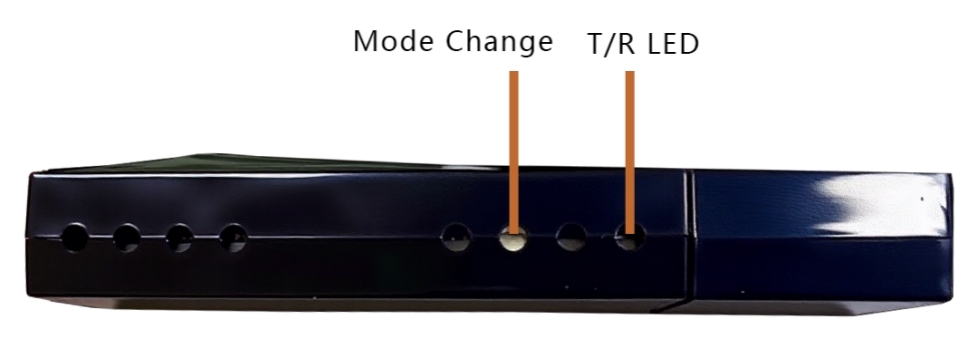

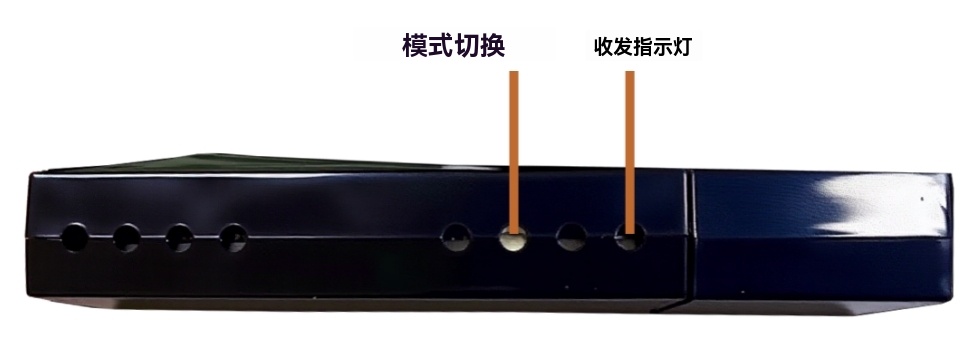

UWB653PRO接口说明

UWB653Pro模块上电或复位时，T/R LED位置的红/蓝指示灯将短暂亮起约0.5秒。代表模块已完成启动操作。启动完毕后模块默认为普通工作模式，可正常处理从USB口输入的命令以及测距/定位功能和数传功能。

纯数传模式通过外置 Mode Change 按键进行切换：

长按 Mode Change 按键约100ms，模块将开始切换工作模式（进入/退出纯数传模式）。

切换过程中，模块指示灯将以闪烁方式提示当前切换状态：

如进入纯数传模式，T/R LED处的红/蓝指示灯将同时连续闪烁3次。
如退出纯数传模式，T/R LED处的红/蓝指示灯将同时连续双闪3次。

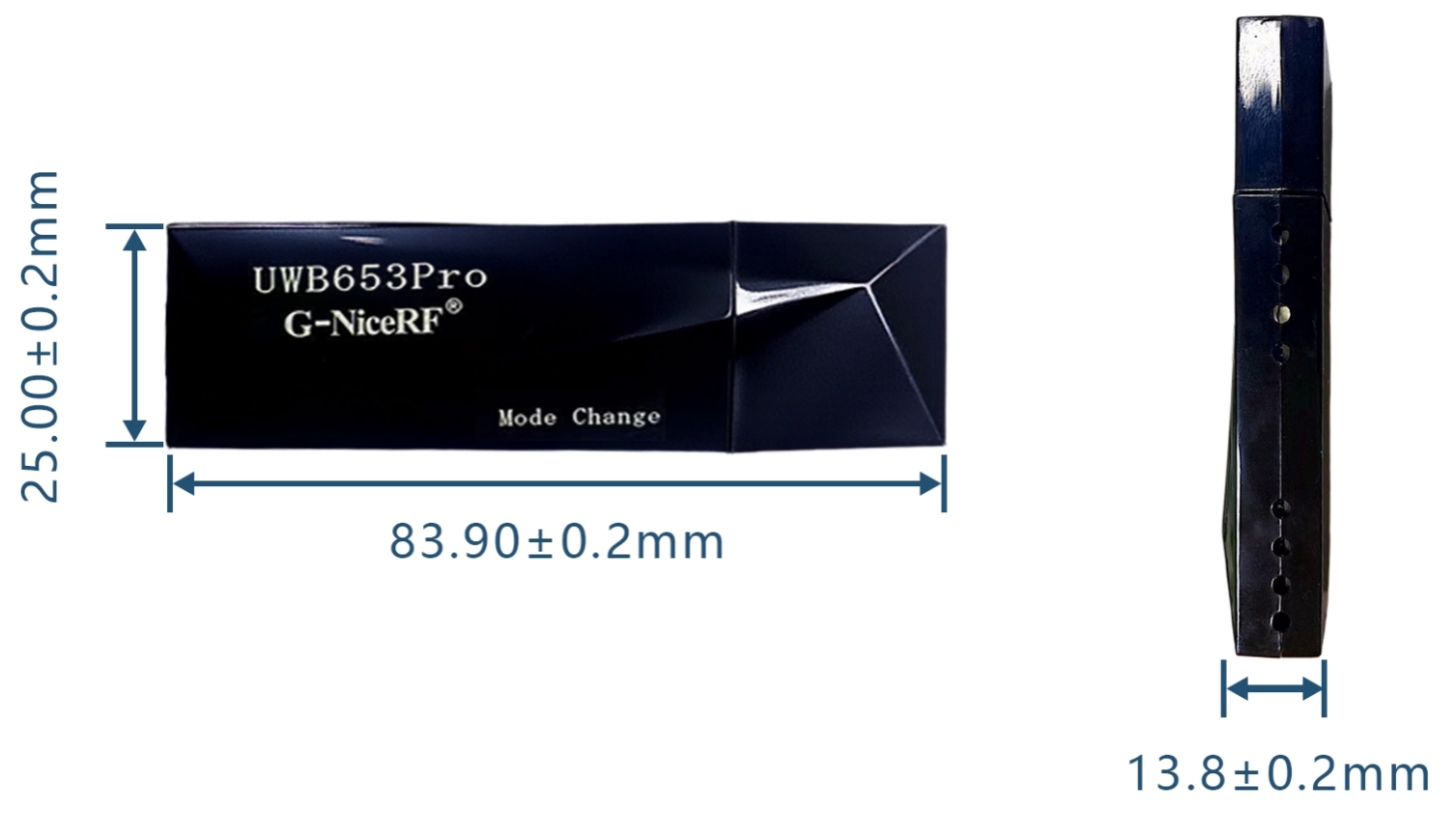

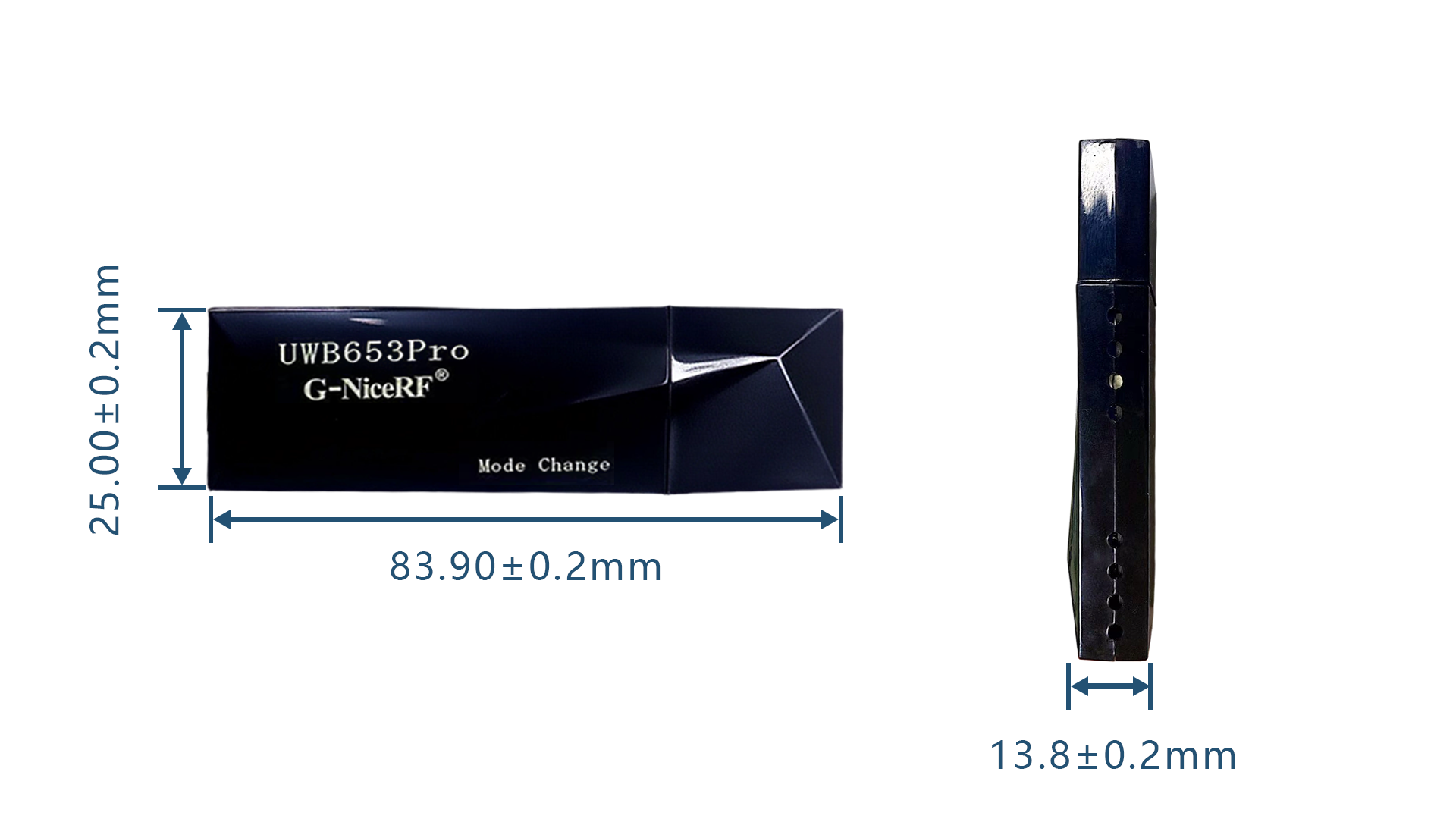

模块尺寸

型号	协议	功率	频率（MHz）	空中速率	尺寸(mm)	描述
UWB650Pro	IEEE802.15.4-2020	500mW	6489.6和7987.2	6.8Mbps和850Kbps	2030.13.1	同UWB650功能兼容，休眠电流uA级
UWB650	IEEE802.15.4-2020	500mW	6489.6	6.8Mbps和850Kbps	20464	双边测距，定位，数传，MESH，ESD
UWB3000F00	IEEE802.15.4-2020	1mW	6489.6和7987.2	6.8Mbps和850Kbps	13.5622.22.3	10CM高精度定位，测距,Arduino
UWB3000F00-X1	IEEE802.15.4-2020	1mW	6489.6和7987.2	6.8Mbps和850Kbps	13.56142.6	可自定义外接天线
UWB3000F27	IEEE802.15.4-2020	500mW	6489.6和7987.2	6.8Mbps和850Kbps	16.233.883	10CM高精度定位，测距,Arduino
UWB3000Fxx Demo	IEEE802.15.4-2020					UWB3000系列功能测试版
