UWB650Pro：0.5W UWB高精度定位 测距 透传模块 uA级休眠电流

参数

备注

最小

典型

最大

单位

工作电压范围

3.0

4.2

5.5

V

工作温度范围

-20

25

60

℃

工作频率范围

CH5

6489.6

MHz

数据速率

850K

6.8M

bps

电 流 消 耗

休眠电流

<100

uA

发射电流¹

Continues Frame mode

<350

mA

接收电流

107

mA

侦听接收电流

Low-Power SNIFF mode

72

mA

待机电流

关闭接收且不发送数据

32

mA

发 射 参 数

发射功率

@VCC=5.0V

-5

27

dBm

发射带宽（BW)

499.2

MHz

接 收 参 数

接收灵敏度

@850Kbps

-100

dBm

@6.8Mbps

-94

dBm

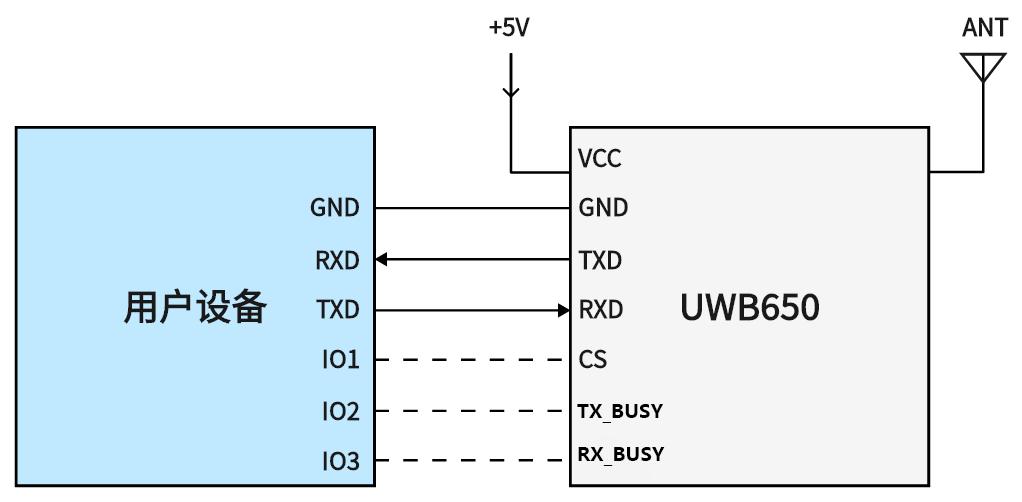

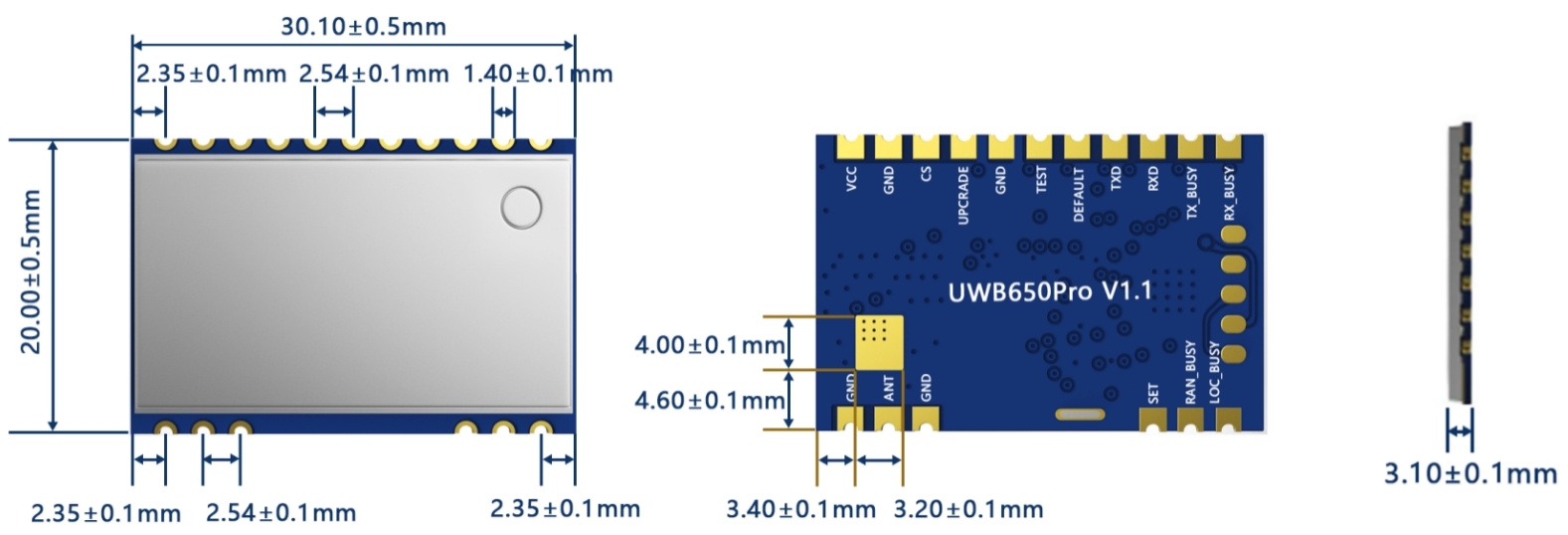

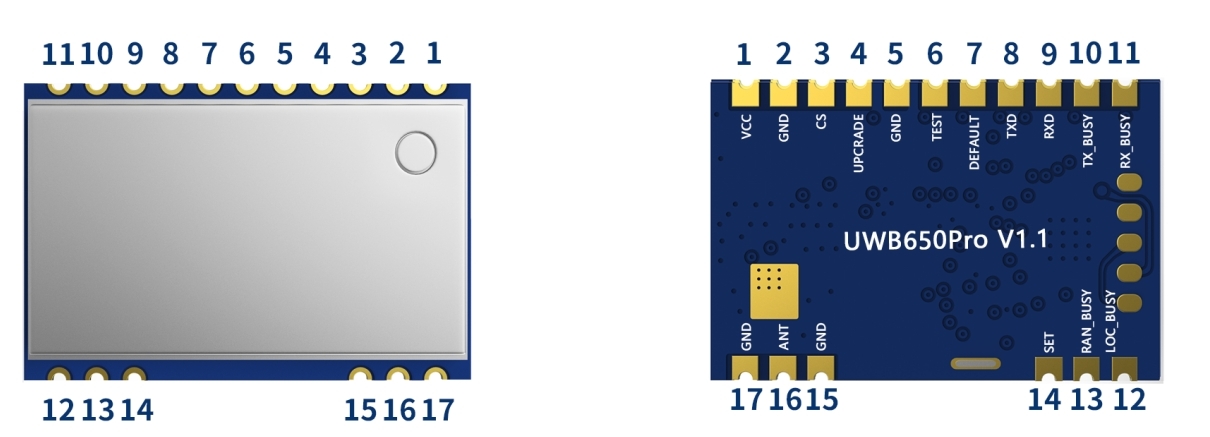

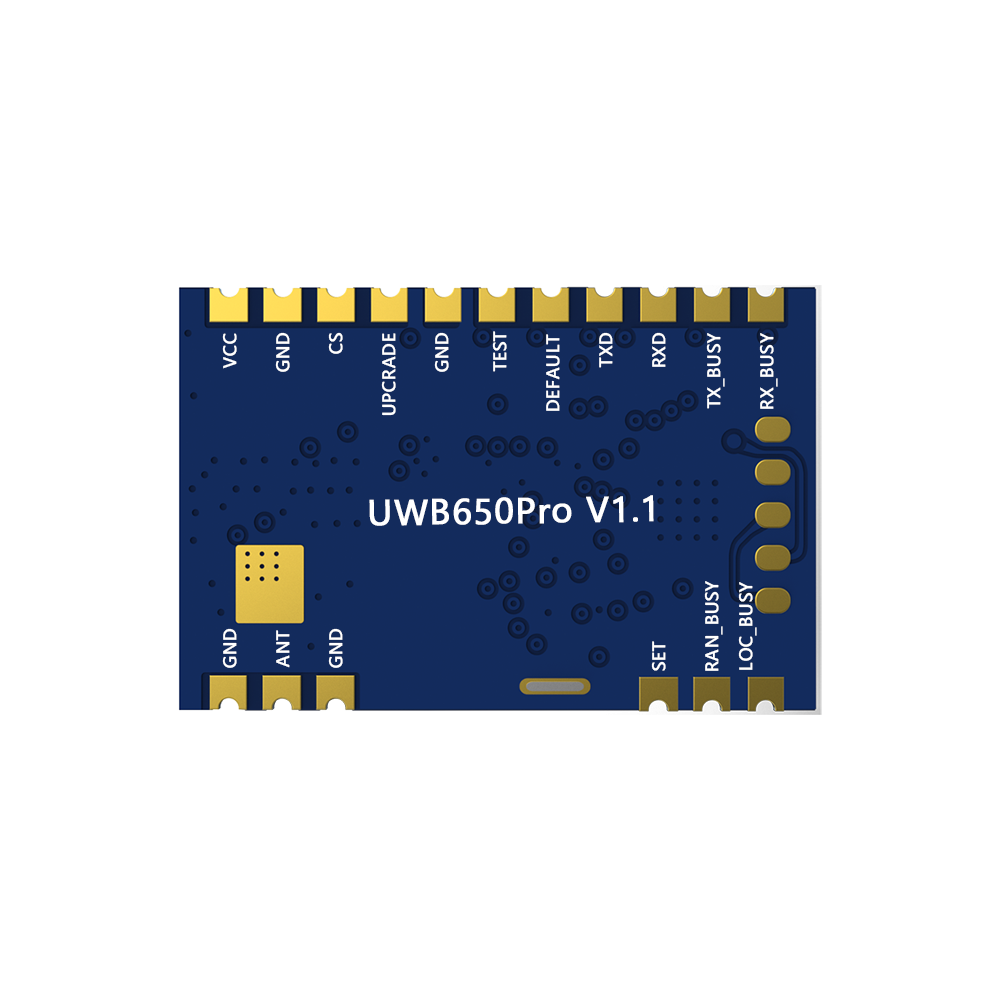

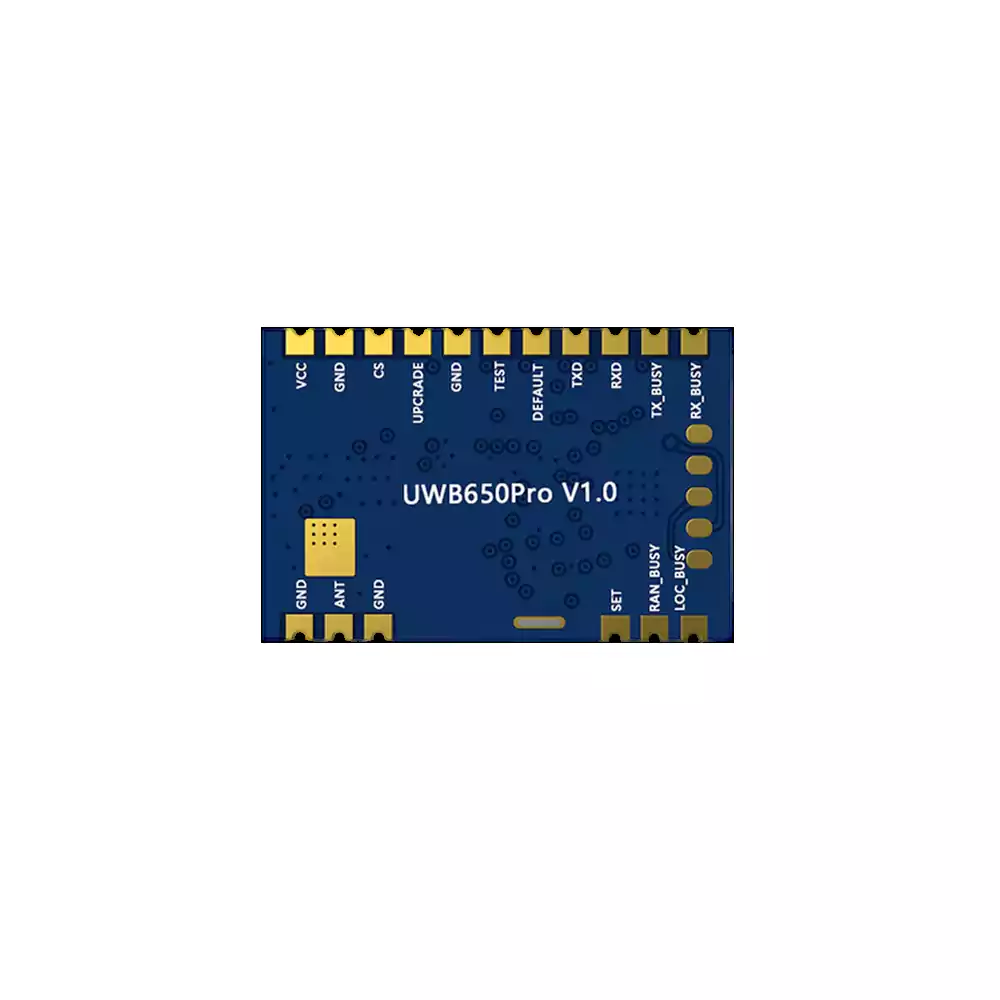

脚位编号

引脚定义

I/O

电平标准

描  述

1

VCC

-

3.0-5.5V

外接电源正极

2,5,15,17

GND

接电源地

3

CS

I

0-3.3V

休眠脚，内部上拉，外部施加低电平时进入休眠

4

UPGRADE

I

0-3.3V

模块固件更新使能脚

6

TEST

I

0-3.3V

-

7

DEFAULT

I

0-3.3V

内部上拉,工作状态下持续拉低10s左右强制重启并恢复出厂设置

8

TXD

O

0-3.3V

串口数据输出脚，外接设备的RXD引脚

9

RXD

I

0-3.3V

串口数据输出脚，外接设备的TXD引脚

10

TX_BUSY

O

0-3.3V

发送状态指示脚，正在发送数据时输出高电平,发送完毕后输出低电平

11

RX_BUSY

O

0-3.3V

接收状态指示脚，接收到数据时输出高电平，接收完毕后输出低电平

12

LOC_BUSY

O

0-3.3V

模块定位状态指示脚，当模块正在与其他模块执行定位功能时输出高电平，其他情况输出低电平

13

RAN_BUSY

O

0-3.3V

模块测距状态指示脚，当模块正在与其他模块执行测距功能时输出高电平，其他情况输出低电平

14

SET

I

0-3.3V

模块工作模式控制脚，内部上拉，高电平时为普通模式，可以正常收发普通数据与执行命令

16

ANT

外接50欧天线
