UWB3000Fxx Demo:功能演示板 UWB测距功能模块

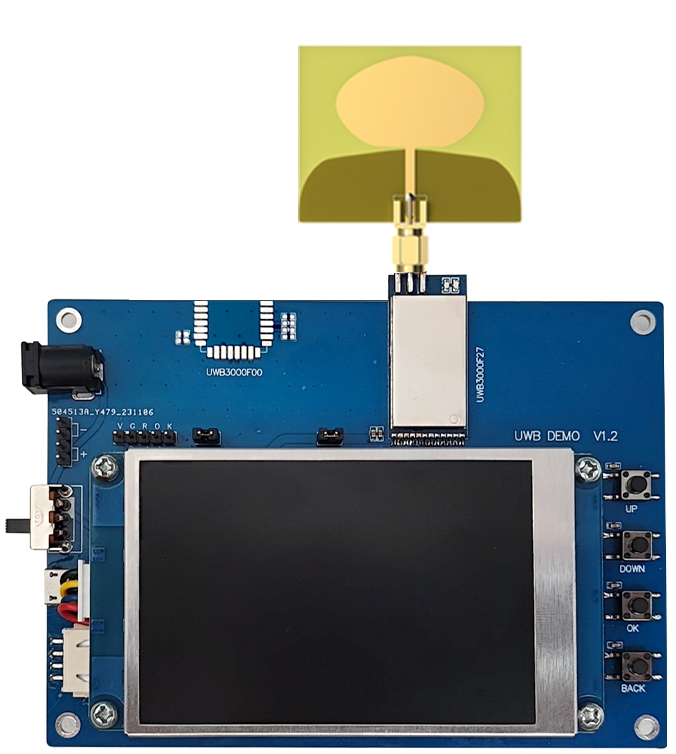

UWB3000Fxx Demo板搭载了1个UWB前端模块(UWB3000F00或UWB3000F27)、   1个显示屏及其操作按键。用户可通过操作界面来配置模块参数、并且测试相关的功能。



联系我们

分享产品:

规格书&附件下载

产品规格书:UWB3000FXX_Demo板使用说明 V1.1.pdf

其它附件:UWB3000_Serial upgrade method.pdf

其它附件:DW3000-Arduino.zip

UWB3000Fxx Demo功能板
显示屏界面介绍及其操作说明

UWB3000Fxx Demo功能板UWB3000FXX Demo



主界面



主界面



Demo板上电启动后,显示屏会显示主界面,用户可以按下UP/DOWN键来选择不同的选项,被选中的目标会高亮显示。按下OK键则进入对应的功能页面。



收发数据功能测试(TRx Response)



收发数据功能测试



此功能需要一个发射端(Transmitter)和一个接收端(Receiver)配套才能开始测试。按下UP/DOWN键选择对应功能,然后按下OK键进入下个页面。





 以发射端(Transmiter)为例,按下OK键进入这个页面后开始收发数据测试。Sent times/Received times表示已成功发射/接收数据的累计次数,该值会在对应的框内显示。

按下BACK键,会退出该测试,并回到主界面。

按下OK键,进入参数配置页面。



测距测试(Ranging)



测距测试



此测试需要一个发起端(Initiator)和一个响应端(Responder)配套才能开始测试。按下UP/DOWN键选择对应功能,然后按下OK键进入下个页面。





以发起端(Initiator)为例,Distance框内会显示当前与响应端(Responder)之间的距离。如果3秒内没有更新距离值,则表示数据接收失败,测距流程无法完成,此时Distance框内会显示3个问号“???”。

注:由于发起端与响应端是各自发起双向测距(TWR),独自计算出距离,且测距时会受到部分因素影响(天线延迟/场地/天气等),可能会影响无线信号在介质中的传输时间,所以发起端与响应端显示的距离值不会完全一样,测试距离可能会存在误差。

按下OK键,进入模块配置页面。

按下BACK键,会退出该测试,并回到主界面。





模块配置(Setting)



模块配置



  • Device:模块选择(HighPower:UWB3000F27、LowPower:UWB3000F00)
  • Channel:通讯信道选择(5、9)
  • DataRate:空中数据速率选择(6.8M、850K)
  • Gain:模块功率增益等级选择(0~30db)
  • Bypass:可忽略



按下UP/DOWN键,可以切换不同的选项,对应选项内容会高亮显示,此时按下OK键,可以修改高亮选项的参数;当图中的OK键高亮时,按下OK键会应用当前参数并退出配置页面;按下BACK键,则直接退出配置页面,当前修改的参数不会保存应用。
