新一代UWB650Pro模块属性及对比UWB650的区别

2025-11-13 10:11

分享到：

UWB650Pro 是思为无线推出的基于 UWB技术的无线通信模块。与上一代 UWB650 一样，UWB650Pro 亦遵循 IEEE 802.15.4-2020 Standard 协议，并基于 Qorvo DW3000 UWB 芯片设计，具备高性能射频功放、MCU 控制、ESD 静电防护及 Mesh 自组网，支持高精度定位、测距与数据透传功能。

UWB650PRO模块

网络通信性能优化

在网络通信性能方面，UWB650Pro 针对传统无线模块中容易出现的数据丢包和信号盲区问题进行了优化。通过引入 ACK 自动确认机制、低功耗侦听（SNIFF）模式以及多跳路由控制算法，显著提升了数据传输的稳定性与网络覆盖的可靠性，有效降低因信号遮挡或干扰导致的数据包丢失与定位精度漂移现象。

多跳路由控制算法对数据包转发进行了严格管理：同一数据包的转发跳数被限定为 10 次，当中继节点检测到数据包转发次数已超出该限制时，将自动停止转发，以防止网络中因中继过多而造成的信号重复传播与网络污染。这一机制确保了整个网络的传输效率与通信质量。

模块主要特性

遵循IEEE 802.15.4-2020 Standard UWB以及通讯协议
支持UWB Channel 5（6MHz）
支持8Mbps和850Kbps空中数据速率
多档发射功率调节，最大发射功率5w
支持 0-1023 字节数据帧长度
1Km超远距离数据通讯
支持Mesh自组网
支持双向测距 SS-TWR 和 DS-TWR 及定位方案
测距精度优于±10cm
支持多标签定位。精确的定位计算
静电保护功能（ESD）

模块性能参数

参数	备注	最小	典型	最大	单位
工作电压范围		3.0	4.2	5.5	V
工作温度范围		-20	25	60	℃
工作频率范围	CH5		6489.6		MHz
数据速率		850K		6.8M	bps
电流消耗
休眠电流			<100		uA
发射电流	Continues Frame mode		<350		mA
接收电流			107		mA
侦听接收电流	Low-Power SNIFF mode		72		mA
待机电流	关闭接收且不发送数据		32		mA
发射参数
发射功率	@VCC=5.0V	-5		27	dBm
发射带宽（BW)			499.2		MHz
接收参数
接收灵敏度	@850Kbps		-100		dBm
接收灵敏度	@6.8Mbps		-94		dBm

模块应用场所

大型工业生产人员定位
各种室内定位的场合
煤矿井下定位
医院医护人员定位

UWB650Pro对比UWB650主要区别及兼容性

1 更低功耗

UWB650Pro 与 UWB650 均具备 0.5W 发射功率，但 Pro 版本休眠电流降至 <100 μA，显著延长电池供电设备的续航时间。

2 模块更小巧

UWB650Pro 采用更紧凑的电路设计，体积较 UWB650 缩小约 49%，便于集成于尺寸受限的设备中。

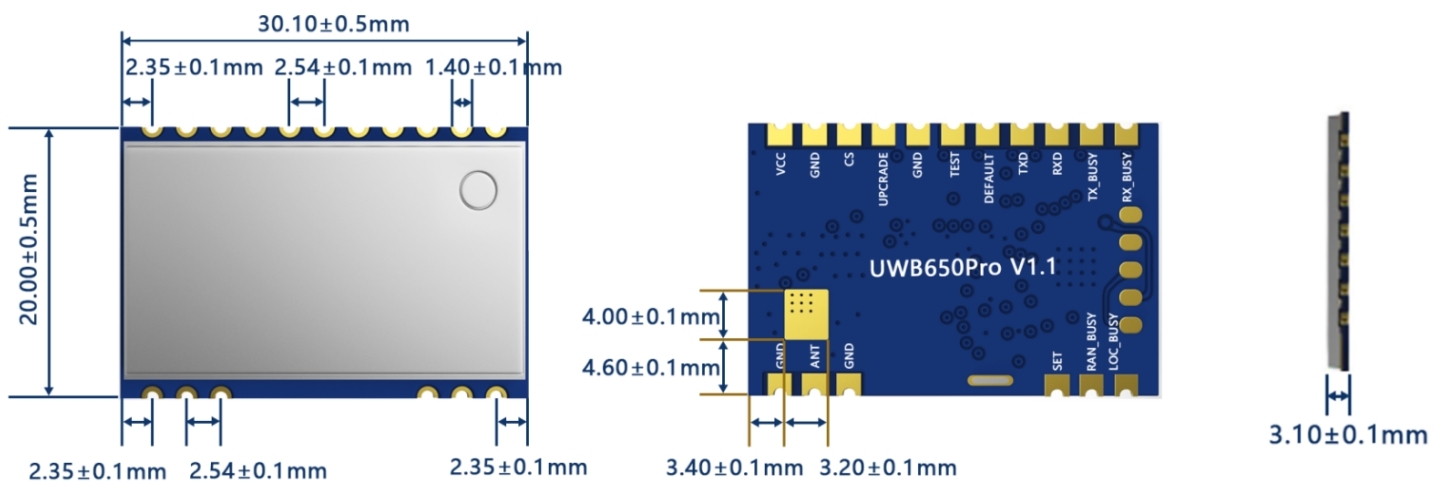

UWB650PRO尺寸图

3 引脚设计优化

由于采用不同的 MCU，UWB650Pro 的引脚定义更加简化，便于快速集成；而 UWB650 保留了更多 MCU IO 口，适合需要扩展功能的用户。

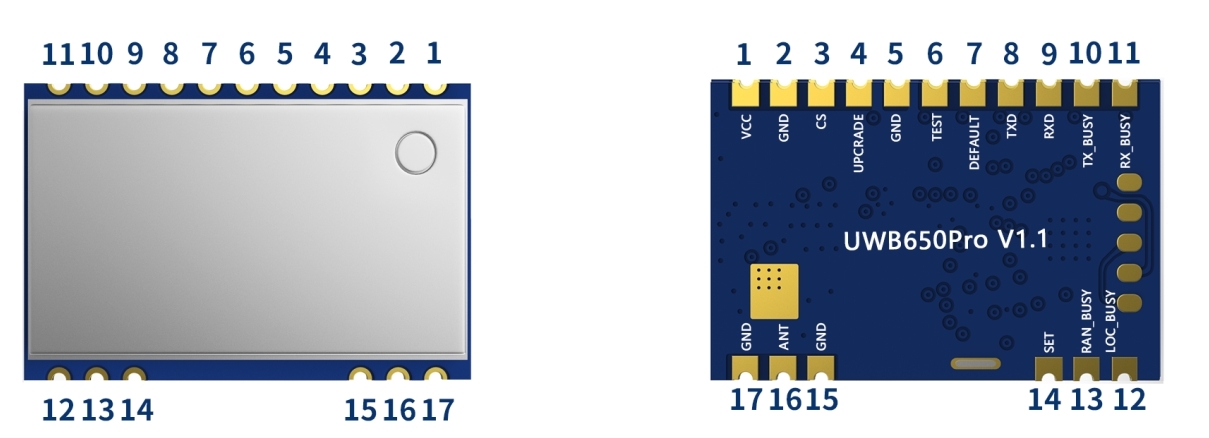

UWB650PRO引脚定义

UWB650PRO引脚定义

脚位编号	引脚定义	I/O	电平标准	描述
1	VCC	-	3.0-5.5V	外接电源正极
2,5,15,17	GND			接电源地
3	CS	I	0-3.3V	休眠脚，内部上拉，外部施加低电平时进入休眠
4	UPGRADE	I	0-3.3V	模块固件更新使能脚
6	TEST	I	0-3.3V	-
7	DEFAULT	I	0-3.3V	内部上拉,工作状态下持续拉低10s左右强制重启并恢复出厂设置
8	TXD	O	0-3.3V	串口数据输出脚，外接设备的RXD引脚
9	RXD	I	0-3.3V	串口数据输出脚，外接设备的TXD引脚
10	TX_BUSY	O	0-3.3V	发送状态指示脚，正在发送数据时输出高电平,发送完毕后输出低电平
11	RX_BUSY	O	0-3.3V	接收状态指示脚，接收到数据时输出高电平，接收完毕后输出低电平
12	LOC_BUSY	O	0-3.3V	模块定位状态指示脚，当模块正在与其他模块执行定位功能时输出高电平，其他情况输出低电平
13	RAN_BUSY	O	0-3.3V	模块测距状态指示脚，当模块正在与其他模块执行测距功能时输出高电平，其他情况输出低电平
14	SET	I	0-3.3V	模块工作模式控制脚，内部上拉，高电平时为普通模式，可以正常收发普通数据与执行命令
16	ANT			外接50欧天线

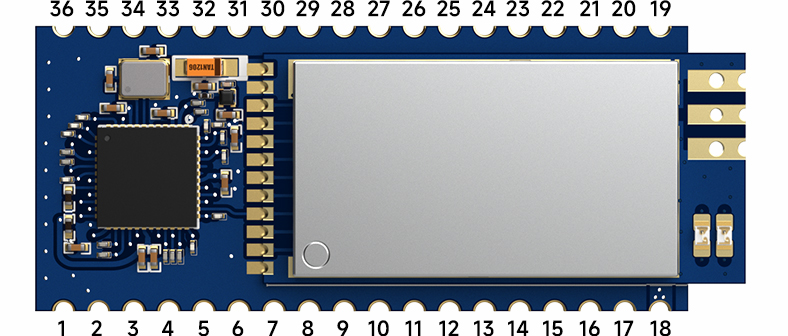

UWB650引脚定义

UWB650引脚定义

脚位编号	引脚定义	I/O	电平标准	描述
1	NC
2,17,19,36	GND	-	0-3.3V	接电源地
3	RESET	I	0-3.3V	模块复位脚，正常高电平，拉低复位
4	SWDIO	I	0-3.3V	模块烧录脚
5	SWCLK	O	0-3.3V	模块烧录脚
6	TEST	I	0-3.3V	-
7	DEFAULT	I	0-3.3V	内部上拉, 工作状态下持续拉低10s左右强制重启并恢复出厂设置
8	P200	I/O	0-3.3V	空余IO口
9	P112	I/O	0-3.3V	PWM输出
10	P111	I/O	0-3.3V	PWM输出
11,12	P301,P302	I/O	0-3.3V	空余IO口
13	CS	I	0-3.3V	休眠脚，内部上拉，外部施加低电平时进入休眠
14	P400	I/O	0-3.3V	空余IO口
15	RXD	I	0-3.3V	串口数据输入脚，外接设备的TXD引脚
16	TXD	O	0-3.3V	串口数据输出脚，外接设备的RXD引脚
18	VCC	-	3.0-5.5V	外接电源正极
20	P500	I/O	0-3.3V	空余IO口
21	TXOK	O	0-3.3V	发送状态指示脚，正在发送数据时输出高电平
22	RXOK	O	0-3.3V	接收状态指示脚，接收到数据时输出高电平，接收完毕后输出低电平
23	P011	I/O	0-3.3V	测距/定位状态脚，正在测距/定位时输出高电平
24	P010	I/O	0-3.3V	空余IO口
25	P002	I/O	0-3.3V	普通IO输出
26	P001	I/O	0-3.3V	普通IO输出
27	P000	I/O	0-3.3V	普通IO输出
28	P012	I/O	0-3.3V	普通IO输出
29	P409	I/O	0-3.3V	普通IO输出
30	P913	I/O	0-3.3V	普通IO输出
31	P407	I/O	0-3.3V	普通IO输出
32	P408	I/O	0-3.3V	普通IO输出
33,34	P915,P914	I/O	0-3.3V	空余IO口
35	UPGRADE	I	0-3.3V	内部上拉。外部输入低电平后复位模块进入串口升级模式

软件兼容性

尽管硬件架构有所不同，UWB650Pro 与 UWB650 在软件协议层面及功能完全兼容，可实现相互通信与混合组网，方便用户平滑升级或替换产品。
