UWB技术与Mesh组网的结合-UWB650模块Mesh组网说明

无线通信技术不断演进，为各行业应用带来持续创新。其中，超宽带（UWB）技术和Mesh组网技术作为近年来备受关注的两项关键技术。

考虑到实际业务场景中，对无线通信的覆盖范围、通信可靠性及定位灵活性的需求不断提升，思为无线在UWB650模块的基础上，进一步集成了Mesh组网功能。以UWB650模块为例，这款基于IEEE 802.15.4-2020标准的超宽带通信模块，具备高精度测距（精度±10cm）、高速数据传输（最高6.8Mbps）等特性，通过新增的Mesh组网功能，进一步拓展了其在复杂环境下的应用能力——从工业定位到智能仓储，从室内导航到设备协同，UWB与Mesh的结合正在为无线通信带来更灵活、更可靠的解决方案。

一、UWB650模块：UWB技术+Mesh组网

UWB650模块是UWB与Mesh功能一体化的核心载体，其硬件设计与协议支持为技术融合奠定了坚实基础。

1. UWB650通信功能简介

UWB650模块基于Qorvo DW3000 UWB芯片设计，严格遵循IEEE 802.15.4-2020标准协议，并集成高性能射频功放、MCU及通用IO接口，同时配备AES128加密及ESD保护器件，确保在复杂电磁环境下的稳定运行。其核心功能包括：

• 数据通信：通过串口实现远程数据收发，支持灵活的应用开发；
• 高精度测距：采用双向测距（SS-TWR和DS-TWR）方案，测距精度小于 10cm​​，满足工业级定位需求；
• 高速传输：空中数据速率最高8Mbps，可快速传输大量数据；
• 定位功能：通过双向测距计算目标与基站的距离，结合坐标解算实现2D/3D高精度定位（精度≤30cm）。
• 低功耗休眠：模块支持硬件级休眠，拉低CS引脚电平进入休眠（<25ms），拉高唤醒（<30ms），休眠期间UWB芯片同步休眠以降低能耗，串口会输出"Enter Sleep"/"Exit Sleep"状态提示。
• 灵活配置：支持多档发射功率调节（最大5W），适应不同距离和环境需求；支持0-1023字节数据帧长度（单包最大1004字节），满足多样化数据负载要求；
• 长距离覆盖：理论工作距离1KM以上，适用于大型厂房、仓库等开阔场景。

2. UWB650 Mesh组网说明

UWB650模块新增Mesh组网传输功能（默认关闭），用户可通过配置命令启用该功能​​。启用后，模块可通过配置成节点或中继的形式，与其他模块共同组成Mesh网络，解决传统UWB单跳通信距离不足、复杂环境信号遮挡等问题。

二、Mesh组网功能的启用与配置

UWB650的Mesh功能并非默认开启，需通过明确的配置命令完成初始化设置，包括基础身份配置、Mesh模式激活及节点角色定义。

1. 前期准备：基础身份配置

用户首次使用UWB650模块时，需查询并设置模块的PAN ID（默认值0000）和地址（默认值0000）参数，以确保模块在网络中的唯一性。

配置命令：UWBRFAT+DEVICEID=xxxx,yyyy

参数说明​:​

• xxxx（第一个参数）：PAN ID（组ID，范围0x0000~0xFFFE），同一网络下的所有模块需设置为相同值，用于区分不同Mesh网络；
• yyyy（第二个参数）：模块自身地址（范围0x0000~0xFFFE），同一PAN ID下必须唯一，用于精准定位数据接收方。

作用：这是模块间通信的基础（包括普通UWB通信和Mesh组网通信），但仅此配置不会自动启用Mesh功能。

注意：若未正确设置PAN ID和地址，模块将无法与其他节点正常通信（即使是普通数据传输也会失败）。

2. Mesh功能的启用

Mesh功能默认关闭，用户需通过特定配置命令激活该功能

典型命令逻辑：假设通过UWBRFAT+MeshENABLE=1（或类似命令，具体参数参考模块规格书）将模块切换至Mesh模式。启用后，模块支持多跳中继传输、跳数限制等Mesh特性。

3. 节点角色与数据传输规则

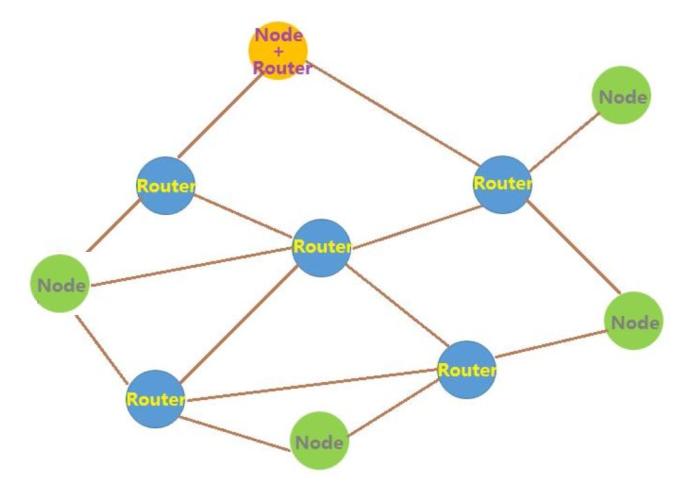

启用Mesh功能后，模块可配置为以下角色：

• 节点（Node）：通过命令UWBRFAT+TXTARGET=xxxx设置目标地址（如UWBRFAT+TXTARGET=1234），模块仅与指定地址的模块直接通信（类似点对点模式），数据通过单跳传输。若目标地址设置为FFFF，则数据以广播形式发送至同一PAN ID下的所有模块（接收端会额外输出信号强度等信息）。
• 中继（Router/Relay）：不主动发送数据，但会自动转发其他模块发送的Mesh数据包（目标地址非本机时）。例如，当节点A与节点C无法直接通信时，若节点B配置为中继，则A→B→C的数据流可顺利完成传输。
• 复合型节点：同时支持直接通信与中继功能——若数据目标地址是本机，则正常接收并输出；若目标地址非本机，则自动转发（兼顾灵活性与可靠性）。

注意：同一Mesh网络中，所有节点必须设置不同的地址，且开启Mesh功能的模块无法与未开启Mesh功能的模块进行普通数据收发。（测距/定位功能除外）。

三、UWB650 Mesh组网的具体功能特性

UWB650的Mesh功能不仅实现了多跳中继，还通过多项机制保障网络的稳定性与可靠性。

1. 数据通信的灵活性与可控性

• 目标地址动态配置：通过UWBRFAT+TXTARGET命令可随时修改接收方地址（如从单播切换至广播），满足不同场景需求；
• 广播模式：设置目标地址为FFFF时，数据将广播至同一PAN ID下的所有模块，接收端默认输出数据来源（SrcAddr）、信号强度（Rssi）及原始数据（如“SrcAddr:0001;Rssi:-51.23dBm;Data:1234567890”）；
• 16进制数据处理：发送16进制数据时，用户需自行解析输出内容中的有效负载（FramePayload部分）。

2. 可靠性增强功能

• ACK自动确认机制：通过UWBRFAT+ACKENABLE=1开启后，发送端的数据包会附带ACK请求；接收端成功接收后，自动回复ACK响应（发送端显示“ACK DETECTED”），未成功则提示“ACK WAIT TIMEOUT”。注意：广播地址（FFFF）不支持ACK功能​​。
• CCA信道评估机制：通过UWBRFAT+CCANENABLE=1开启后，模块发送数据前会检测信道是否空闲（避免与其他UWB设备信号冲突）；若信道繁忙，则取消发送并提示“CCA FAILURE”。
• 帧过滤功能：UWB650仅接收符合以下条件的数据包——目标PAN ID与自身一致、目标地址为0xFFFF（广播）或与自身一致、FCS校验正确、格式为标准Data帧且符合IEEE 802.15.4-2020标准，否则直接拒绝。
• SNIFF（侦听接收）机制：模块会不停的开关接收，在接收状态和IDLE状态之间不断切换。UWB650通过接收与空闲状态交替切换（各约16us，占空比50%）降低功耗，测距/定位时自动切换为常开接收以确保实时性。

3. 网络稳定性保障

• 跳数限制：同一数据包的转发跳数固定为10次，超过后中继节点将丢弃数据包，防止多跳网络中的信号重复污染。
• 目标导向转发：中继节点仅处理目标地址非本机的数据包，避免无效计算与资源占用。

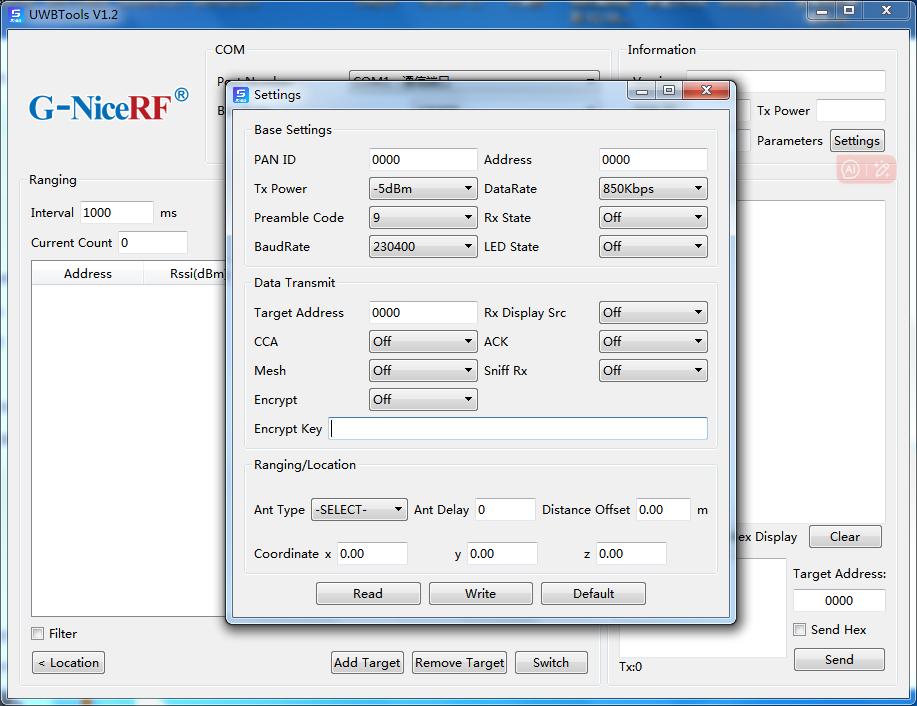

以上UWB650模块指令功能开启也可通过下载我司研发的PC软件直接设置。

四、UWB与Mesh融合的优势概括

1. 突破距离限制：复杂环境下的高精度定位覆盖

传统UWB定位依赖密集部署的固定基站，而UWB650的Mesh网络允许标签与基站通过中继节点间接通信。例如，在存在立柱遮挡的工厂车间，标签可通过附近的中继节点将测距信息转发至基站，最终实现±10cm精度的定位，无需额外增加基站数量。

2. 自组织与自修复：动态网络的鲁棒性保障

Mesh网络的自组织特性使得节点可动态加入/退出（如移动设备或临时基站），无需人工重新配置。若某个中继节点故障，数据包会自动通过其他可用路径转发（例如A→B→C→D变为A→E→D），确保定位与通信服务不中断，特别适用于矿井、应急救援等高风险场景。

3. 灵活扩展与低成本部署

用户可根据实际需求配置节点角色（终端/中继/复合型），灵活调整网络拓扑。例如，在大型仓库中，仅需在关键位置部署少量固定基站（提供坐标基准），再通过移动标签与中继节点组成Mesh网络，即可覆盖传统方案需数十个基站的区域，显著降低硬件成本与部署复杂度。

UWB与Mesh的结合可为无线通信提供更灵活、更可靠的解决方案。思为无线将在高精度定位与智能物联网技术探索中持续投入和关注。
