本章节旨在为深入理解UWB650模块的功能与性能奠定理论基础。内容将从超宽带(UWB)技术的基本原理出发,逐步聚焦于UWB650模块的具体硬件实现,为工程师提供进行初步评估所必需的核心背景知识与技术规格。
1.1 UWB优势:基于IEEE 802.15.4-2020的精准测距
超宽带(UWB)技术是一种基于IEEE 802.15.4a/z标准的无线电技术,其核心特征在于使用极大的信号带宽(通常大于500 MHz)来传输持续时间极短的纳秒级脉冲。这一物理层特性是UWB与蓝牙、Wi-Fi等传统窄带通信技术的根本区别,并直接赋予了其在测距和定位方面无与伦比的精度优势。
UWB技术主要通过测量飞行时间(Time-of-Flight, ToF)来实现距离计算。其原理是精确测量无线电信号在两个设备之间传播所需的时间,再乘以光速,从而得到两者间的物理距离。这种方法与依赖接收信号强度指示(Received Signal Strength Indicator, RSSI)的技术形成了鲜明对比。RSSI通过信号功率的衰减来估算距离,极易受到障碍物、多径效应等环境因素的干扰,导致精度下降。而ToF直接测量时间,对信号强度的变化不敏感,因此在复杂的室内或多径环境下表现出更高的鲁棒性和准确性。
UWB650模块遵循IEEE 802.15.4-2020标准,该标准整合了早期的802.15.4a物理层规范以及为增强安全性而制定的802.15.4z修正案。这种标准符合性确保了模块能够利用最新的安全测距技术,并为与其他符合FiRa联盟规范的设备互操作提供了可能。
1.2 硬件架构:深入解析基于Qorvo DW3000的UWB650
UWB650模块的硬件核心是Qorvo公司的DW3000系列UWB芯片(具体为DWM3000模组中集成的DW3210 IC)。该芯片组完全符合IEEE 802.15.4z标准,支持UWB的5号信道(中心频率6.5 GHz)和9号信道(中心频率8 GHz),并提供850 kbps和6.8 Mbps两种空中数据速率。UWB650模块当前固件版本专注于5号信道(6489.6 MHz)的应用。
该模块被设计为一个高度集成的解决方案,其内部框图显示,除了核心的DW3000芯片外,还集成了一颗微控制器(MCU)、高性能射频功率放大器(PA)、天线以及静电放电(ESD)保护电路。

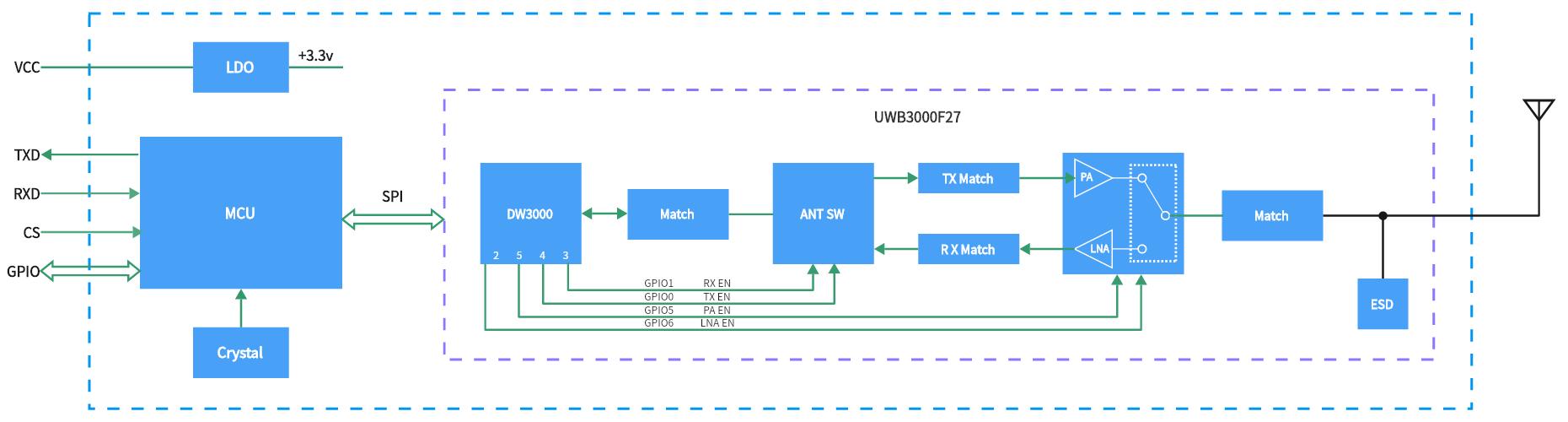

(UWB650模块内部框图)
这种系统级模组(System-on-Module, SoM)的设计架构具有重要意义。它意味着整个UWB协议栈,包括复杂的物理层脉冲控制和MAC层(如DS-TWR)的时序管理,均由板载MCU处理。外部主控系统仅需通过简单的串口AT指令集即可调用测距、定位、数据传输等高级功能,极大地降低了开发门槛,使不具备UWB协议栈深度知识的工程师也能快速集成和应用该技术。

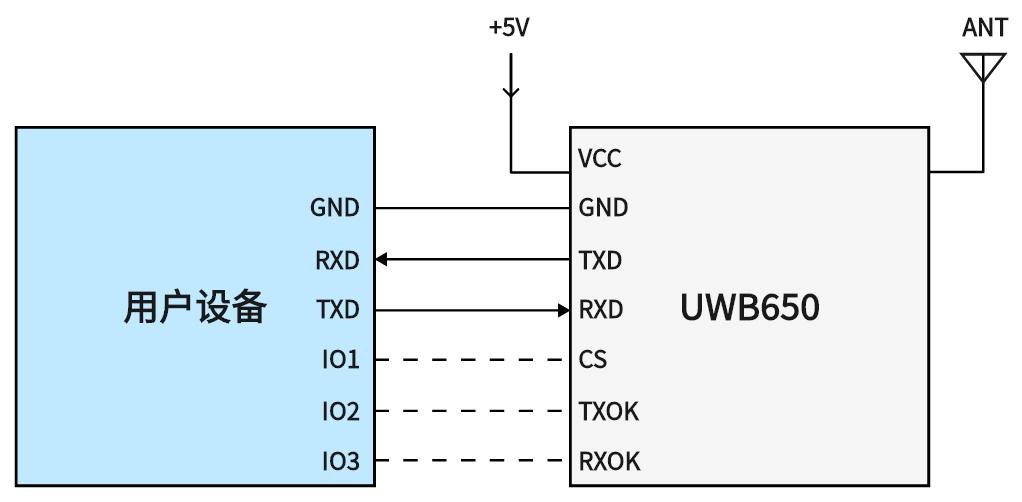

(UWB650模块典型应用电路)
模块通过引脚接口与外部系统连接,其引脚定义清晰,为硬件集成提供了便利。

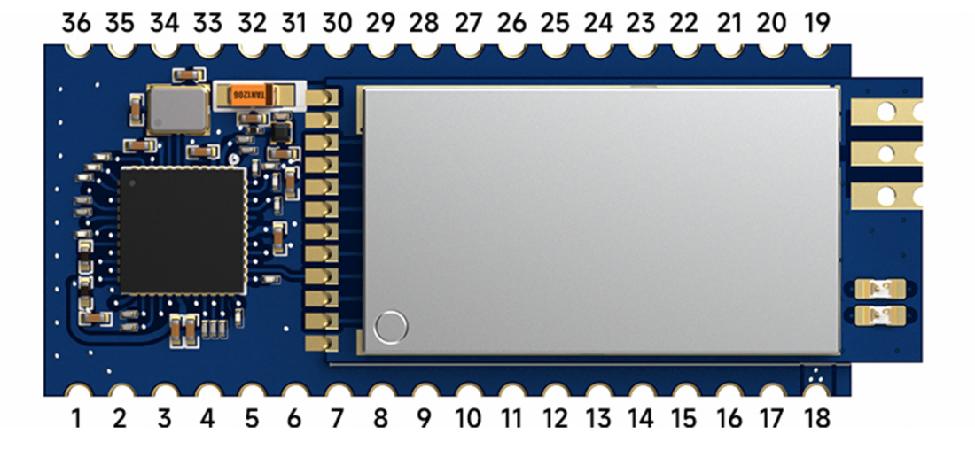

(UWB650模块引脚编号(顶视图))

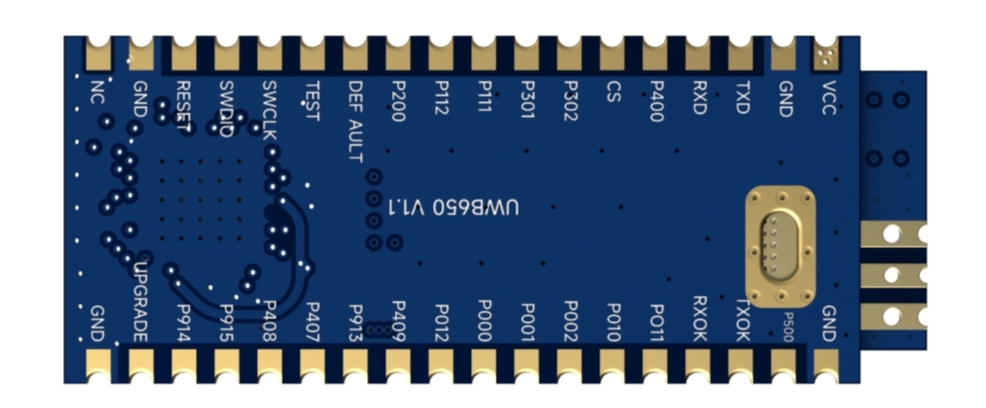

(UWB650模块引脚定义图)
脚位编号 |
引脚定义 |
I/O |
电平标准 |
描 述 |
1 |
NC |
|
|
|
2,17,19,36 |
GND |
- |
0-3.3V |
接电源地 |
3 |
RESET |
I |
0-3.3V |
模块复位脚,正常高电平,拉低复位 |
4 |
SWDIO |
I |
0-3.3V |
模块烧录脚 |
5 |
SWCLK |
O |
0-3.3V |
模块烧录脚 |
6 |
TEST |
I |
0-3.3V |
- |
7 |
DEFAULT |
I |
0-3.3V |
内部上拉,工作状态下持续拉低10s左右强制重启并恢复出厂设置 |
8 |
P200 |
I/O |
0-3.3V |
空余IO口 |
9 |
P112 |
I/O |
0-3.3V |
PWM输出 |
10 |
P111 |
I/O |
0-3.3V |
PWM输出 |
11 |
P301 |
I/O |
0-3.3V |
空余IO口 |
12 |
P302 |
I/O |
0-3.3V |
空余IO口 |
13 |
CS |
I |
0-3.3V |
休眠脚,内部上拉,外部施加低电平时进入休眠 |
14 |
P400 |
I/O |
0-3.3V |
空余IO口 |
15 |
RXD |
I |
0-3.3V |
串口数据输入脚,外接设备的TXD引脚 |
16 |
TXD |
O |
0-3.3V |
串口数据输出脚,外接设备的RXD引脚 |
18 |
VCC |
- |
3.0-5.5V |
外接电源正极 |
20 |
P500 |
I/O |
0-3.3V |
空余IO口 |
21 |
TXOK |
O |
0-3.3V |
发送状态指示脚,正在发送数据时输出高电平 |
22 |
RXOK |
O |
0-3.3V |
接收状态指示脚,接收到数据时输出高电平,接收完毕后输出低电平 |
23 |
P011 |
I/O |
0-3.3V |
测距/定位状态脚,正在测距/定位时输出高电平 |
24 |
P010 |
I/O |
0-3.3V |
空余IO口 |
25 |
P002 |
I/O |
0-3.3V |
普通IO输出 |
26 |
P001 |
I/O |
0-3.3V |
普通IO输出 |
27 |
P000 |
I/O |
0-3.3V |
普通IO输出 |
28 |
P012 |
I/O |
0-3.3V |
普通IO输出 |
29 |
P409 |
I/O |
0-3.3V |
普通IO输出 |
30 |
P913 |
I/O |
0-3.3V |
普通IO输出 |
31 |
P407 |
I/O |
0-3.3V |
普通IO输出 |
32 |
P408 |
I/O |
0-3.3V |
普通IO输出 |
33 |
P915 |
I/O |
0-3.3V |
空余IO口 |
34 |
P914 |
I/O |
0-3.3V |
空余IO口 |
35 |
UPGRADE |
I |
0-3.3V |
内部上拉。外部输入低电平后复位模块进入串口升级模式 |
关键引脚包括:
- 电源: VCC (3.0-5.5V) 和 GND。
- 串行通信: RXD和TXD,用于与主控MCU进行指令和数据交互。
- 硬件控制: RESET(低电平复位)、DEFAULT(长拉低恢复出厂设置)、CS(低电平进入休眠模式)以及UPGRADE(低电平进入固件升级模式)。
- 状态指示: TXOK(数据发送时高电平)、RXOK(接收数据时高电平)和P011(测距/定位过程中高电平),这些引脚为实时状态监控提供了硬件层面的支持。
1.3 关键性能规格与操作参数
UWB650模块的性能参数决定了其在具体应用中的适用性。这些参数的详细信息对于系统设计初期的电源预算、功耗管理和性能评估至关重要。
模块高达27.7 dBm(~0.5W)的发射功率是其实现1公里以上远距离通信能力的关键。然而,这一特性在不同应用场景下会产生不同的影响。在需要远距离通信的开阔环境中,高功率是显著的优势。但在要求厘米级精度的近距离(例如1米范围内)定位应用中,过高的功率会加剧信号反射,形成更强的多径效应,反而可能导致测距数据漂移,降低精度。模块的常见问题解答中明确指出,在近距离使用时,建议通过UWBRFAT+POWER指令适当降低发射功率以减小多径效应的影响。这揭示了一个关键的性能权衡:系统设计者必须根据应用的具体需求,在通信距离和近场精度之间做出选择和动态调整。
UWB650 性能参数表
下表整合了UWB650模块的关键电气与射频性能参数,为硬件评估和设计提供快速参考。
参数 |
最小值 |
典型值 |
最大值 |
单位 |
备注 |
工作电压 |
3.0 |
4.2 |
5.5 |
V |
- |
工作温度 |
-20 |
25 |
60 |
℃ |
- |
工作频率 |
- |
6489.6 |
- |
MHz |
CH5 |
数据速率 |
850k |
- |
6.8M |
bps |
- |
电流消耗 |
|
|
|
|
|
休眠电流 |
- |
<2.3 |
- |
mA |
- |
发射电流 |
- |
300 |
- |
mA |
连续帧模式下的极限值 |
接收电流 |
- |
100 |
- |
mA |
- |
侦听接收电流 |
- |
65 |
- |
mA |
低功耗SNIFF模式 |
待机电流 |
- |
27 |
- |
mA |
关闭接收且不发送数据 |
发射参数 |
|
|
|
|
@VCC=5.0V |
发射功率 |
-5 |
- |
27.7 |
dBm |
- |
接收参数 |
|
|
|
|
- |
接收灵敏度 |
- |
-100 |
- |
dBm |
@850Kbps |
接收灵敏度 |
- |
-94 |
- |
dBm |
@6.8Mbps |
模块在无线链路上使用符合IEEE 802.15.4-2020标准的数据帧格式进行通信。该格式包含帧控制、序列号、PAN ID、目标地址、源地址、帧负载和帧校验序列(FCS)等字段。对于应用层开发者而言,需要关注的核心是Frame Payload(帧负载)部分。通过串口输入的数据会被封装到这一部分进行发送,而从无线接收到的数据,模块也只通过串口输出Frame Payload的内容。其余协议字段由模块固件自动管理,用户无法也无需修改。
UWB650模块深度解析系列
UWB650模块深度解析一 :UWB技术及UWB650模块导论
