UWB650模块深度解析（四）：天线延迟校准及模块部署考量与最佳实践

天线延迟校准

本章节是报告中技术深度最集中的部分。它将从基本物理原理出发，系统地解构天线延迟校准的整个过程，并深入到代码层面进行实现分析。掌握这一过程是发挥UWB650模块全部精度潜力的关键。

理论基础：为何天线延迟是测距误差的主要来源

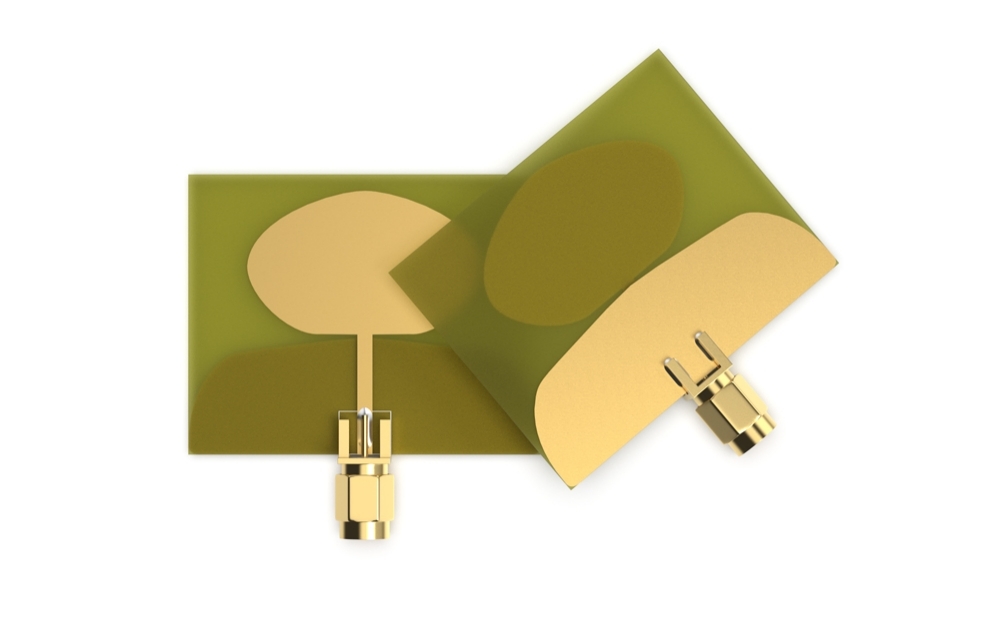

• 定义: 天线延迟（Antenna Delay）是指信号在UWB芯片内部产生时间戳的参考点与天线物理辐射点之间的传播时间总和。它包括了信号在芯片内部、PCB走线以及天线本身传输和接收的延迟。
• 对精度的影响: 这个延迟时间虽然极短（纳秒级别），但它并不属于信号在空气中传播的飞行时间（ToF），却被包含在了原始的ToF测量值中。UWB测距的精度建立在对纳秒级时间间隔的精确测量之上，任何未经补偿的固定时间偏差都会直接转化为距离误差。官方文档给出了一个非常直观的量化指标：1 ns的时间测量误差，将导致约30 cm的测距误差。
• 校准的必要性: 由于元器件的制造公差、PCB板材差异以及所用天线类型的不同，每个UWB650模块的天线延迟值都是独一无二的。模块出厂时预设的ANTDELAY值（默认为16440）只是一个适用于一般情况的经验值。对于追求小于±10cm高精度的应用，对每个模块进行独立的、精确的天线延迟校准，并非一个可选项，而是一个必需的步骤。

数学方法：使用最小二乘法求解延迟

所提供的校准方法基于Qorvo官方推荐的原理，其核心思想是利用多个模块间的冗余测量数据来求解各自的未知延迟。

• 问题建模: 校准过程至少需要三个UWB模块。首先，将所有模块的天线延迟参数设置为零。然后，在已知物理距离的场景下，进行两两之间的双向测距，得到一个包含6个测量值(d12, d21, d13, d31, d23, d32)的测量距离矩阵（EDMMeasured）。同时，根据物理测量得到一个真实的距离矩阵（EDMActual）。

优化目标: 校准的目标是找到一组天线延迟值，使得补偿后的测量距离与真实距离的差异最小化。这在数学上被表述为最小化两个矩阵范数的差：

• 线性最小二乘解法: 尽管问题被描述为矩阵范数最小化，但提供的C语言代码揭示了其具体的实现方法——线性最小二乘法。该问题可以被转化为一个超定线性方程组。对于任意一对模块
  i 和 j 之间的测量，其测量误差主要由两者天线延迟之和贡献。我们可以建立如下关系式：


其中 c 是光速。将距离转换为时间后，每个测量都可以提供一个关于未知延迟 τi​ 和 τj​ 的线性方程。当拥有足够多的测量（例如3个模块间的6次测量）时，就可以构建一个超定方程组 Ax=b，其中 x 是包含所有未知延迟的向量。该方程组可以通过求解正规方程 (ATA)x=ATb 来获得最小二乘解。

实用校准工作流程

以下是工程师在实验室或现场为UWB650模块进行精确天线延迟校准的标准化操作步骤：

1. 物理设置: 选取一个开阔、无明显反射物的场地。将至少3个UWB650模块固定放置，并使用激光测距仪等高精度工具精确测量它们之间的物理距离d_Act。为减小多径效应的干扰，模块间的距离应足够远（例如大于30米），或者适当降低模块的发射功率。
2. 初始配置: 通过串口工具，向所有3个模块发送指令 UWBRFAT+ANTDELAY=0，将其天线延迟补偿清零。
3. 数据采集: 依次进行所有模块对之间的双向测距。例如，对于模块1和模块2，先让模块1作主机测模块2，记录距离d21；再让模块2作主机测模块1，记录距离d12。完成所有3对模块（共6次）的测量，并记录下全部6个测距值。
4. 计算延迟值: 启动提供的Qt校准工具Antdelay_cal.exe。在界面中输入测得的6个距离值和之前测量的1个实际物理距离d_Act，然后点击“计算”按钮。
5. 写入参数: 工具将输出3个对应于每个模块的ANTDELAY寄存器值。通过串口分别向每个模块发送UWBRFAT+ANTDELAY=<value>指令，将计算出的校准值写入模块。
6. 保存与验证: 对每个模块发送UWBRFAT+FLASH指令，将新的天线延迟值永久保存到模块的闪存中。完成保存后，再次进行测距。此时，模块上报的距离应与实际物理距离高度吻合，误差通常在±10cm以内，表明校准成功。

整个校准过程的成功与否，其基础在于物理距离测量的准确性。算法本身假定输入的reference值为绝对真值，任何物理测量阶段引入的误差，都会被算法当作系统偏差并“校准”进天线延迟值中，导致最终结果出现系统性偏移。因此，在校准过程中，确保物理测量的精度与UWB系统所追求的精度相匹配，是至关重要的一环。

部署考量与最佳实践

本章节旨在将前述的技术细节转化为在真实世界中部署UWB650模块时的可操作性建议。内容将综合官方文档中的故障排除和常见问题解答，为系统集成商提供一份实用的部署指南。

缓解环境因素：遮挡与多径效应

UWB系统的性能与部署环境的物理特性密切相关。

• 视距（Line-of-Sight, LoS）至关重要: UWB信号虽然具有一定的穿透能力，但无法有效穿透高密度材料，如钢筋混凝土墙体。信号在遇到这些障碍物时会发生反射，虽然仍可能建立通信链接，但反射路径的增加会导致飞行时间测量值偏大，从而引入严重的测距误差。金属板或大型金属物体对UWB信号的吸收尤为严重，会形成信号盲区。
• 常见遮挡物的影响分析:
  • 实体墙: 信号无法穿透，任何绕过墙角的测距结果都是由反射信号产生的，数据不可信。
  • 玻璃墙: 对测距精度有较大影响。
  • 电线杆、树木等条状物: 影响程度与距离有关。当模块间距较远（如100米）时，位于中间的遮挡物影响较小；但当遮挡物距离任一端天线小于1米时，会引起显著的数据漂移。
  • 纸板、木板: 如果厚度不大（≤5cm），对测距精度影响有限，但仍会造成信号强度衰减。
• 部署最佳实践: 在定位系统中，应将基站（Anchors）安装在较高位置（建议离地2米以上），以最大化标签（Tags）与基站之间形成清晰视距路径的概率，避免被人、车辆或地面设备遮挡。成功的UWB部署不仅是电子工程问题，更是一项需要精心规划的射频环境工程。

常见测距与定位精度问题排查

当系统精度未达到预期时，可按以下步骤进行排查：

• 测距精度不佳:
  1. 环境检查: 确认模块之间是否存在未预料到的物理遮挡，或附近有无强电磁干扰源。
  2. 干扰检查: 检查周围环境中是否存在工作在相同频段（CH5）的其他UWB设备。
  3. 硬件检查: 确保天线已正确安装且连接牢固。
  4. 校准检查: 确认是否已对所有参与测距的模块执行了精确的天线延迟校准。
• 定位精度不佳:
  1. 坐标核对: 最常见的错误来源是基站坐标设置不准确。务必反复核对物理部署位置的测量值与通过UWBRFAT+COORDINATE指令写入模块的值是否完全一致且单位正确（厘米）⁴。
  2. 几何布局: 检查基站的部署是否遵循了推荐的几何构型（如三角形、矩形）。不良的几何布局（例如所有基站近似在一条直线上）会导致几何精度稀释（Geometric Dilution of Precision, GDOP）效应，使得微小的测距误差被放大，从而严重影响最终的定位解算精度。
  3. 高度与共面: 确认所有基站是否按要求部署在建议高度。对于二维平面定位应用，确保所有基站大致处于同一水平面上。
  4. 覆盖范围: 确认标签是否位于由基站围成的有效定位区域内部。当标签移动到基站覆盖范围之外时，定位精度会迅速下降。
