极简外围设计：U/V双频对讲+数据通信方案

在工业通信、安防巡检、户外作业等场景中，无线对讲设备的开发效率、集成难度与功能扩展性，是决定产品落地速度与市场竞争力的核心因素。SA518 无线对讲模块以高集成度架构为基础，通过标准化典型应用电路，实现了语音对讲与数据透传的一体化设计，大幅降低终端开发门槛，为多场景无线通信设备提供了成熟可靠的解决方案。

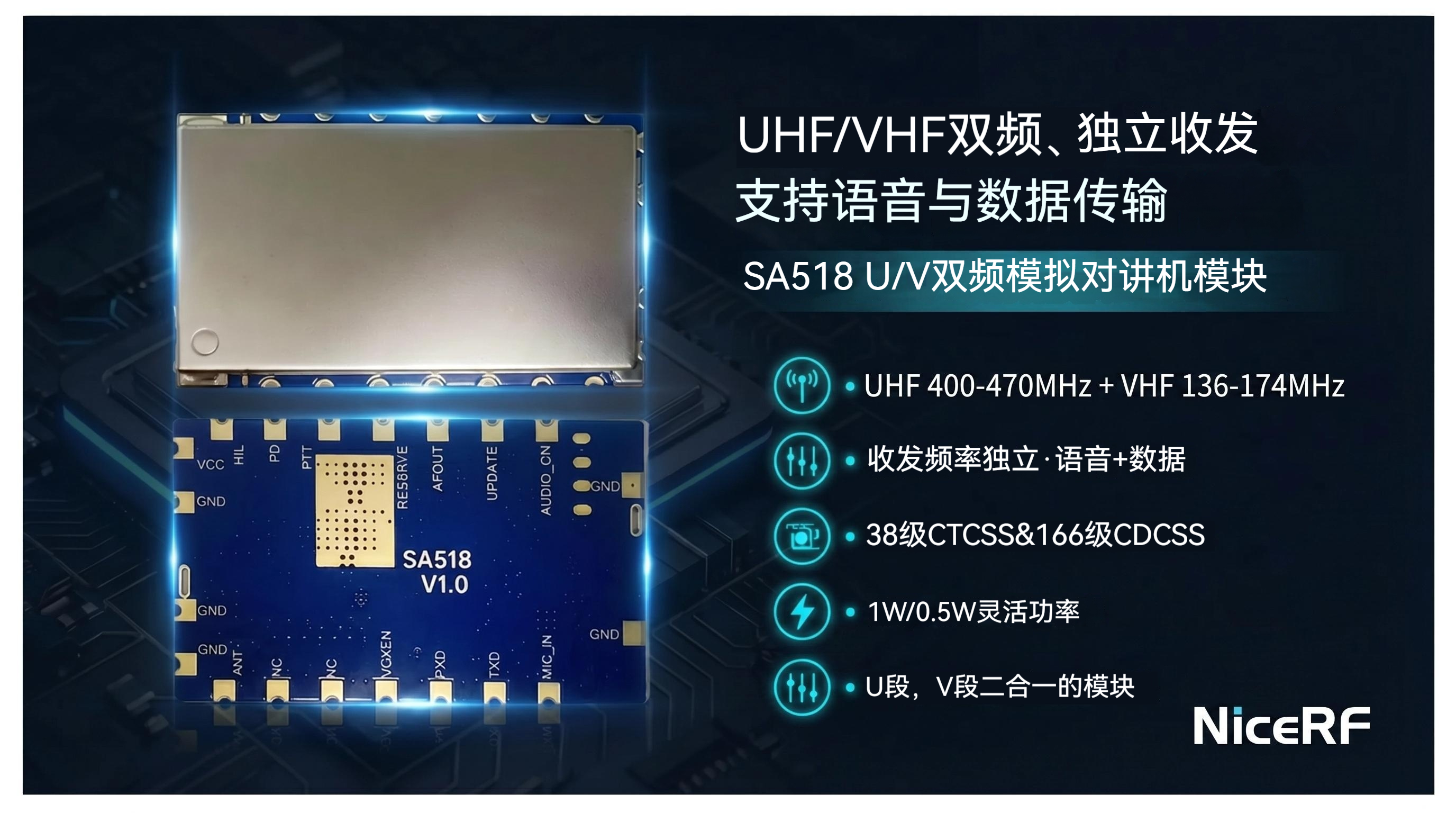

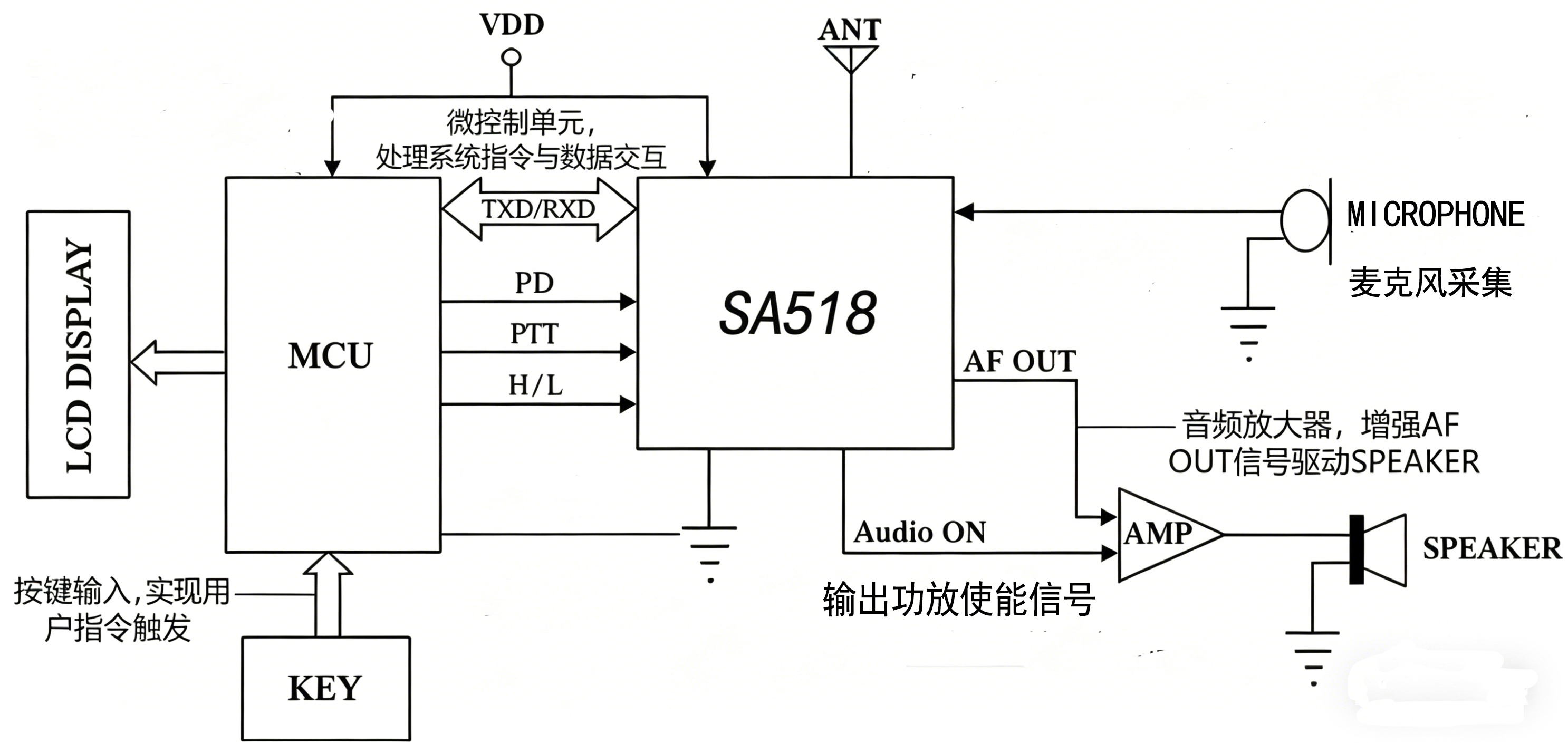

一、典型应用电路：极简架构，即搭即用

SA518 的典型应用电路采用 “核心模块 + 最小外围系统” 架构设计，规避了传统分立器件方案中射频匹配、滤波调试、音频链路设计等复杂环节，仅需少量外设即可快速搭建完整对讲终端，开发流程大大压缩。

电路的核心单元为 SA518 模块本身，内部已集成射频收发器、基带处理器、语音编解码器、电源管理单元与控制逻辑，无需额外设计射频前端电路，对外仅暴露标准化接口，大幅降低 PCB 布局难度。

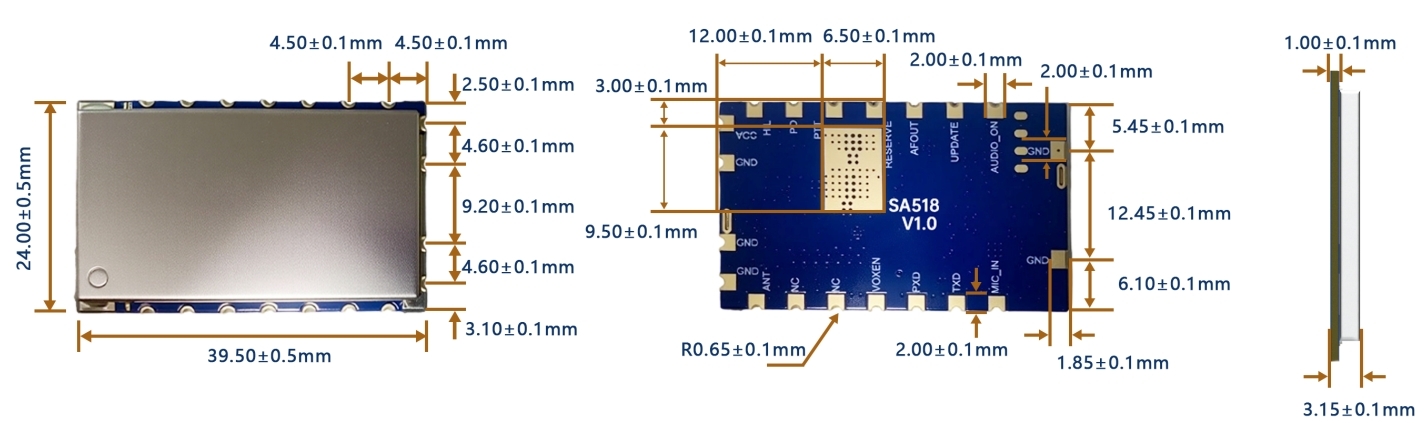

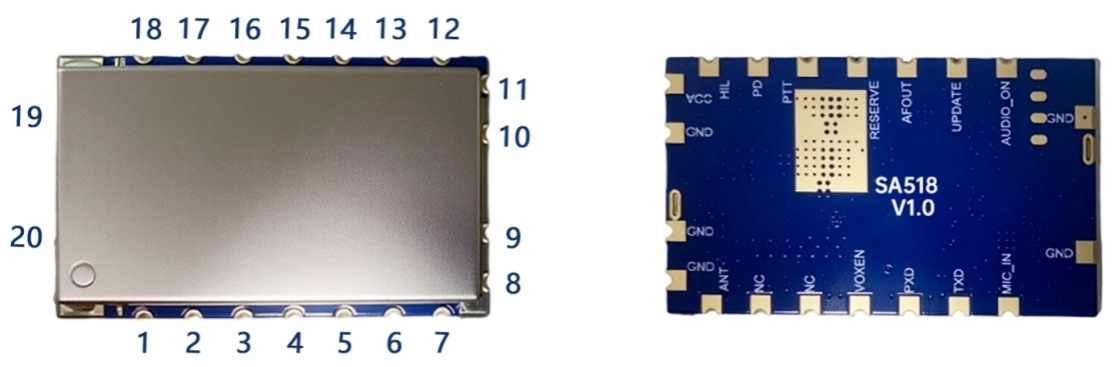

模块引脚定义

为方便工程师快速接线，下表仅列出典型应用必需引脚，NC / 预留脚已省略：

说明：文档完整引脚定义详见规格书；典型应用仅需上述引脚即可实现全部功能。

电源链路

电源链路采用单 VDD 供电设计，模块内置 LDO 稳压与纹波抑制电路，支持 3.3V~5.0V 宽电压输入，适配手持终端的电池供电场景，同时兼容工业设备的稳压电源系统，无需额外搭建复杂的电源滤波与保护电路。

控制与交互

控制与交互单元由 MCU、按键与 LCD 显示屏组成，通过 TXD/RXD 串口实现与 SA518 的双向通信，支持频率配置、信道切换、亚音设置等参数下发，同时接收模块反馈的信号强度、工作状态等数据，实现可视化人机交互。

对讲机的 MCU / 控制单元，通过以下引脚控制 SA518 模块：

• PTT：发射按键控制信号，实现对讲的发射 / 接收切换
• PD：省电 / 休眠控制信号，实现低功耗管理
• H/L：功率等级切换信号，实现高低功率模式切换

音频链路

音频链路的设计同样高度简化，麦克风可直接接入模块的音频输入端口，模块内部集成的音频前置放大器与噪声抑制电路，可直接对采集的语音信号进行预处理

接收链路

接收链路中，模块通过 AF OUT 输出解调后的音频信号，配合 Audio ON 功放使能控制信号，驱动外部功放芯片与扬声器，实现清晰的语音播放。整套电路无需额外的音频编解码芯片与复杂的耦合电路，仅需少量阻容元件即可完成音频信号的采集、处理与输出。

二、数据透传链路：语音与数传共用射频通道，实现双业务并行

SA518 的典型应用电路通过 TXD/RXD 串口，实现了语音对讲与数据透传的一体化集成，单模块即可同时承载两种业务，无需额外搭建独立的数据传输电路，大幅简化系统架构，降低硬件成本与 PCB 面积。

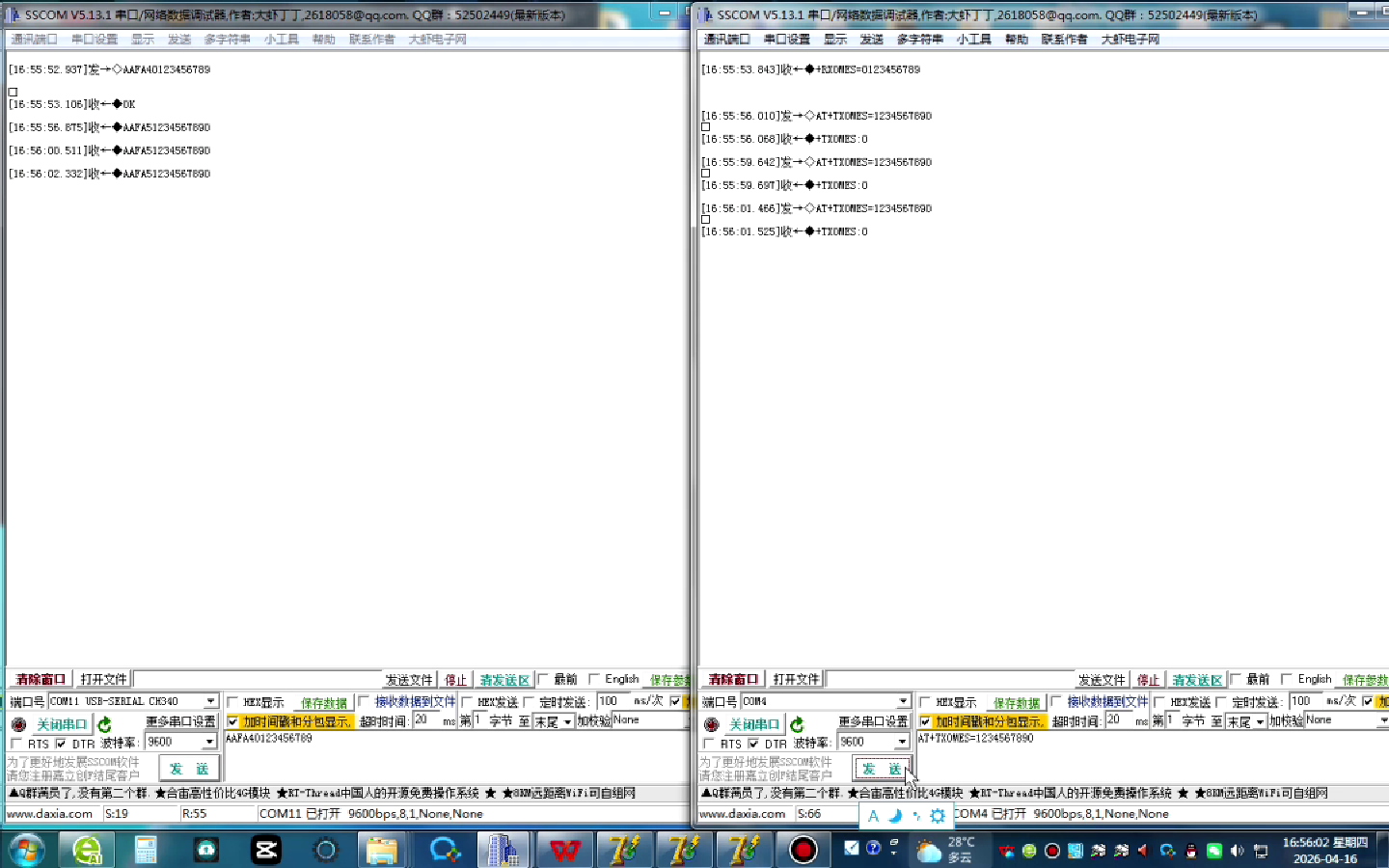

数据传输机制

模块采用简洁高效的串口指令集进行数据通信，所有命令与数据均通过串行接口（UART）收发。其通信机制主要包含以下三个核心部分：

短信发送机制

当需要发送数据时，主机（如MCU）向模块发送特定格式的指令（以AAFA4开头），后跟数据内容。模块接收到指令后，会返回OK确认接收。

格式：AAFA4 + 数据内容

示例：发送字符串0123456789，指令为AAFA4012345689

注意：单次发送最大长度为19字节，为保证通信稳定，建议数据发送间隔不小于1.5秒。

短信接收机制

当模块成功接收到空中数据后，会自动通过串口向主机上传数据，格式以AAFA5开头。

格式：AAFA5 + 数据内容 + \r\n

示例：收到字符串0123456789，模块自动上传AAFA5012345689\r\n

参数配置

除数据收发外，模块也支持通过串口指令配置关键射频参数，例如带宽。

设置带宽：发送AAFA60可设置带宽为12.5KHz，发送AAFA61则为25KHz。模块执行后会返回OK确认

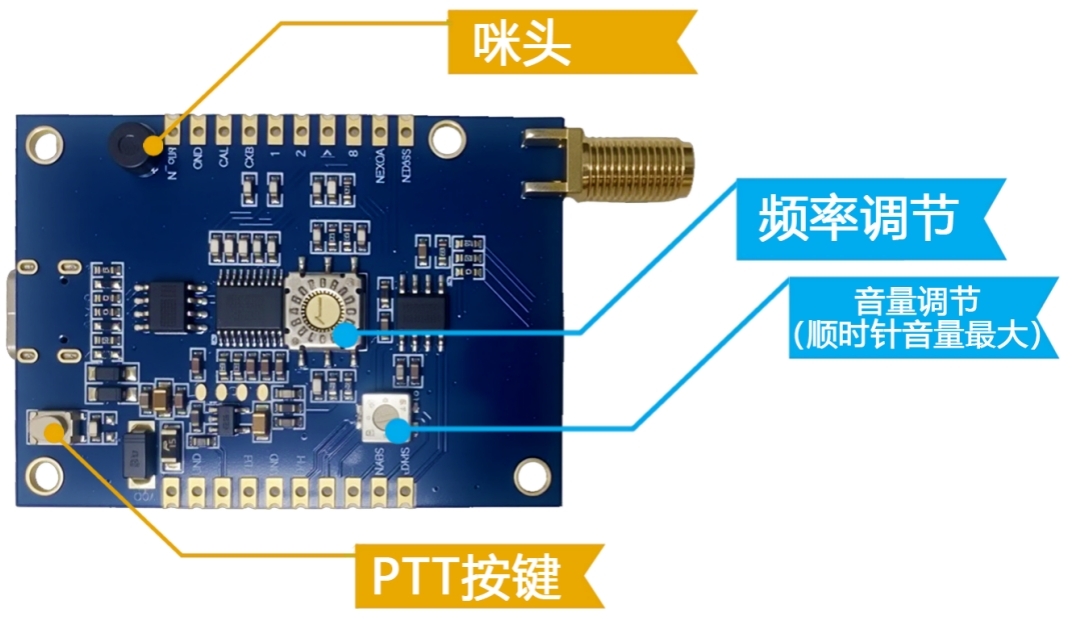

三、SA528 模块：基于 SA518 的官方 DEMO 演示板

SA528 U/V 双频对讲模块完全基于 SA518 核心开发，可直接视为 SA518 的官方简化 DEMO 板。仅需外接扬声器，即可搭建基础对讲系统，快速实现语音通信功能。

• 内置功放与喇叭驱动，无需外接功放电路
• 集成 Type-C 接口，供电 + 配置一线完成
• 板载 PTT 按键、咪头、扬声器，通电即可对讲
• 支持 PC 软件直接配置频率、亚音、信道
• 超小体积，可直接嵌入手持设备、玩具、安防终端
