SA528 UV双频无线对讲模块：典型应用电路与参数配置详解

2026-05-06 09:19

分享到：

在物联网与专业对讲设备的开发中，模块的集成度与易用性直接决定了产品落地的速度。

深圳市思为无线科技有限公司（NiceRF）推出的 SA528 UV双频无线数据和语音对讲模块，正是一款为简化开发流程而生的高集成度专业级产品。

与普通的局域网通信模块（如WIFI）不同，SA528 是一款专业的无线数传模块。它内置了高速微控制器、高性能射频收发芯片及射频功放，不仅具备远距离、高穿透力的通信优势，更在硬件接口和软件配置上做到了极致的精简。本文将重点为您解析 SA528 的典型应用电路与参数配置方法。

极简硬件集成：典型应用电路解析

SA528 模块的设计初衷是让用户能够以最低的硬件成本和最快的速度搭建对讲系统。其超小的体积和丰富的接口，使其能够方便快捷地嵌入到各项手持设备或固定终端中，从而提升终端产品的综合性能。

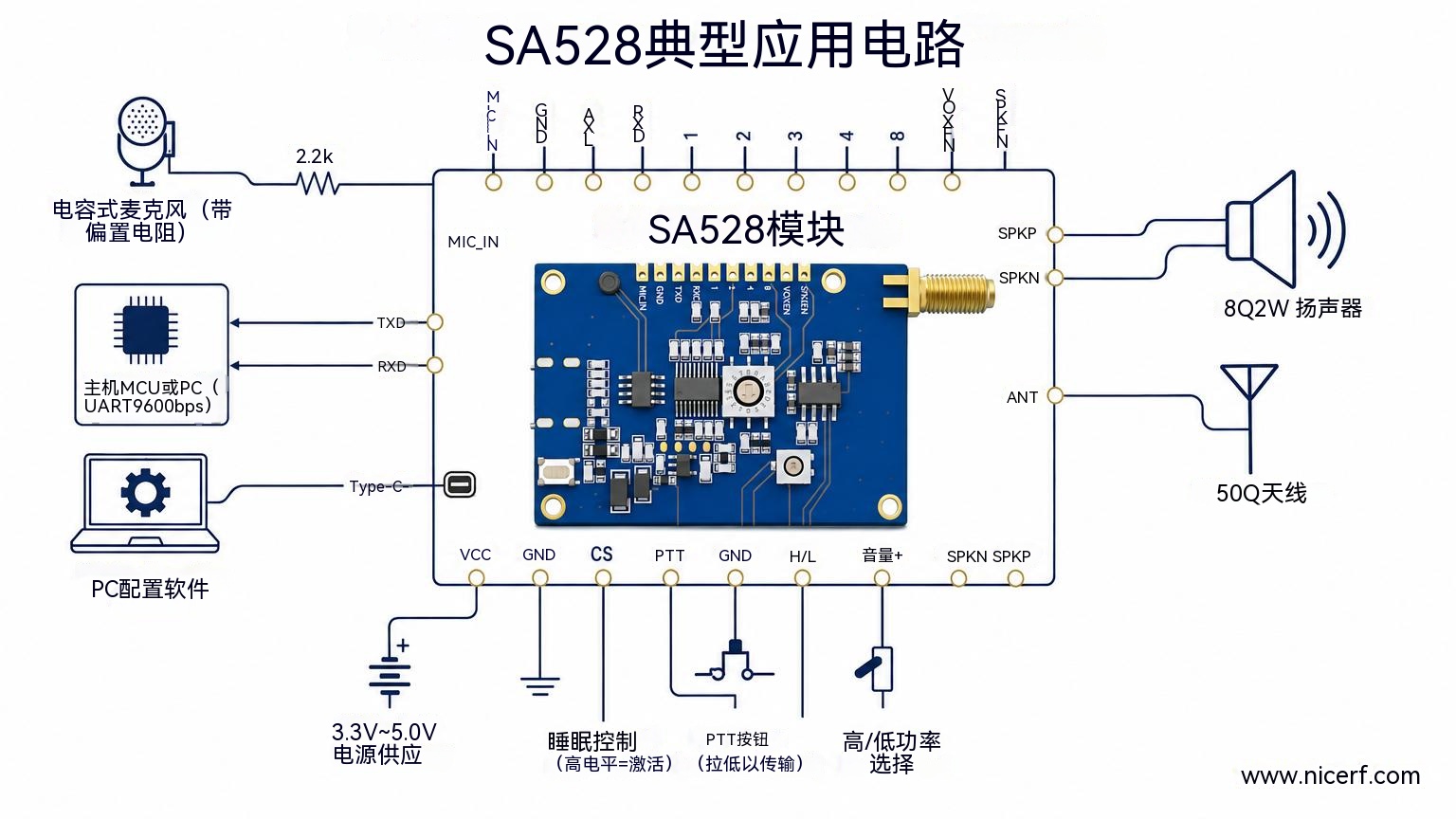

在实际应用中，SA528 的外围电路设计非常简单。正如以下典型应用电路图所示：

sa528外围设计电路

音频输入与输出：用户只需在模块的 MIC_IN引脚外接一个驻极体麦克风（需加偏置电阻），并在 SPKP 和 SPKN 引脚外接一个 8Ω 2W 的喇叭，即可完成基础的音频交互硬件搭建。
通信控制：通过拉低 PTT（Push-To-Talk）引脚即可控制模块进入发射状态，悬空或拉高则处于接收状态。
天线接口：提供标准的 50Ω 天线接口（ANT），用户可根据外壳设计选择合适的天线，以保障通信距离。
电源与功耗管理：模块支持3V 至 5.0V 的宽电压供电。通过 CS休眠控制引脚，可以在设备空闲时将模块置于低功耗休眠模式（休眠电流 ≤75 uA），非常适合电池供电的便携式设备。
串口通信：提供标准串口（TXD/ RXD），不仅用于数据收发，还可用于与主控 MCU 进行通信，实现参数的动态调整。

此外，SA528 严格使用无铅工艺生产和测试，符合 RoHS、Reach 标准，确保了硬件的可靠性与环保性。

灵活便捷的软件设置：参数配置指南

除了简单的硬件电路，SA528 在软件配置上也为开发者提供了极大的便利。模块自带 TYPE-C 接口，用户可以通过 USB 线直接连接 PC，无需额外的串口转换工具。

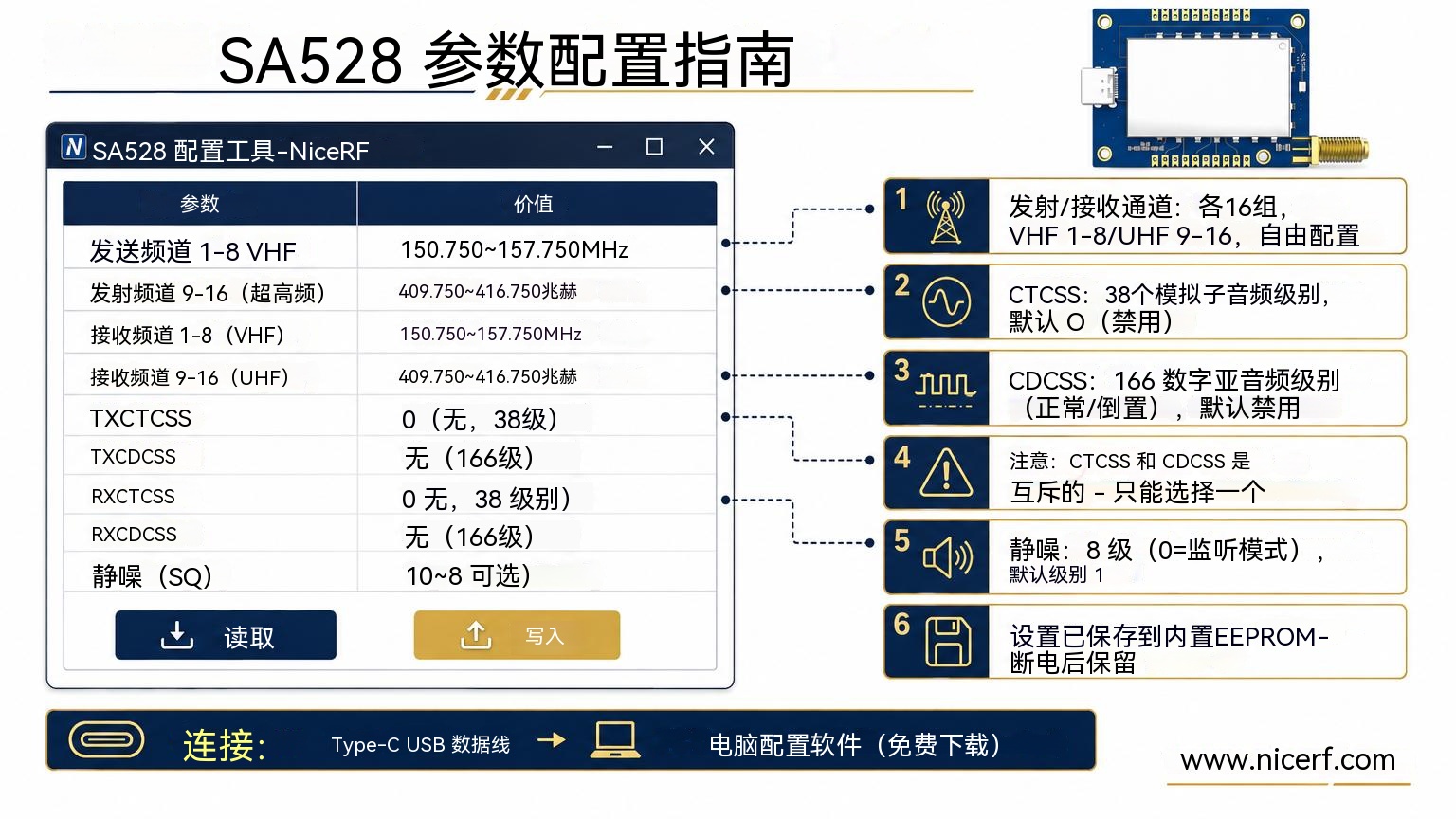

软件参数配置

思为无线为客户免费提供了专用的 PC 端配置软件。通过该软件或标准串口指令，用户可以直观地调节和读取模块的各项参数。模块内部集成了 EEPROM 存储器，所有配置的参数在掉电后均可永久保存，无需每次开机重新设置。

在配置界面中，用户可以自定义以下核心参数：

收发频率独立设置（TX / RX Channel）：模块预设了 16 组频道。其中 1-8 频道为 VHF 段（默认 1575-157.75MHz），9-16 频道为 UHF 段（默认 409.75- 416.75MHz）。发射和接收频率可以完全独立设置，用户可根据当地无线电环境自由更改。
亚音频设置（CTCSS / CDCSS）：
- 模拟亚音频（TX/RX CTCS）：提供 38 级可选，出厂默认为 0（关闭）。
- 数字亚音频（TX/RX CDCS）：提供 166 级（包含正相与反相）可选，出厂默认关闭。
- 注：模拟亚音和数字亚音只能二选一。合理配置亚音频可以有效屏蔽同频干扰。
静噪等级（SQ）：接收静噪等级提供 8 级可选，出厂默认为 1。用户可根据环境噪音水平进行调节，以获得最纯净的语音输出。

SA528 凭借其极简的典型应用电路、直观的 PC 端参数配置工具以及内置 EEPROM 的掉电保存功能，极大地降低了对讲设备的开发门槛。无论是成品模拟对讲机的通信对接，还是手持设备的内部集成，SA528 都能提供稳定、高效的无线数传与语音解决方案。
