DMR818S 数字对讲机模块产品深度解析

产品核心特点先知

DMR818S 数字对讲机模块

UHF / VHF 双频段版本  |  DMR 数字 + 模拟双模  |  FCC & CE 双认证可选



DMR818S  ·  DMR数字对讲模块  ·  UHF 400~470MHz  ·  VHF 134~174MHz  ·

 2W发射功率  ·  FCC CE认证  ·  TCXO晶振  ·  双时隙  ·  串口配置



产品简介

DMR818S 是深圳市思为无线科技有限公司（G-NiceRF）推出的一款集成度较高的数字对讲机模块，内部集成了微控制器、数字对讲芯片及射频功率放大电路，采用 SMD 贴片封装，尺寸紧凑，适合嵌入各类手持终端、固定台及行业定制设备中使用。





该模块同时支持 DMR（Digital Mobile Radio）数字对讲制式和传统模拟对讲制式，出厂预置 16 个信道：CH0 至 CH7 为 DMR 数字通道，CH8 至 CH15 为模拟通道，用户无需额外配置即可直接使用。通过标准 UART 串口（波特率 57600 bps），可对收发频率、联系人、音量、加密等参数进行灵活配置。



DMR818S 提供 UHF（400～470 MHz）、VHF（134～174 MHz）和 350 MHz（320～400 MHz）三种频段版本，用户可根据目标市场的频率规划选择对应型号。其中 DMR818S-U-CE 版本已通过 FCC 和 CE 双认证，可直接用于北美和欧洲市场的合规产品开发。全系列产品采用无铅工艺，符合 RoHS 和 Reach 标准。

本文将重点介绍 DMR818S-UHF 和 DMR818S-VHF 两款频段版本的技术规格、功能特点及应用场景，帮助工程师和采购人员快速了解产品的核心参数与适用范围。

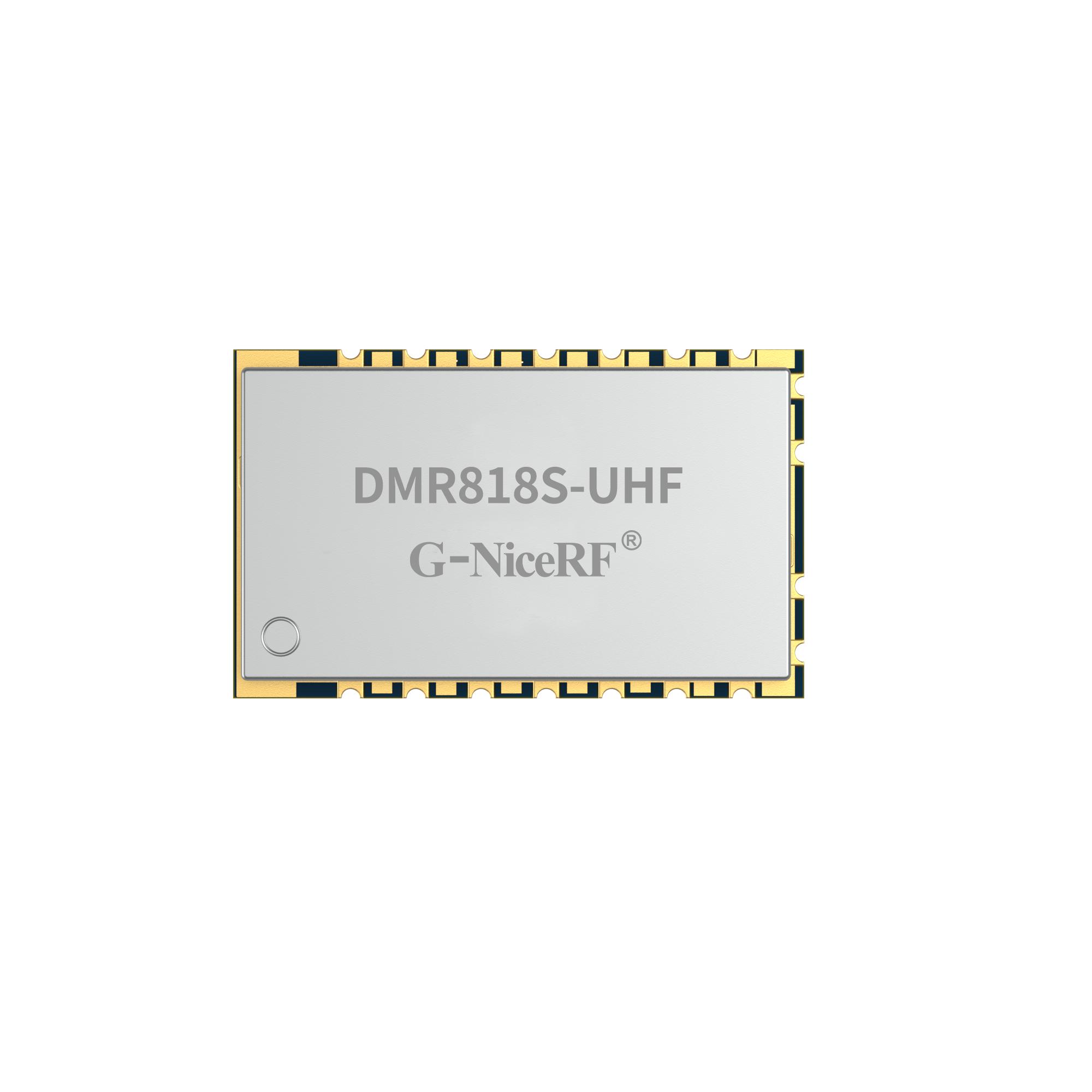

▲ DMR818S-UHF 模块正面（屏蔽罩） 工作频段：400～470 MHz

▲ DMR818S-VHF 模块正面（屏蔽罩） 工作频段：134～174 MHz





UHF 与 VHF 频段版本对比



DMR818S-UHF 和 DMR818S-VHF 在硬件架构、功能集成和串口协议上完全一致，两者的差异仅在于工作频段不同，用户可根据实际部署环境和当地频率许可情况进行选择。

UHF 频段（400～470 MHz）绕射能力相对较弱，但天线尺寸较小，适合城市楼宇、室内走廊、工厂车间等空间相对密闭的环境。VHF 频段（134～174 MHz）波长较长，绕射和穿透植被的能力相对较强，常用于户外、林区、农业、水利等开阔地带的通信场景。

两款模块均支持 2W 发射功率（标准版），在开阔地带的通信距离约为 5 公里；FCC/CE 认证版本（DMR818S-U-CE）发射功率为 1W，低功率模式为 0.5W，三档均可通过串口指令切换。以下表格列出了两款版本的核心参数对比：



对比项目	DMR818S-UHF	DMR818S-VHF
工作频段	400～470 MHz	134～174 MHz
发射功率（标准版）	2W / 1W / 0.5W	2W / 1W / 0.5W
接收灵敏度（模拟）	-120 dBm（12 dB SNR）	-120 dBm（12 dB SNR）
DMR 误码率	5%（@-118 dBm）	5%（@-118 dBm）
频率误差	典型 1 ppm，最大 1.5 ppm	典型 1 ppm，最大 1.5 ppm
邻道选择性	60 dB（±12.5 kHz）	60 dB（±12.5 kHz）
天线阻抗	50 Ω	50 Ω
认证版本	DMR818S-U-CE（FCC+CE）	标准版（无认证）
适用场景	城市、楼宇、室内	户外、林区、农业、水利



产品外观



以下为 DMR818S-UHF 和 DMR818S-VHF 两款模块的三维渲染图，展示了模块正面（金属屏蔽罩）和背面（PCB 焊盘）的外观结构。模块采用 SMD 贴片封装，四周为城堡形焊盘（Castellated Holes），可直接回流焊接到母板上，无需额外连接器，有助于降低整机高度和组装成本。

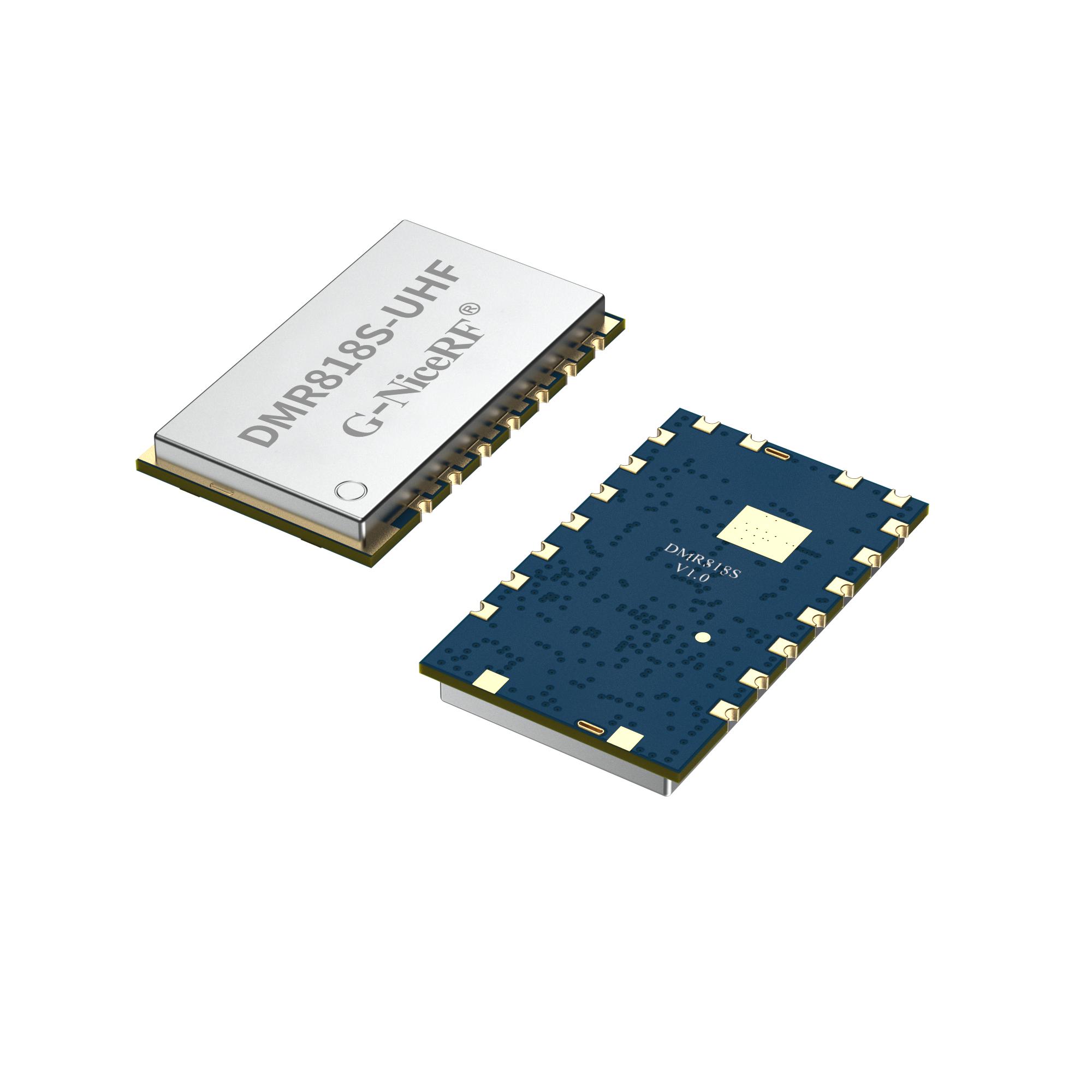

▲ DMR818S-UHF 三维视图（正面 + 背面）

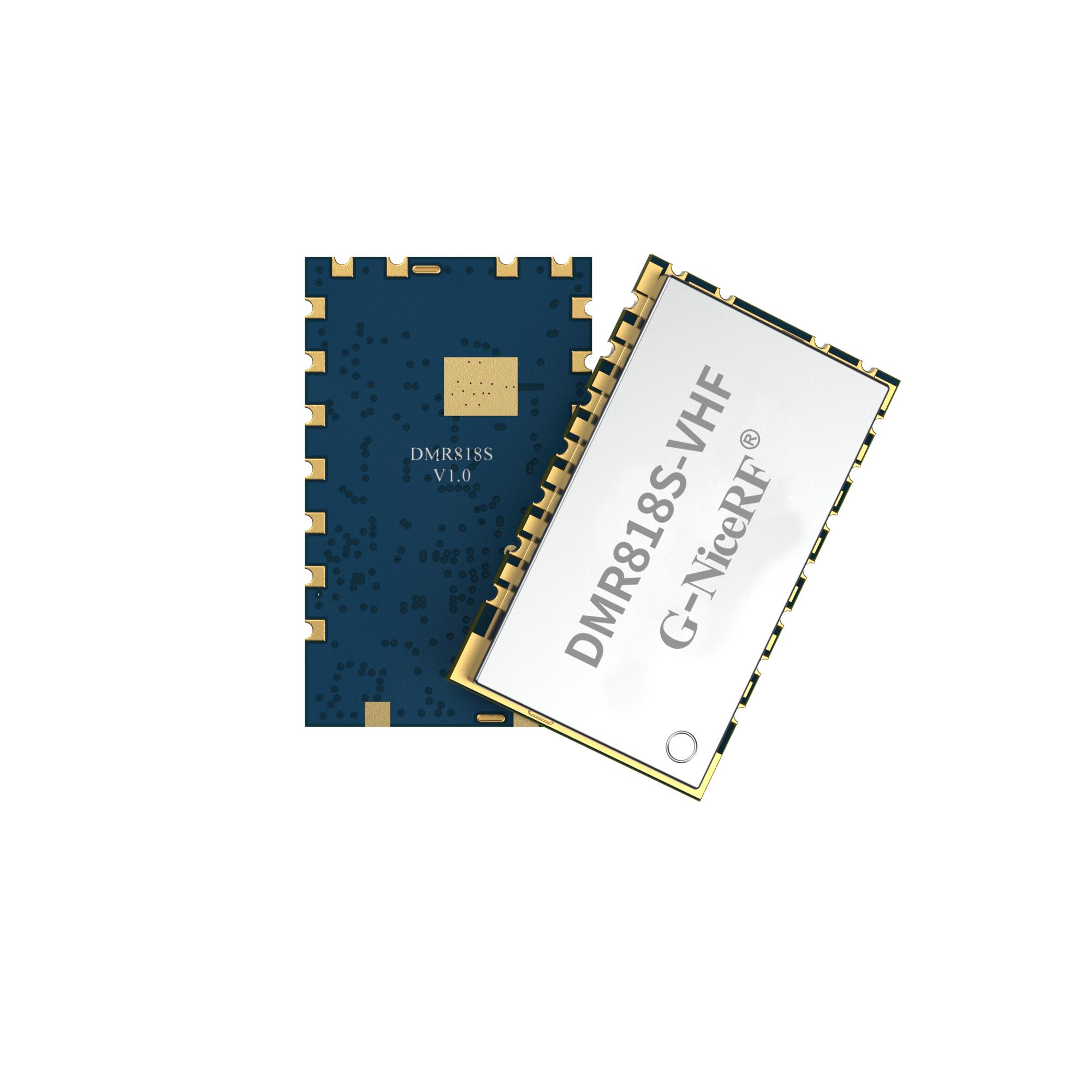

▲ DMR818S-VHF 三维视图（正面 + 背面）



模块正面覆盖金属屏蔽罩，对内部射频电路提供电磁屏蔽，有助于减少外部干扰对接收性能的影响。背面 PCB 可见主控芯片焊盘区域（已用屏蔽罩覆盖），模块尺寸紧凑，具体机械尺寸请参考官方规格书中的尺寸图（单位：mm）。





核心功能说明

 DMR 数字对讲功能

DMR818S 支持完整的 DMR Tier II 数字对讲功能，包括语音发送与接收、短信收发、语音加密与短信加密、全呼/组呼/个呼三种呼叫模式、紧急报警、主被叫检测，以及直通模式（Simplex）和中继模式（Repeater）两种工作方式。



语音发送可通过硬件 PTT 引脚控制：将 PTT 引脚拉低即开始发射，拉高则返回接收模式。同时也支持通过串口指令实现相同操作，方便在无法直接操作引脚的嵌入式系统中使用。模块上电初始化完成后自动进入接收模式，结束发射后也会自动切回接收状态，无需额外控制。



DMR 模式下支持双时隙（Two-Slot TDMA）功能，收发频率相互独立，可在同一 12.5 kHz 信道上同时承载两路独立通话，有效提升频谱利用率。色码（Color Code）、时隙（Time Slot）、联系人号码等参数均可通过串口指令灵活配置，并支持掉电保存至内置 EEPROM。



 模拟对讲功能

在模拟制式下，DMR818S 支持 CTCSS（连续音调静噪系统）和 CDCSS（连续数字静噪系统）亚音频功能，其中 CTCSS 提供 50 级可选，CDCSS 提供 166 级可选，可有效过滤非目标信号。静噪等级支持 9 级调节，模拟带宽支持 12.5 kHz（窄带）和 25 kHz（宽带）两种模式，可根据当地频率规划要求进行配置。



模拟模式下同样支持短信发送功能，麦克风输入电压范围为 0.1～1.6 Vpp，CTCSS 调制频偏典型值为 0.4 kHz，邻道功率典型值为 -62 dBm，满足常规模拟对讲机的技术指标要求。



串口通讯与参数配置

模块通过 UART 串口（波特率 57600 bps，3.3V 电平）与主控 MCU 通信。串口协议采用固定帧格式，包含包头（0x68）、指令码（CMD）、读写标志、应答标志、校验和、数据长度和数据段，包尾为 0x10。协议支持的功能指令涵盖信道切换、收发频率设置、音量调节、Mic 增益配置、联系人设置、加密开关、色码与时隙设置、省电模式、软件复位等 30 余条指令。



重要参数支持掉电保存，存储于内置 EEPROM，断电后数据不丢失，上电后自动恢复。模块还提供独立的固件升级串口（HST_TXD / HST_RXD），用于后续固件更新，便于产品在量产后进行功能迭代和问题修复。



 休眠与低功耗控制

模块通过 CS 引脚控制工作与休眠状态的切换：CS 为高电平时模块正常工作，CS 拉低 3 秒后模块进入休眠模式，此时所有外设关闭，休眠电流低于 55 μA。需要注意的是，CS 引脚默认为低电平（休眠状态），用户需在上电后主动将其拉高才能使模块工作。状态切换需要约 3 秒的过渡时间，设计时应在软件逻辑中预留相应的等待时间。



接收状态下的工作电流低于 135 mA；发射状态下，2W 模拟模式电流低于 1300 mA，2W 数字模式电流低于 1000 mA；0.5W 低功率模式下，数字发射电流低于 500 mA。对于电池供电的便携设备，建议在非通话期间将模块切换至休眠模式以延长续航时间。



音频功放控制

SPK_EN 引脚用于控制外部音频功放的开关：需要播放语音时将 SPK_EN 拉高，播放结束后拉低。该引脚默认为低电平，即默认关闭音频功放，有助于在待机状态下降低整机功耗。音频输出通过 LINE_OUT 引脚输出，输出幅度典型值为 500 mV，输出阻抗为 30 kΩ，可直接驱动外部音频功放芯片。





完整性能参数

基本参数

参数项	最小值	典型值	最大值	单位
工作电压	3.3	4.2	4.5	V
工作温度	-20	25	60	℃
模块启动时间	—	2000	—	ms
串口波特率	—	57600	—	bps
休眠电流（CS 低 3s）	—	—	< 55	μA
接收电流	—	—	< 135	mA



发射参数

参数项	测试条件	最小值	典型值	最大值	单位
频率误差	—	—	1	1.5	ppm
调制灵敏度	1.5 kHz/2.5 kHz 频偏（N/W）	6	7	12	mV
邻道功率	@12.5 kHz offset	-60	-62	—	dBm
麦克输入电压	—	0.1	—	1.6	Vpp
CTCSS 调制频偏	—	0.35	0.4	0.6	kHz
发射电流（2W 模拟）	VCC=4.2V	—	—	< 1300	mA
发射电流（2W 数字）	VCC=4.2V	—	—	< 1000	mA
发射电流（1W 模拟，CE/FCC）	VCC=4.2V	—	—	< 1300	mA
发射电流（1W 数字，CE/FCC）	VCC=4.2V	—	—	< 800	mA
发射电流（0.5W 模拟）	VCC=4.2V	—	—	< 650	mA
发射电流（0.5W 数字）	VCC=4.2V	—	—	< 500	mA



接收参数

参数项	测试条件	典型值	单位
接收灵敏度（模拟）	12 dB 信噪比	-120	dBm
DMR 误码率	@ -118 dBm	5	%
DMR 误码率	@ -121 dBm	1	%
音频输出幅度	—	500	mV
音频输出阻抗	—	30	kΩ
邻道选择性	Offset: ±12.5 kHz	60	dB



引脚定义

DMR818S 共有 20 个引脚，采用城堡形焊盘（Castellated Holes）排列，分布于模块四周，可直接回流焊接到母板 PCB 上。以下为各引脚的功能定义：

引脚	名称	I/O	电平	功能描述
1	MIC_IN	I	—	麦克风信号输入
2	UART-TX	O	0~3.3V	串口发送数据（主控接 RX）
3	UART-RX	I	0~3.3V	串口接收数据（主控接 TX）
4, 12	NC	—	—	未连接，悬空处理
5	HST_TXD	O	0~3.3V	固件升级串口发送
6	HST_RXD	I	0~3.3V	固件升级串口接收
7	ANT	I/O	—	射频天线接口，50 Ω 阻抗
8, 9, 10	GND	—	—	地线
11	VCC	—	3.3~4.5V	外部正电源供电
13	CS	I	0~4.5V	休眠控制：低电平休眠，高电平工作
14	PTT	I	0~3.3V	发射控制：低电平发射，高电平接收（默认接收）
15	+3.3V	O	3.3V	3.3V 电压输出，最大 50 mA
16	LINE_OUT	O	—	音频信号输出
17	T/R	O	0~3.3V	收发状态指示：发射高电平，接收低电平
18	SPKEN	O	0~3.3V	音频功放控制：高电平有效，默认低电平
19, 20	GND	—	—	地线



应用场景

DMR818S 模块适用于需要数字或模拟语音通信的多种行业场景，以下列举四类典型应用方向及各频段版本的适用建议：



数字对讲机整机开发

将 DMR818S 集成到手持对讲机或车载台中，外接音频功放、麦克风、喇叭和天线后，即可构成一台支持 DMR 数字制式的专业对讲机。相比从零开始设计射频电路，使用该模块可大幅缩短硬件开发周期，降低射频调试难度。UHF 版本（DMR818S-U）适合城市和室内场景；VHF 版本（DMR818S-V）适合户外和林区场景。如需进入北美或欧洲市场，可选用已通过 FCC 和 CE 双认证的 DMR818S-U-CE 版本。



楼宇与小区安防对讲系统

在楼宇安防、门禁对讲和小区巡逻等场景中，DMR818S 可作为通信核心模块嵌入安防终端设备。DMR 数字模式支持语音加密和短信加密功能，可保障通话内容的安全性，避免信息被非授权人员截获。同时，模块兼容模拟制式，便于与现有模拟对讲系统共存过渡。楼宇内部建议选用 UHF 版本，信号穿透混凝土墙体的能力相对较好。



无线数字对讲网络

在工厂、仓储、物流园区、校园等需要多人协同通信的场所，DMR818S 支持组呼、全呼和个呼三种呼叫模式，可构建覆盖范围较广的无线对讲网络。配合 DMR 中继台使用时，可通过中继模式（Repeater Mode）进一步扩大覆盖范围。双时隙功能允许在同一信道上同时承载两路通话，提升系统容量。对于室外大范围覆盖场景，VHF 版本的绕射能力更具优势。



音频监听与广播系统

模块提供 LINE_OUT 音频输出引脚（输出幅度 500 mV，阻抗 30 kΩ），可直接连接外部音频功放或录音设备，适用于音频监听、语音广播及录音存档等应用。结合紧急报警功能（0x09 指令），可在特定事件触发时自动发送报警信号，适合需要紧急呼叫功能的安全监控系统。





串口通讯协议简介

DMR818S 的串口协议采用固定帧格式，每帧数据包含以下字段：包头（1 字节，固定为 0x68）、指令码 CMD（1 字节）、读写标志 R/W（1 字节）、应答标志 S/R（1 字节）、校验和 CKSUM（2 字节）、数据长度 LEN（2 字节）、数据段 DATA（可变长度）、包尾（1 字节，固定为 0x10）。所有串口协议均以高字节在高位的方式存储。



校验和计算方式为：对整个串口包数据求和后取异或值（sum += 0xFFFF & (*buf<<8|*(buf+1))，以此类推，最后取 sum 值的异或值）。当模块正在收发信号时，若外部 MCU 发送配置指令，模块将返回 0x01（繁忙），配置失败；若切换到不存在的信道，模块返回 0x02（信道错误）。

以下列出部分常用 CMD 指令及其功能说明：



CMD	功能	作用域	掉电保存
0x01	信道切换	—	是
0x02	接收音量设置	全局	是
0x06	呼叫模式设置（全呼/组呼/个呼）	当前信道	否
0x07	短信发送与接收	当前信道	否
0x09	紧急报警	当前信道	否
0x0B	Mic 增益配置	全局	是
0x0C	省电模式配置	全局	是
0x0D	收发频率设置	当前信道	是
0x0E	中继/脱网设置	当前信道	否
0x12	静噪级别设置	当前信道	是
0x17	高低功率设置	当前信道	是
0x19	加密开关设置	当前信道	否
0x1B	本机号码设置	当前信道	是
0x31	本机色码设置	当前信道	是
0x33	时隙设置	当前信道	是
0xF0	恢复默认参数	全局	是
0xF2	软件复位	全局	否



订购型号

DMR818S 提供以下四种订购型号，请根据目标频段和认证需求选择：

订购型号	工作频段	频率范围	认证
DMR818S-U	UHF	400～470 MHz	标准版（无 FCC/CE 认证）
DMR818S-V	VHF	134～174 MHz	标准版（无 FCC/CE 认证）
DMR818S-350	350 MHz	320～400 MHz	标准版（无 FCC/CE 认证）
DMR818S-U-CE	UHF	400～470 MHz	FCC & CE 双认证版本



天线接口阻抗为 50 Ω，支持棒状天线、吸盘天线、拉杆天线等通用形式。建议使用 G-NiceRF 配套天线以获得较好的射频性能。模块支持回流焊工艺，生产时请参考官方规格书中的炉温曲线图，确保焊接质量。
