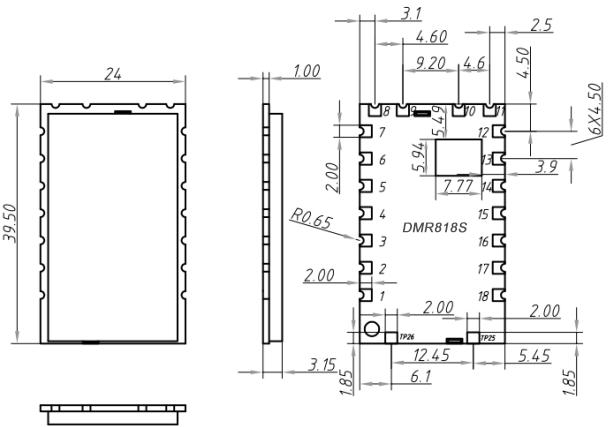

模块尺寸
无线音频模块

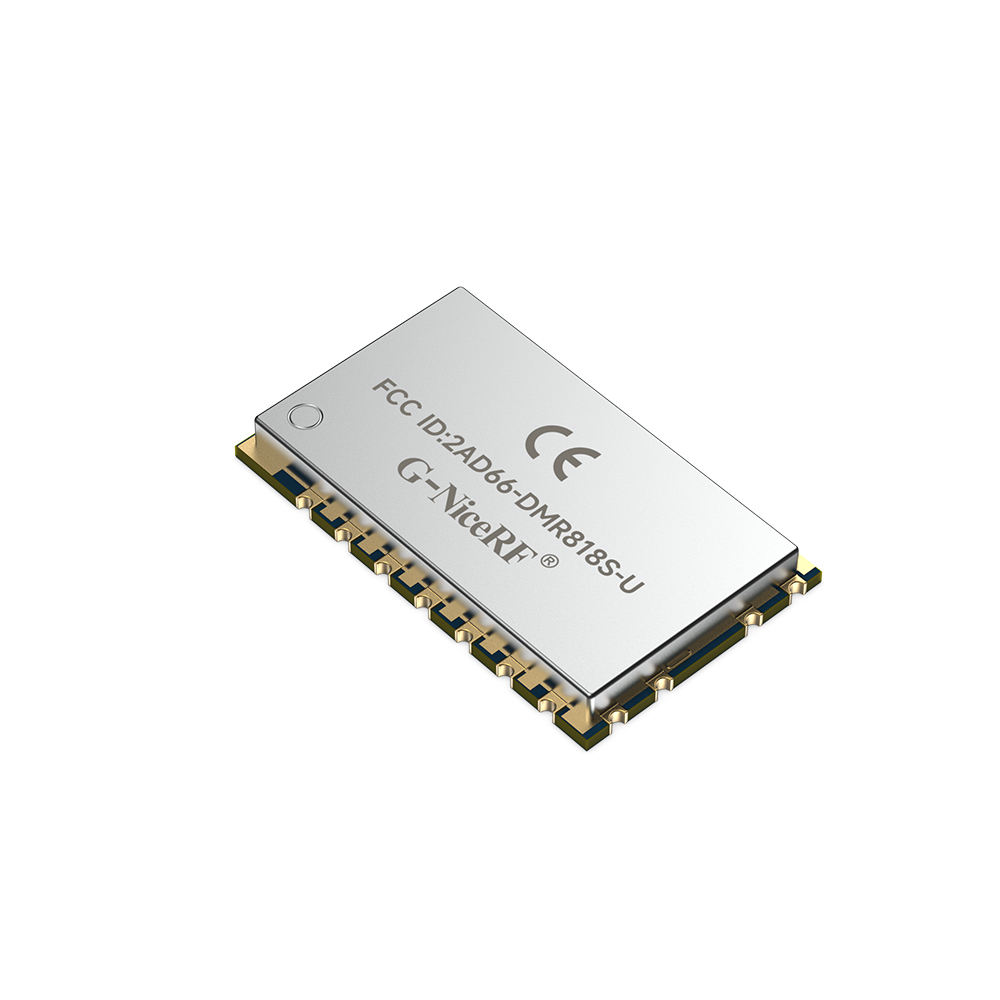

CE/FCC认证 2W双时隙远距离数字对讲机模块DMR818S

DMR818S是我司的一款2W远距离数字对讲机模块,内置微控制器、数字对讲芯片及射频功放电路。这款模块不仅可以和市场上通用的模拟制式对讲机兼容,还带有数字对讲机的功能。模块为客户提供了标准化的串行接口,可通过串口指令简单快捷地设置模块的收发频率和联系人等参数。模块的高集成性使用户只需在此模块上外接音频功放、麦克风、喇叭等,即可作为一个小型的数字对讲机来工作。

DMR818S严格使用无铅工艺生产和测试,符合RoHS、Reach的标准。DMR818S模块还可为客户提供过FCC和CE双认证的版本,以满足不同市场需求。

联系我们

分享产品:

规格书&附件下载

产品规格书:DMR818S数字对讲机模块 CE& FCC双认证 V1.2.pdf

其它附件:DMR818S sample.pdf

封装尺寸:DMR818S package.rar

PC软件:DMR8X8_PC Software.rar

其它附件:DMR818S、828S、858S 系列对讲模块通讯协议.pdf

其它附件:DMR818S和DMR818对比.pdf

认证报告:DMR818S-U CE认证.rar

认证报告:DMR818S-U_FCC ID认证.rar

性能参数
特点&应用

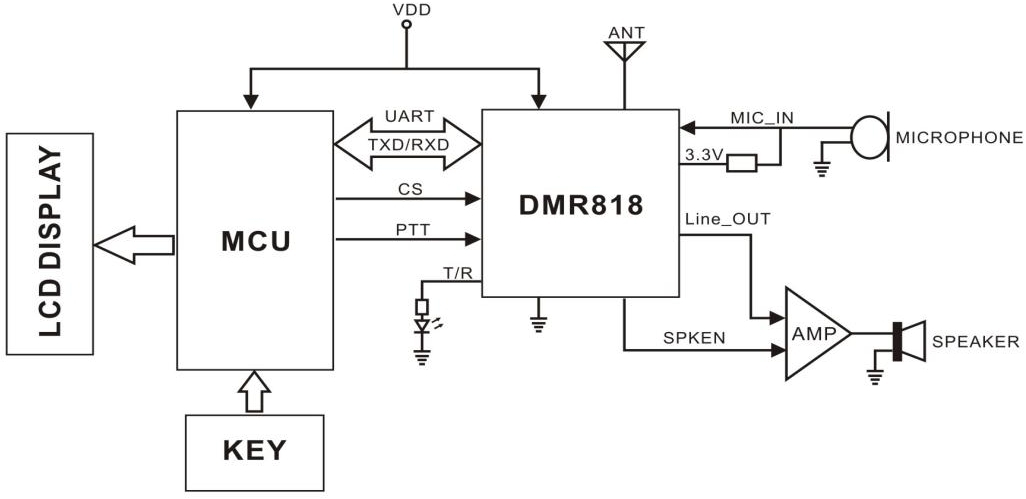

典型应用电路
引脚定义

参数

测试条件

最小

典型

最大

单位

工作电压范围



3.0

4.0

4.5

V

工作温度范围



-20

25

60

工作频率范围

@UHF

400



470

MHz

@VHF

134



174

MHz

@350

320



400

MHz

模块启动时间





2000



ms

串口波特率





57600



bps

电 流 消 耗

休眠电流

CS拉低3秒



< 55



uA

接收电流





< 135



mA

发射电流(高功率)

 @VCC=4.2V,2w 模拟



<1300



mA

 @VCC=4.2V,2w 数字



<1000



mA

@CE.FCC VCC=4.2V,1w 模拟



<1300



mA

@CE.FCC VCC=4.2V,1w 数字



<800



mA

发射电流(低功率)

 @VCC=4.2V 0.5w模拟



< 650



mA

 @VCC=4.2V 0.5w数字



< 500



mA

@CE.FCC VCC=4.2V,0.5w 模拟



< 800



mA

@CE.FCC VCC=4.2V,0.5w 数字



< 500



mA

发 射 参 数

频率误差





1

1.5

ppm

调制灵敏度

1.5KHz/2.5KHz频偏(N/W)

6

7

12

mv

邻道功率

@12.5K offset

-60

-62



dBm

麦克输入电压





0.1

1.6

Vpp

CTCSS调制频偏



0.35

0.4

0.6

KHz

调制特性

300HZ

-13

-11

-9

dB

500HZ

-9

-6

-5

dB

1000HZ

-3

0

1

dB

2000HZ

3

6

7

dB

3000HZ

5

7

11

dB

接 收 参 数

接收灵敏度

模拟(12db信呐比)



-120



dBm

接收误码率(DMR制式)

@ -118dBm



5



%

音频输出幅度







500

mv

音频输出阻抗





30



KOhm

邻道选择性

Offset:+12.5KHz

60





dB

Offset:+12.5KHz





DMR模式下数字对讲支持以下功能

  • 发送短信通信;
  • 语音加密功能,短信加密功能;
  • 支持全呼,组呼以及个呼功能;
  • 有呼叫提示,支持主被叫检测;
  • 自带紧急报警功能;
  • 支持直通、中继语音及短信应用。

模拟对讲支持以下功能

  • CTCSS/CDCSS亚音频设置功能
  • 静噪等级可设置

产品特点

  • UHF频段:400~470 MHz

     VHF频段:134~174MHz

     350频段:320-400MHz

     注:以上频段三选一

  • 开阔地传输距离为5公里
  • 高功率2W(@CE,FCC 1W),低功率5W
  • 高接收灵敏度:-124dBm
  • -121dBm下误码率低至 1%
  • 发射接收频率独立
  • 模拟带宽5 / 25 KHz  数字带宽6.25 KHz
  • 数字对讲/ 模拟对讲支持短信发送功能
  • 采用1ppm TCXO晶振,性能稳定
  • 50级CTCSS模拟亚音频码
  • 166级CDCSS数字亚音频
  • 9级可调音量
  • 内置EEPROM,重要数据掉电保存

应用领域

  • 数字对讲机
  • 无视数字对讲系统
  • 楼宇小区安防系统
  • 音频监听系统

电路图

电路图

脚位编号

引脚定义

I/O

电平标准

描  述

1

MIC_IN

I



咪头信号输入

2

UART-TX

O

0-3.3V

串口发送数据口

3

UART-RX

I

0-3.3V

串口接收数据口

4,12

NC







5

HST_TXD

O

0-3.3V

串口发送数据脚(升级程序用)

6

HST_RXD

I

0-3.3V

串口接收数据脚(升级程序用)

7

ANT





射频输入/输出脚(接50欧姆天线)

8、9、10

GND

-



地线

11

VCC

-

0-5V

电源正

13

CS

I

0-5V

模块休眠使能脚,“0”为休眠,“1”为工作状态

14

PTT

I

0-3.3V

发射/接收控制脚,“0”为发射;“1”为接收,默认接收模式(此脚不能拉低上电,必须上电复位完成后才能拉低)

15

+3.3V

-



3.3V电压输出脚,可外接50mA负载

16

LINE_OUT

O



音频输出

17

T/R

O

0-3.3V

模块收发状态指示脚,发射状态下输出高电平,接收状态输出低电平

18

SPKEN

O

0-3.3V

接收信号指示脚(可外接控制音频功放),高电平有效,默认低电平

19、20

GND

-



地线
