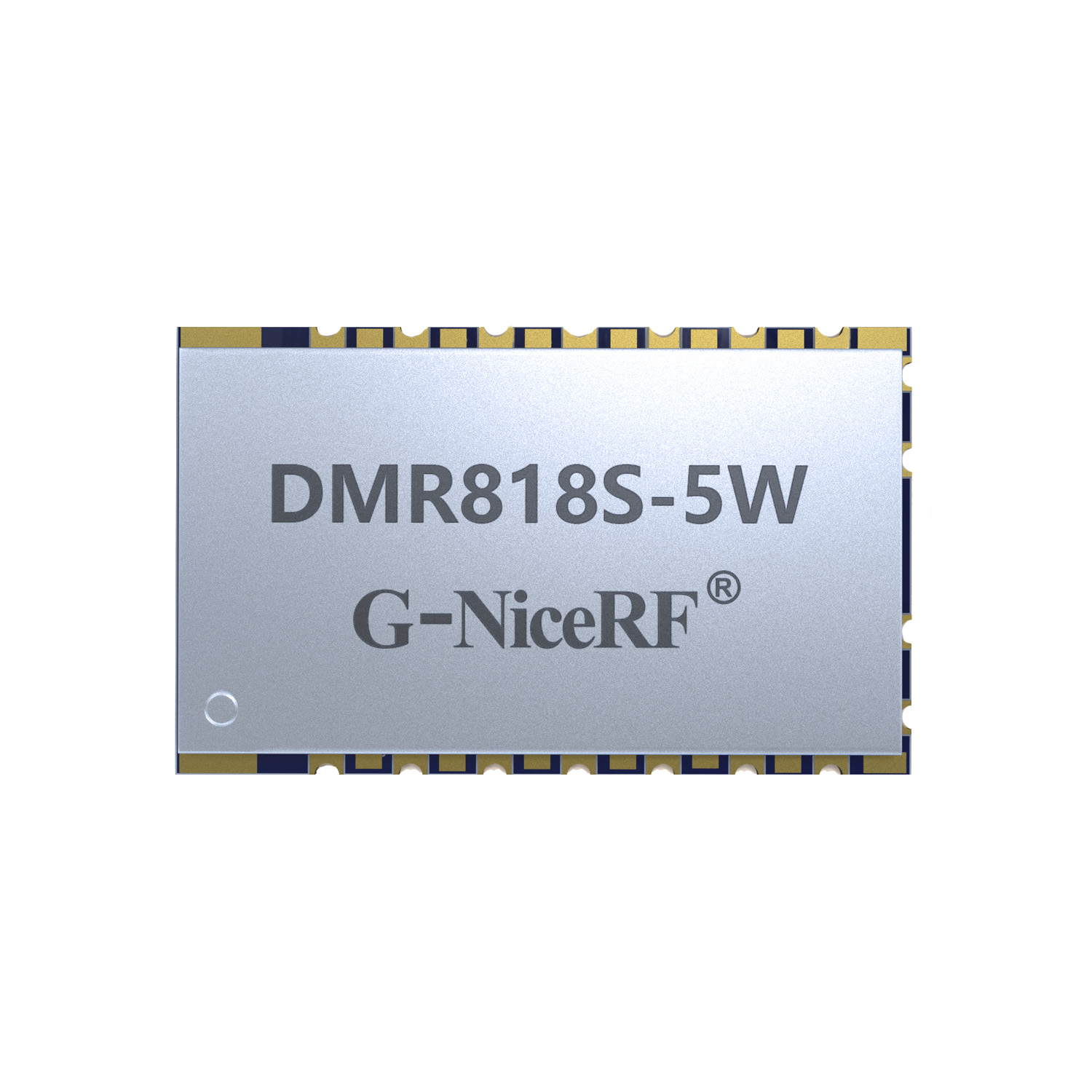

DMR818S-5W:5W数字对讲模块 双时隙 收发频率独立1 PPM TCXO

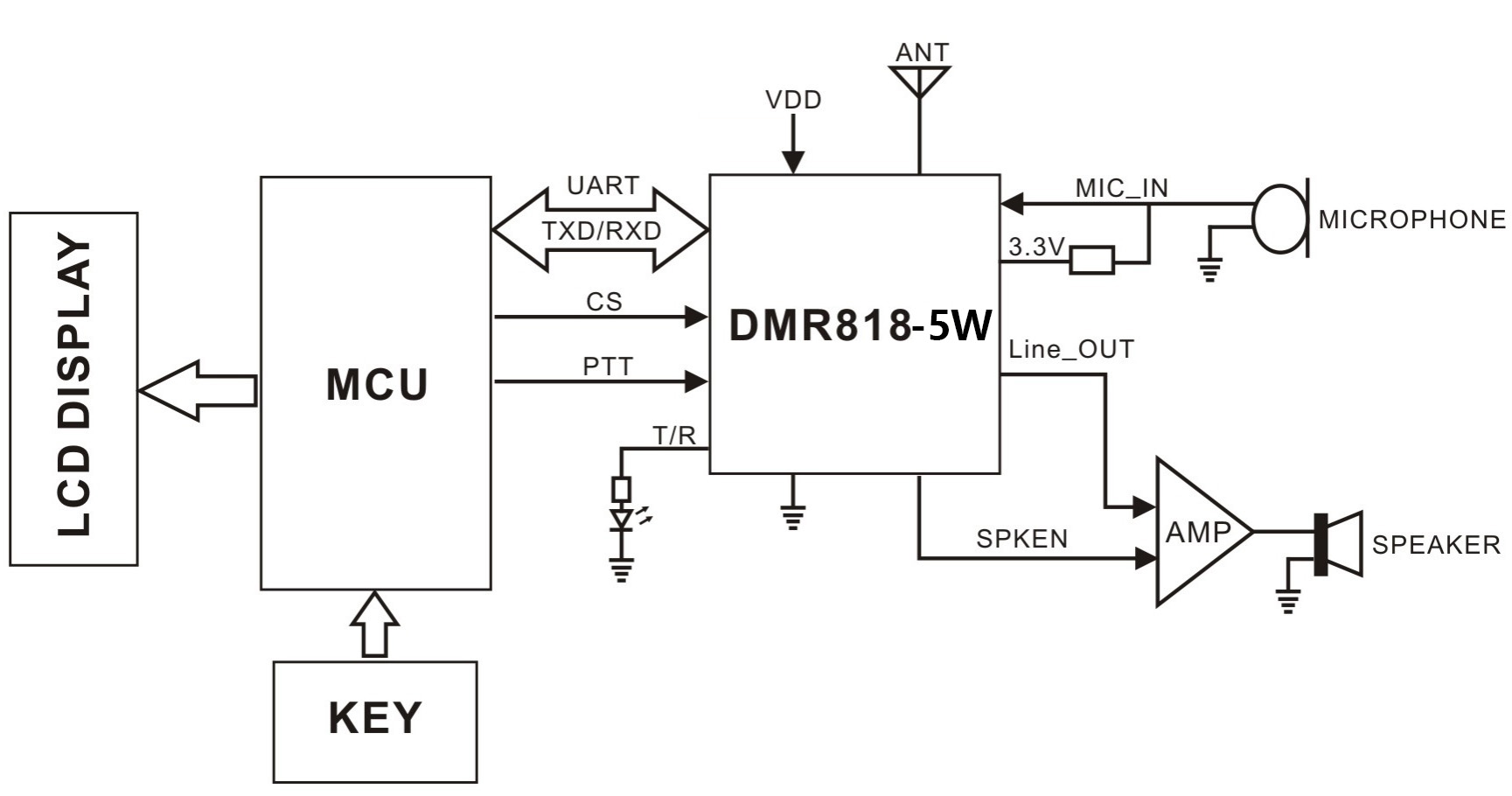

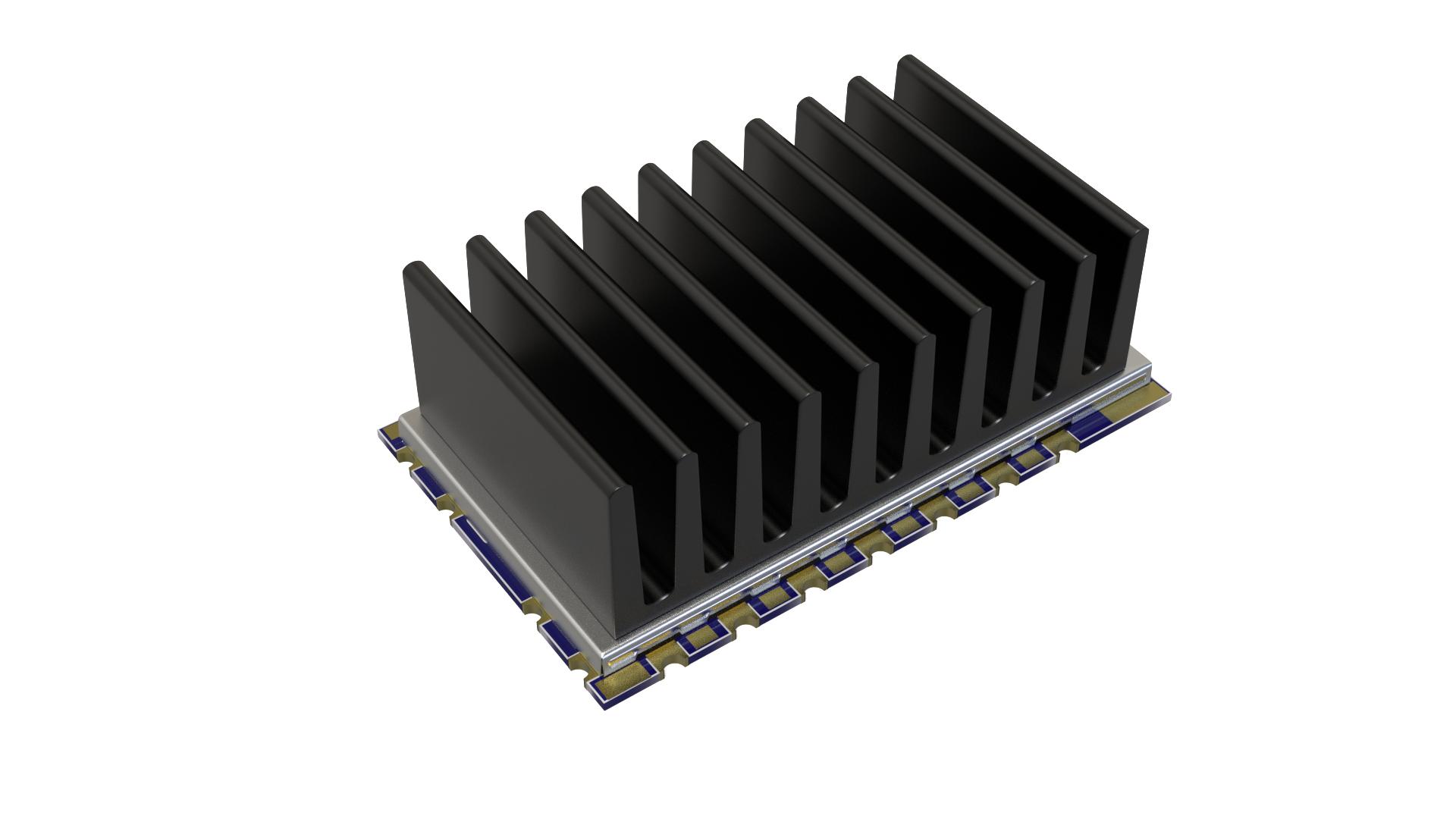

DMR818S-5W 是我司推出的一款高性能5W远距离数字对讲机模块,内部集成了微控制器、数字对讲芯片及射频功放电路。该模块不仅兼容市场上常见的模拟对讲机制式,还支持数字对讲功能。模块提供标准串行通信接口,用户可通过串口指令便捷地配置收发频率、联系人等参数。凭借高度集成化设计,用户只需外接音频功放、麦克风、扬声器等外围器件,即可快速搭建一台功能完备的小型数字对讲机。相较于DMR818S模块,DMR818S-5W 在保持相同封装尺寸与引脚的前提下,实现了5W发射功率的提升,进一步增强了通信距离与覆盖能力。
DMR818S-5W严格使用无铅工艺生产和测试,符合RoHS、Reach的标准。
联系我们
产品规格书:DMR818S-5W数字对讲机模块V1.2.pdf

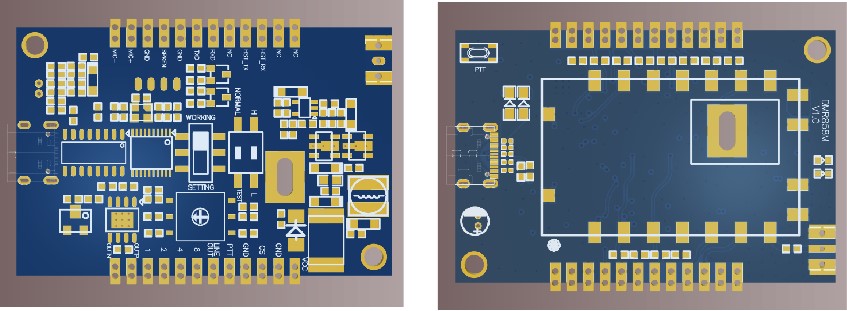

PC软件:DMR8X8_PC Software.rar

其它附件:DMR818S、828S、858S 系列对讲模块通讯协议.pdf

参数 |
测试条件 |
最小 |
典型 |
最大 |
单位 |
工作电压范围 |
|
3.7 |
7.4 |
8.5 |
V |
工作温度范围 |
|
-20 |
25 |
60 |
℃ |
工作频率范围 |
@UHF |
400 |
|
470 |
MHz |
@VHF |
134 |
|
174 |
MHz |
|
@350 |
320 |
|
400 |
MHz |
|
模块启动时间 |
|
|
2000 |
|
ms |
串口波特率 |
|
|
57600 |
|
bps |
电 流 消 耗 |
|||||
休眠电流 |
CS拉低3秒 |
|
< 55 |
|
uA |
接收电流 |
|
|
< 160 |
|
mA |
发射电流(高功率) |
@VCC=8V,5w 模拟 |
|
<1700 |
|
mA |
@VCC=8V,5w 数字 |
|
<1000 |
|
mA |
|
发射电流(低功率) |
@VCC=8V 2w模拟 |
|
<1100 |
|
mA |
@VCC=8V 2w数字 |
|
< 700 |
|
mA |
|
发 射 参 数 |
|||||
频率误差 |
|
|
0.5 |
1.5 |
ppm |
调制灵敏度 |
1.5KHz/2.5KHz频偏(N/W) |
6 |
7 |
12 |
mv |
邻道功率 |
@12.5K offset |
-60 |
-62 |
|
dBm |
麦克输入电压 |
|
|
0.1 |
1.6 |
Vpp |
CTCSS调制频偏 |
|
0.35 |
0.4 |
0.6 |
KHz |
调制特性 |
300HZ |
-13 |
-11 |
-9 |
dB |
500HZ |
-9 |
-6 |
-5 |
dB |
|
1000HZ |
-3 |
0 |
1 |
dB |
|
2000HZ |
3 |
6 |
7 |
dB |
|
3000HZ |
5 |
7 |
11 |
dB |
|
接 收 参 数 |
|||||
接收灵敏度 |
模拟(12db信呐比) |
|
-120 |
|
dBm |
接收误码率(DMR制式) |
@ -117dBm |
|
5 |
|
% |
音频输出幅度 |
|
|
|
500 |
mv |
音频输出阻抗 |
|
|
30 |
|
KOhm |
邻道选择性 |
Offset:+12.5KHz |
60 |
|
|
dB |
Offset:+12.5KHz |
|
|
产品特点
- UHF频段:400~470 MHz
VHF频段:134~174MHz
350频段:320-400MHz
注:以上频段三选一
- 开阔地传输距离为7公里
- 高功率5W,低功率2W
- 高接收灵敏度:-122dBm
- -117dBm下误码率低至 5%
- 发射接收频率独立
- 模拟带宽5 / 25 KHz
数字带宽6.25 KHz
- 数字对讲/ 模拟对讲支持短信发送功能
- 采用1 ppm TCXO晶振,性能稳定
- 50级CTCSS模拟亚音频码
- 166级CDCSS数字亚音频
- 9级可调音量
- 内置EEPROM,重要数据掉电保存
应用领域
- 数字对讲机
- 无视数字对讲系统
- 楼宇小区安防系统
- 音频监听系统

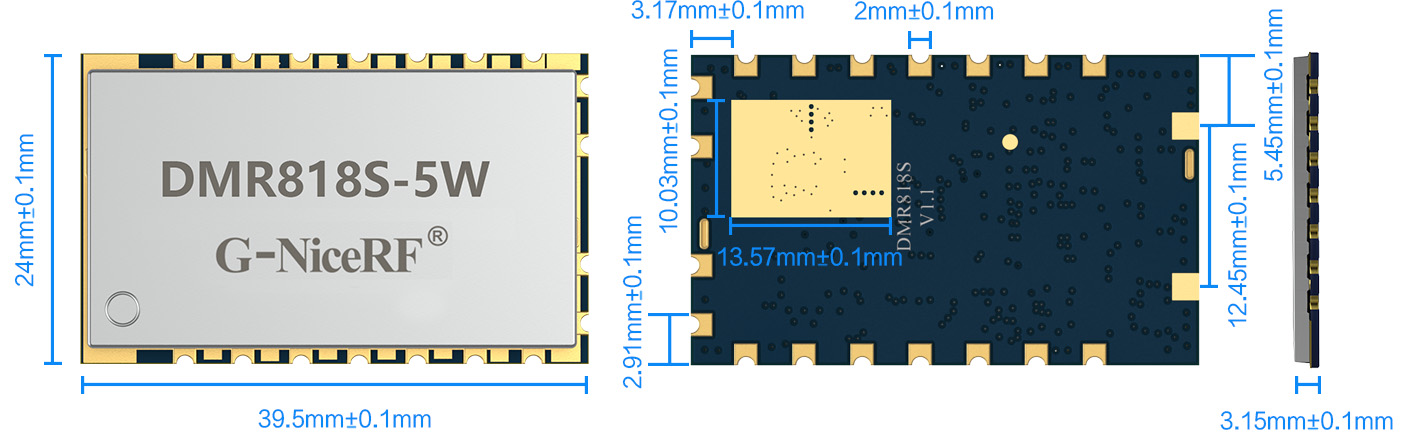

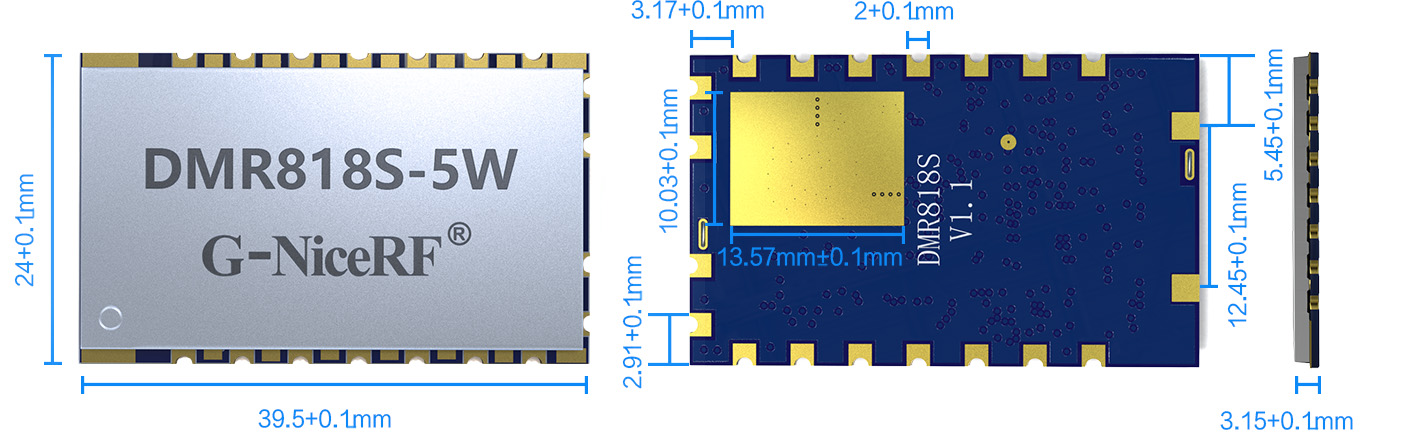

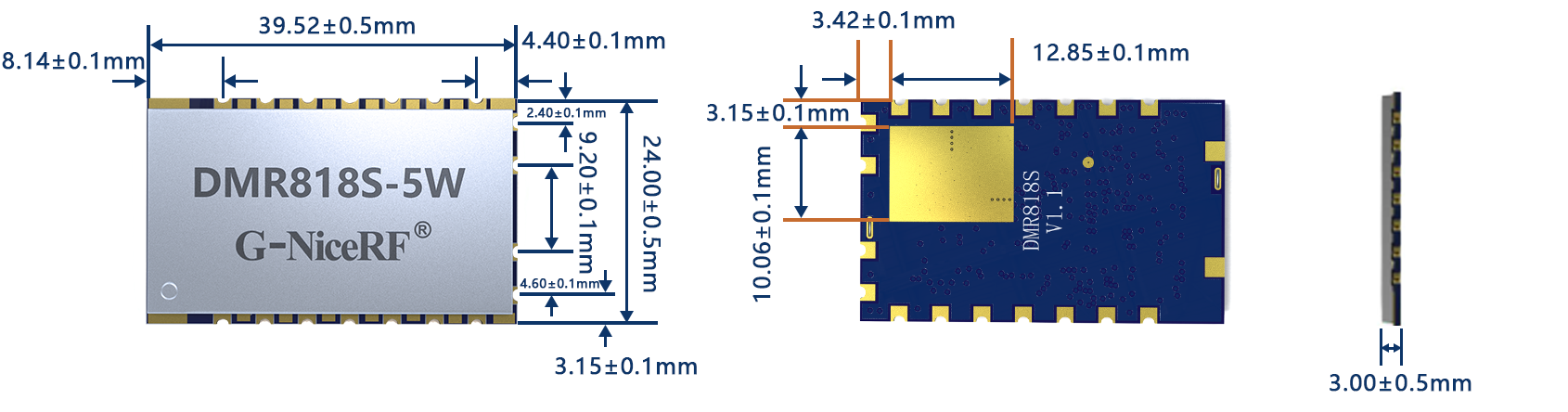

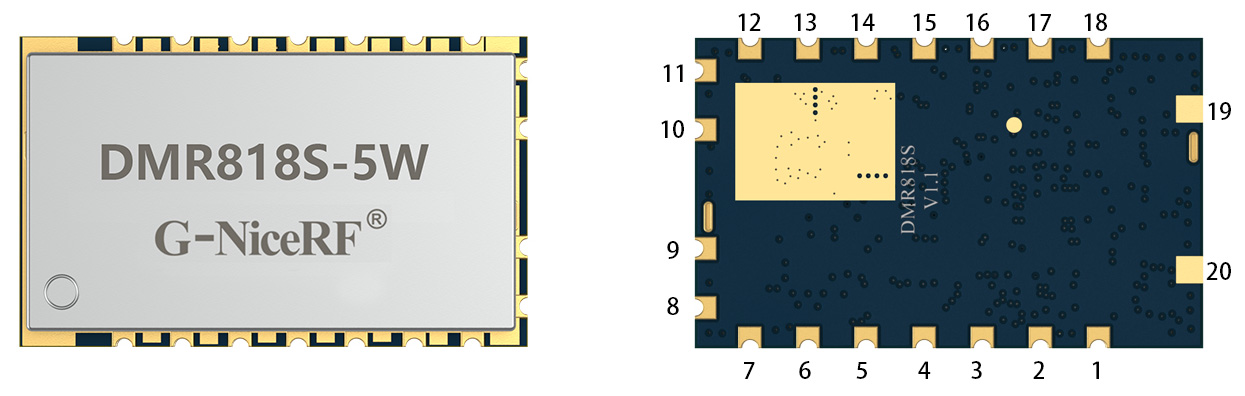

脚位编号 |
引脚定义 |
I/O |
电平标准 |
描 述 |
1 |
MIC_IN |
I |
|
咪头信号输入 |
2 |
UART-TX |
O |
0-3.3V |
串口发送数据口 |
3 |
UART-RX |
I |
0-3.3V |
串口接收数据口 |
4,12 |
NC |
|
|
|
5 |
HST_TXD |
O |
0-3.3V |
串口发送数据脚(升级程序用) |
6 |
HST_RXD |
I |
0-3.3V |
串口接收数据脚(升级程序用) |
7 |
ANT |
|
|
射频输入/输出脚(接50欧姆天线) |
8、9、10 |
GND |
- |
|
地线 |
11 |
VCC |
- |
0-8V |
电源正 |
13 |
CS |
I |
0-5V |
模块休眠使能脚,“0”为休眠,“1”为工作状态 |
14 |
PTT |
I |
0-3.3V |
发射/接收控制脚,“0”为发射;“1”为接收,默认接收模式(此脚不能拉低上电,必须上电复位完成后才能拉低) |
15 |
+3.3V |
- |
|
3.3V电压输出脚,可外接50mA负载 |
16 |
LINE_OUT |
O |
|
音频输出 |
17 |
T/R |
O |
0-3.3V |
模块收发状态指示脚,发射状态下输出高电平,接收状态输出低电平 |
18 |
SPKEN |
O |
0-3.3V |
接收信号指示脚(可外接控制音频功放),高电平有效,默认低电平 |
19、20 |
GND |
- |
|
地线 |
