DMR558：UV双频数模一体对讲模块 AES256加密

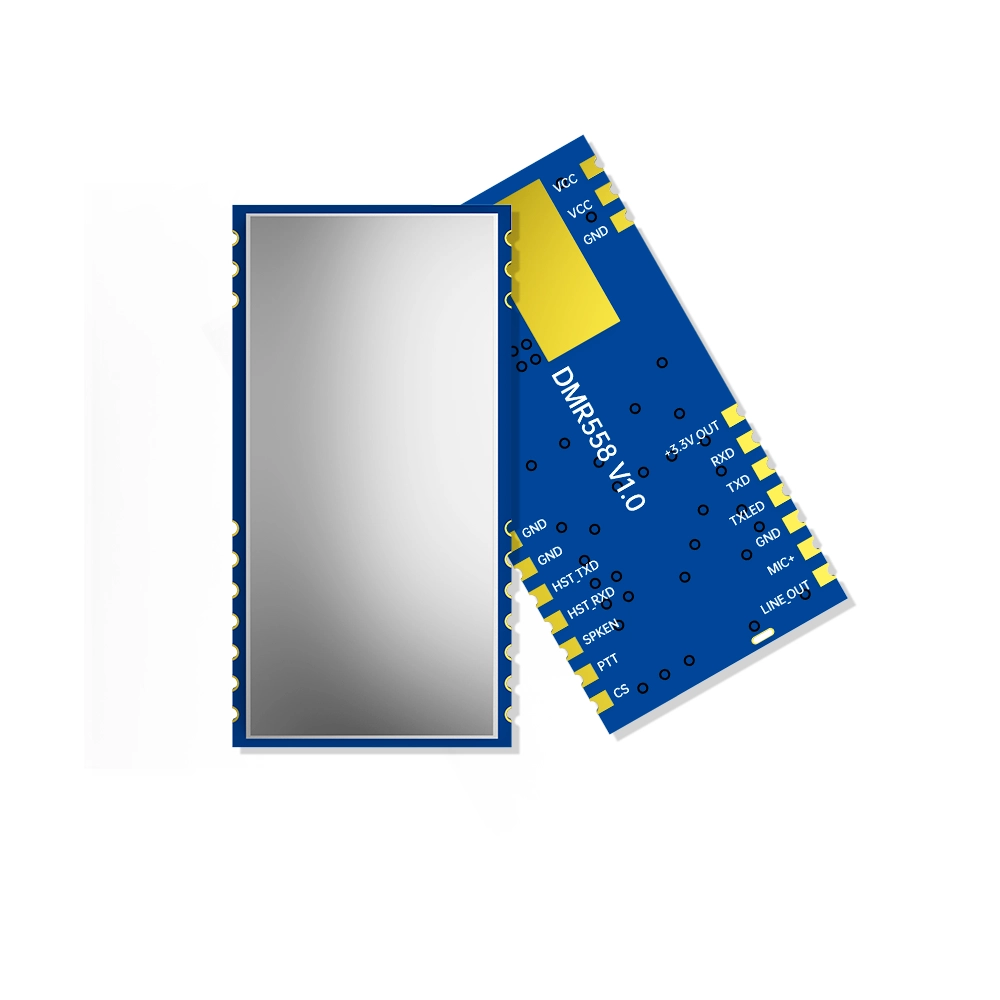

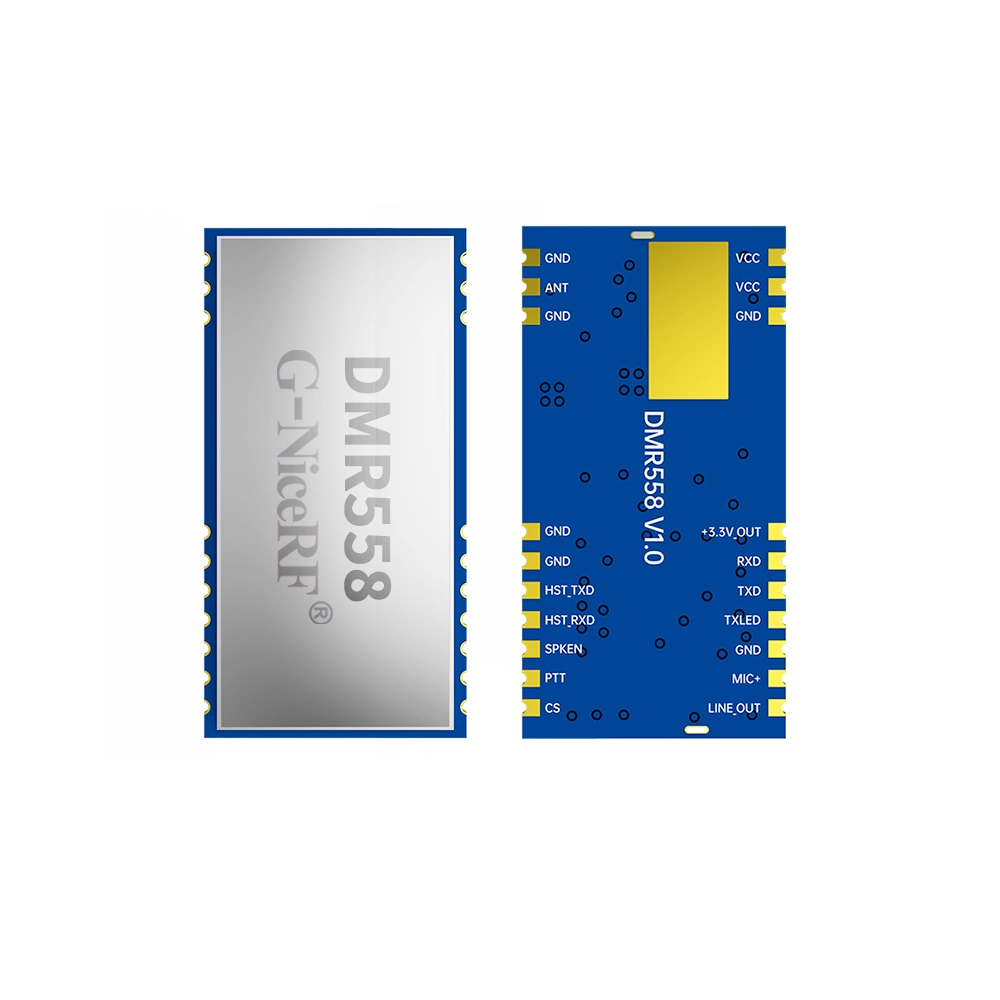

DMR558 是我司推出的一款U/V双频高性能4W远距离数字对讲机模块，内部集成了微控制器、数字对讲芯片及射频功放电路。该模块不仅兼容市场上常见的模拟对讲机制式，还支持数字对讲功能。模块提供标准串行通信接口，用户可通过串口指令便捷地配置收发频率、联系人等参数,支持VOX对讲，ESD保护。凭借高度集成化设计，用户只需外接音频功放、麦克风、扬声器等外围器件，即可快速搭建一台功能完备的小型数字对讲机。

DMR558严格使用无铅工艺生产和测试，符合RoHS、Reach的标准。

DMR模式下数字对讲支持以下功能：

发送短信通信；
语音加密功能，短信加密功能；
支持全呼，组呼以及个呼功能；
有呼叫提示，支持主被叫检测；
自带紧急报警功能；
支持直通、中继语音及短信应用。

模拟对讲支持以下功能：

CTCSS/CDCSS亚音频设置功能
静噪等级可设置

联系我们

规格书&附件下载

产品规格书：DMR558 UV双频数模一体对讲模块V1.0.pdf

性能参数

特点&应用

典型应用电路

脚位定义

机械尺寸

系列产品

参数	测试条件	最小	典型	最大	单位
工作电压范围		4.0	7.4	8.5	V
工作温度范围		-20	25	60	℃
工作频率范围	@UHF	400		470	MHz
工作频率范围	@VHF	136		174	MHz
模块启动时间			2000		ms
串口波特率			57600		bps
电流消耗
休眠电流	CS拉低3秒		< 105		uA
接收电流			< 160		mA
发射电流（高功率）	@VCC=8V，4w 模拟		<1500		mA
发射电流（高功率）	@VCC=8V,4w 数字		<800		mA
发射电流（低功率）	@VCC=8V 2w模拟		<1000		mA
发射电流（低功率）	@VCC=8V 2w数字		< 500		mA
发射参数
频率误差			0.5	1.5	ppm
调制灵敏度	1.5KHz/2.5KHz频偏（N/W)	6	7	12	mv
邻道功率	@12.5K offset	-60	-62		dBm
麦克输入电压			0.1	1.6	Vpp
CTCSS调制频偏		0.35	0.4	0.6	KHz
调制特性	300HZ	-13	-11	-9	dB
	500HZ	-9	-6	-5	dB
	1000HZ	-3	0	1	dB
	2000HZ	3	6	7	dB
	3000HZ	5	7	11	dB
接收参数
接收灵敏度	模拟(12db信呐比）		-120		dBm
接收误码率（DMR制式）	@ -117dBm		5		%
音频输出幅度				500	mv
音频输出阻抗			30		KOhm
邻道选择性	Offset:+12.5KHz	60			dB
邻道选择性	Offset:+12.5KHz	60			dB

产品特点

UHF频段：400~470 MHz

VHF频段：136~174 MHz

注：以上频率一个模块能同时支持

开阔地传输距离为6公里
高功率4W，低功率2W
高接收灵敏度：-122dBm
-117dBm下误码率低至 5%
发射接收频率独立
支持AES256加密和扫描功能
模拟带宽5 / 25 KHz；数字带宽6.25 KHz
数字对讲/ 模拟对讲支持短信发送功能
采用5 ppm TCXO晶振，性能稳定
50级CTCSS模拟亚音频码
166级CDCSS数字亚音频
9级可调音量
内置EEPROM，重要数据掉电保存

应用领域

数字对讲机
无视数字对讲系统
楼宇小区安防系统
音频监听系统

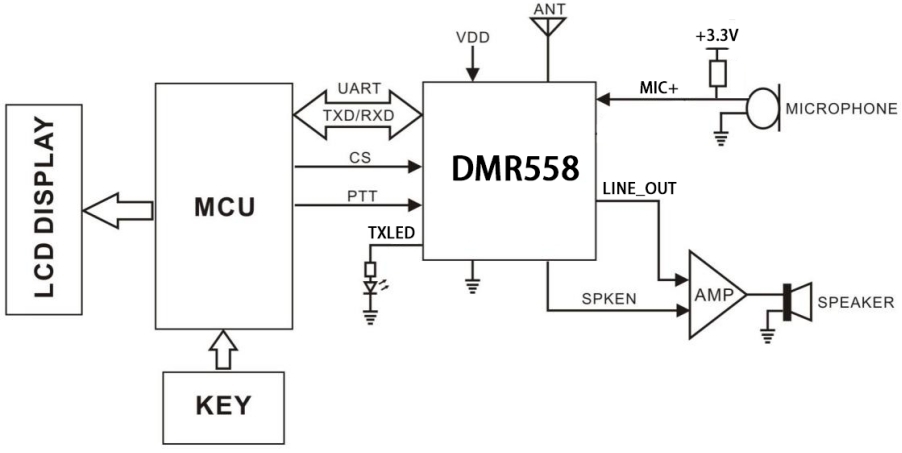

模块典型应用电路

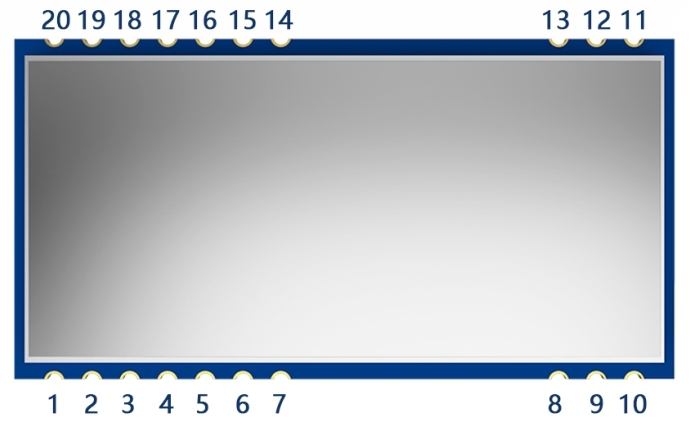

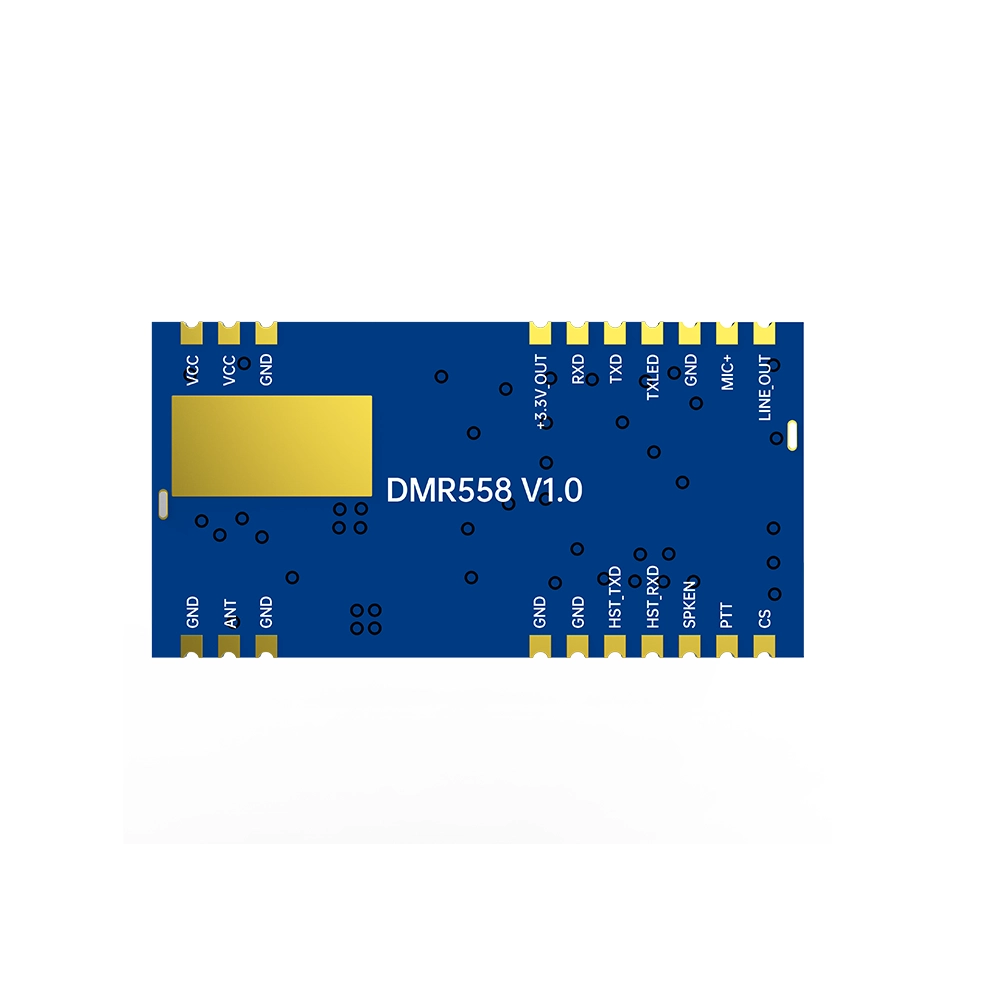

模块引脚定义

参数	测试条件	最小	典型	最大	单位
工作电压范围		4.0	7.4	8.5	V
工作温度范围		-20	25	60	℃
工作频率范围	@UHF	400		470	MHz
工作频率范围	@VHF	136		174	MHz
模块启动时间			2000		ms
串口波特率			57600		bps
电流消耗
休眠电流	CS拉低3秒		< 105		uA
接收电流			< 160		mA
发射电流（高功率）	@VCC=8V，4w 模拟		<1500		mA
发射电流（高功率）	@VCC=8V,4w 数字		<800		mA
发射电流（低功率）	@VCC=8V 2w模拟		<1000		mA
发射电流（低功率）	@VCC=8V 2w数字		< 500		mA
发射参数
频率误差			0.5	1.5	ppm
调制灵敏度	1.5KHz/2.5KHz频偏（N/W)	6	7	12	mv
邻道功率	@12.5K offset	-60	-62		dBm
麦克输入电压			0.1	1.6	Vpp
CTCSS调制频偏		0.35	0.4	0.6	KHz
调制特性	300HZ	-13	-11	-9	dB
	500HZ	-9	-6	-5	dB
	1000HZ	-3	0	1	dB
	2000HZ	3	6	7	dB
	3000HZ	5	7	11	dB
接收参数
接收灵敏度	模拟(12db信呐比）		-120		dBm
接收误码率（DMR制式）	@ -117dBm		5		%
音频输出幅度				500	mv
音频输出阻抗			30		KOhm
邻道选择性	Offset:+12.5KHz	60			dB
邻道选择性	Offset:+12.5KHz	60			dB

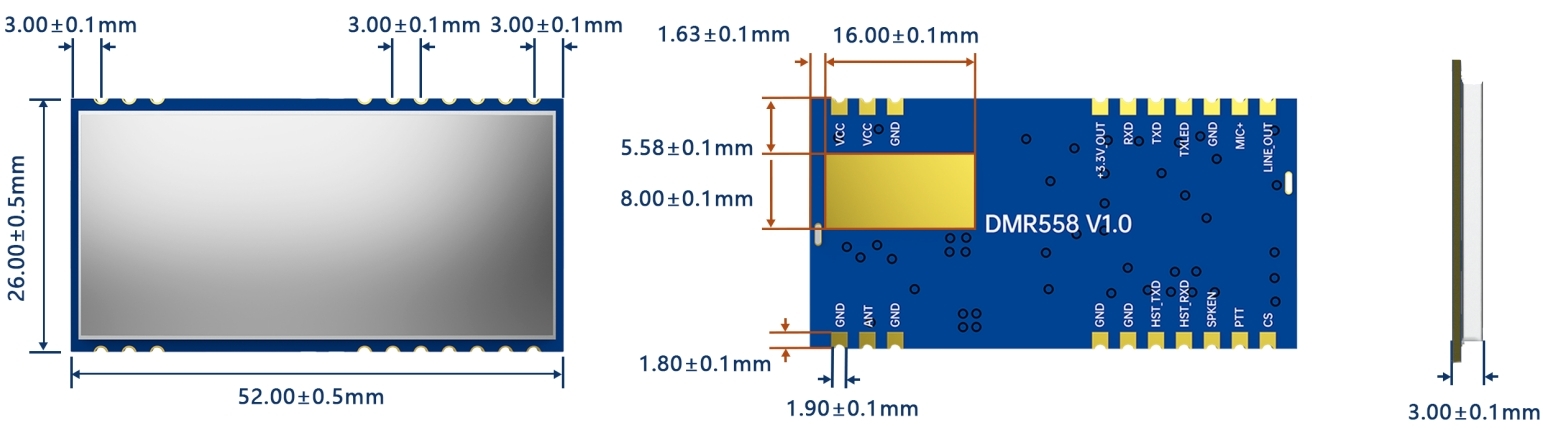

模块尺寸

型号	认证	功率	尺寸(mm)	频率(MHz)	特点
DMR818S	FCC/CE	0.5W/2W	39.5243.15	UHF:400~470 VHF:134~174 350:320~400	Tier II，0.5PPM 温补晶振；FLASH ；支持宽电压工作范围
DMR828S		0.5W/2W	38.88*53.34	UHF:400~470 VHF:134~174 350:320~400	DMR818S开发板
DMR818S-5W		2W/5W	39.5243.15	UHF:400~470 VHF:134~174 350:320~400	DMR818S功率升级版
DMR858S		1W/5W	59.1*24.1	UHF:400~470 VHF:134~174 350:320~400	DMR818S-5W应用板
DMR858M		2W/5W	38.69*58.31	UHF:400~470 VHF:134~174 350:320~400	将DMR858S优化配件板
SA809		5W	70.42*44.88	400~480	支持 DTMF 编码与解码
SA818Pro	CE	500mW/1.6W	35.6*19.0	UHF:400~480 VHF:134~174	收发频率独立 ,能发送语音和数据
SA828pro		500mW/1.6W	48.81*28.41	UHF:400~480 VHF:134~174	SA818SPro应用板
SA858		1W/4W	59.4*21	UHF:400~480 VHF:134~174	一体化对讲机模块
SA868s		2W	35.6*19	UHF:400~480 VHF:134~174	小型嵌入式设计
SA878		2W	39.5*24	400~480	与 DMR 模块引脚兼容
SA618F22-C1	FCC/CE	160mW/22dBm	30.220.13.28	420~510	全双工,MESH,8路并发
