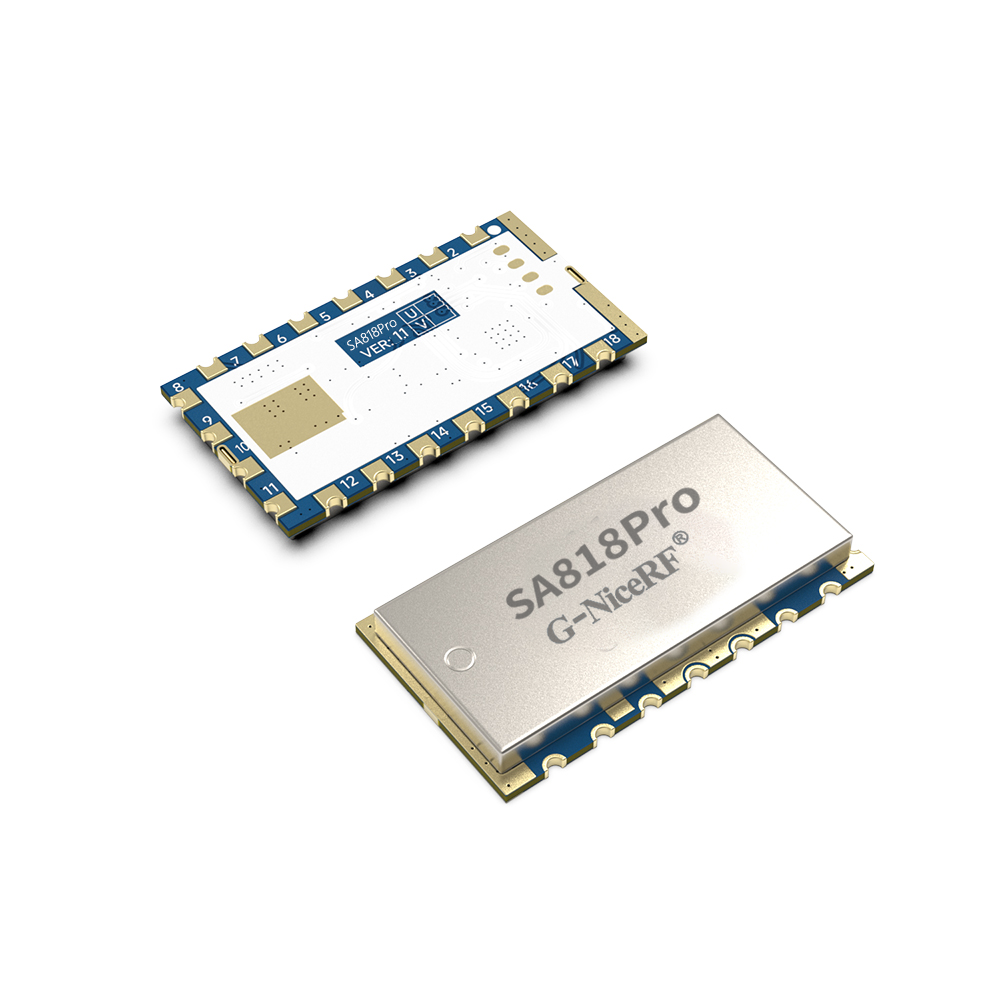

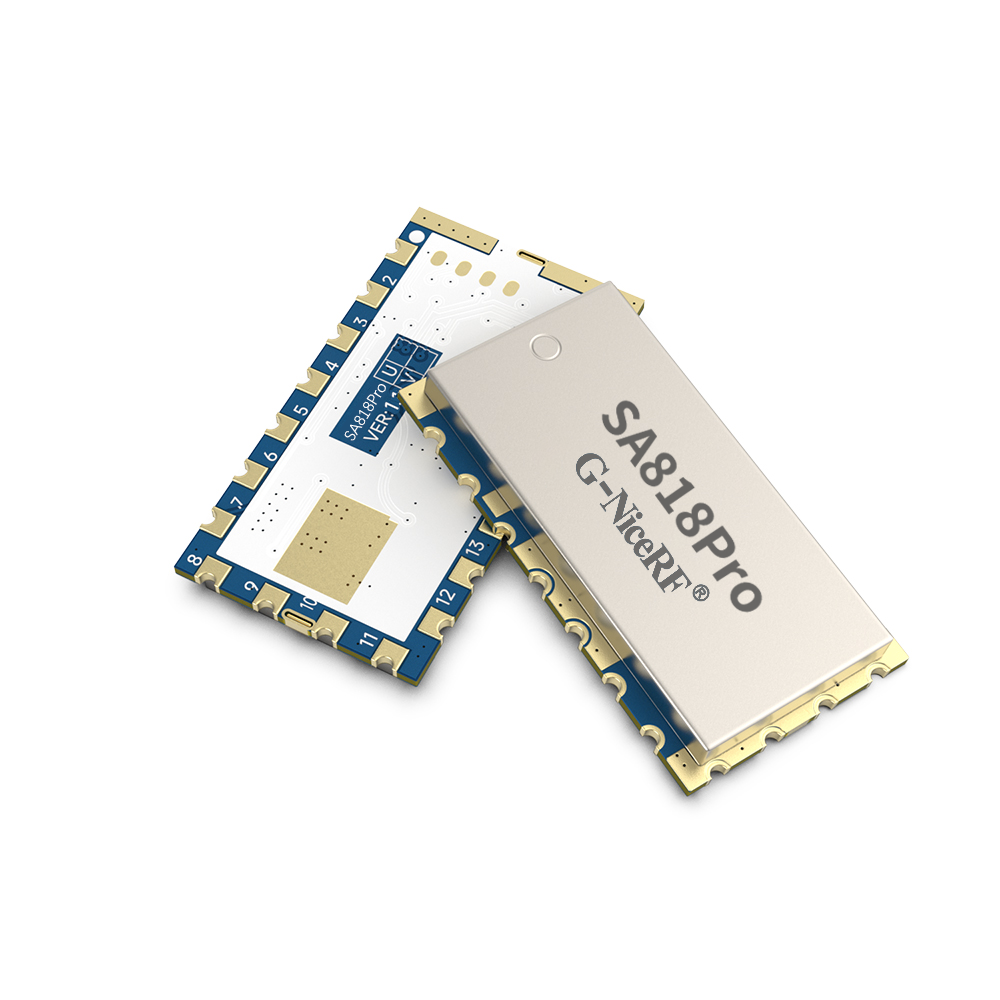

SA818Pro ：语音数据对讲模块支持无线数据传输

SA818Pro是一款高性价比高集成的专业对讲机模块，它内置高速微控制器、高性能射频收发芯片及射频功放，并提供标准串口可与模块进行通讯，从而简单快捷地设置模块的相关参数并对收发功能进行控制。用户只需在此款模块上外接音频功放、麦克风、喇叭，即可作为一个小型的对讲机工作。简化的接口和超小的体积使此款模块得以广泛的应用，亦能方便快捷地嵌入到各项手持设备中，以提高终端产品的综合性能。

SA818Pro对讲机模块在SA818的基础上不仅增加了低噪声放大器（LNA），使接收灵敏度提升了4dBm，还新增了支持小量数据收发的功能，使设备能够传输状态信息、短指令或位置数据等轻量级数字内容。在射频性能方面，SA818Pro在400-470MHz整个频率范围，功率输出波动小于1dB，低功率能做到400-470MHz 27dBm+/-1dBm的误差。（注：SA818Pro软硬件的接口跟SA818的一样，是相互兼容的。）

SA818Pro严格使用无铅工艺生产和测试，符合RoHS、Reach的标准。

联系我们

规格书&附件下载

产品规格书：SA818Pro 无线数据和语音对讲模块规格书V1.0.pdf

性能参数

特点&应用

典型应用电路

脚位定义

机械尺寸

系列产品

参数	测试条件	最小	典型	最大	单位
工作电压范围		3.3	4.2	5.5	V
工作温度范围		-30	25	70	℃
电流消耗
休眠电流			≤1		uA
接收电流			76		mA
发射电流（高功率）	@4.0v,1.6W		920	1000	mA
发射电流（低功率）	@4.0V,0.5W		500	600	mA
发射电流（高功率）	@4.0v,1.0W,FCC		800	900	mA
发射电流（低功率）	@4.0V,0.5W,FCC		600	650	mA
发射射频参数
工作频率范围	UHF	400		470	MHz
工作频率范围	VHF	134		174	MHz
发射功率（高功率）	@VCC=4.0V	31	31.8	32.5	dBm
发射功率（低功率）	@VCC=4.0V	26	27	27.5	dBm
发射功率（高功率）	@VCC=4.0V,FCC	28.5	29.5	30.5	dBm
发射功率（低功率）	@VCC=4.0V,FCC	26	27	27.5	dBm
调制灵敏度	@1.5KHz/2.5KHz频偏		10		mV
音频调制失真	@1.5KHz/2.5KHz频偏		2	5	%
信噪比	@1.5Khz/2.5KHz频偏	38	40	45	dB
邻道功率	@12.5K offset		-60dBc		dBm
CTCSS调制频偏		0.35	0.5	0.75	KHz
接收射频参数
接收灵敏度	13dB输出语音信呐比		-124		dBm
接收信噪比	@1.5KHz频偏	45	50		dB
音频输出幅度			700		mV
音频输出阻抗			200		OHm

产品特点

UHF频段：400~470 MHz
VHF频段：134~174 MHz

注：以上频段二选一,可定制以下频率

200~260MHz，470~520MHz

发射接收频率独立
带宽12.5KHz / 25KHz
RSSI信号强度指示
开阔地传输距离为4-5公里
高接收灵敏度：-124 dBm
支持无线数据的收发传输
高集成小体积
38级CTCSS模拟亚音频码
166级正相、反相CDCSS数字亚音频
8级静噪
8级可调音量
高功率:常规1.5W,CE 1W,低功率500mW
宽范围工作电压3.3-5.5 V
内置EEPROM，数据掉电保存
采用 TCXO晶振，性能稳定

应用领域

小型对讲机
无视对讲系统
楼宇小区安防系统
户外运动产品
音频监听系统

SA818PRO典型应用电路

SA818SPRO典型应用电路

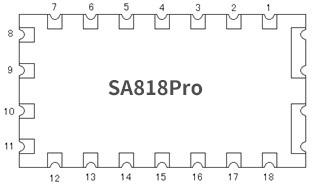

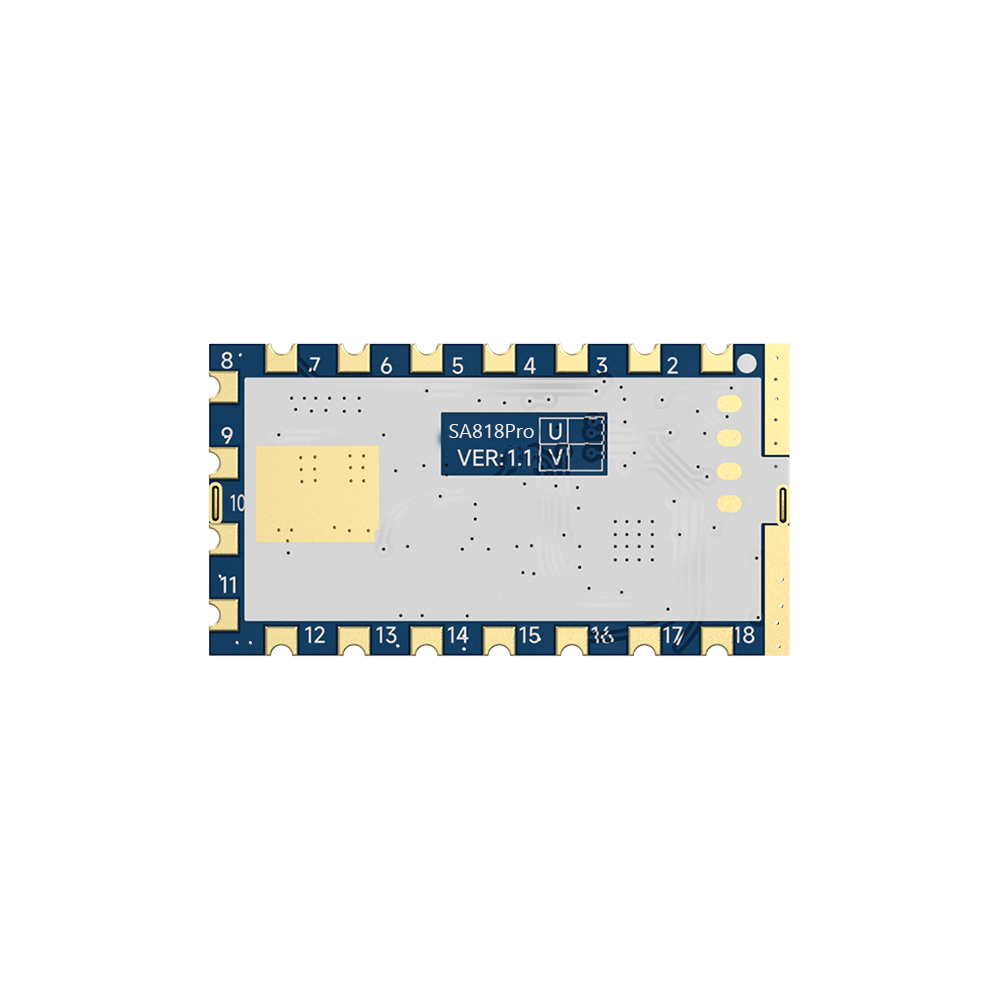

脚位编号	引脚定义	描述
1	Audio ON	音频功放控制，默认高电平输出，收到信号后变成低电平
2	UPDATA	串口升级引脚,拉低上电进入串口升级模式，平时悬空
3	AFOUT	音频输出
4	NC	空脚
5	PTT	发射/接收控制脚，“0”为发射；“1”为接收，默认接收模式
6	PD	模块休眠使能，“0”或者悬空为休眠；“1”为正常工作
7	H/L	RF高低功率控制；接地为低功率，悬空为高功率
8	VBAT	接电源正
9	GND	接地
10	GND	接地
11	NC	空脚
12	ANT	射频输入/输出脚（接50欧姆天线）
13	NC	空脚
14	NC	空脚
15	NC	空脚
16	RXD	串口接收数据口注：在模块休眠模式下，用户设备需要输出低电平，以防漏电或导致复位不良。
17	TXD	串口发送数据口
18	MIC_IN	咪头信号输入

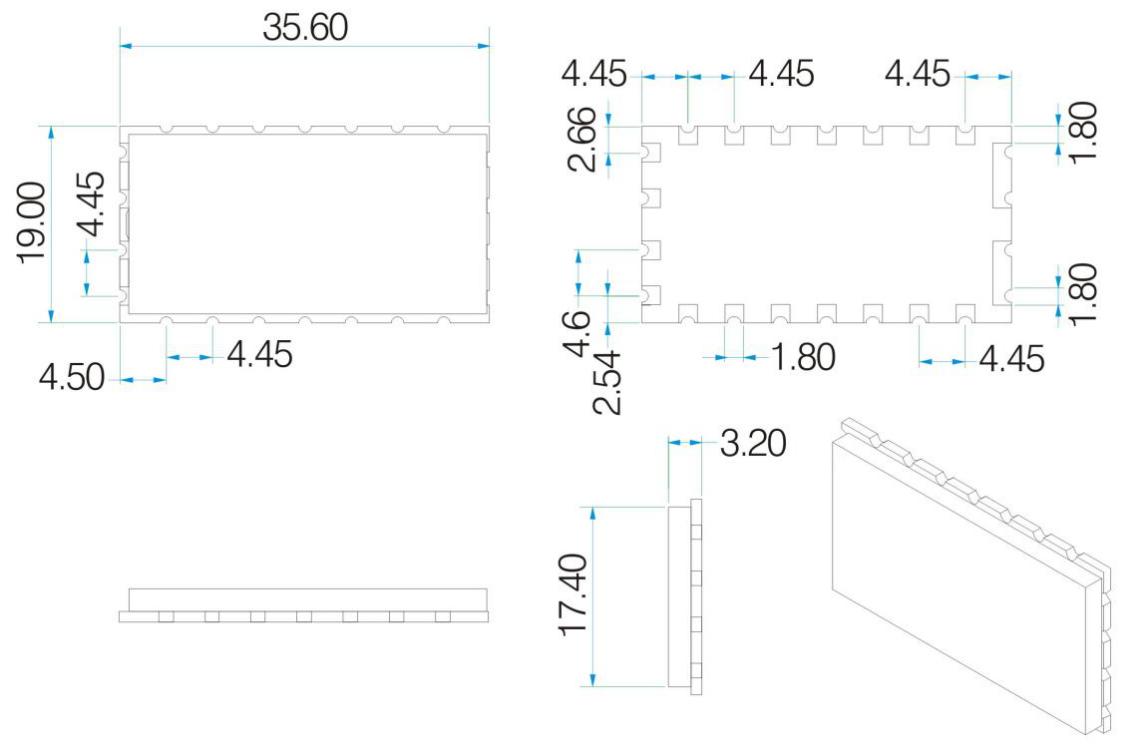

SA818SPRO尺寸图

型号	认证	功率	尺寸(mm)	频率(MHz)	特点
SA818Pro	FCC/CE(可过)	500mW/1.5W	35.6*19	UHF:400~470 VHF:134~174	发射接收频率独立，支持数据传输
SA828Pro		500mW/1.6W	48.81*28.41	UHF:400~470 VHF:134~174	SA818Pro应用板
SA809		5W	70.42*44.88	400~480	支持 DTMF 编码与解码
SA818S	CE	500mW/1W	35.619.03.2	UHF:400~480 VHF:134~174	支持 38 级 CTCSS 和 166 级 CDCSS
SA828		500mW/1.5W	41.37*28.22	UHF:400~480 VHF:134~174	一体化对讲机模块
SA858		1W/4W	59.4*21	UHF:400~480 VHF:134~174	一体化对讲机模块
SA868s		2W	35.6*19	UHF:400~480 VHF:134~174	小型嵌入式设计
SA878		2W	39.5*24	400~480	与 DMR 模块引脚兼容
SA618F22-C1	FCC/CE	160mW/22dBm	30.220.13.28	420~510	全双工,MESH,8路并发
DMR818S	FCC/CE	0.5W/2W	39.5243.15	UHF:400~470 VHF:134~174 350:320~400	Tier II，0.5PPM 温补晶振；FLASH ；支持宽电压工作范围
DMR828S			38.88*53.34	UHF:400~470 VHF:134~174 350:320~400	DMR818S开发板
DMR818S-5W		2W/5W	39.5243.15	UHF:400~470 VHF:134~174 350:320~400	DMR818S功率升级版
DMR858S			59.1*24.1	UHF:400~470 VHF:134~174 350:320~400	DMR818S-5W应用板
DMR858M			38.69*58.31	UHF:400~470 VHF:134~174 350:320~400	将DMR858S优化配件板
