SA878：2W嵌入式小体积对讲机模块高集成

SA878是一款性价比很高的集成专业对讲机模块，内置高速微控制器、高性能射频收发芯片及射频功放，并提供标准串口可与模块进行通讯，从而简单快捷地设置模块的相关参数并对收发功能进行控制。用户只需在此款模块上外接音频功放、麦克风、喇叭，即可作为一个小型的对讲机工作。简化的接口和超小的体积使此款模块得以广泛的应用，亦能方便快捷地嵌入到各项手持设备中，以提高终端产品的综合性能。SA878严格使用无铅工艺生产和测试，符合RoHS、Reach的标准。

联系我们

规格书&附件下载

产品规格书：SA878 2W嵌入式小体积对讲机模块V1.5.pdf

性能参数

特点&应用

典型应用电路

引脚定义

机械尺寸（单位：mm）

系列产品

参数	测试条件	最小	典型	最大	单位
工作电压范围		3.3	4.2	5.5	V
工作温度范围		-30	25	70	℃
电流消耗
休眠电流			≤1		uA
接收电流			60		mA
发射电流（高功率）			900	950	mA
发射电流（低功率）			450	550	mA
发射射频参数
工作频率范围	UHF	400		480	MHz
发射功率（高功率）	@VCC=4.0V	31.5	32.5	33	dBm
发射功率（低功率）	@VCC=4.0V	24	25	26	dBm
调制灵敏度	@1.5KHz/2.5KHz频偏		10		mV
音频调制失真	@1.5KHz/2.5KHz频偏		2	5	%
信噪比	@1.5KHz/2.5KHz频偏	38	40	45	dB
邻道功率	@12.5K offset		-60dBc		dBm
CTCSS调制频偏		0.35	0.5	0.75	KHz
接收射频参数
接收灵敏度	13dB输出语音信呐比		-124		dBm
接收信噪比	@1.5KHz频偏	45	50		dB
音频输出幅度			700		mV
音频输出阻抗			200		OHm

产品特点

UHF频段400~480 MHz
发射接收频率独立
带宽12.5 KHz
RSSI信号强度指示
开阔地传输距离为5公里
高接收灵敏度：-124 dBm
高集成小体积
38级CTCSS模拟亚音频码
166级正相、反相CDCSS数字亚音频
8级静噪
8级可调音量
高低功率可选（1.6-1.8W）
宽范围工作电压3.3-5.5 V
内置EEPROM，数据掉电保存
采用0.5 ppm TCXO晶振，性能稳定

应用领域

小型对讲机
无视对讲系统
楼宇小区安防系统
户外运动产品
音频监听系统

对讲机模块SA878的典型应用电路

对讲机模块SA878的引脚定义

脚位编号	引脚定义	描述
1	MIC_IN	咪头信号输入
2	UART-TX	串口发送数据口
3	UART-RX	串口接收数据口
4、5、6	NC	空脚
7	ANT	射频输入/输出脚（接50欧姆天线）
8、9、10	GND	地线
11	VCC	电源正
12	H/L	RF高低功率控制；接地为低功率，悬空为高功率，默认高功率
13	CS	模块休眠使能脚，“0”为休眠，“1”为工作状态,默认休眠模式
14	PTT	发射/接收控制脚，“0”为发射；“1”为接收，默认接收模式
15	+3.3V	3.3V电压输出脚，可外接50mA负载
16	LINE_OUT	音频输出（200mv-1400mv之间，可通过软件设定）
17	NC	空脚
18	SPKEN	接收信号指示脚（可外接控制音频功放），高电平有效，默认低电平
19、20	GND	地线

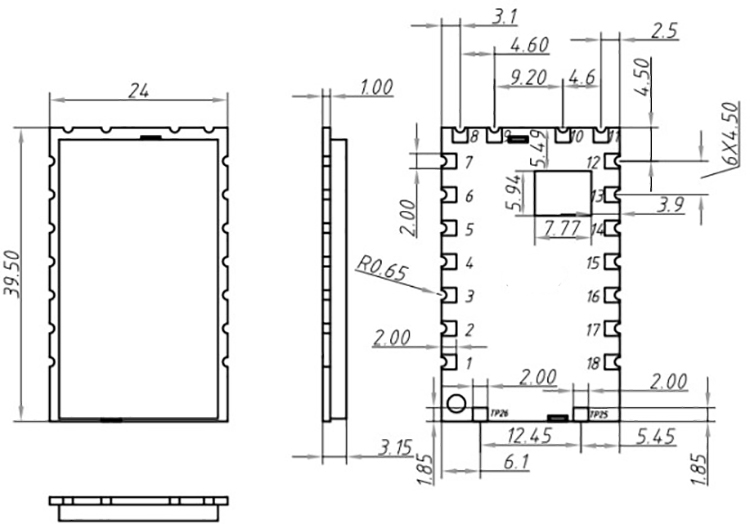

SA878对讲模块尺寸图

型号	认证	功率	尺寸(mm)	频率(MHz)	特点
SA809		5W	70.42*44.88	400~480	支持 DTMF 编码与解码
SA818S	CE	500mW/1W	35.619.03.2	UHF:400~480 VHF:134~174	支持 38 级 CTCSS 和 166 级 CDCSS
SA828		500mW/1.5W	41.37*28.22	UHF:400~480 VHF:134~174	一体化对讲机模块
SA858		1W/4W	59.4*21	UHF:400~480 VHF:134~174	一体化对讲机模块
SA868s		2W	35.6*19	UHF:400~480 VHF:134~174	小型嵌入式设计
SA878		2W	39.5*24	400~480	与 DMR 模块引脚兼容
SA618F22-C1	FCC/CE	160mW/22dBm	30.220.13.28	420~510	全双工,MESH,8路并发
DMR818S	FCC/CE	0.5W/2W	39.5243.15	UHF:400~470 VHF:134~174 350:320~400	Tier II，0.5PPM 温补晶振；FLASH ；支持宽电压工作范围
DMR828S			38.88*53.34	UHF:400~470 VHF:134~174 350:320~400	DMR818S开发板
DMR818S-5W		2W/5W	39.5243.15	UHF:400~470 VHF:134~174 350:320~400	DMR818S功率升级版
DMR858S			59.1*24.1	UHF:400~470 VHF:134~174 350:320~400	DMR818S-5W应用板
DMR858M			38.69*58.31	UHF:400~470 VHF:134~174 350:320~400	将DMR858S优化配件板
