SA828Pro：全功能对讲机模块收发频率独立支持发送语音和数据

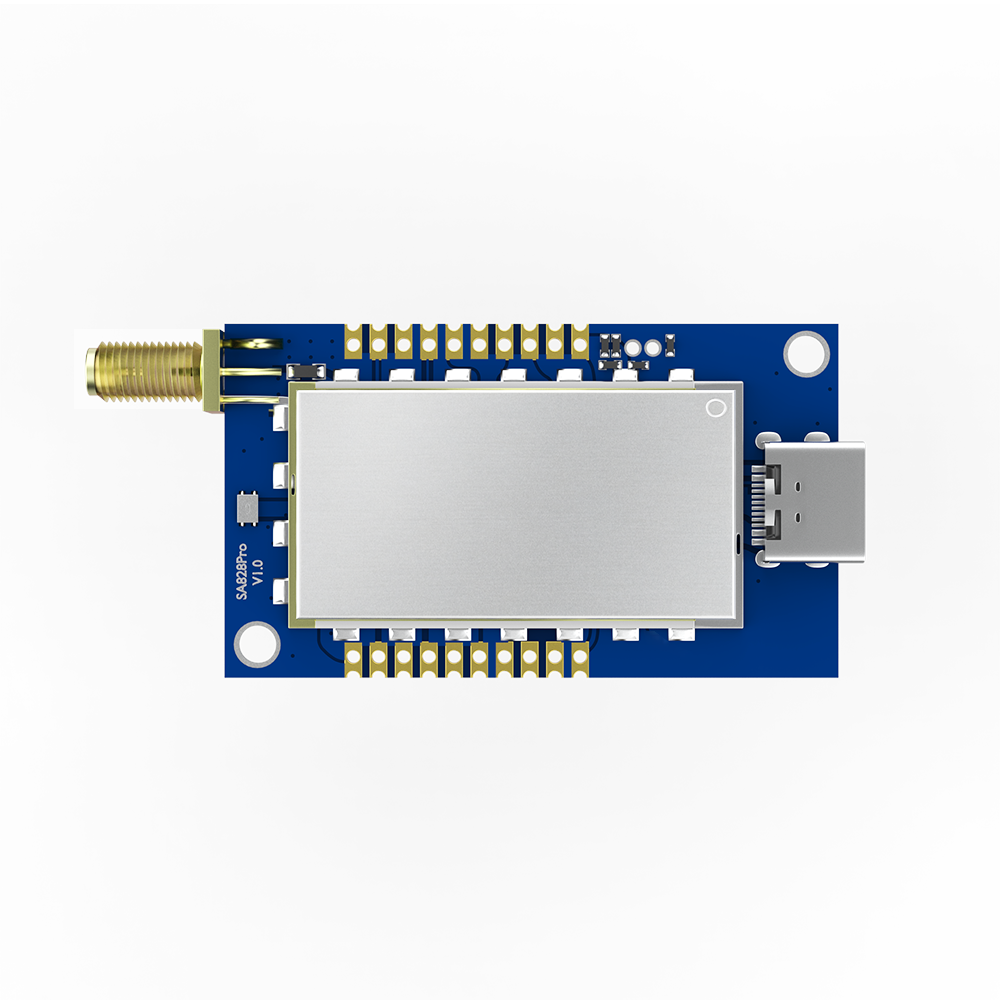

SA828Pro是一款性价比很高的全功能对讲机模块，能支持语音通信和数据通信两种模式，内置高速微控制器、高性能射频收发芯片及射频功放，可用我司的PC软件简单快捷地设置模块的哑音,收发频率和静躁等级等参数。用户只需在此款模块上外电源,喇叭和音频电位器，即可作为有16种频率通道可调的一个小型的对讲机。简化的接口和超小的体积使此款模块得以广泛的应用，亦能方便快捷地嵌入到各项手持设备中，以提高终端产品的综合性能。SA828Pro严格使用无铅工艺生产和测试，符合RoHS、Reach的标准。

联系我们

规格书&附件下载

产品规格书：SA828Pro 无线数据和语音对讲模块规格书V1.0.pdf

性能参数

特点&应用

典型应用电路

引脚定义

机械尺寸

系列产品

参数	测试条件	最小	典型	最大	单位
工作电压范围		3.3	4.2	5.5	V
工作温度范围		-30	25	70	℃
电流消耗
休眠电流			≤45		uA
接收电流			<80		mA
发射电流（高功率）	@4.0v,32dBm		900	1000	mA
发射电流（低功率）	@4.0v,27dBm		500	600	mA
发射射频参数
工作频率范围	UHF	400	450	470	MHz
工作频率范围	VHF	134	150	174	MHz
发射功率（高功率）	@VCC=4.0V	31	32	33	dBm
发射功率（低功率）	@VCC=4.0V	26	26.5	27.5	dBm
调制灵敏度	@1.5KHz/2.5KHz频偏		10		mV
音频调制失真	@1.5KHz/2.5KHz频偏		2	5	%
信噪比	@1.5KHz/2.5KHz频偏	38	40	45	dB
邻道功率	@12.5K offset		-60dBc		dBm
CTCSS调制频偏		0.35	0.5	0.75	KHz
接收射频参数
接收灵敏度	13dB输出语音信呐比		-124		dBm
接收信噪比	@1.5KHz频偏	45	50		dB
音频输出幅度			2		W
音频输出阻抗			8		OHm

产品特点

UHF频段：400~470 MHz
VHF频段：134~174 MHz

注：以上频段二选一

发射接收频率独立
带宽12.5 / 25 KHz
输出功率高低可选：（500mW / 1.6W）
开阔地传输距离为4-5公里
高接收灵敏度：-124 dBm
高集成小体积
支持无线数据收发传输
音量外接电位器调节
38级CTCSS模拟亚音频码
（可用PC软件和串口设制）
166级CDCSS数字亚音频
（可用PC软件和串口设制）
8级静噪
宽范围工作电压3.3-5.5 V
内置EEPROM，数据掉电保存
采用1ppm TCXO晶振，性能稳定

应用领域

小型对讲机
无视对讲系统
楼宇小区安防系统
户外运动产品
音频监听系统

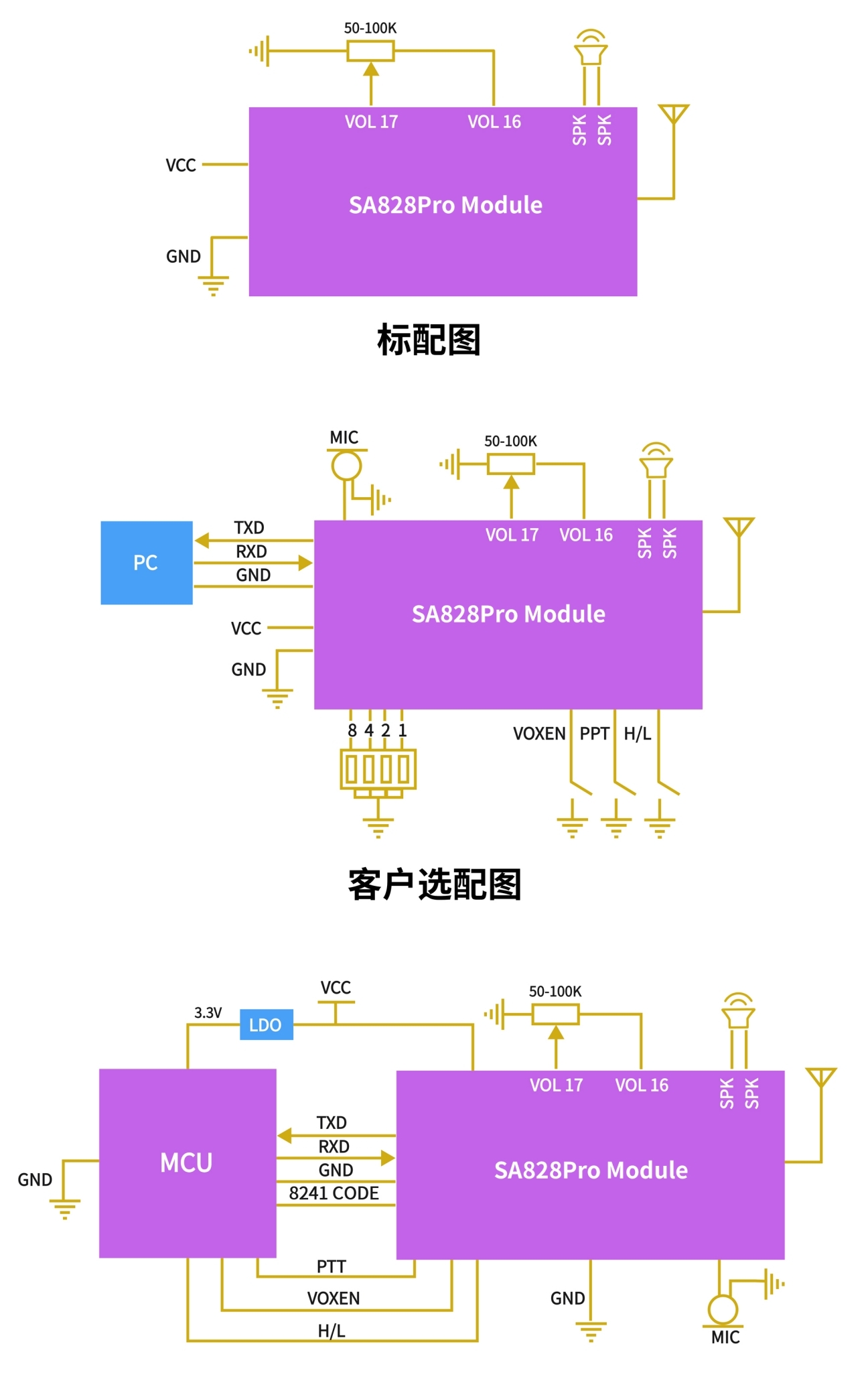

SA828PRO典型应用电路

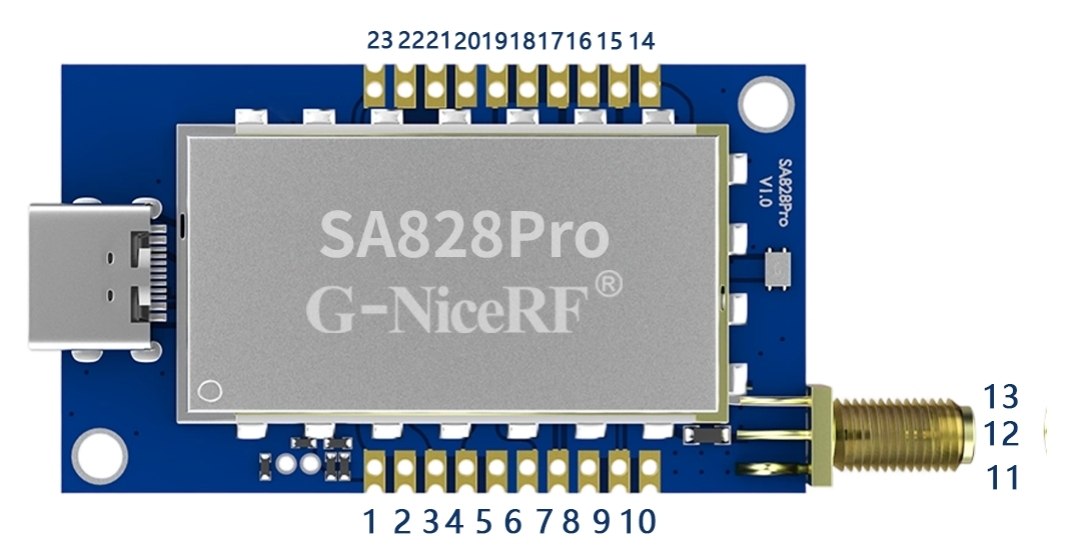

模块引脚定义

脚位编号	引脚定义	描述
1	MIC_in	可外接音频信号，信号幅度不超200mv Vpp
2	GND	接电源负极
3	VOXEN	声控使能脚，接“0”有声控功能 ,默认“1”输出,暂时无功能
4	1	频率16通道8421编码，第1位，默认“1”输出
5	2	频率16通道8421编码，第2位，默认“1”输出
6	8	频率16通道8421编码，第8位，默认“1”输出
7	4	频率16通道8421编码，第4位，默认“1”输出
8	H/L	RF高低功率引脚，接“0”为低功率，悬空为高功率,
9	SPKEN	接收信号指示脚，平时低电平，收到信号后转为高电平
10,11,13,21	GND	接电源地
12	ANT	射频信号输出，外接50欧姆天线
14,15	SPK	音频输出脚，外接8欧2W喇叭
16,17	VOL	音频音量调节脚，外接50-100K可调电位器,短路两脚音量最大
18	RXD	串口接收数据口
19	TXD	串口发送数据口
20	PTT	发射/接收控制脚，“0”为发射；“1”为接收，默认接收模式
22	VCC	外接3.3～5V电源正极
23	CS	模块休眠使能，“0”为休眠模式；“1”为正常工作，默认为正常工作

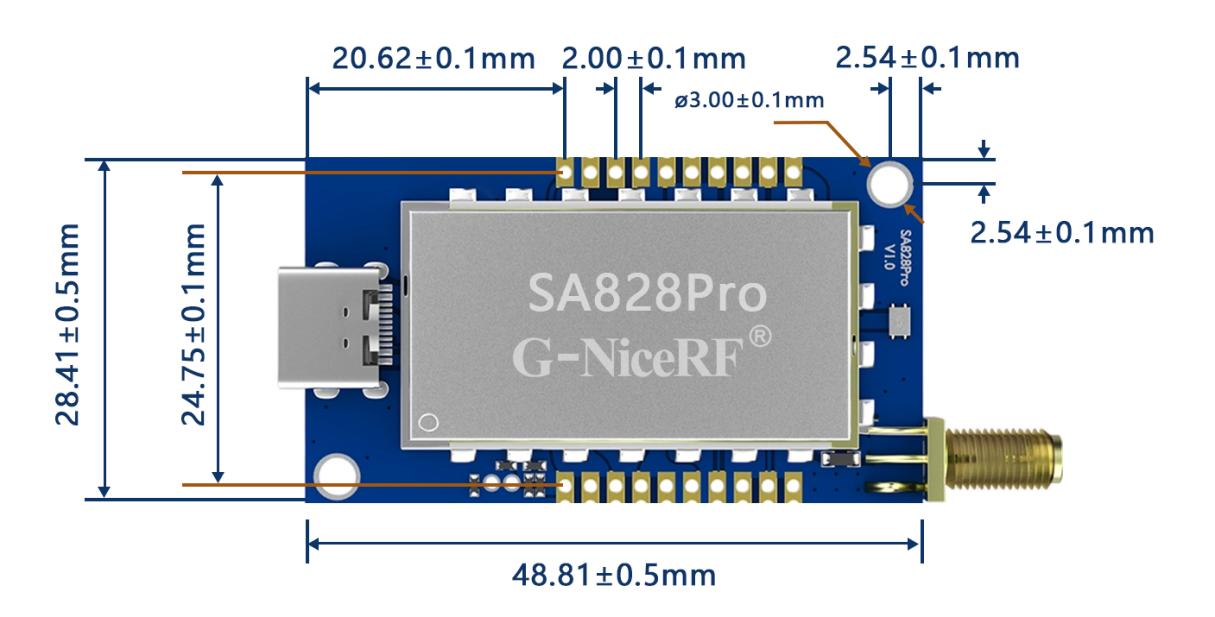

SA828PRO机械尺寸

型号	认证	功率	尺寸(mm)	频率(MHz)	特点
SA818Pro	FCC/CE(可过)	500mW/1.5W	35.6*19	UHF:400~470 VHF:134~174	发射接收频率独立，支持数据传输
SA828Pro		500mW/1.6W	48.81*28.41	UHF:400~470 VHF:134~174	SA818Pro应用板
SA809		5W	70.42*44.88	400~480	支持 DTMF 编码与解码
SA818S	CE	500mW/1W	35.619.03.2	UHF:400~480 VHF:134~174	支持 38 级 CTCSS 和 166 级 CDCSS
SA828		500mW/1.5W	41.37*28.22	UHF:400~480 VHF:134~174	一体化对讲机模块
SA858		1W/4W	59.4*21	UHF:400~480 VHF:134~174	一体化对讲机模块
SA868s		2W	35.6*19	UHF:400~480 VHF:134~174	小型嵌入式设计
SA878		2W	39.5*24	400~480	与 DMR 模块引脚兼容
SA618F22-C1	FCC/CE	160mW/22dBm	30.220.13.28	420~510	全双工,MESH,8路并发
DMR818S	FCC/CE	0.5W/2W	39.5243.15	UHF:400~470 VHF:134~174 350:320~400	Tier II，0.5PPM 温补晶振；FLASH ；支持宽电压工作范围
DMR828S			38.88*53.34	UHF:400~470 VHF:134~174 350:320~400	DMR818S开发板
DMR818S-5W		2W/5W	39.5243.15	UHF:400~470 VHF:134~174 350:320~400	DMR818S功率升级版
DMR858S			59.1*24.1	UHF:400~470 VHF:134~174 350:320~400	DMR818S-5W应用板
DMR858M			38.69*58.31	UHF:400~470 VHF:134~174 350:320~400	将DMR858S优化配件板
