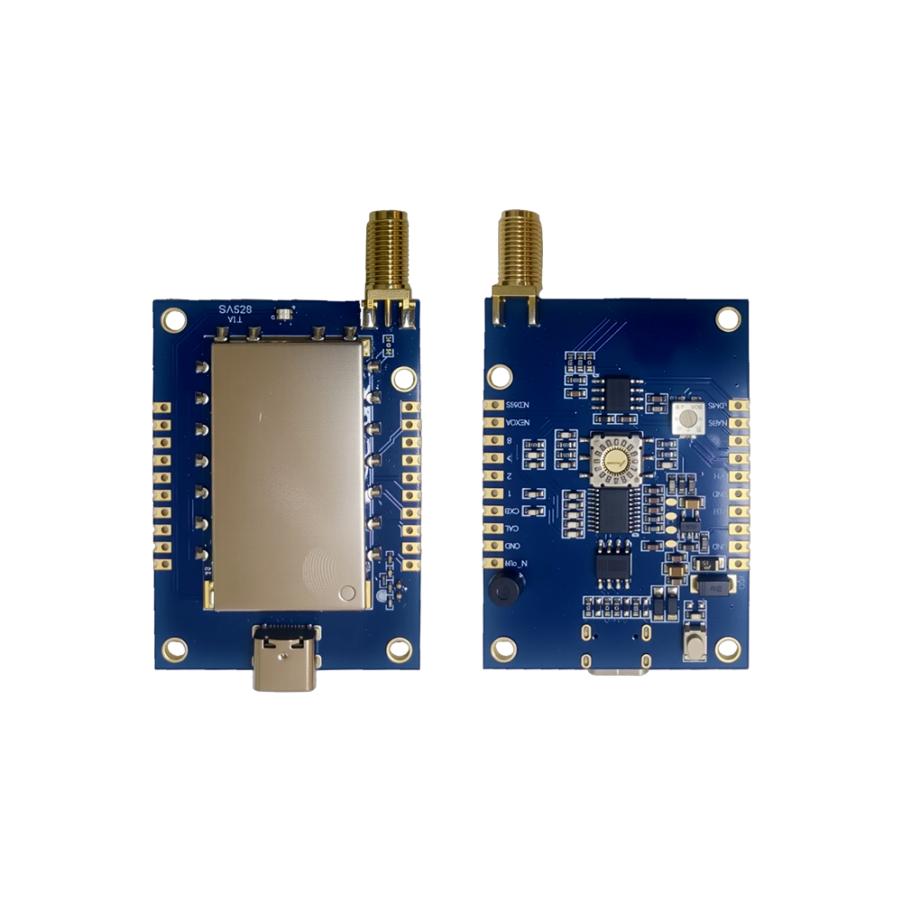

SA528：U/V双频对讲机应用模块 支持语音、数据通信 频率收发独立

参数

测试条件

最小

典型

最大

单位

工作电压范围

3.3

4.2

5

V

工作温度范围

-30

25

70

℃

电 流 消 耗

休眠电流

≤75

uA

接收电流

76

mA

发射电流（高功率）

@4.0v,1W　

　700

800

900

mA

发射电流（低功率）

@4.0V,0.5W　

　500

600

700

mA

发 射 射 频 参 数

工作频率范围

UHF　

400

470

MHz

VHF　

136

174

MHz

发射功率（高功率）

@VCC=4.0V

29

30

31

dBm

发射功率（低功率）

26

27

27.5

dBm

调制灵敏度

@1.5KHz/2.5KHz频偏

10

mV

音频调制失真

@1.5KHz/2.5KHz频偏

2

5

%

信噪比

@1.5Khz/2.5KHz频偏

38

40

45

dB

邻道功率

@12.5K offset

-60

dBc

CTCSS调制频偏

0.35

0.5

0.75

KHz

接 收 射 频 参 数

接收灵敏度

13dB输出语音信呐比

-120　

-124

dBm

接收信噪比

@1.5KHz频偏

45

50

dB

音频输出幅度

700

mV

音频输出阻抗

200

OHm

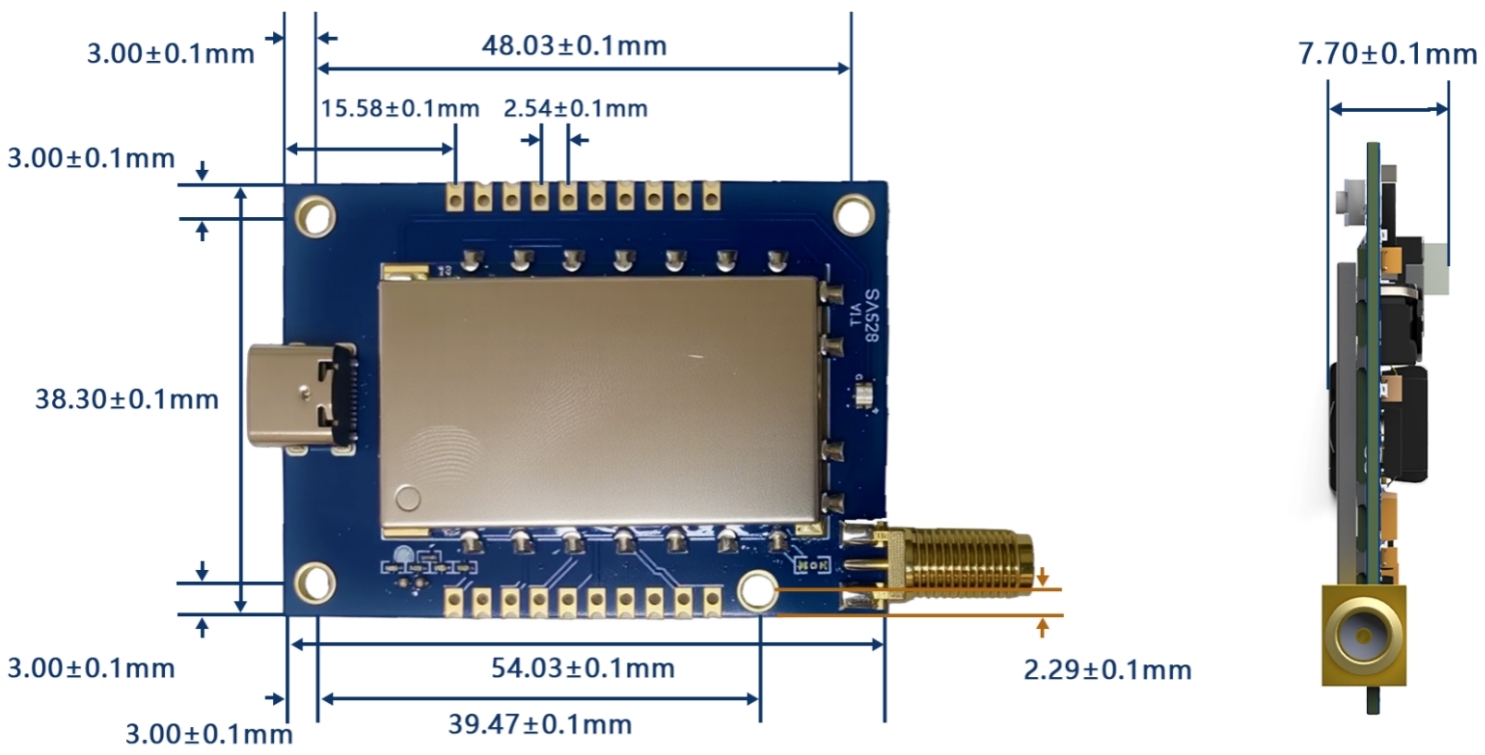

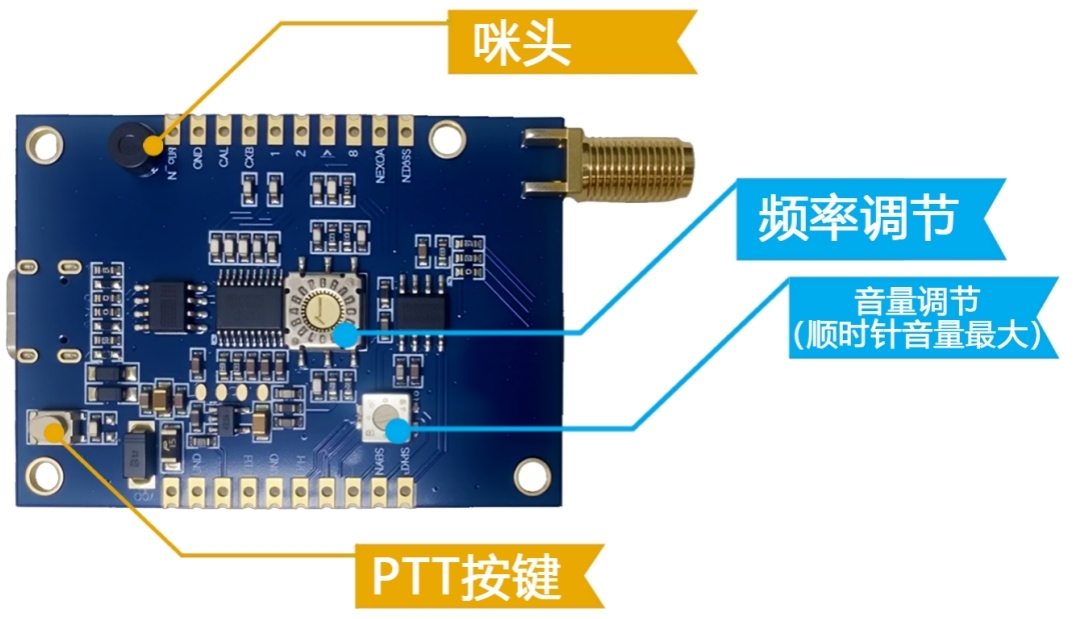

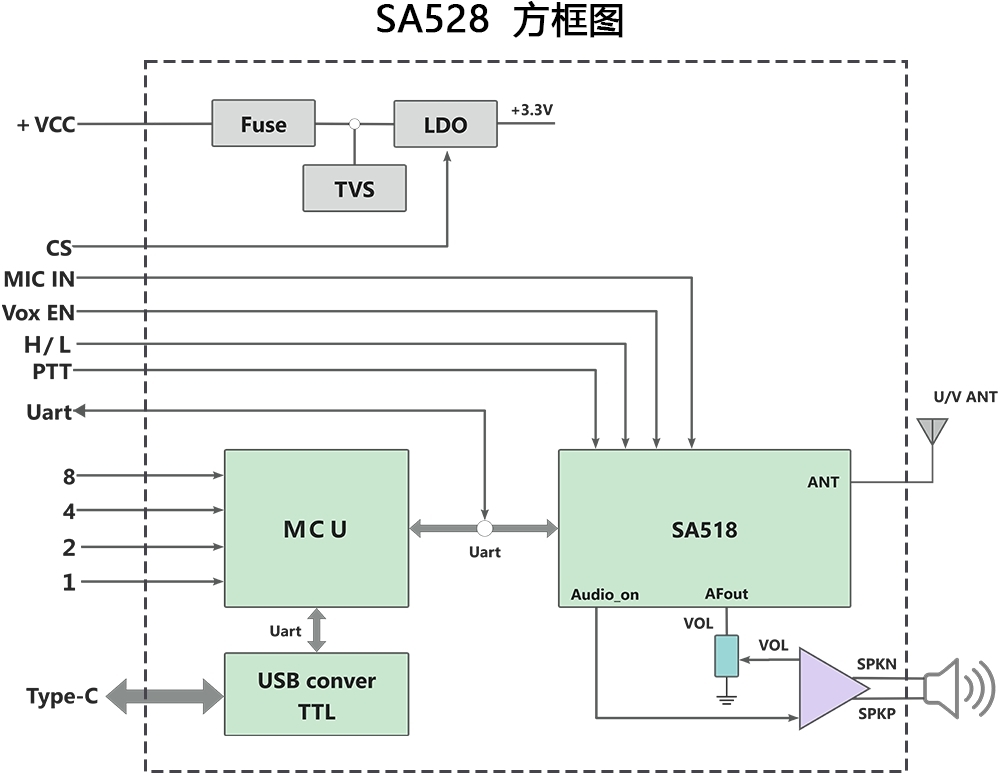

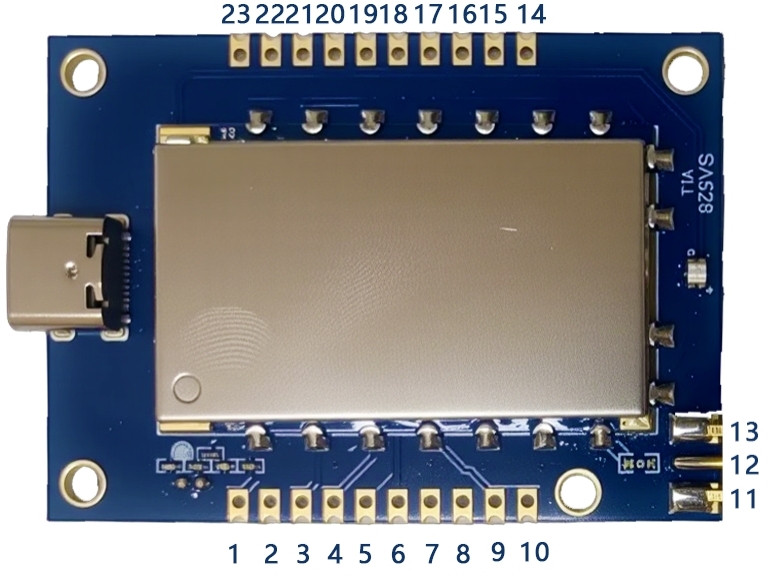

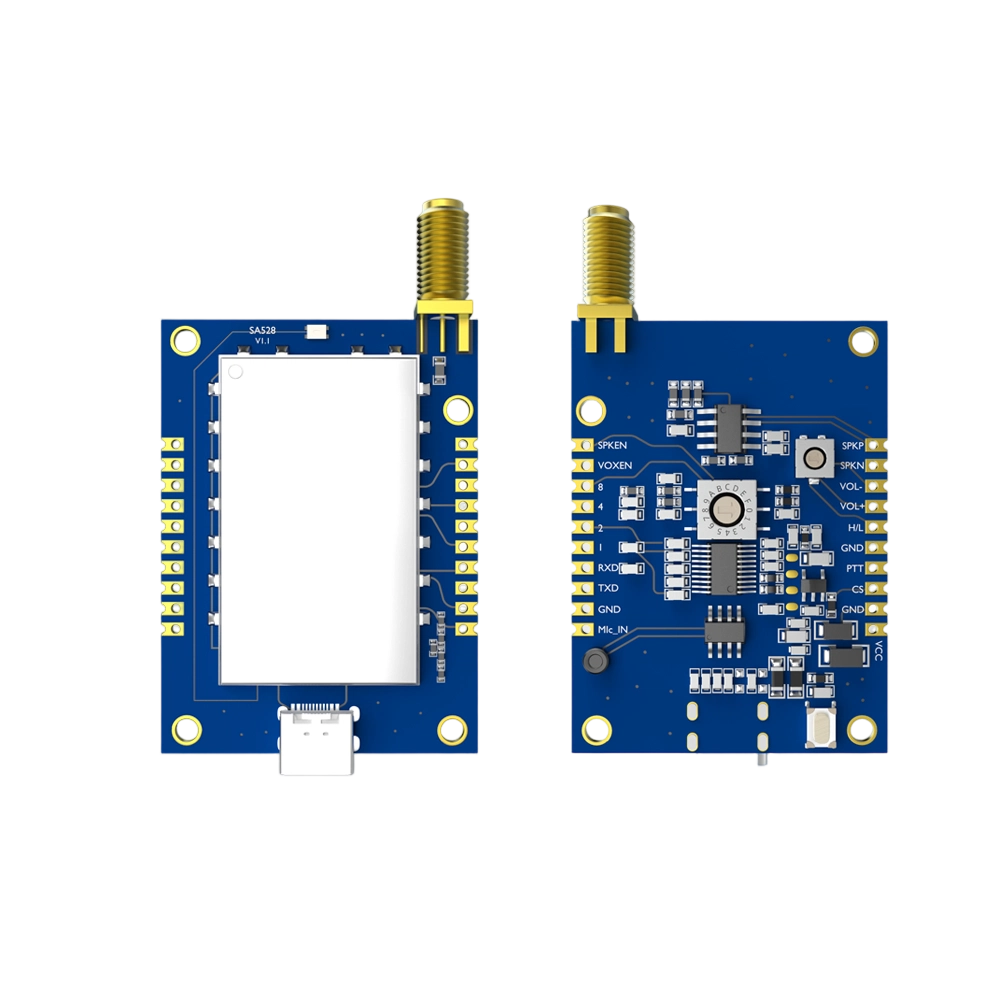

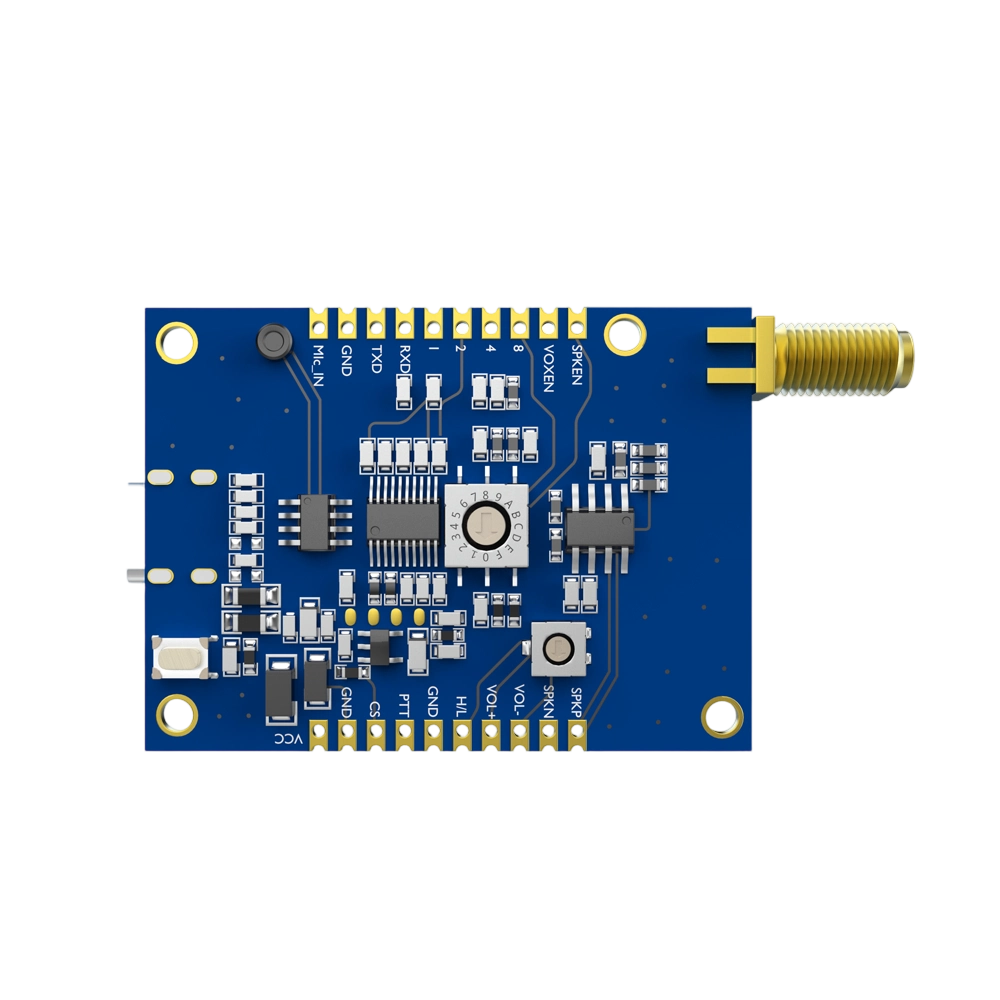

脚位编号

引脚定义

I/O

电平标准

描  述

1

MIC_IN

I

咪头信号输入，外接咪头需加偏置电阻

2,11,13,19

GND

接电源负极

3

TXD

O

0-3.3V

串口发送数据口

4

RXD

I

0-3.3V

串口接收数据口(注：在模块休眠模式下，用户设备需要输出低电平，以防漏电或导致复位不良)

5

1

I

0-3.3V

频率16通道8421编码，第1位，默认“1”输出

6

2

I

0-3.3V

频率16通道8421编码，第2位，默认“1”输出

7

4

I

0-3.3V

频率16通道8421编码，第8位，默认“1”输出

8

8

I

0-3.3V

频率16通道8421编码，第4位，默认“1”输出

9

VOXEN

I

0-3.3V

声控使能脚,目前无功能

10

SPKEN

O

0-3.3V

接收信号指示脚，平时高电平，收到信号后转为低电平

12

ANT

射频输入/输出脚（接50欧姆天线）

14

SPKP

O

音频输出脚，外接8欧2W喇叭

15

SKPN

O

音频输出脚，外接8欧2W喇叭

16

VOL-

O

SA518模块音量输出脚,内部有接电位器引脚，客户不需要外接音量电位器可以悬空，如果要外接音量电位器，需要拆掉底板电位器

17

VOL+

I

底板功放音量输入脚，内部有接电位器引脚，客户不需要外接音量电位器可以悬空,如果外接音量电位器，需要拆掉底板电位器

18

H/L

I

0-3.3V

高低功率输入脚，内部有上拉电阻，悬空或者拉高是高功率，拉低是低功率

20

PTT

I

0-3.3V

发射/接收控制脚，悬空或者拉高是接收模式，拉低是发射模式

21

CS

I

0-3.3V

模块休眠脚，高电平工作，接低电平休眠，默认高电平(有内部上拉）

22

GND

接电源负极

23

VCC

I

0-5V

接电源正极
