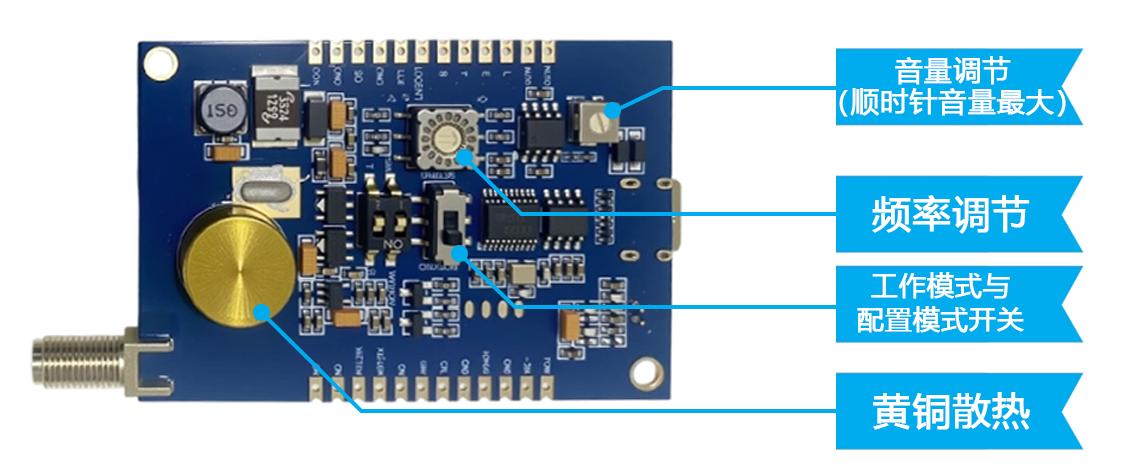

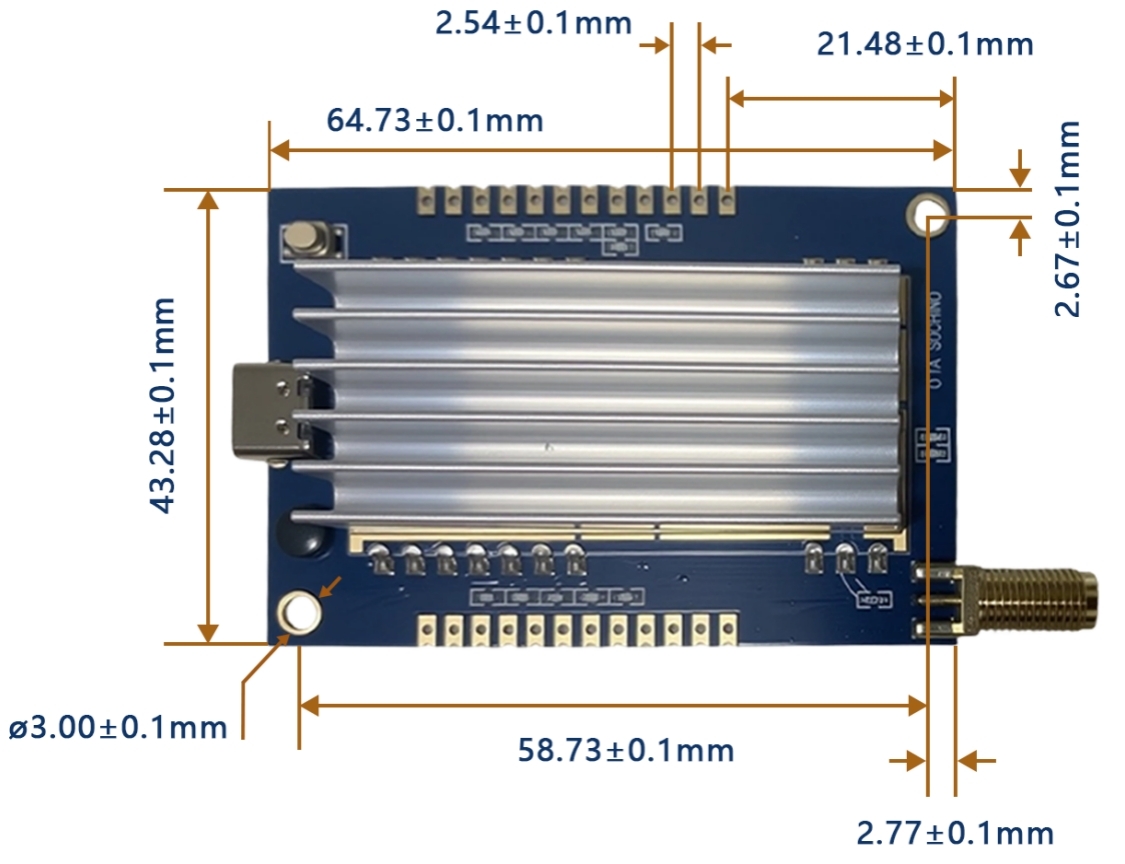

DMR568：U/V双频数模一体对讲模块 AES256语音和短信加密功能

参数

测试条件

最小

典型

最大

单位

工作电压范围

4.0

7.4

8.5

V

工作温度范围

-20

25

60

℃

工作频率范围

@UHF

400

470

MHz

@VHF

136

174

MHz

模块启动时间

2000

ms

串口波特率

57600

bps

电 流 消 耗

休眠电流

CS拉低3秒　

< 208

uA

接收电流

< 167

mA

发射电流（高功率）

　@VCC=8V，4w 模拟

<1500

mA

　@VCC=8V,4w 数字

<800

mA

发射电流（低功率）

　@VCC=8V 2w模拟

<1000

mA

　@VCC=8V 2w数字

< 500

mA

发 射 参 数

频率误差

0.5

1.5

ppm

调制灵敏度

1.5KHz/2.5KHz频偏（N/W)

6

7

12

mv

邻道功率

@12.5K offset

-60

-62

dBm

麦克输入电压

0.1

1.6

Vpp

CTCSS调制频偏

0.35

0.4

0.6

KHz

调制特性

300HZ

-13

-11

-9

dB

500HZ

-9

-6

-5

dB

1000HZ

-3

0

1

dB

2000HZ

3

6

7

dB

3000HZ

5

7

11

dB

接 收 参 数

接收灵敏度

模拟(12db信呐比）

-120

dBm

接收误码率（DMR制式）

@ -117dBm

5

%

音频输出幅度

500　

mv

音频输出阻抗

30

KOhm

邻道选择性

Offset:+12.5KHz

60

dB

Offset:+12.5KHz

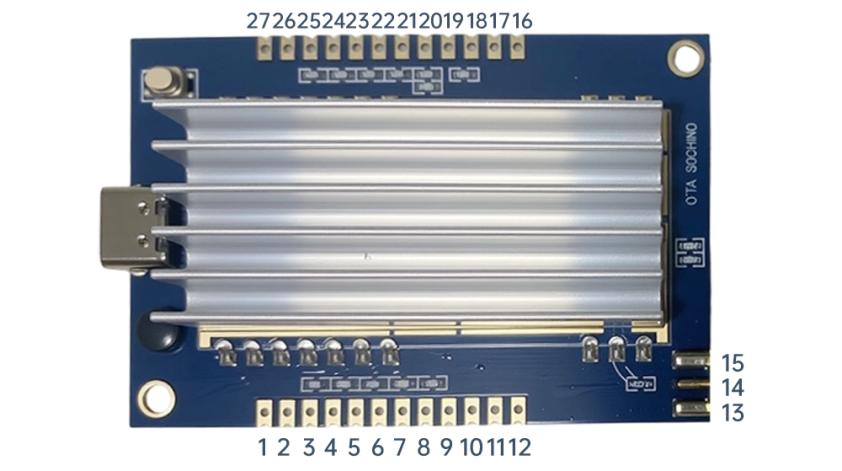

脚位编号

引脚定义

I/O

电平标准

描  述

1

MIC+

I

2.3V

咪头信号输入(输入幅度不要超200mv),内部有偏置电路，如果客户外接MIC,可以直接焊在MIC+上和MIC-上，不需要加外电阻了。

2

MIC-

I

0

外接MIC负极

3,5,13,14,15

GND

0

电源负极

4

SPKEN

O

0-3.3V

接收信号指示脚（可外接控制音频功放），高电平有效，默认低电平

6

TXD

O

0-3.3V

DMR558模块串口发送数据口

7

RXD

I

0-3.3V

DMR558模块串口接收数据口

8,11,12

NC

9

HST_TX

O

0-3.3V

串口发送数据脚(升级程序用）

10

HST_RX

I

0-3.3V

串口接收数据脚(升级程序用）

14

ANT

射频输入/输出脚（接50欧姆天线)

16

VCC

4.0-8.5V

电源正极

17,19

GND

18

CS

I

0-5V

模块休眠使能脚，“0”为休眠，“1”为工作状态,内部有上拉电阻

20

PTT

I

0-3.3V

发射/接收控制脚，“0”为发射；“1”为接收，默认接收模式

21

LINE_OUT

O

音频输出脚

22

8

I

0-3.3V

频率16通道8421编码，第8位，默认“1”输出

23

4

I

0-3.3V

频率16通道8421编码，第4位，默认“1”输出

24

2

I

0-3.3V

频率16通道8421编码，第2位，默认“1”输出

25

1

I

0-3.3V

频率16通道8421编码，第1位，默认“1”输出

26

OUTP

O

音频输出脚，外接8欧2W喇叭或者4欧5W喇叭

27

OUTN

O

音频输出脚，外接8欧2W喇叭或者4欧5W喇叭
