DMR568应用模块的软件配置与呼叫体系解析

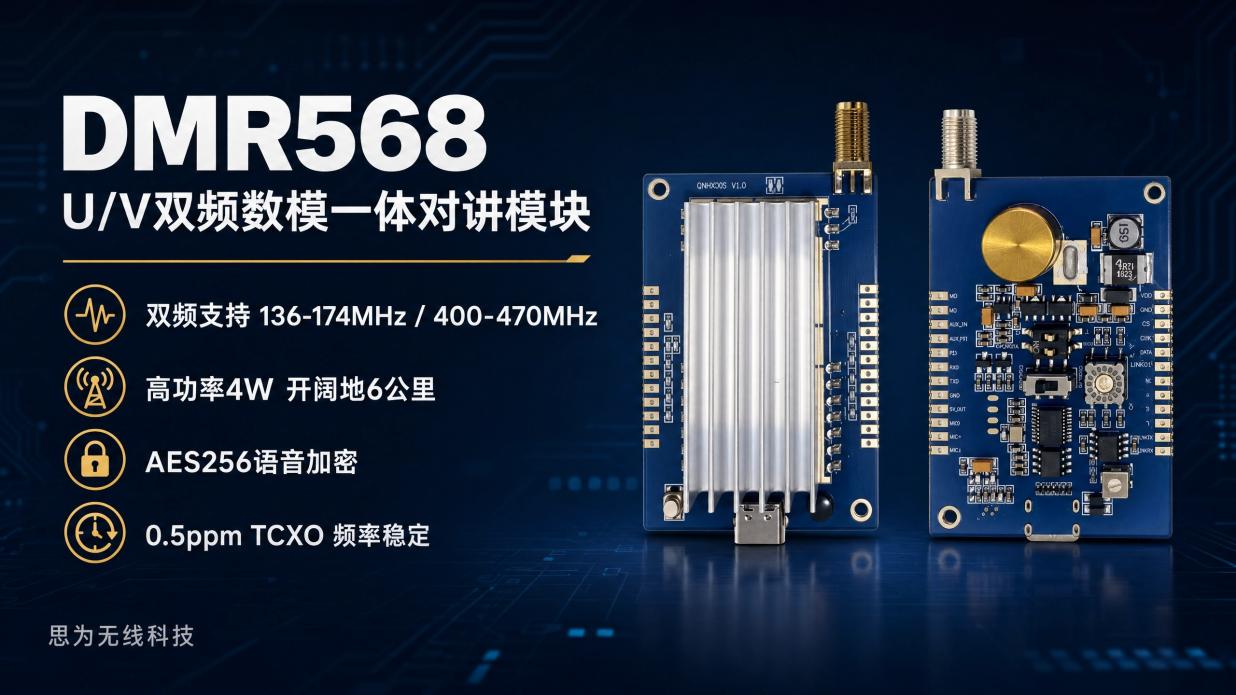

对于一款专业的DMR数字对讲模块而言，良好的硬件架构奠定了通信的物理基础，而丰富且严谨的软件功能则是其核心所在。思为无线推出的DMR568，正是基于DMR558 U/V双频二合一模块打造的应用演示开发模块（Demo）。它不仅配备了可视化的图形配置软件，帮助用户快速上手与测试；更开放了标准的串口AT指令集，充分满足二次开发的深度定制需求。

模块连接与工作模式

模块通过板载的USB转TTL芯片与PC连接，即插即用。为了适应不同的开发阶段，模块设计了灵活的工作模式切换开关：

配置模式 (SETTING)：在此模式下，模块直接响应PC软件的指令，用户可以轻松调整射频参数、读取配置，进行功能验证。

工作模式 (WORKING)：在此模式下，模块处于正常通信状态，同时开放串口给用户的外部MCU，方便进行联调测试。

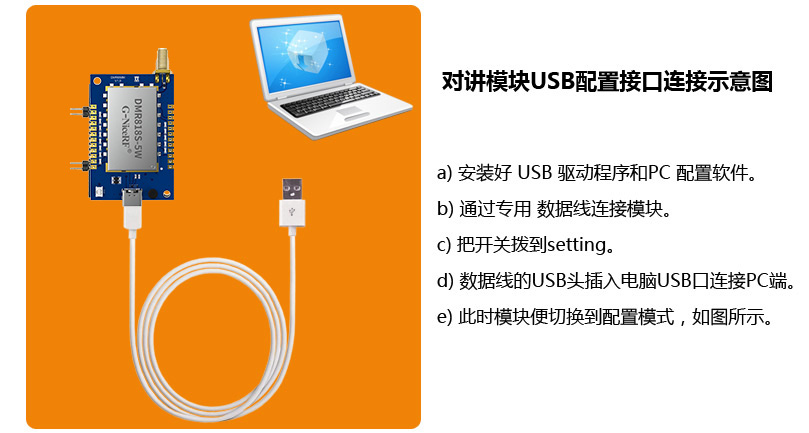

模块提供了良好的用户接口（标准串口），用户可以通过TYPEC串口来调节和读取模块的参数。模块内集成了存储器，配置的相关参数掉电可存储。通过USB电平转接板即可轻松连接到PC软件，供用户调整内部的射频参数。连接方式如下图所示：

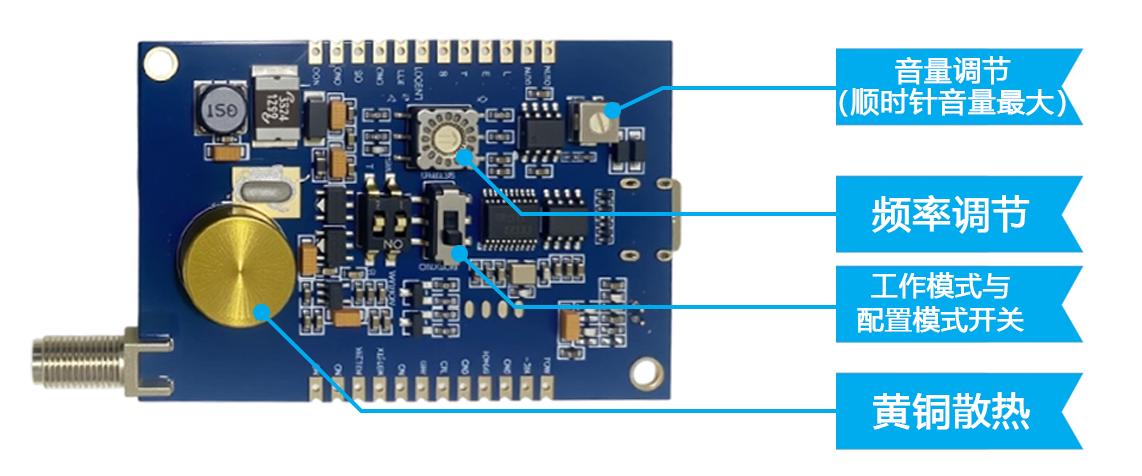

如果用户想用单片机控制DMR568模块，不想用USB接口，那将模块背面的工作模式与配置模式的开关拨到SETTING，（开关位置见模块接口说明图片）拆掉板上的USB转TTL电平的芯片就可以了。如果想保留USB功能，不用我司MCU调频率和功率，想用自己的MCU控制，那就将模块的工作模式与配置模式的开关拨到WORKING，拆掉我司板上的MCU，将DMR568 的TXD， RXD， GND与外部MCU相连接，之后拨码开关拨到SETTING，USB连接PC软件配置参数。

参考: 数字对讲模块DMR858S如何外接单片机使用PC软件设置参数

模块核心功能配置详解

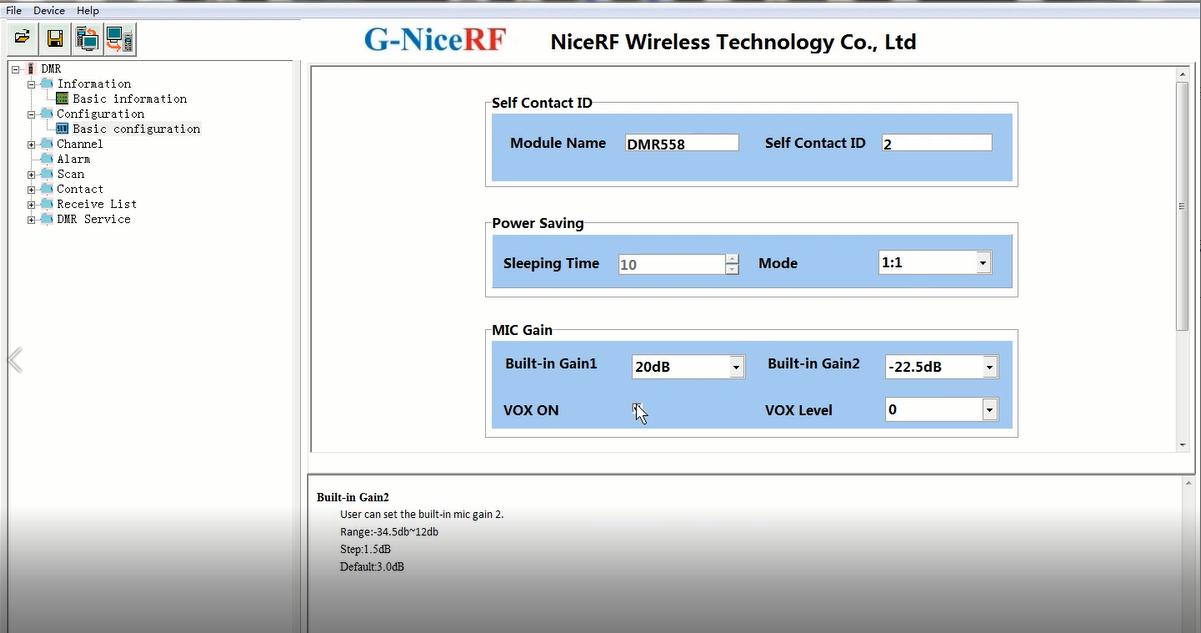

DMR 模块基础配置（VOX/休眠功能）

为确保设备的高效运行，DMR 模块开放了多项基础参数调校。用户不仅可以通过“本机 ID”完成精准的身份定义，还能根据实际需求进行功耗管理（如设定休眠时间与省电模式）。同时，模块支持深度的音频输入调校，包括两级麦克风增益与 VOX 声控灵敏度设定，从而在保障身份识别的同时，最大化设备的续航能力与语音质量。

• 本机 ID：设定本机的 DMR 身份 ID
• 休眠时间：设定省电模式下的休眠时长
• 省电模式：设定省电的工作比例（图中为1:1，即工作1秒休眠1秒）。
• 麦克风增益1：设定内置麦克风的第一级增益
• 麦克风增益2：设定内置麦克风的第二级增益
• 声控开关：是否开启 VOX 声控发射功能
• 声控灵敏度：设定 VOX 触发的灵敏度等级

精细化信道设置

模块出厂共集成了16个信道，CH1~CH4为V段数字对讲通道,CH5-CH8是U段数字对讲通道，CH9~CH12为V段模拟对讲通道,CH13-CH16是U段模拟对讲通道。

数字通道设置

• 频率频率：设定发射和接收载波频率（如125MHz）。
• 发射联系人：选择呼叫目标（如GeHu3），决定是个呼、组呼还是全呼。
• 报警系统：启用报警模式（如无声报警、有声报警）。
• 功率等级：设定发射功率（高/低）。

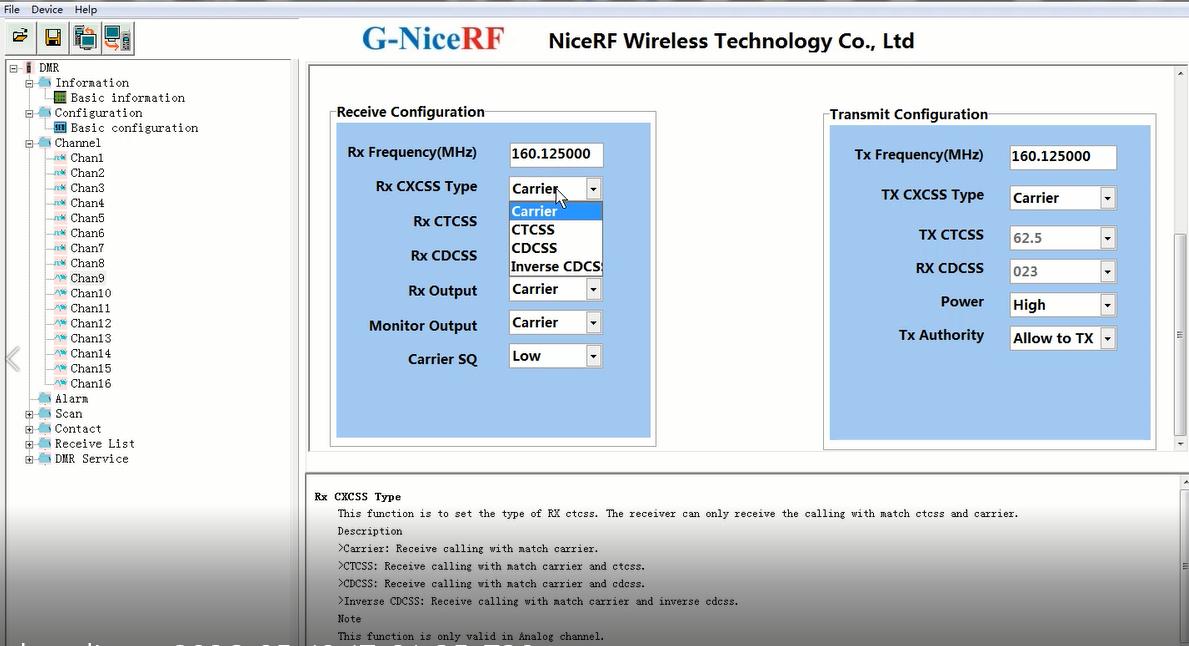

模拟通道设置

• 频率设置：设定收发频率（图中均为 125000 MHz）。
• 亚音频设置：设定模拟亚音数值（图中为 5 Hz）。
• 功率设置：设定发射功率等级（图中为 High 高功率）。
• 静噪等级：设定接收信号强度门槛（图中为 Low 低）。
• 发射权限：设定是否允许发射（图中为 Allow to TX 允许）。
• 亚音类型：选择使用模拟亚音还是数字亚音（图中均为 CTCSS）。

16个通道默认频率如下：

智能化的联系人管理与多维呼叫体系

本模块的软件核心在于其灵活的数字寻址机制。通过底层协议定义了三种截然不同的通信逻辑，帮助开发者构建复杂的通讯网络。

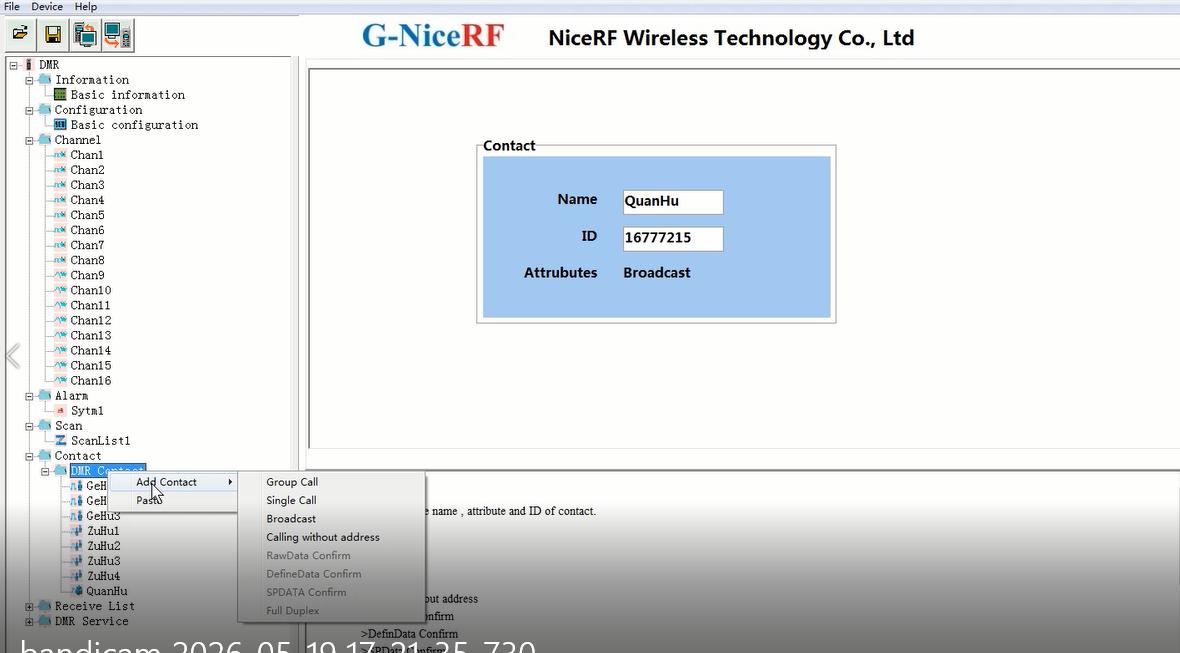

数字联系人及新增 组呼、个呼、全呼

个呼：点对点私密通信

协议原理：基于唯一的本机ID进行精准寻址。发射端发起对特定ID的呼叫，仅当接收端的ID与目标ID匹配时，才会解码并播放语音。这种点对点的单播机制，确保了通信的私密性与独立性，避免了无关通信的干扰。

组呼：一对多群组调度

协议原理：基于接收组列表实现群组通信。发射端呼叫一个特定的组ID，所有将该组ID加入自身接收列表的终端，均可同时接收并监听通话。这种机制实现了高效的团队协作与集群调度，成员可灵活配置监听不同的群组。

全呼：广播式全域通告

协议原理：利用协议预留的通配符ID（Wildcard ID）或特定广播地址段（如 0xFFFCE0~0xFFFFFF），实现无需预设接收方的广播通信。在同一频段且开启全呼监听的模块，无论其本机ID为何，均能接收该消息。适用于发布紧急警报或全局通知。

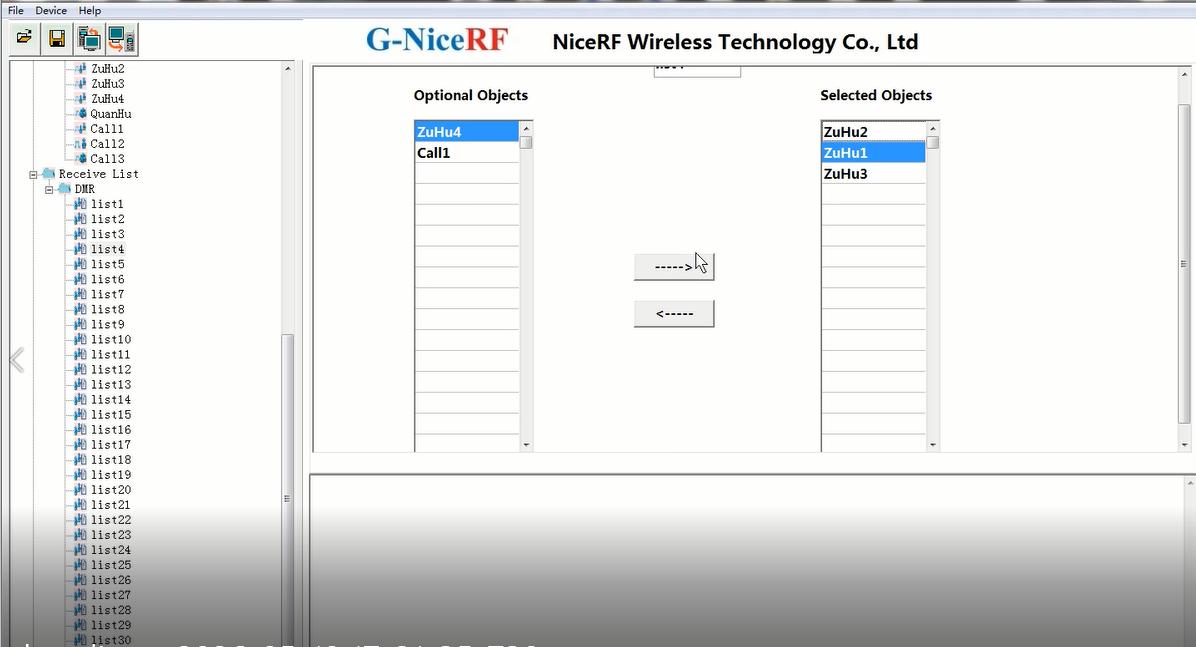

接收列表配置

• 可选对象：左侧列表显示所有可用的联系人（如 ZuHu4, Call1，呼叫类型有添加联系人确定），这些是目前未被选中的。
• 已选对象：右侧列表显示已被加入到接收列表中的对象（如 ZuHu2, ZuHu1, ZuHu3），设备会监听这些组或联系人的呼叫。
• 添加/移除：中间的两个箭头按钮用于在“可选”和“已选”之间移动对象，决定哪些组或联系人会被设备接收。

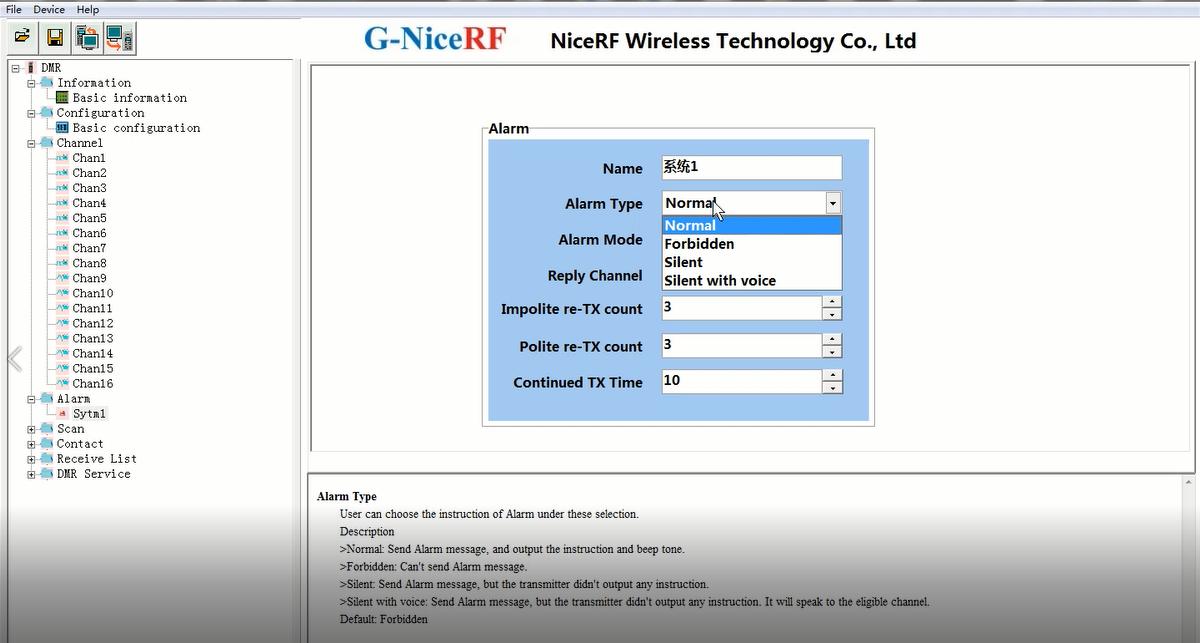

完备的紧急报警与安全防护机制（AES256加密发送）

针对公共安全与工业安防领域的刚需，本模块在软件层面植入了高优先级的紧急报警系统。用户可通过预设的物理按键或软件指令触发报警，模块将以最高优先级响应，向指定的联系人或群组发送紧急信令与状态信息。配合AES256加密功能，这套报警机制不仅反应迅速，更能确保求救信息在传输过程中的高度机密性与安全性。

• 报警类型：选择报警的工作模式，如正常、禁止、静音等。
• 报警模式：选择报警触发时的具体行为（Normal、Forbidden、Silent）
• 回复频道：设定报警触发后回复或跳转的信道。

灵活的底层控制：串口 AT 指令集

除了上述可视化的软件图形配置外，DMR568 模块还提供了完善的串口 AT 指令集，支持深度的二次开发与定制，能够灵活满足各类复杂场景的通讯需求。

深度参数配置：AT 指令集涵盖了模块的所有核心参数，包括频率、亚音、功率等基础设置，以及 AES256加密密钥配置、时隙与色码管理、联系人列表编辑等高级功能。

动态实时控制：系统可以在设备运行过程中，通过串口动态修改通信频道、切换呼叫模式（如个呼/组呼）或触发紧急报警，无需人工干预。

状态实时反馈：模块会通过串口主动上报当前的工作状态（如发射、接收、信号强度、电池电量等），方便主控系统实时监控。

由于完整的指令集文档包含详细的十六进制代码格式、校验规则及各类返回码定义，篇幅较长且涉及技术细节，如需获取完整版的《DMR558通讯协议》，欢迎直接联系我司技术支持团队，思为无线将为您提供最详尽的技术资料与专业的对接服务。
