深度解析: DMR558 UV 双频数模一体对讲模块的技术实现与应用

在无线专网通信领域，随着数字移动无线电（DMR）标准的普及，对讲设备的数字化转型已成为必然趋势。为了满足开发者在小型化、高集成度设备中快速实现高质量语音与数据通信的需求，思为无线科技（NiceRF）推出了 DMR558 UV 双频数模一体对讲模块。本文将从技术架构、核心参数及应用设计等多个维度，对该模块进行深度解析。

一、 技术架构与核心特性

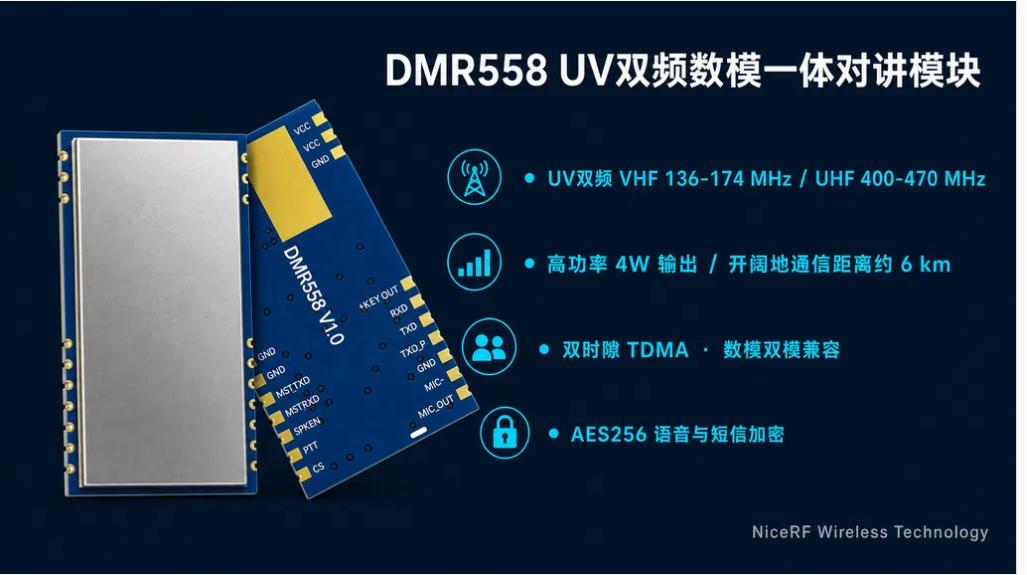

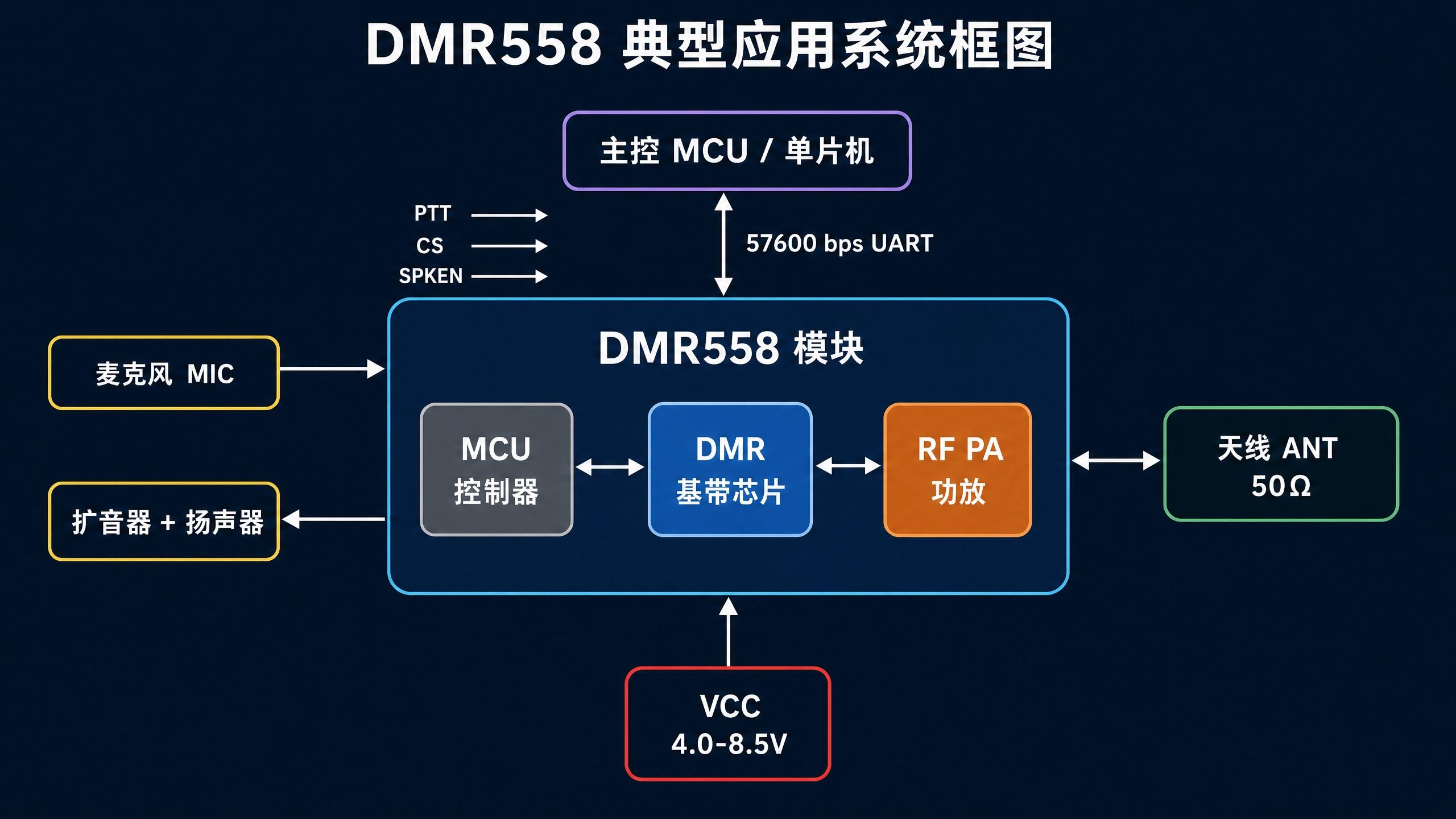

DMR558 是一款高度集成的无线数传与语音通信模块，内部集成了微控制器（MCU）、数字对讲基带芯片及射频功放（PA）电路。这种嵌入式设计大幅降低了开发门槛，用户只需外接音频功放、麦克风和扬声器，即可构建完整的对讲终端。

UV 双频段支持与射频性能

该模块同时支持 UHF（400-470 MHz）和 VHF（136-174 MHz）频段。在射频输出方面，DMR558 提供了灵活的功率配置，支持 4W（高功率）和 2W（低功率）两档调节。在 8V 供电下，4W 功率输出能够保证在开阔地带实现约 6 公里的稳定通信距离。

在接收端，模块的模拟接收灵敏度达到 -120 dBm（12dB SINAD），在 DMR 数字模式下，当信号强度为 -117 dBm 时，误码率（BER）仍能控制在 5% 以内。此外，模块采用了 0.5 ppm 的高精度 TCXO（温度补偿晶体振荡器），确保了在 -20℃ 至 60℃ 宽温范围内的频率稳定性，这对于窄带通信尤为重要。

双时隙 TDMA 技术与收发独立

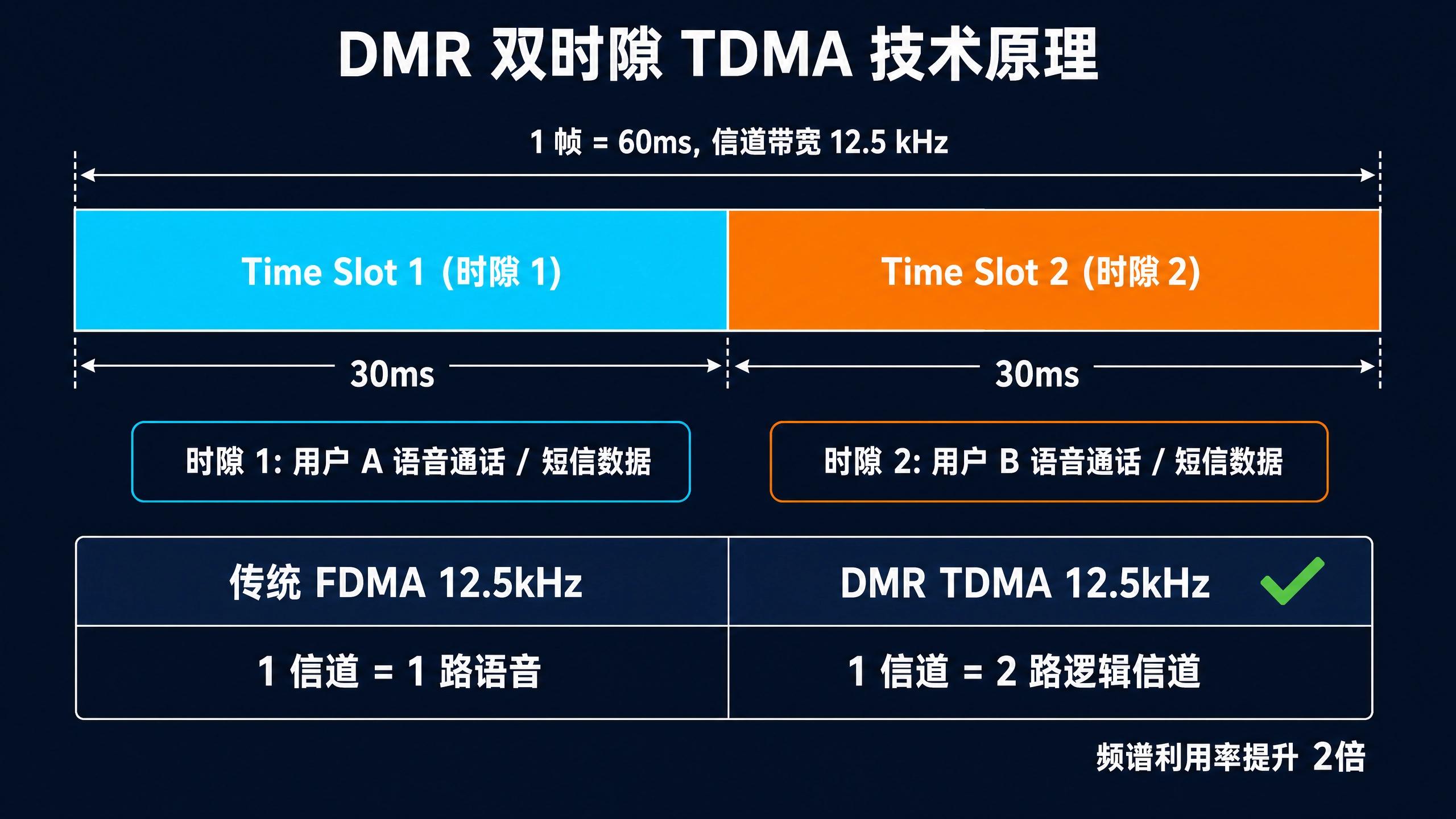

DMR 协议的核心优势之一是采用双时隙 TDMA（时分多址）技术。在 12.5 kHz 的信道带宽内，TDMA 将时间划分为两个独立的 30ms 时隙，使得一个物理信道能够支持两路逻辑信道。DMR558 完整支持这一特性，不仅提高了频谱利用率，还允许在不增加带宽的情况下实现更复杂的业务复用。

值得注意的是，DMR558 支持收发频率独立设置。这一特性使其不仅适用于直通模式（Direct Mode），还能完美兼容中继台（Repeater）应用，满足广域网覆盖的组网需求。

语音与数据安全：AES256 加密

在公共安全、安保等对信息保密性要求较高的场景中，通信加密是刚需。DMR558 硬件支持 AES256 高级加密标准。在数字模式下，模块不仅支持语音负载的加密，还支持短消息（SMS）的加密传输，确保通信链路的数据安全。

数模兼容与信令处理

作为一款数模一体模块，DMR558 兼顾了向后兼容与向前演进。

在模拟模式下，模块支持 12.5 kHz 和 25 kHz 带宽，内置 50 级 CTCSS（连续语音载波静噪系统）和 166 级 CDCSS（数字编码静噪）亚音频处理能力。CTCSS 通过叠加低于 300Hz 的低频信令，实现同频干扰屏蔽和定向呼叫；同时，模块提供 9 级可调静噪等级，适应不同底噪环境。

在**数字模式（DMR）**下，除了基础的全呼、组呼和单呼功能外，模块还支持主被叫检测、呼叫提示及紧急报警功能。数字模式下特有的短消息收发能力，使其不仅限于语音通信，更可作为物联网终端的无线数传模块使用，拓宽了应用边界。

硬件接口与控制协议

DMR558 采用标准串行通信接口（UART），默认波特率为 57600 bps。模块通过 AT 指令集风格的十六进制协议进行控制。

串口协议结构

控制协议采用标准的包头、指令码、数据段、校验和包尾结构。例如，0x01 指令用于信道切换，0x0D 用于设置收发频率，0x19 用于控制 AES256 加密开关。模块内置 EEPROM，重要的配置参数在掉电后可自动保存，减少了每次上电的初始化开销。

硬件引脚定义

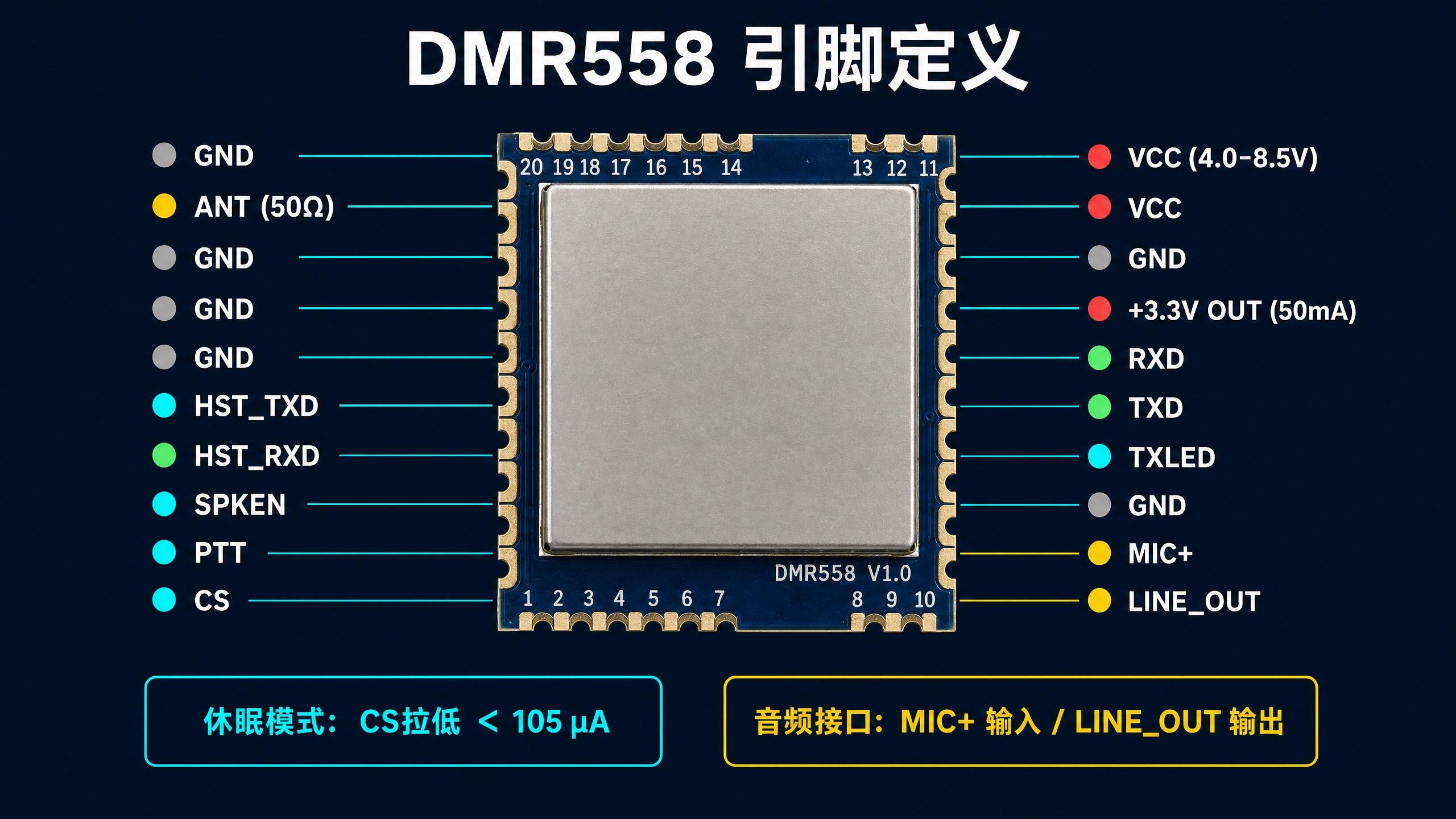

模块提供 20 个引脚，采用邮票孔封装，便于 SMT 贴片生产。关键控制引脚包括：

• PTT (Pin 2)：发射/接收控制，低电平触发发射。
• CS (Pin 1)：休眠控制，低电平进入休眠模式。在休眠状态下，模块电流消耗小于 105 uA，非常适合电池供电的便携设备。
• SPKEN (Pin 3)：音频功放使能，用于控制外部音频功放的开启与关闭，以优化整机功耗。

四、 散热与硬件设计考量

由于 DMR558 支持最高 4W 的射频输出，热设计是应用开发中的关键环节。在 8V 供电、4W 连续发射时，模块电流可达 1.5A（模拟模式）或 0.8A（数字模式，得益于 TDMA 的 50% 占空比）。

为保证长期稳定运行，官方建议在连续工作场景下配备散热器。测试数据显示，在环境温度 30℃、5W 功率下，数字模式连续工作 3 分钟，散热器温度会升至 63℃。在 PCB 布局时，建议在模块底部焊盘开槽，通过覆铜和过孔将热量传导至主板或金属外壳。

DMR558 模块通过高集成度的硬件设计和完善的协议栈支持，为开发者提供了一个可靠的 DMR 通信核心。其 UV 双频支持、双时隙 TDMA、AES256 加密以及低功耗休眠等特性，使其在数字对讲机、楼宇安防、无线数传等领域具有广泛的应用前景。对于需要快速推出符合 DMR 标准通信产品的团队而言，DMR558 提供了一条高效的技术捷径。

核心参数一览

(注：本文基于 DMR558 V1.0 技术规格书整理。)
