透过炉温曲线图，看懂你手中模块的“含金量”

在评估一款无线通信模块的品质时，工程师们往往关注射频指标或加密算法。但决定这些性能能否在恶劣工况下长期稳定运行的，是隐藏在PCB板背后的“焊接工艺”。今天，我们不谈参数，我们通过炉温曲线图，了解无线模块的“含金量”。

RoHS环保标准下的高密度模块制造难点

要看懂模块的炉温曲线图，首先要从制造端的环保标准升级说起。

为什么高品质模块的炉温曲线更难控制？根本原因在于环保标准带来的工艺升级与高集成度设计的叠加。

以思为无线一款 U/V双频2合1 对讲模块(DMR558)为例，为了符合欧盟 RoHS 与 REACH 环保标准，该模块在生产和测试中采用行业主流的 SAC 系无铅锡膏（如 SAC305，熔点约 217℃）。这直接导致了制造难度的呈指数级上升：

单天线双频的射频布局压力

• 在紧凑 PCB 空间内，仅用单天线同时兼容 U 段和 V 段射频链路。
• 高密度元器件与大面积覆铜承载 4W 高功率，增加热应力。
• 升温过快 → PCB 翘曲；升温不足 → 焊点虚焊。

熔透与保护的临界平衡

• 需确保大焊盘充分熔透，同时峰值温度 不得超过 260℃，保护 5 PPM 高精度 TCXO 晶振。
• 高熔点无铅焊料使“充分熔化”与“保护热敏元件”之间的安全窗口极度压缩。

熔点骤升，温度控制难度大

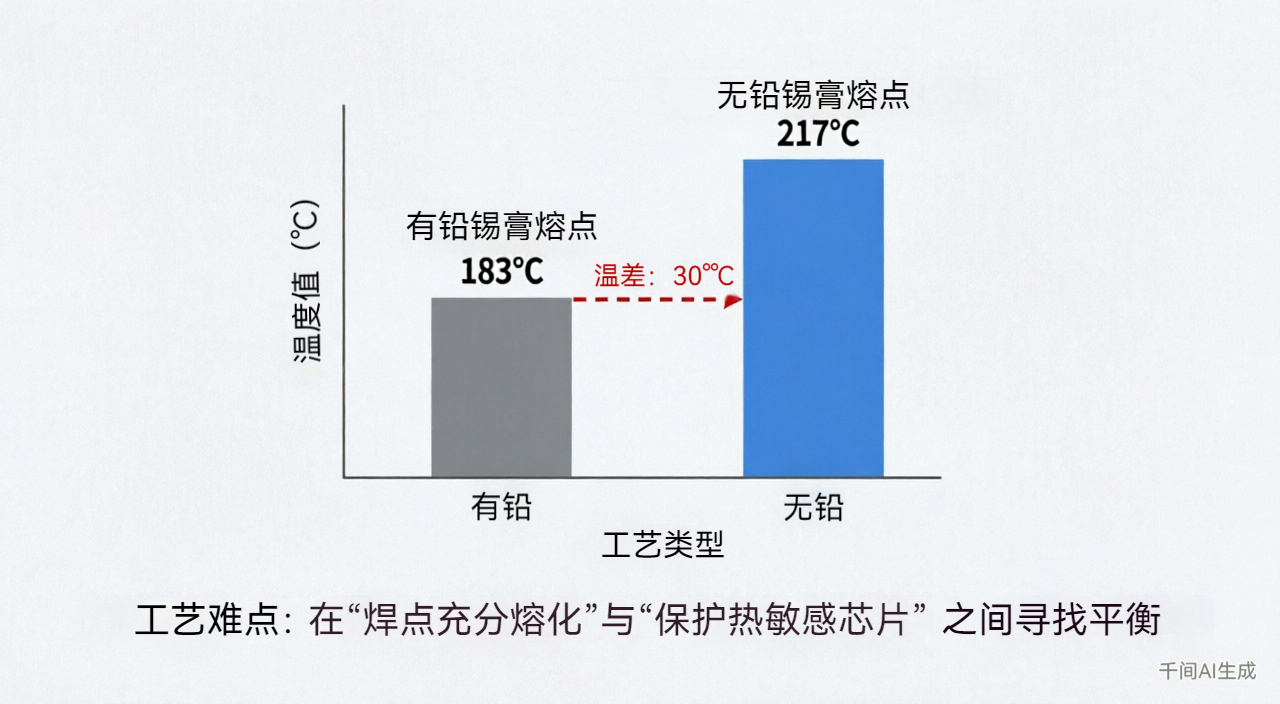

• 无锡熔点比有铅焊料高 约 34℃，制造工艺必须在短短几十度的温差内完成焊点熔透与热敏元件保护，实现“极限碰撞”。

回流焊炉温曲线的核心指标解析

上图来自上述提到的对讲模块DMR558规格书中的实测炉温曲线，展示了高集成度模块在RoHS无铅标准下，跨越工艺窗口的完整过程：

关键工艺设计：

• 受控升温斜率（Ramp-up ≤ 3℃/s）
  依据图示标准，升温速率控制在3℃/s 以内。这一受控的升温过程旨在平衡助焊剂活化与热冲击，避免过快的温升导致高密度组件产生热应力变形，同时确保厚铜板吸热均匀。
• 液相线停留（tL: 60~150s）
  超过 217℃ 无铅熔点后，曲线在此区间停留足够时间，保证双频功放芯片底部散热焊盘完全熔透，形成低阻抗冶金结合。
• 克制峰值温度（TP < 260℃）
  达到最高温后迅速且平稳回落，防止半导体器件热损伤和封装开裂。

从制造到应用：高功率模块的工艺与热管理基石

前文探讨的严苛无铅回流焊炉温曲线，其核心目的在于确保高密度焊点的完美冶金结合，从而为模块提供坚实的物理基础。然而，对于复合功能型模块而言，制造端的可靠性只是第一步，在实际终端应用中，高功能模块的散热管理同样是决定系统稳定性的关键。

还是以DMR558对讲模块为例，该模块发射功率为4W，集成了单天线U/V双频、0.5ppm工业级TCXO晶振以及AES256加密算法等特定功能。这些高功率射频输出与复杂的信号处理机制，对硬件底层的温度环境有着极高的要求。在实际应用中，射频功放（PA）与加密运算单元产生的热量若不能及时导出，极易引发频率漂移或接收灵敏度下降。因此，为确保模块核心性能的稳定输出，我司结合产品规格书，针对终端设备的散热设计提出以下建议：

配置合适的散热器

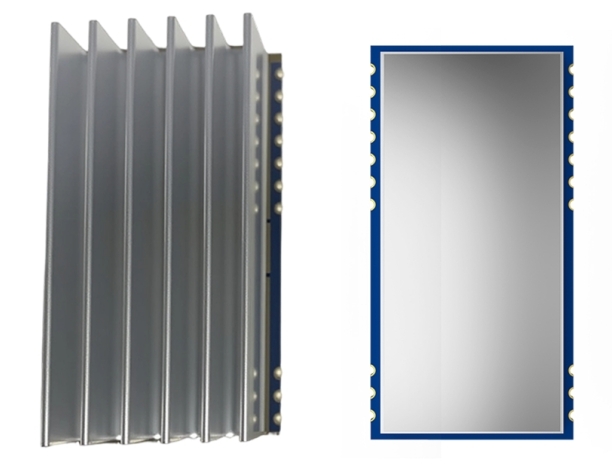

针对高功率发射工况，建议为模块配置合适的散热器。以DMR558为例，我司

可提供专属的选配散热器，用户可根据实际终端设备的结构空间与散热需求进行搭配，以保障模块在持续工作下的热稳定性。

模块在搭载了我司选配散热器工作时的相关温升数据可参考下表：

（@测试温度：30℃ ， 功率：5W ， 频率：425MHz）

注意：如果用户没有另加散热器，那模块持续工作时间建议不超1分钟

PCB封装与热传导设计

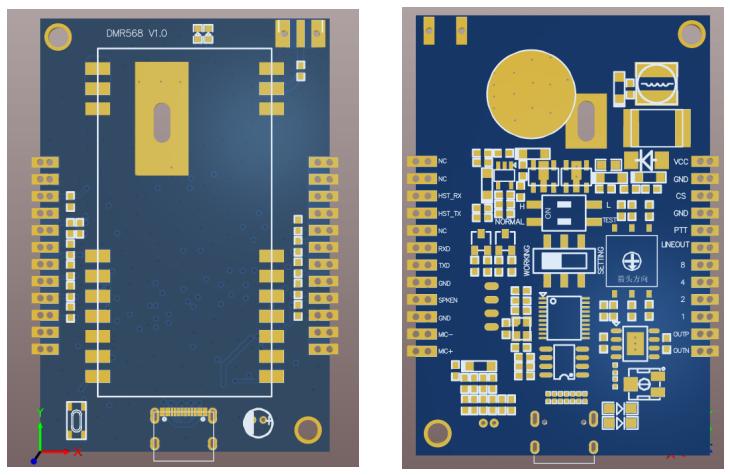

模块PCB封装采用焊盘开槽设计，可从PCB背面加锡，将热量更高效地传导至另一块PCB，再通过铜锭将热量导至外壳，形成完整的热传导路径。
